嵌件 - 副车架 - 后(拆卸和更换)

校正代码 30014102 3.12 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 3 月 13 日:添加了维修用后副车架嵌件的零件号。
  • 2023 年 9 月 19 日:根据可维修性建议更新了程序。
  • 1717074-00-A M18 Fuel 钻机套件
  • 1535895-00-A 环形切割机 23x50 毫米

扭矩规格

表 1. 扭矩规格嵌件 - 副车架 - 后(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注

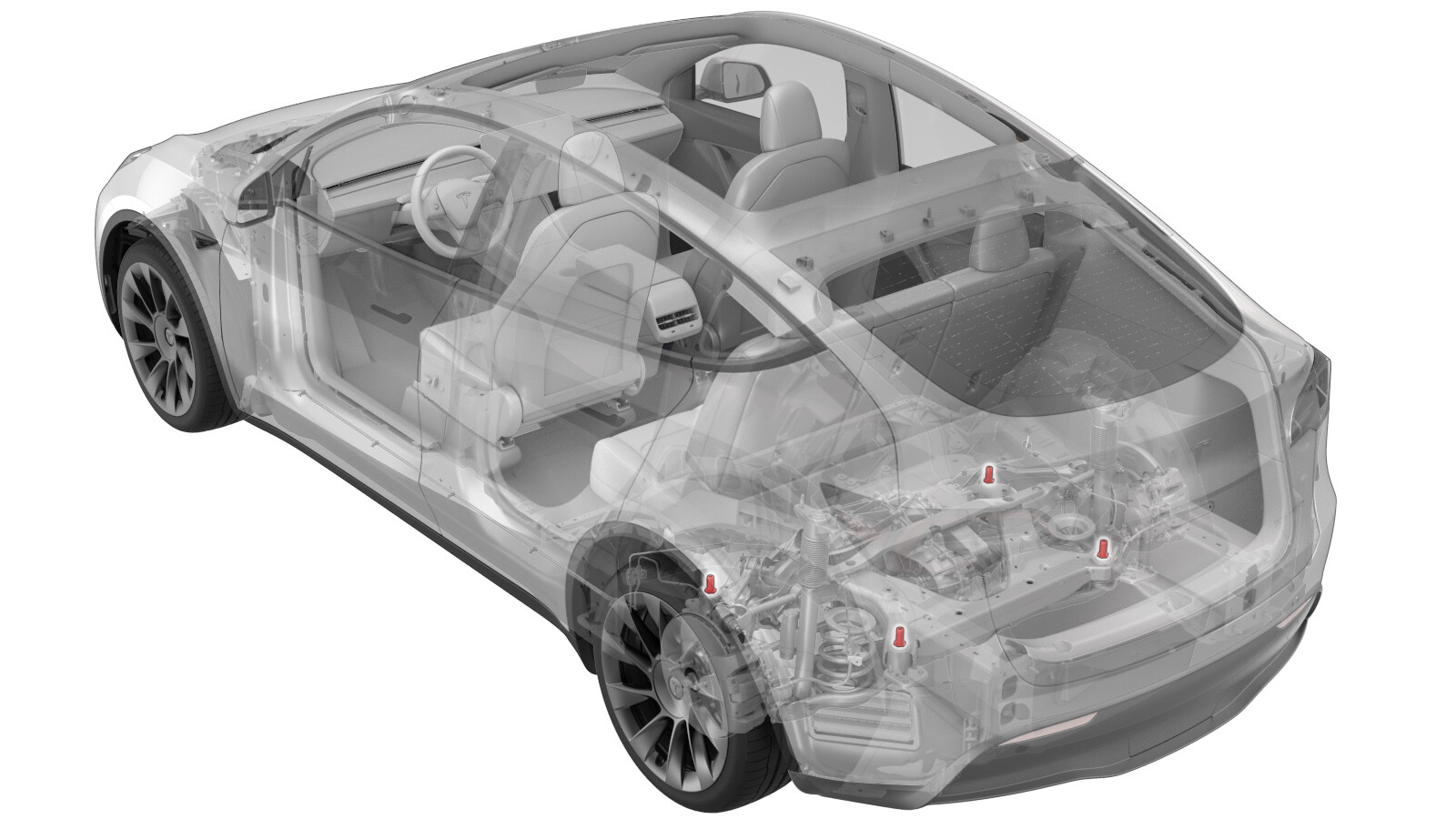

拧入后车底铸件内的后副车架嵌件
300 Nm (221.2 lbs-ft)
  • 30 毫米套筒
  • 1/2 英寸长断路器杆
  • 1/2 英寸回旋头棘轮
重复使用

拆卸

  1. 拆卸后副车架。请参阅副车架总成 - 后(拆卸和安装)
  2. 将后副车架嵌件从后车底铸件上拆下。
    提示: 推荐使用以下工具:
    • 30 毫米套筒
    • 1/2 英寸长断路器杆
    • 1/2 英寸回旋头棘轮
  3. 检查后副车架嵌件螺纹和后车底铸件钻孔内螺纹。
    • 如果嵌件内螺纹已损坏,需进行维修嵌件修整。请参阅改装
    • 如果后车底铸件钻孔内螺纹已损坏,需进行维修嵌件修整。请参阅改装
    • 如果未发现损坏,则拆卸的嵌件可重新用于安装。请参阅安装

安装

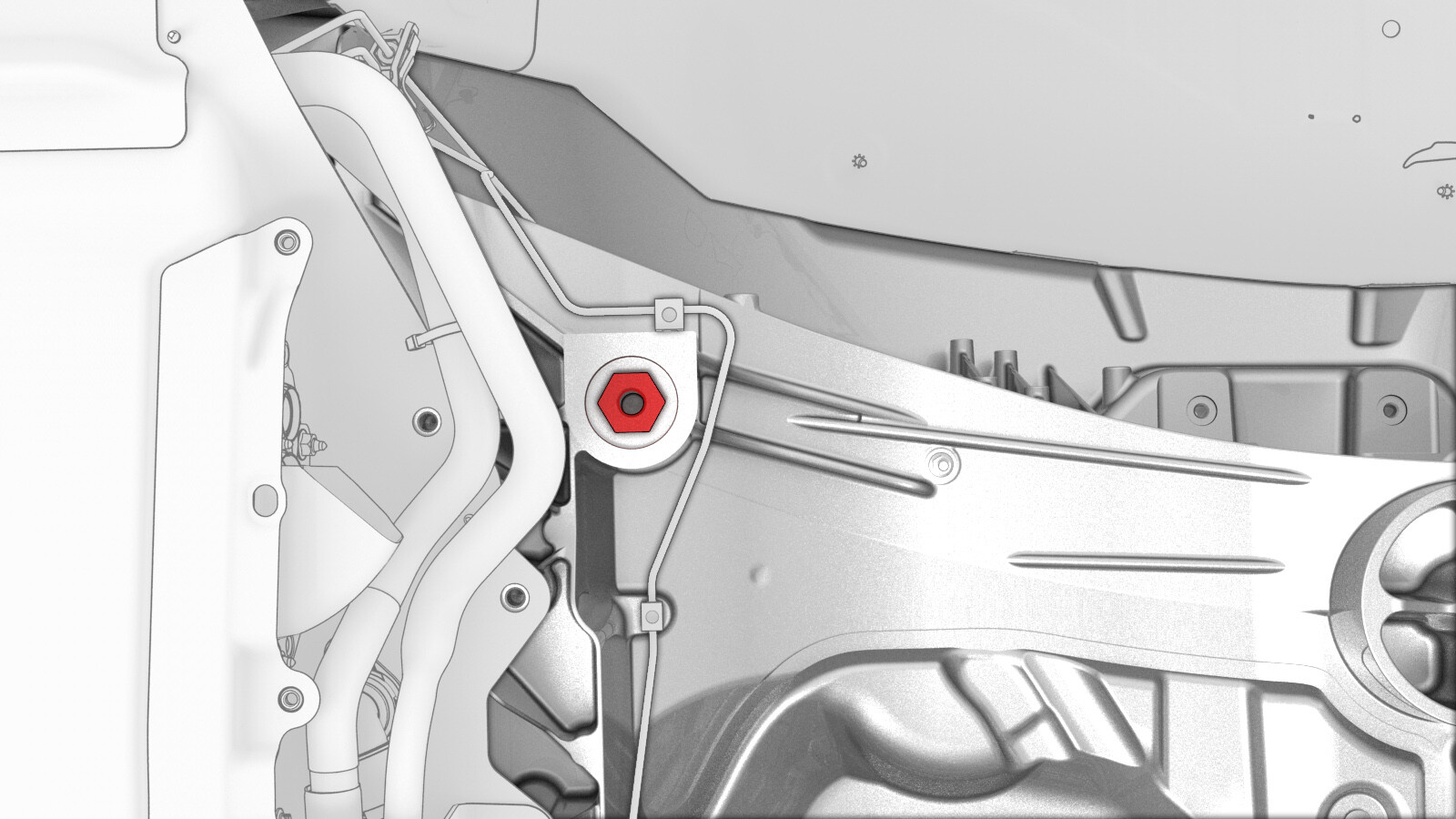

  1. 将后副车架嵌件安装到后车底铸件上。
    300 Nm (221.2 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    手动预装嵌件以避免螺纹错扣。请勿使用电动工具。
    提示: 推荐使用以下工具:
    • 30 毫米套筒
    • 1/2 英寸长断路器杆
    • 1/2 英寸回旋头棘轮
  2. 安装后副车架。请参阅副车架总成 - 后(拆卸和安装)

改装

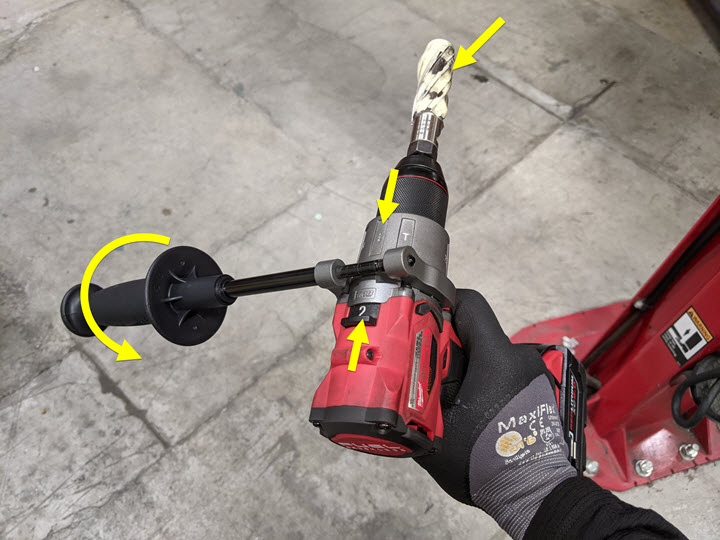

  1. 准备好钻机和环形切割机,用于清除后车底铸件上的螺纹。
    1. 装上钻柄。
    2. 将钻机速度设置为 2。
    3. 将环形切割机卡入钻机。
    4. 向环形切割机上涂抹 WD-40 或切削油。

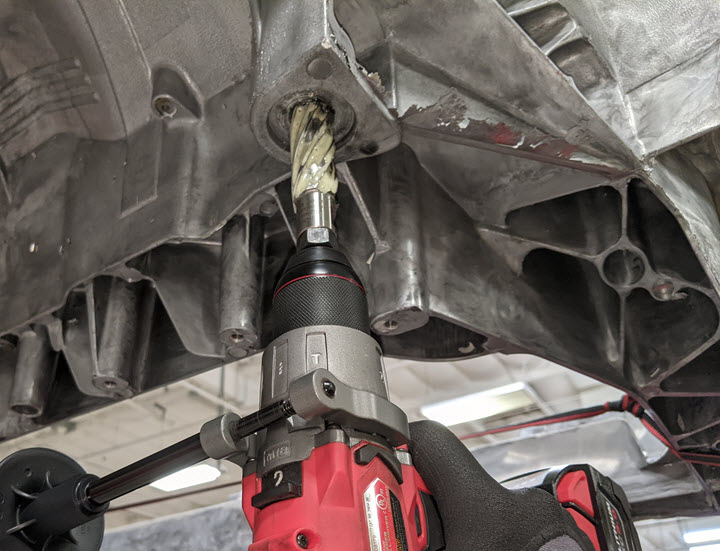

  2. 与钻孔保持垂直,然后根据后副车架维修嵌件,在后车底铸件上钻出螺纹。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请务必佩戴适当的个人防护设备(PPE),包括护目镜、手套和耳塞。

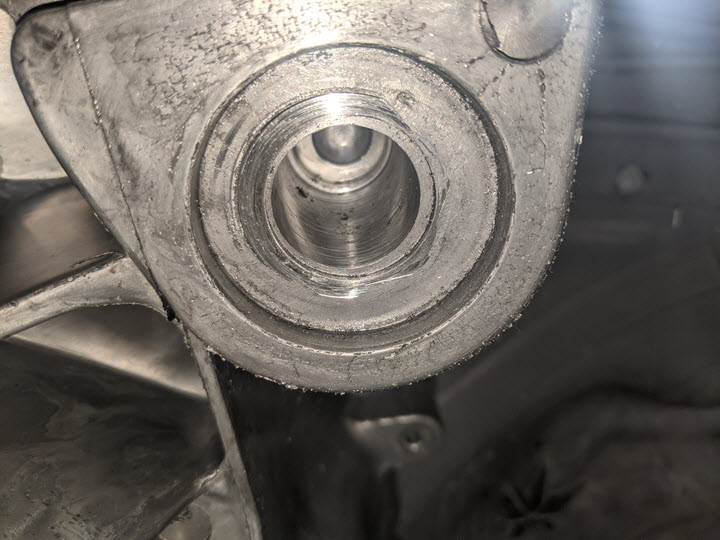

  3. 使用干净的车间毛巾擦去后车底铸件钻孔内的碎屑。

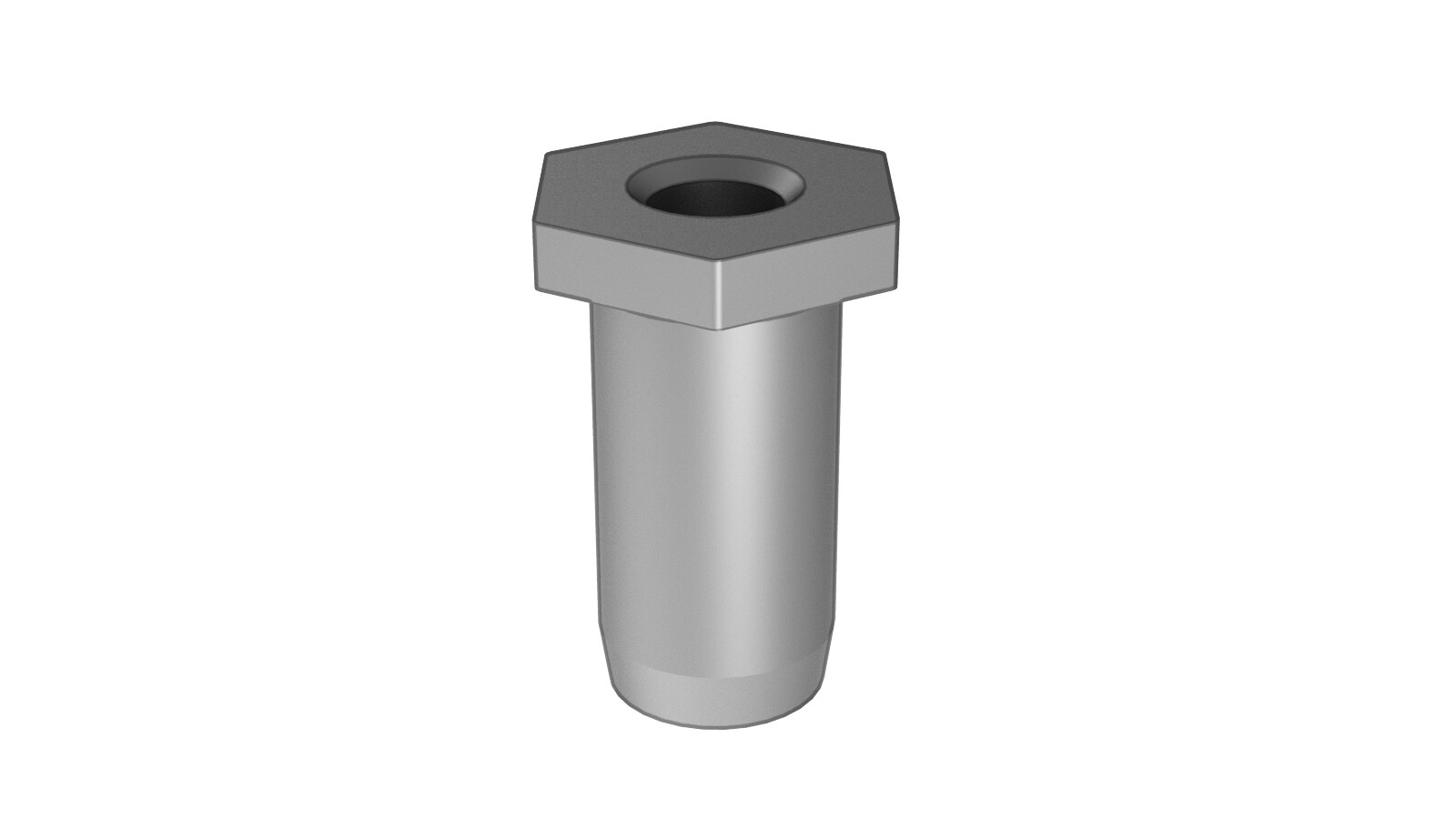

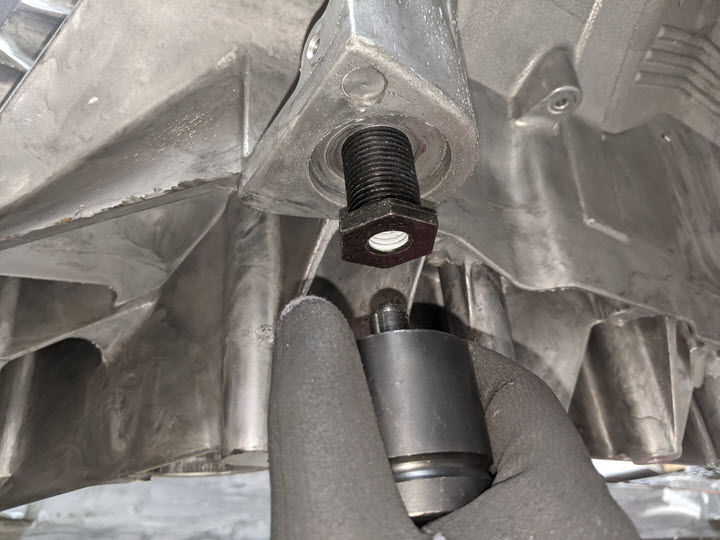

  4. 手动将后副车架维修嵌件 (1461703-00-A) 拧入后车底铸件孔洞内,请确保嵌件与孔洞垂直,未形成斜角。
    Informational PurposesAn informational icon, calling your attention
    维修嵌件的螺栓头上带有 “REP” 标记。

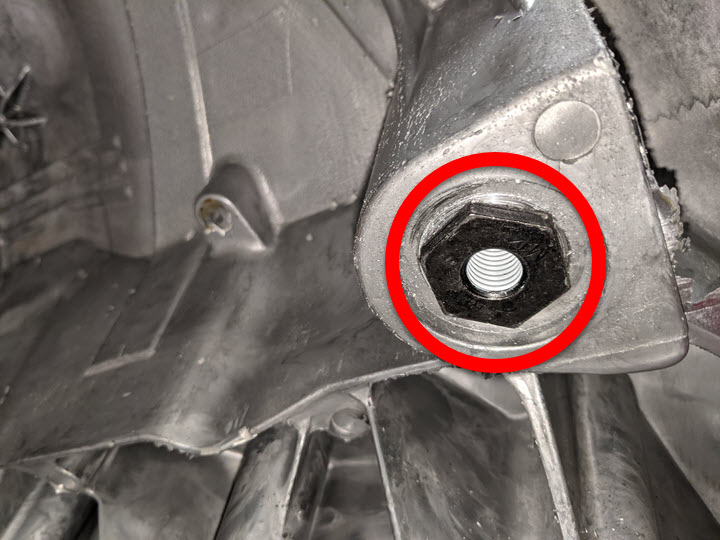

  5. 使用冲击工具将后副车架维修嵌件压入后车底铸件。
    Informational PurposesAn informational icon, calling your attention
    听到表示嵌件已经触及后车底铸件底部的声音后,关闭冲击工具。
  6. 紧固后副车架维修嵌件。
    350 Nm (258.1 lbs-ft)
    提示: 推荐使用以下工具:
    • 30 毫米套筒
  7. 安装后副车架。请参阅副车架总成 - 后(拆卸和安装)
