灯 - 雾 - 前(调整)
校正代码
17404000 0.20
注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。
注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至 ServiceManualFeedback@tesla.com。。
注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2025-04-24: 添加了墙壁法调整程序,同时更新了使用前照灯测试仪进行调整的程序。
采用墙壁法调节雾灯
此程序需要使用专用工具:
- 1133569-00-A 卡子拆卸钳
-

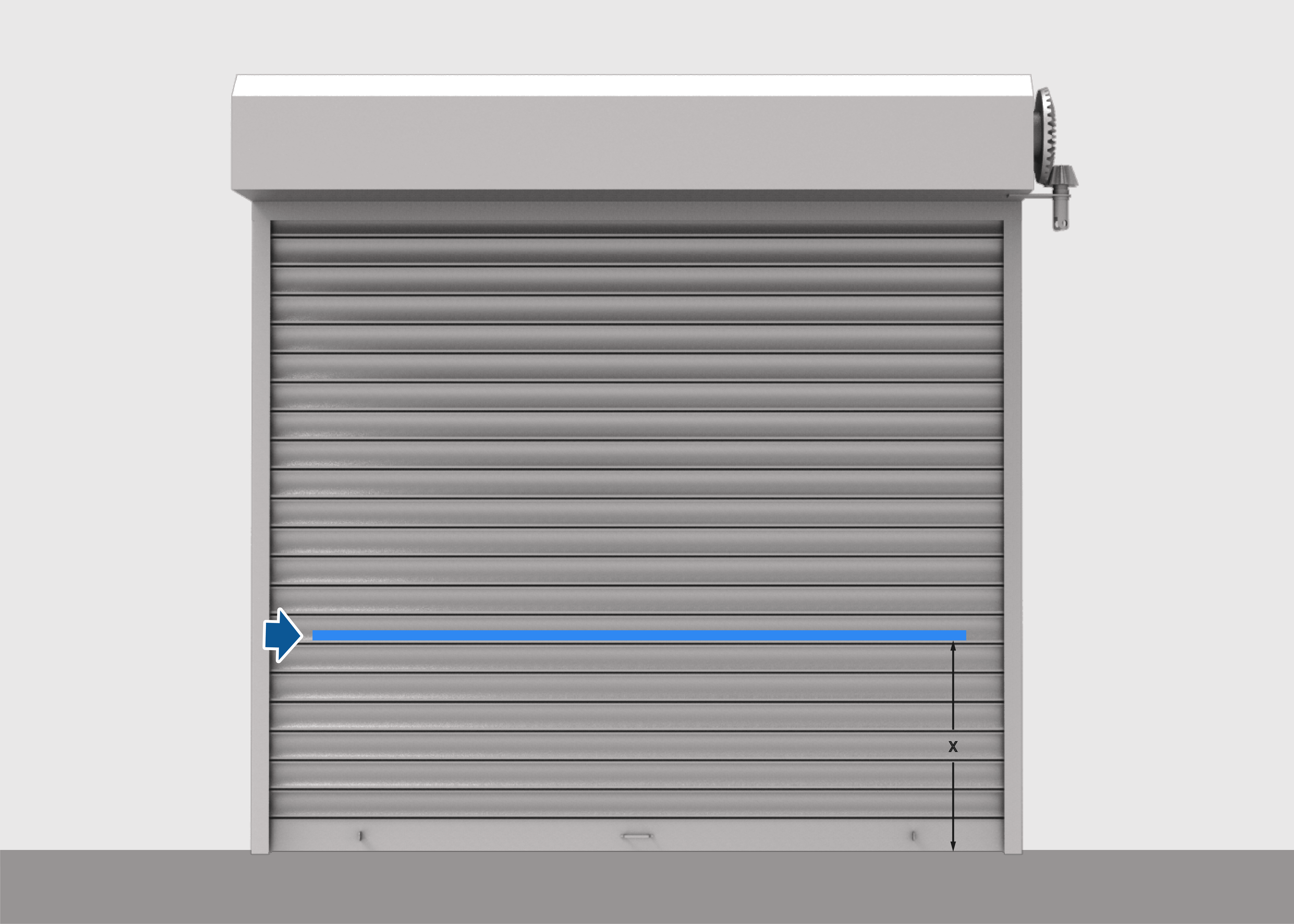

在距离地面 39 厘米(15.3 英寸)(距离 X)的墙面上粘贴胶带。
注为确保最佳结果,请选择环境光微弱、较昏暗的作业区域。

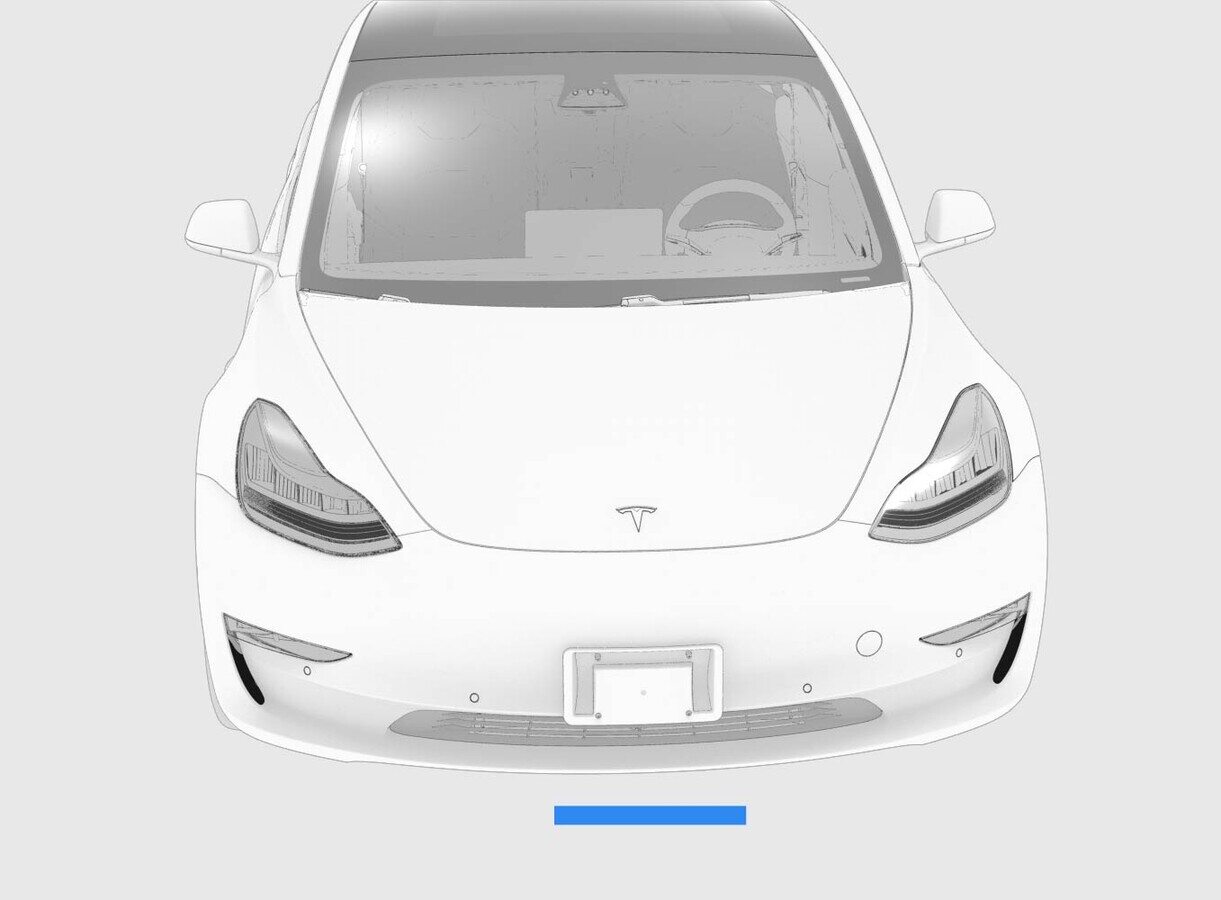

- 在距离墙壁 4 米(13.1 英尺)的地面上,粘贴一条与墙面平行的胶带。

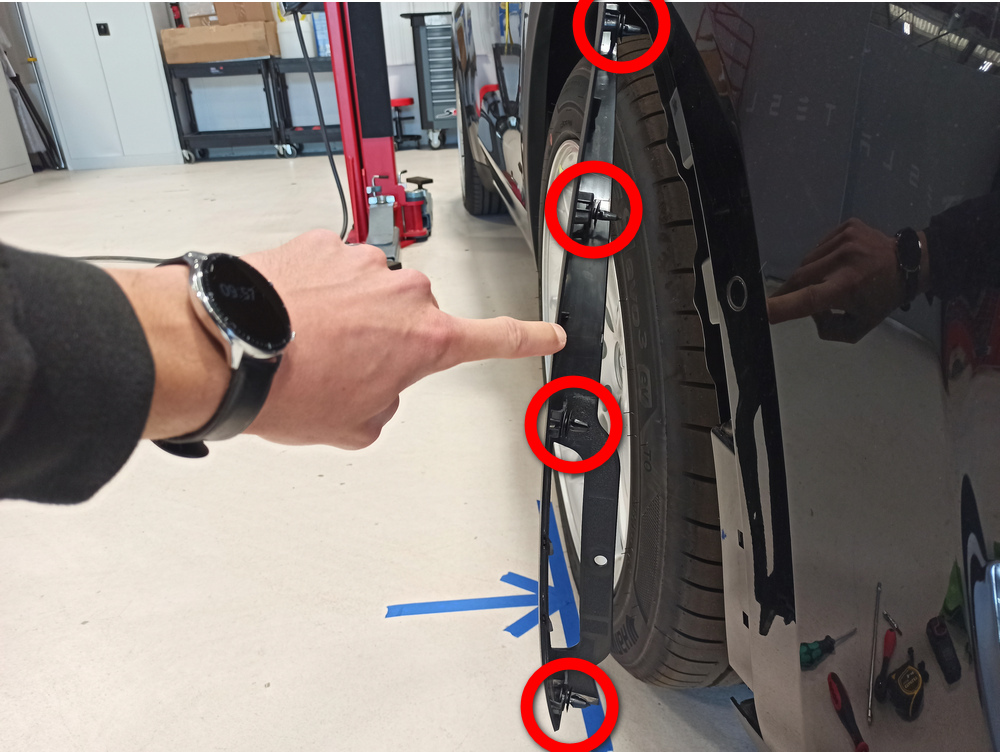

- 将车停放在与墙壁垂直的表面上,使车辆前饰板与地面上的胶带对齐。
-
使用激光测量仪分别测量两个前轮胎中心到墙壁的距离。
注如果测得的两个前轮胎的距离差大于 5 毫米(0.2 英寸),则说明车辆并未与墙壁完全垂直。重新调整车辆位置,直至测得的距离差在 5 毫米(0.2 英寸)以内。

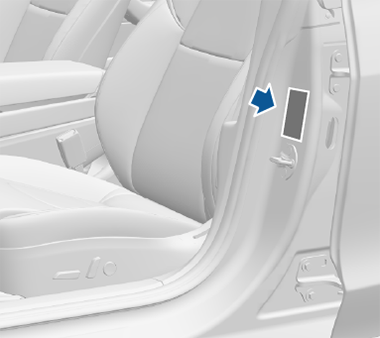

- 确保所有轮胎均充气至建议的设置值。请参阅位于驾驶位侧 B 柱上的“轮胎和负载信息”标签。
- 确保车辆已启动且已将外部车灯设置为“开启”或“自动”。
- 打开前雾灯。
- 使用翼子板护板(或类似工具)完全遮住两个前照灯。
-

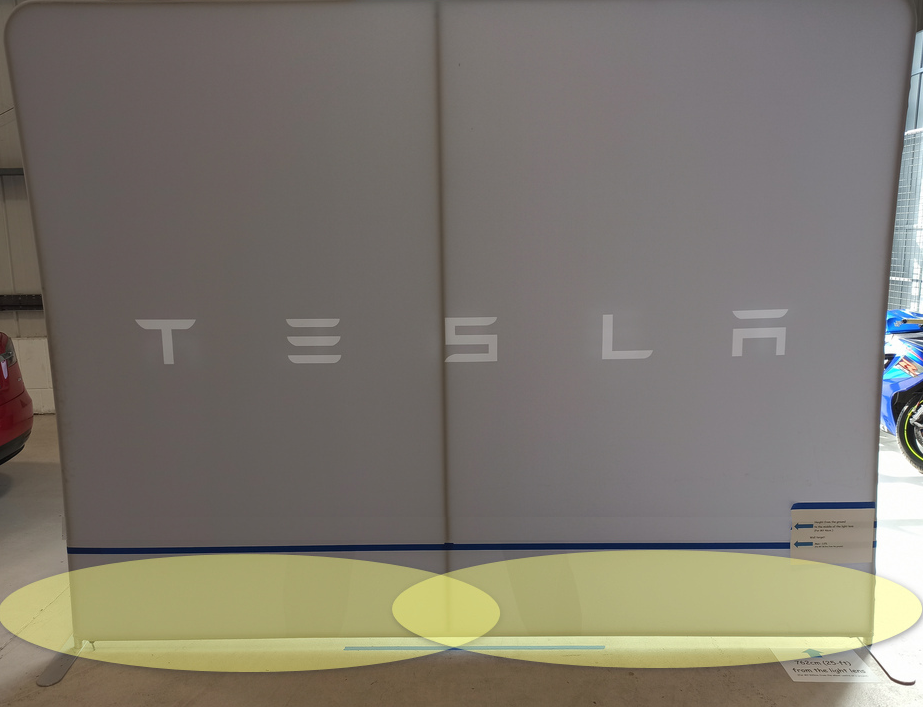

检查墙壁上的前雾灯光束投射点。雾灯光束投射点应在同一高度对齐且与墙壁上的参考线相切(接触)。
注请勿坐在车内,因为这可能会影响雾灯的高度。
-

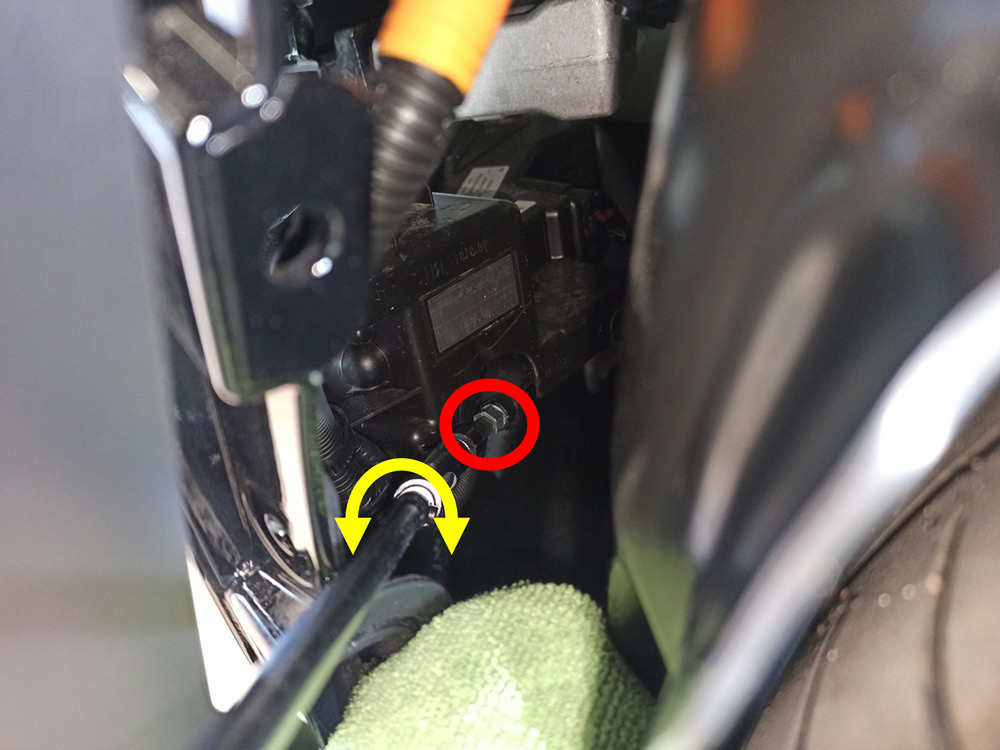

按要求调节雾灯。
- 按要求对右侧雾灯重复上述步骤。

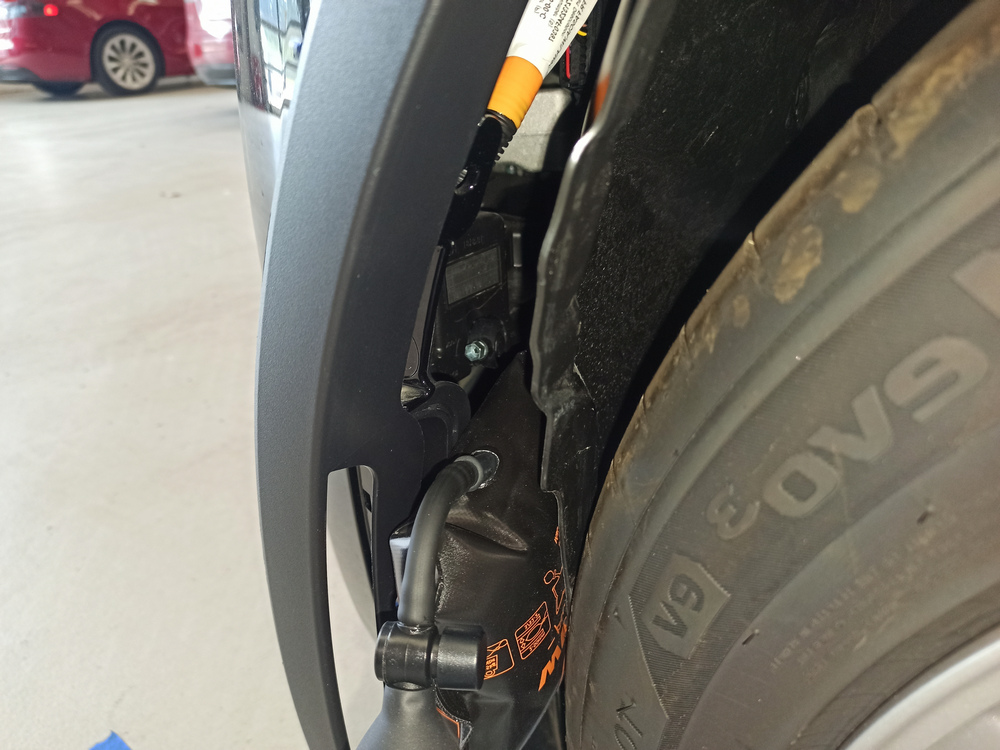

- 取走前饰板和轮拱内衬之间的可充气袋。

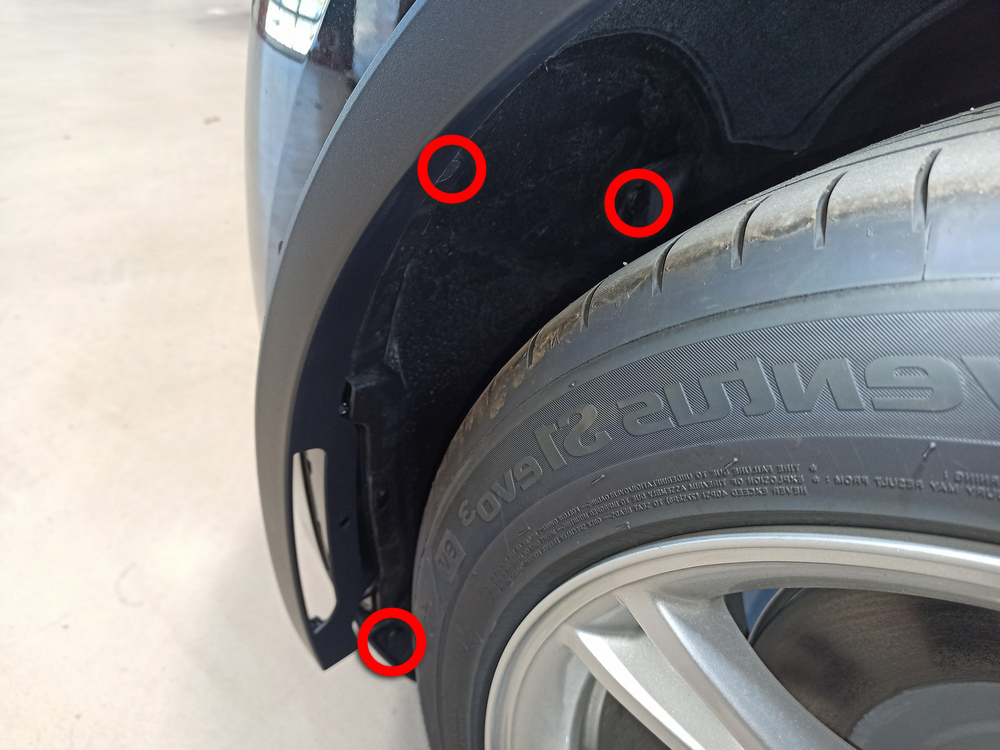

- 重新安装将左前和右前轮毂内衬固定到饰板的推拉式卡子(3 个)。

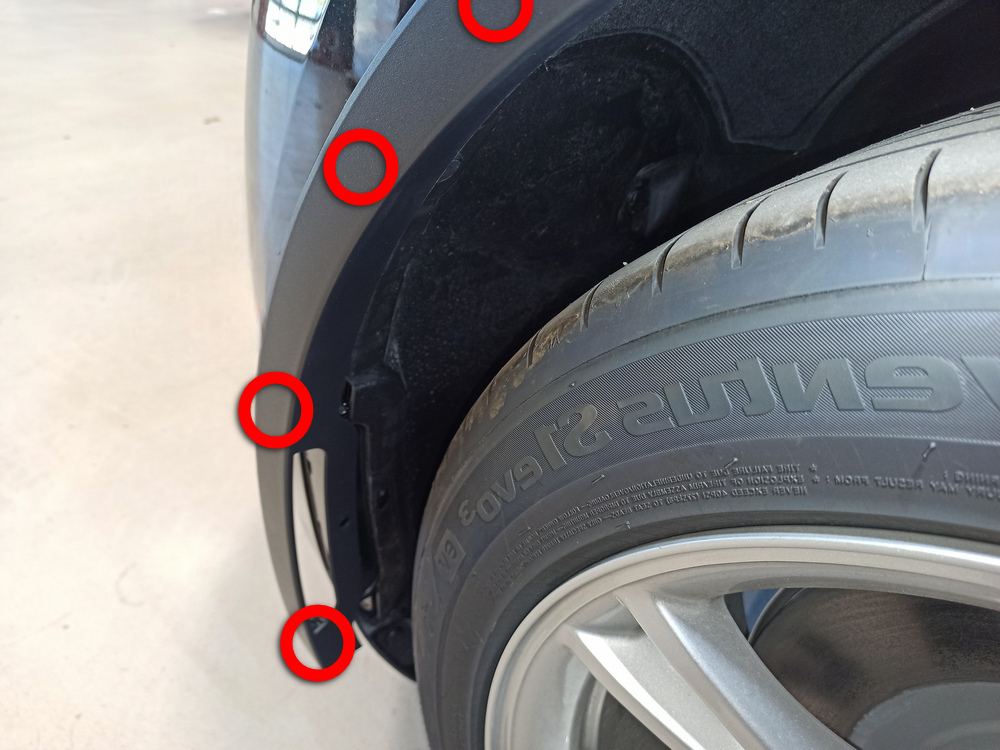

- 重新安装将左前/右前翼子板饰板固定到车辆上的卡子。
- 关闭车灯并取走前照灯上的护板。
使用前照灯测试仪调节雾灯
此程序需要使用专用工具:
- 1133569-00-A 卡子拆卸钳
- 1133367-00-A 前照灯测试仪,Beissbarth, Model 815
- 将车辆停放在水平面上。
- 确保所有轮胎均充气至建议的设置值。请参阅位于驾驶位侧 B 柱上的“轮胎和负载信息”标签。
- 确保车辆已启动且已将外部车灯设置为“开启”或“自动”。
- 打开雾灯。
-
设置大灯测试仪,Beissbarth,Model 815 (1133367-00-A)。请参阅以下操作之一:
注使用大灯测试仪工具底座上的旋钮调平工具。要调平工具,气泡必须完全位于中央圆环内。
- 单击 OK。
- 在大灯测试仪工具的“Settings1 Fog Light”屏幕上,将 Inclinat. 设为 -1.0%。
- 在大灯测试仪工具的“Settings2 Fog Light”屏幕上,选择 Yes 设置雾灯测试。
- 在大灯测试仪工具的“Settings2 Fog Light”屏幕上,选择 LED。
- 单击 OK。
- 在大灯测试仪工具上,选择屏幕右下角的 Laser 图标。
-
调节大灯测试仪工具水平和垂直位置,将大灯激光引导十字光标置于 LH 雾灯中心的上方。
注大灯测试仪工具应放置在距 LH 雾灯玻璃表面约 300 毫米处。根据需要调节大灯测试仪工具的高度,使其与雾灯的中心点匹配。测试仪的工作范围是 200-500 毫米。注请勿坐在车内,因为这可能会影响雾灯的高度。
- 关闭激光器辅助工具。
- 要开始雾灯测试,请在大灯测试仪工具触摸屏上选择 LH 雾灯图标,然后选择屏幕底部的雾灯按钮。
-
按要求调节雾灯。
- 将前照灯测试仪工具移向右侧雾灯并按要求重复第 12 步至第 15 步。
- 测试完两个雾灯后,再次选择前照灯测试仪工具上的“保存”图标以查看测试结果。
- 取走前饰板和轮拱内衬之间的可充气袋。
- 重新安装将左前/右前轮毂内衬固定到饰板的推拉式卡子(3 个)。
- 重新安装将左前/右前翼子板饰板固定到车辆的卡子(3 个)。
- 关闭车灯并取走前照灯上的护板。
