连接器 - 直流输入 - 母排 - 充电接口至高压电池（拆卸和更换）

校正代码 440181020.90 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1076921-00-A Insulation Multimeter, Fluke 1587 (EMEA)
  • 1076921-01-B Insulation Multimeter, Fluke 1508 (APAC)
  • 1130480-00-A 超薄测试探针，Fluke TP38
  • 1617321-00-A Busbar HV Connector Clamp
  • 1076927-00-A Hioki RM 3548（含鳄鱼夹引线 L2107）
  • 1076928-00-A 测试探针 - Hioki 9461
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

只有接受过高压安全意识培训并完成全部所需认证课程（如适用）的维修技工才允许执行此程序。处理高压线缆、母排或接头时，务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息，请参阅技术注意事项 TN-15-92-003，高压安全意识注意事项。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告

执行暴露在高压之下的任何程序之前，请取下佩戴的所有首饰（手表、手链、戒指、项链、耳环、身份牌、穿刺饰品等），并取出口袋中的所有物品（钥匙、硬币、钢笔、铅笔、工具、钮扣等）。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
如果需要为了安全地执行程序而佩戴矫正护目镜，请确保护目镜牢固地固定到头上并且不会掉落。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

执行此程序时需要穿戴适当的个人防护装备 (PPE)：

  • 高压 (HV) 绝缘手套
  • 皮革手套保护罩
  • 高压手套测试器
  • 护目镜
  • 电气绝缘保护安全鞋
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

手套充气机是测试高压手套的唯一推荐方式。开始此程序前，两只高压手套都必须通过测试。如果任何一只手套未通过空气检测，则丢弃这付手套。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
确保高压绝缘手套未过期。
  • 北美：高压绝缘手套有效期为印在手套上的测试日期后 12 个月内，但首次使用后，即使手套仍处于上述 12 个月有效期内，也只能使用 6 个月。如果手套未在测试日期后的 12 个月内使用，则在使用前必须再次进行测试。
  • 欧洲：等级为 0 (1000V) 的高压绝缘手套无有效期，只要通过使用前评估和定期检查即可使用。
  • 亚太地区：遵循高压绝缘手套制造商提供的失效日期，并且：
    • 仅限中国大陆：依照 GB/T 17622，每 6 个月对手套进行一次测试。

扭矩规格

表 1. 扭矩规格： 连接器 - 直流输入 - 母排 - 充电接口至高压电池（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将母排引线固定到直流输入连接器的螺钉
1.5 Nm (1.1 lbs-ft)
  • T20 x 70 毫米钻头梅花扳手
  • 棘轮/扭矩扳手
  • 电子扭矩扳手（仅适用于安装程序）
  • 1/4 英寸至 1/4 英寸快装六角钻头（仅适用于安装程序）
  • 短钻头加长件（仅适用于安装程序）
 重复使用

拆卸

  1. 拆下充电端口至高压电池母排。请参阅母排 - 充电接口至高压电池（拆卸和更换）。

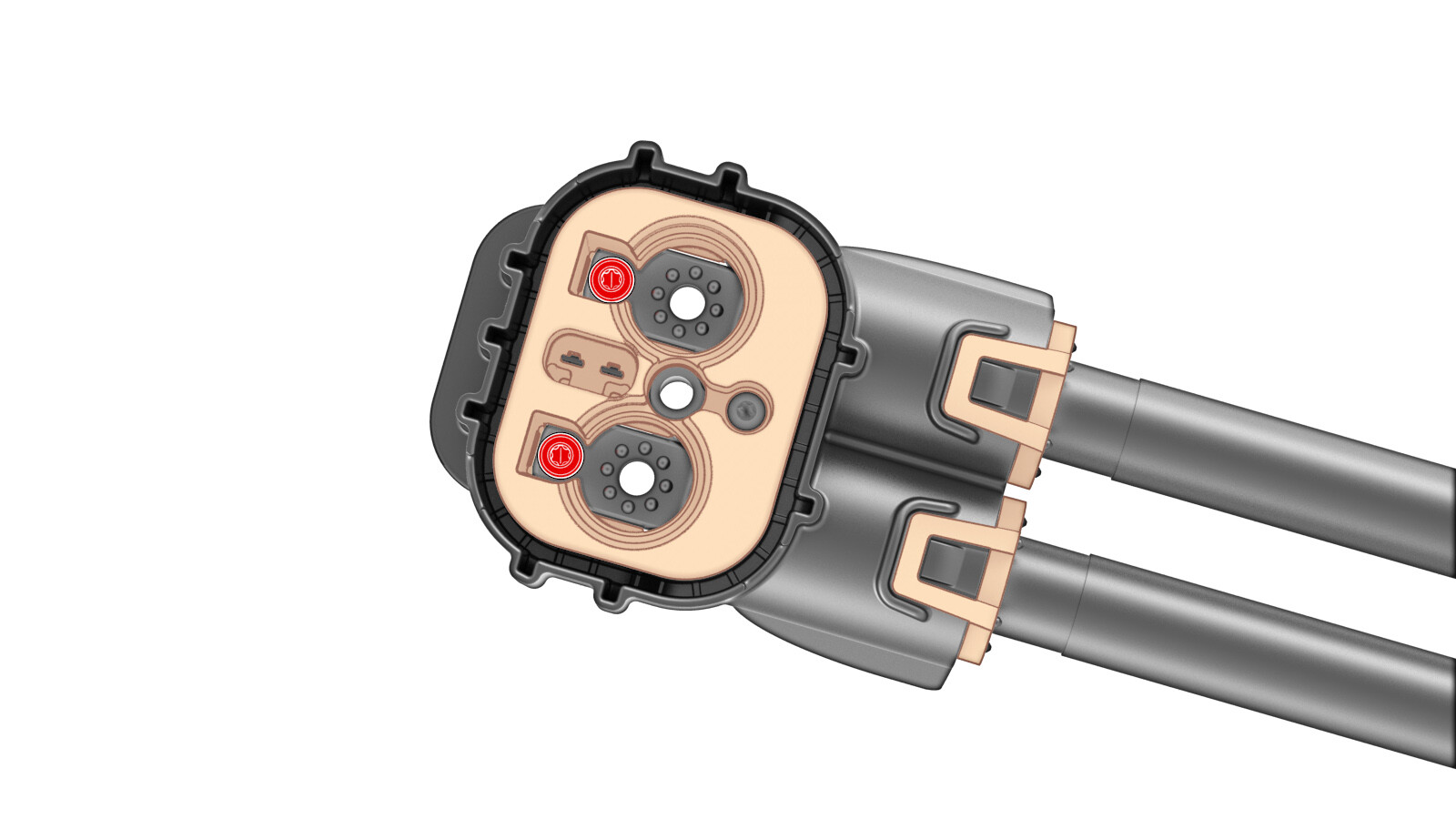

  2. 拆下将母排引线固定到直流输入连接器的螺钉。
    提示： 推荐使用以下工具：
    • T20 x 70 毫米钻头梅花扳手
    • 棘轮/扭矩扳手
    • 电子扭矩扳手（仅适用于安装程序）
    • 1/4 英寸至 1/4 英寸快装六角钻头（仅适用于安装程序）
    • 短钻头加长件（仅适用于安装程序）

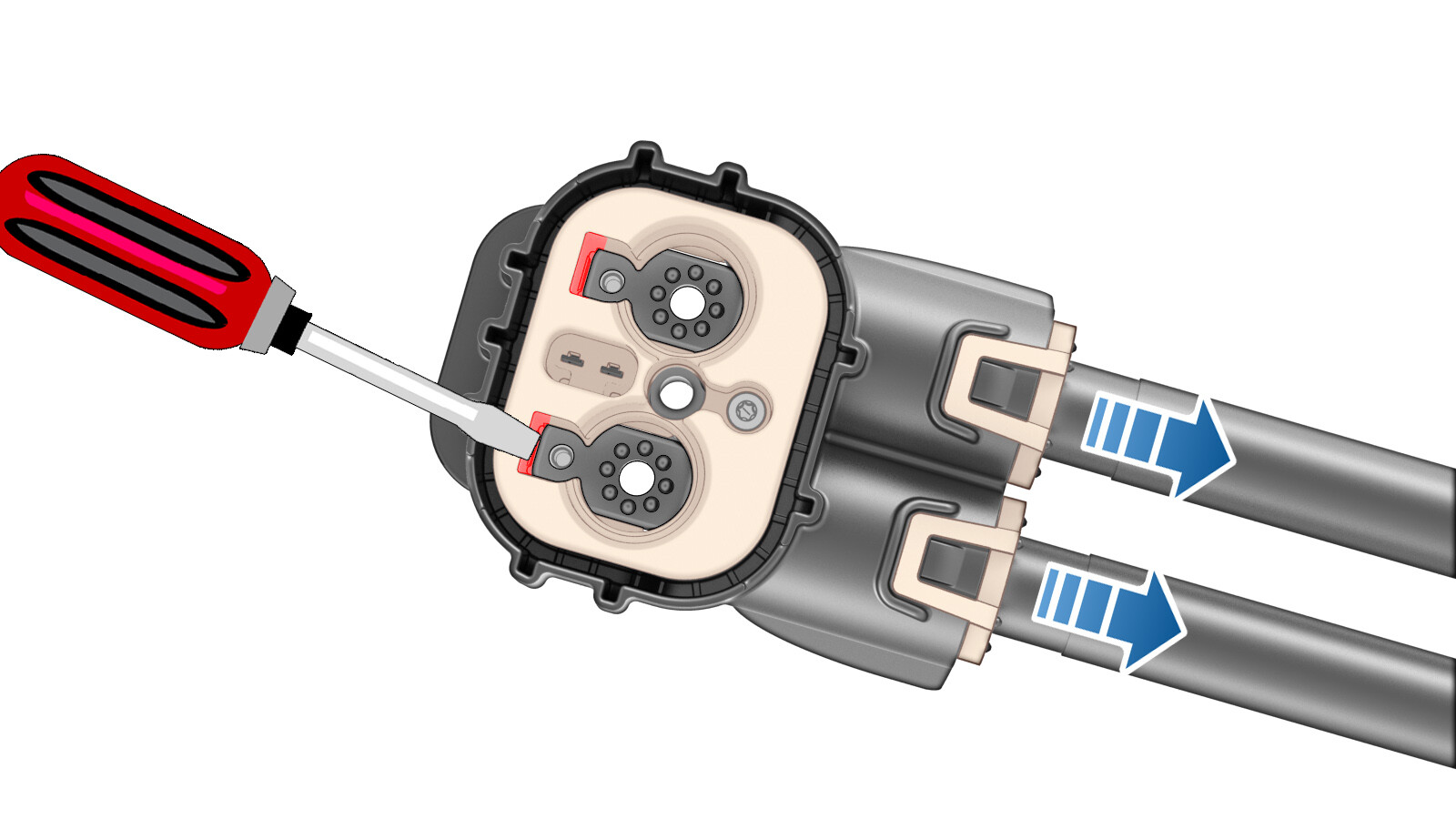

  3. 将直流输入连接器拉离母排。
    Informational PurposesAn informational icon, calling your attention
    注
    径直拉离母排。如果不径直拉动，母排引线将无法与连接器分离。
    提示： 如果需要，在连接器外壳内侧与母排引线的端部之间（红色标示）嵌入一把一字螺丝刀，然后小心地将引线撬离连接器。切勿损坏母排引线的接触表面。
  4. 使用异丙醇 (IPA) 湿巾清理母排引线上残留的导电膏。

安装

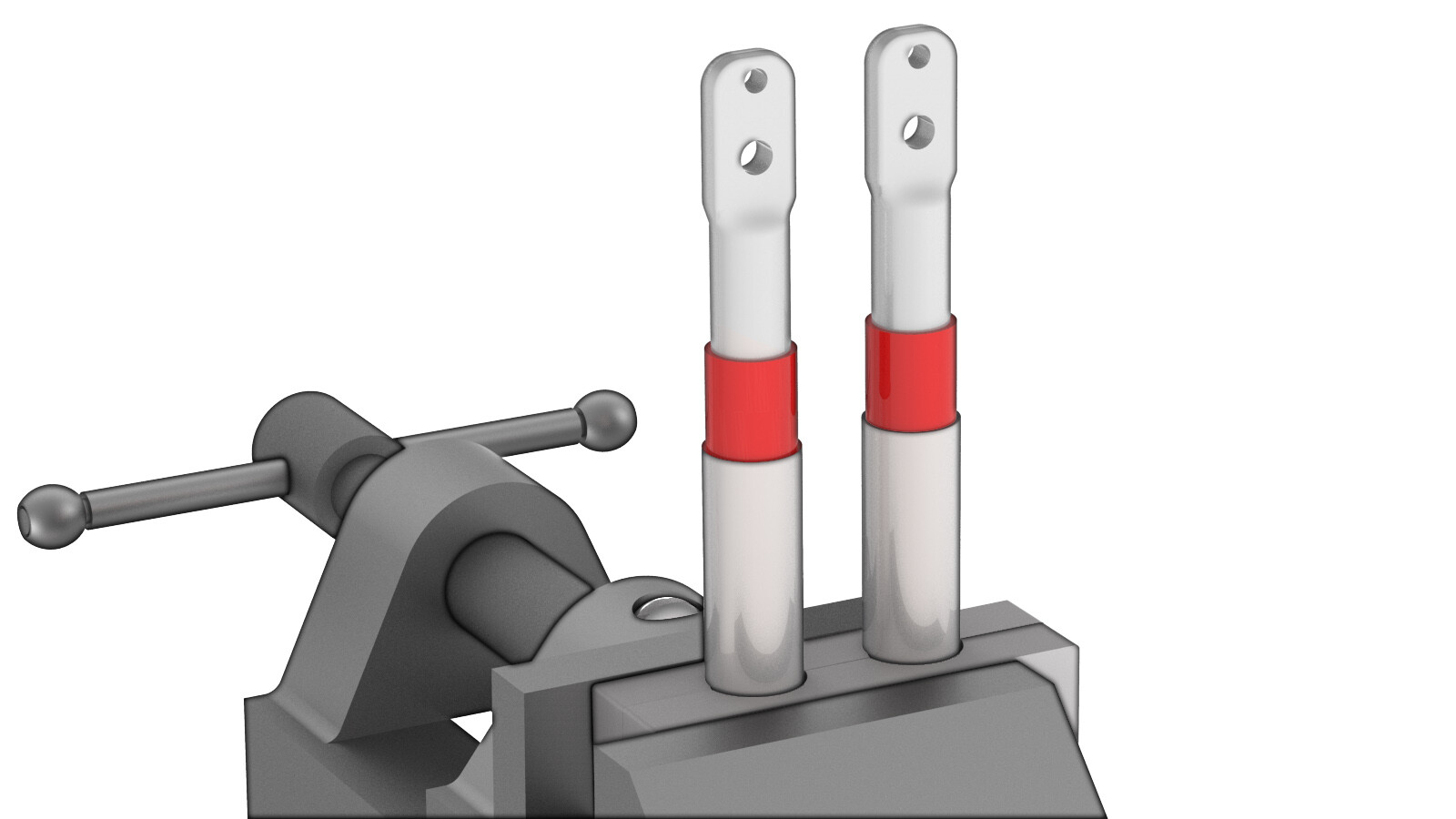

  1. 在母排上安装母排高压连接器夹，然后将夹子和母排固定到台钳上（如图所示）。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿在不使用母排高压连接器夹的情况下将母排固定到台钳上。这样做可能会损坏母排，导致隔离故障。
    Informational PurposesAn informational icon, calling your attention
    注
    务必将母排引线垂直夹到台钳上。这有助于在下一步中安装直流输入连接器。
  2. 将直流输入连接器安装在母排引线上。母排引线螺钉孔与连接器外壳螺钉孔对齐后，连接器完全就位。
    Informational PurposesAn informational icon, calling your attention
    注
    确保母排引线带有纹理的一侧背对着连接器门。
    提示： 如果需要，使用无弹力锤小心地安装连接器。
  3. 安装将母排引线固定到直流输入连接器的螺钉。
    1.5 Nm (1.1 lbs-ft)
    提示： 推荐使用以下工具：
    • T20 x 70 毫米钻头梅花扳手
    • 棘轮/扭矩扳手
    • 电子扭矩扳手（仅适用于安装程序）
    • 1/4 英寸至 1/4 英寸快装六角钻头（仅适用于安装程序）
    • 短钻头加长件（仅适用于安装程序）
  4. 将母排和高压连接器夹从台钳上拆下，然后将夹子从母排上拆下。
  5. 安装充电端口至高压电池母排。请参阅母排 - 充电接口至高压电池（拆卸和更换）。
