直通件 - 直流-直流 - 12V（母排类型）（拆卸和更换）
校正代码
16306002 1.38 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2023 年 5 月 22 日：添加了正确连接正极直流电缆的注意事项。
- 2023 年 8 月 7 日：重新组织了程序。
- 1130480-02-A 超薄测试探针
- 1059330-00-B 1/4 英寸 五角梅花钻头套筒，带加长件
- 1076921-00-A Fluke 1587
- 1108272-00-B 变流器逻辑连接器盖，3DU
- 1131071-00-A 烟火断接开虚拟关，安全
- 1057602-00-A 1/4 英寸高压绝缘方形钻头棘轮
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将 12V 正极输出固定到功率转换系统电缆的螺母 |
 9 Nm (6.6 lbs-ft) |
|
更换 | |
| 将直流-直流直通件固定到高压电池仓的螺栓 |
10 Nm (7.4 lbs-ft) |
|
重复使用 |
拆卸
- 拆卸高压电池仓盖板。请参阅盖板 - 高压电池仓（拆卸和更换）。
- 拆卸烟火电池断接开关。请参阅烟火电池断接开关（拆卸和更换）。
- 安装烟火电池断接开关虚拟接头。
-
断开功率转换系统低压连接器。
提示： 上拉锁片以将其松开。如有必要，可使用塑料饰板工具帮助向上提起连接器。从前部向上提起高压控制器。
- 从高压电池上拆下直流-直流接地带。请参阅母排 - 直流-直流接地（拆卸和更换）。
-

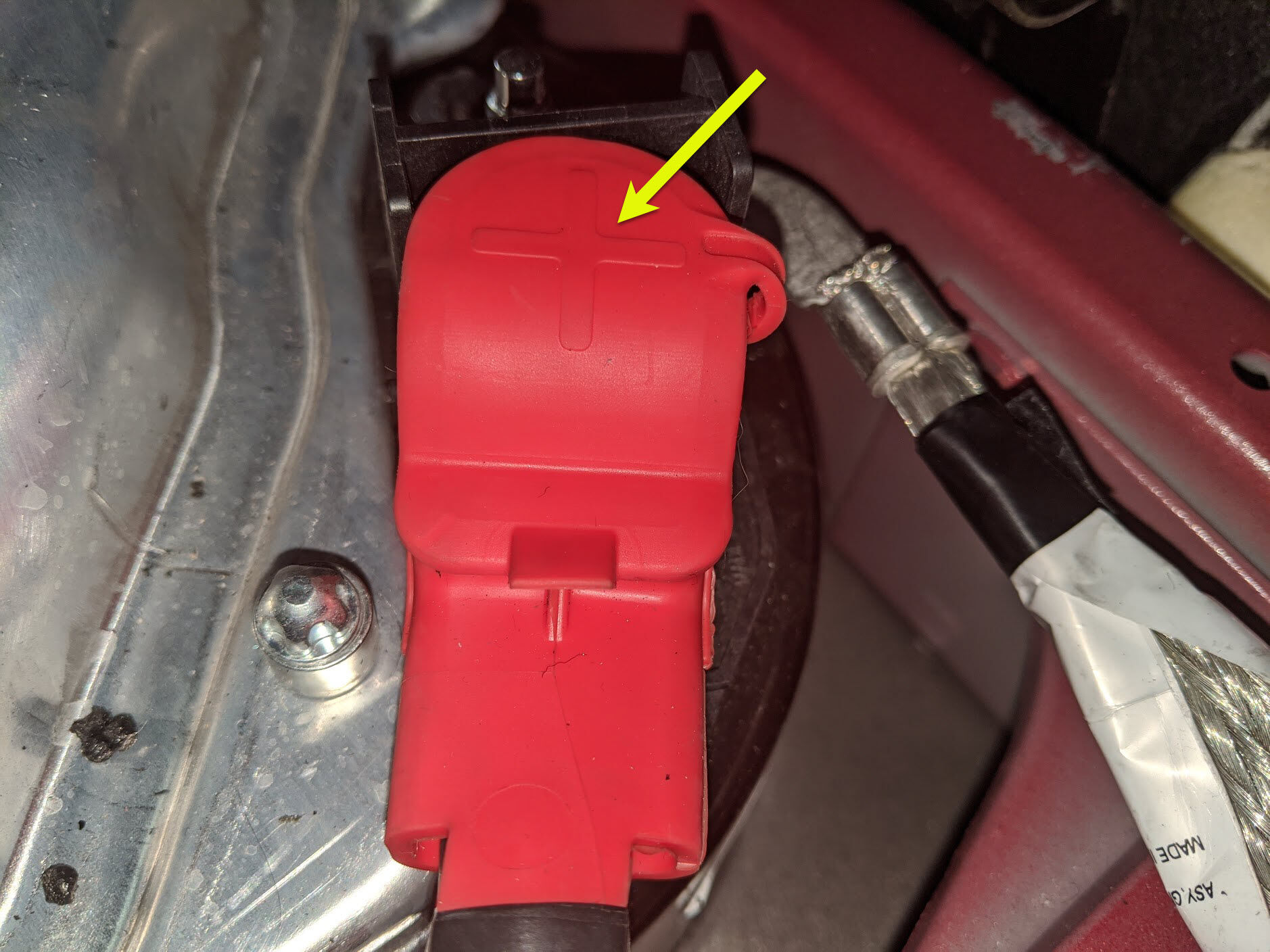

从功率转换系统电缆上松开 12V 正极输出盖板。
-
拆卸并弃置将 12V 正极输出固定到功率转换系统电缆的螺母，然后将电缆移到一旁。
推荐使用以下工具：
- 13 毫米深 12 角套筒
- 6 英寸加长件
- 3 英寸加长件
- 棘轮/扭矩扳手
- 油性记号笔
-

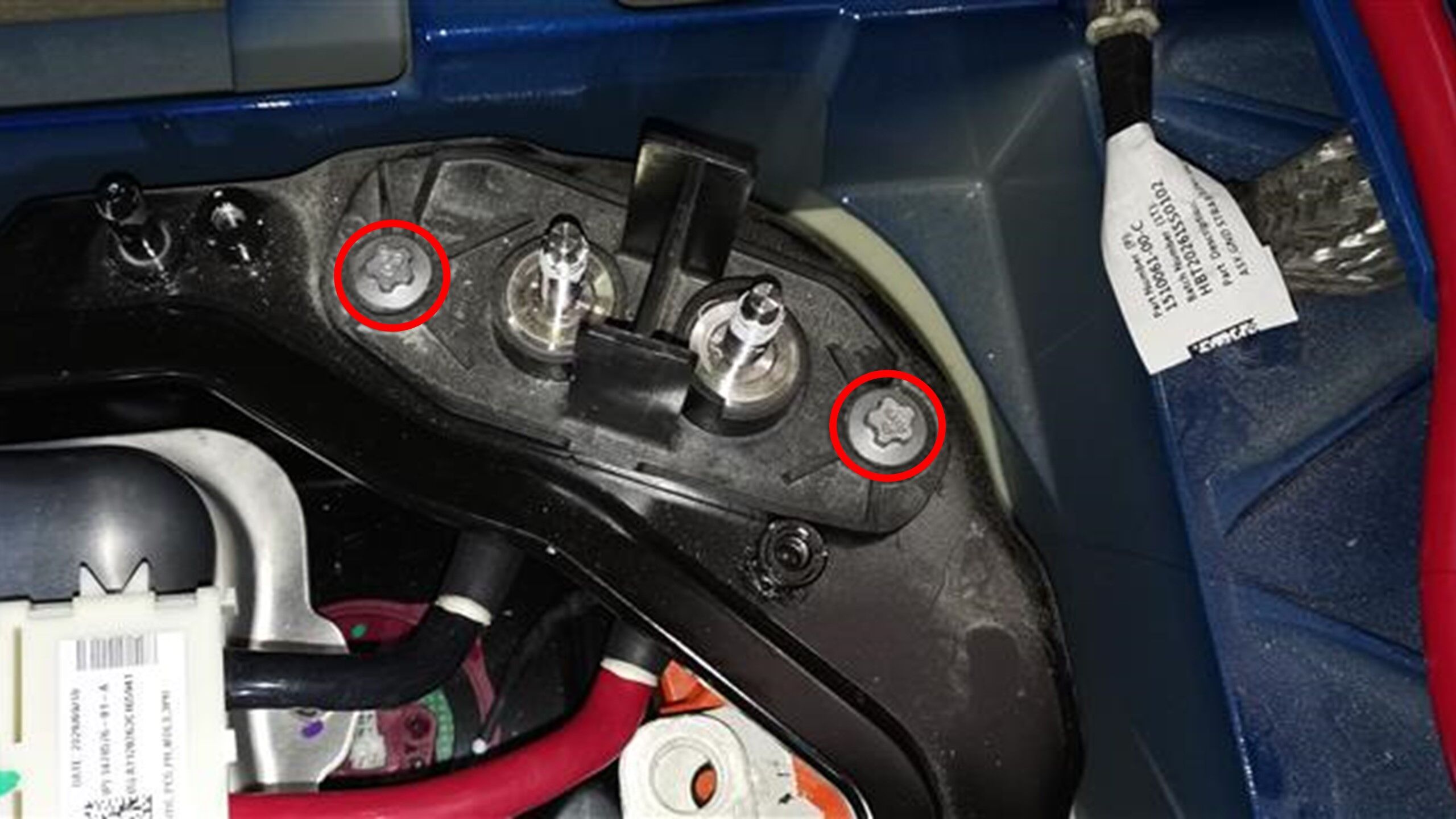

拆卸将直流-直流直通件固定到高压电池仓的螺栓（2 个）。
推荐使用以下工具：
- 绝缘工具：
- 2 英寸加长件
- 棘轮/扭矩扳手 - 1057602-00-A
- 电工保护手套
- 外梅花 5 角套筒 E10 - 1059330-00-B
- 棘轮/扭矩扳手
- 油性记号笔
- 绝缘工具：
-
从高压电池仓上拆下直流-直流直通件。
安装
-
将直流-直流直通件放置到高压电池仓上以便安装，然后安装将直流-直流直通件固定到高压电池仓的螺栓（2 个）。10 Nm (7.4 lbs-ft)提示： 紧固螺栓后进行标记。推荐使用以下工具：
- 绝缘工具：
- 2 英寸加长件
- 棘轮/扭矩扳手 - 1057602-00-A
- 电工保护手套
- 外梅花 5 角套筒 E10 - 1059330-00-B
- 棘轮/扭矩扳手
- 油性记号笔
- 绝缘工具：
-
安装将 12V 正极输出固定到功率转换系统电缆的新螺母。9 Nm (6.6 lbs-ft)警告确保正极输出电缆的位置正确，并且沿正确方向紧贴直流-直流直通件的塑料防旋转边缘。推荐使用以下工具：警告确保橡胶套未被压在电缆末端与直通件之间。
- 13 毫米深 12 角套筒
- 6 英寸加长件
- 3 英寸加长件
- 棘轮/扭矩扳手
- 油性记号笔
- 安装 12V 正极输出盖板。
- 将直流-直流接地带安装到高压电池上。请参阅母排 - 直流-直流接地（拆卸和更换）。
-
连接功率转换系统低压连接器。
提示： 先向下推动连接器，再向下推动锁片以安装连接器。确保连接器完全就位。从前部向上提起高压控制器。
- 拆卸保险丝检修口绝缘体和烟火隔离开关虚拟接头。
- 测量烟火电池隔离开关安装点间的电压，然后安装烟火电池隔离开关。请参阅烟火电池断接开关（拆卸和更换）。
- 安装高压电池仓盖板。请参阅盖板 - 高压电池仓（拆卸和更换）。
