转向柱(左侧驾驶)(拆卸和更换)

校正代码 32051902 0.96 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 11 月 30 日:更正了安装程序中的几个步骤。
  • 2023 年 11 月 9 日:添加了转向柱网关配置步骤。
  • 2023 年 5 月 25 日:在“拆卸”部分的第 25 步中添加了一个视频,展示如何将转向柱从车辆上拆下。
  • 2023 年 6 月 20 日:更新了 Toolbox 例行程序。

扭矩规格

表 1. 扭矩规格转向柱(左侧驾驶)(拆卸和更换)转向柱(右侧驾驶)(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将转向柱中间轴固定到转向机输入轴的螺栓
18 Nm (13.3 lbs-ft)
  • 13 毫米套筒
  • 棘轮/扭矩扳手
重复使用
将转向柱固定到横梁的螺母
15 Nm (11.1 lbs-ft)
  • 13 毫米套筒
  • 3 英寸加长件
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
Informational PurposesAn informational icon, calling your attention
引入了一种配备不同倾斜/伸缩调节电机的转向柱类型。如果更换后的转向柱的倾斜/伸缩电机发生变化,请参阅Toolbox 文章 3187900 了解有关配置设置的详细信息。

拆卸

  1. 打开左前和右前车门。
  2. 降下左前和右前车窗。
  3. 使用触摸屏将转向柱置于最低、最外部位置。
  4. 将方向盘回正。
  5. 将驾驶位和副驾位座椅移至最后端。
  6. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  7. 拆下前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  8. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  9. 拆下将转向柱中间轴固定到转向机输入轴的螺栓。
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 棘轮/扭矩扳手
  10. 将转向柱中间轴向上滑离转向机输入轴。

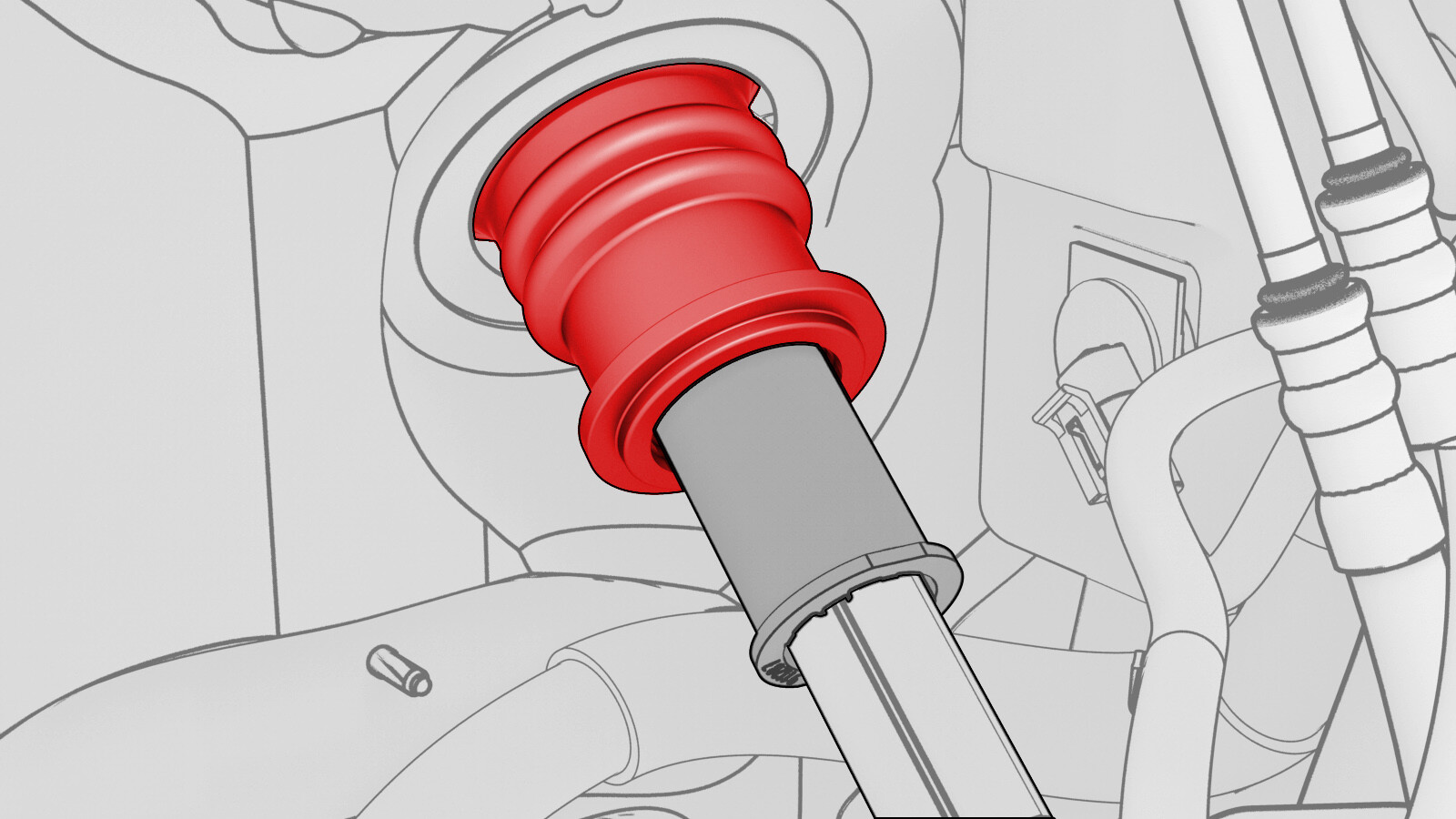

  11. 将转向柱护套从隔板上松开,然后将护套上部推入驾驶室。
  12. 拆下仪表板左右端盖。请参阅“端盖 - 仪表板 - LH(拆卸和更换)”。请参阅端盖 - 仪表板 - LH(拆卸和更换)
  13. 拆下左右 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH(拆卸和更换)
  14. 拆下左右气波边框盖。请参阅端盖 - 气波 - LH(拆卸和更换)
  15. 拆下驾驶位膝部气囊。请参阅气囊 - 膝部 - 驾驶位(拆卸和安装)
  16. 拆下驾驶位气囊。请参阅气囊 - 驾驶位(拆卸和更换)
  17. 将方向盘从转向柱上拆下。请参阅方向盘(拆卸和安装)
  18. 拆下转向柱控制模块。请参阅模块 - 转向柱控制(拆卸和更换)
  19. 拆下转向柱下部间隙隔套。请参阅间隙隔套 - 转向柱 - 下(拆卸和更换)

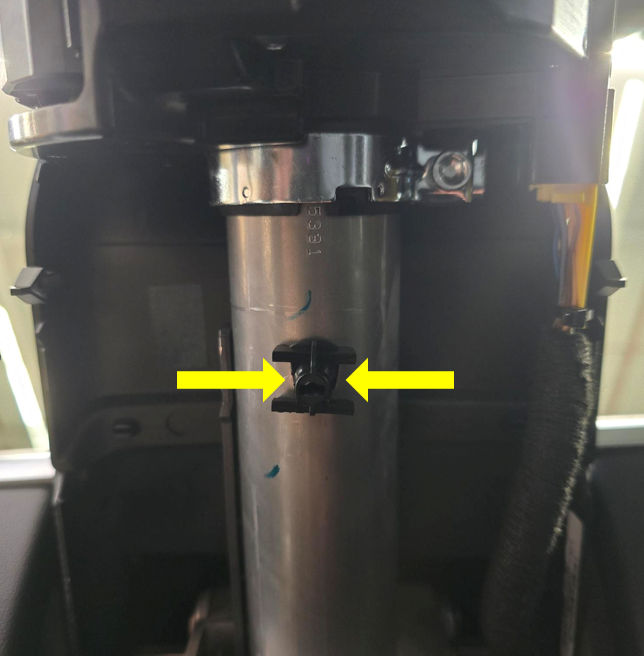

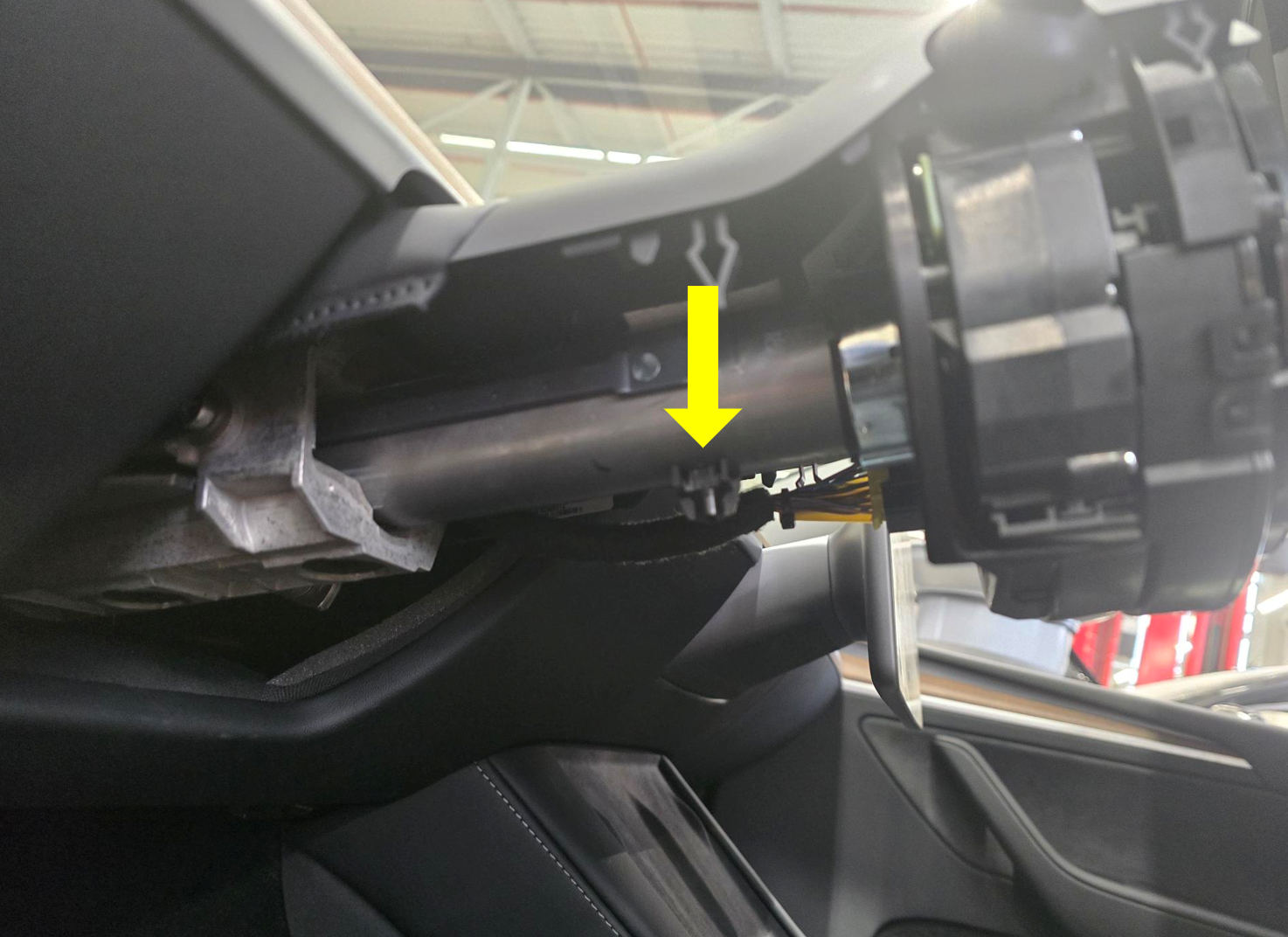

  20. 松开仪表板线束夹。

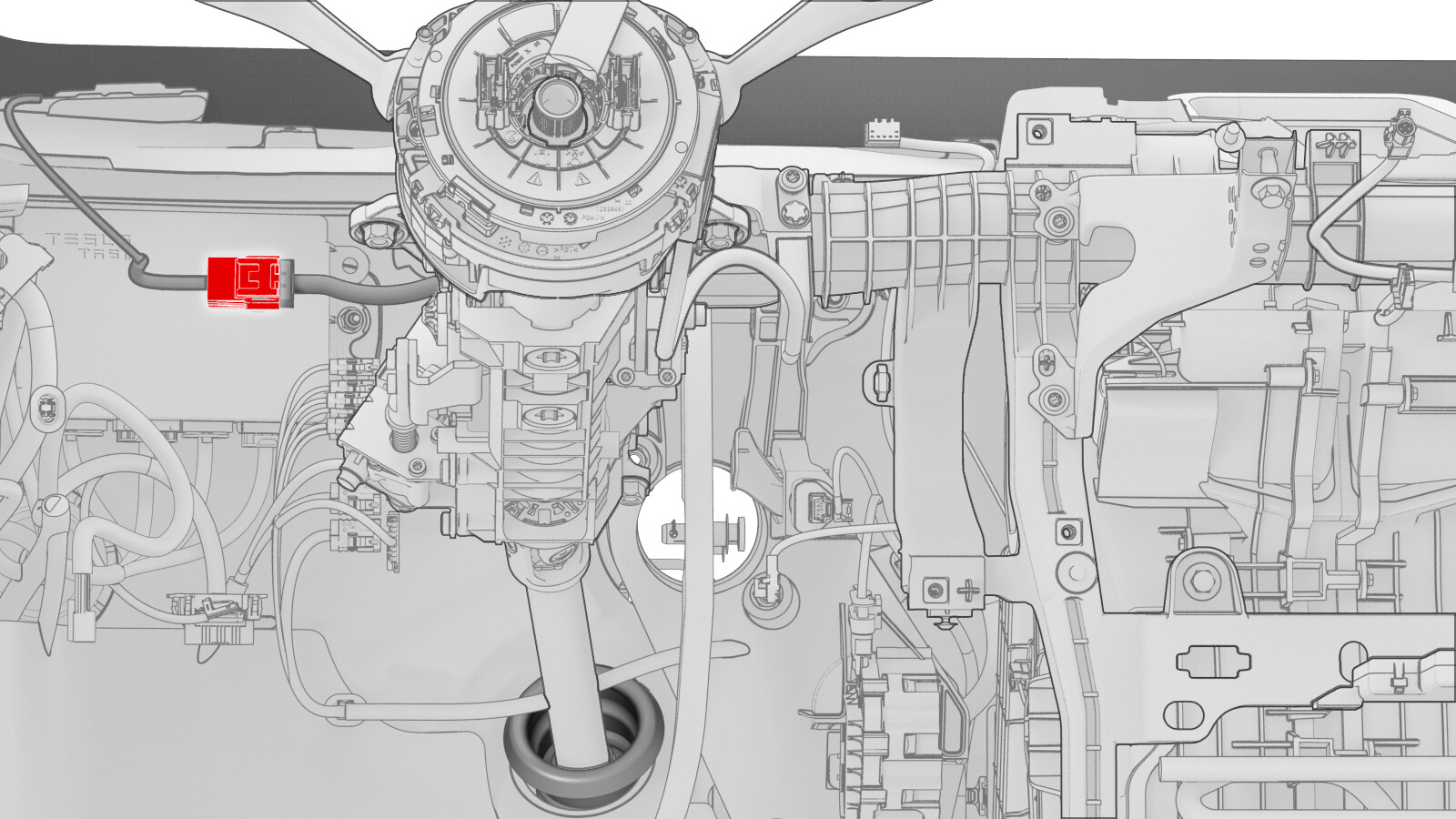

  21. 将电气线束从转向柱连接器上断开。

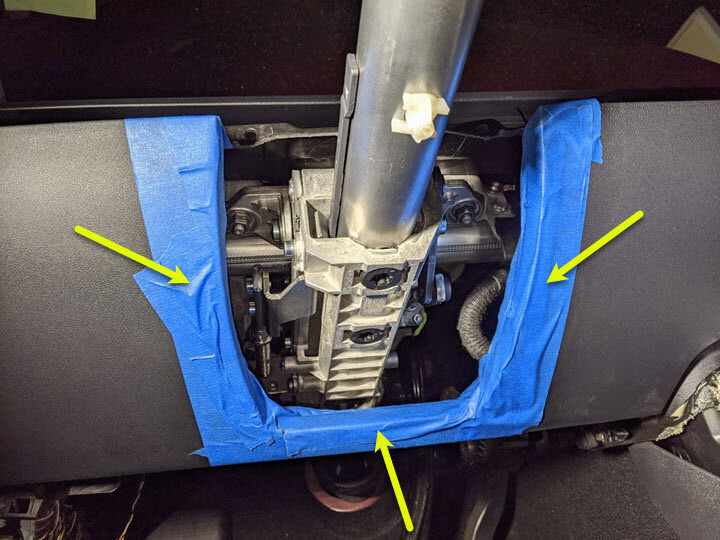

  22. 在转向柱总成周围粘贴遮蔽胶带。
  23. 拆下将转向柱固定到横梁的螺母。
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 3 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手

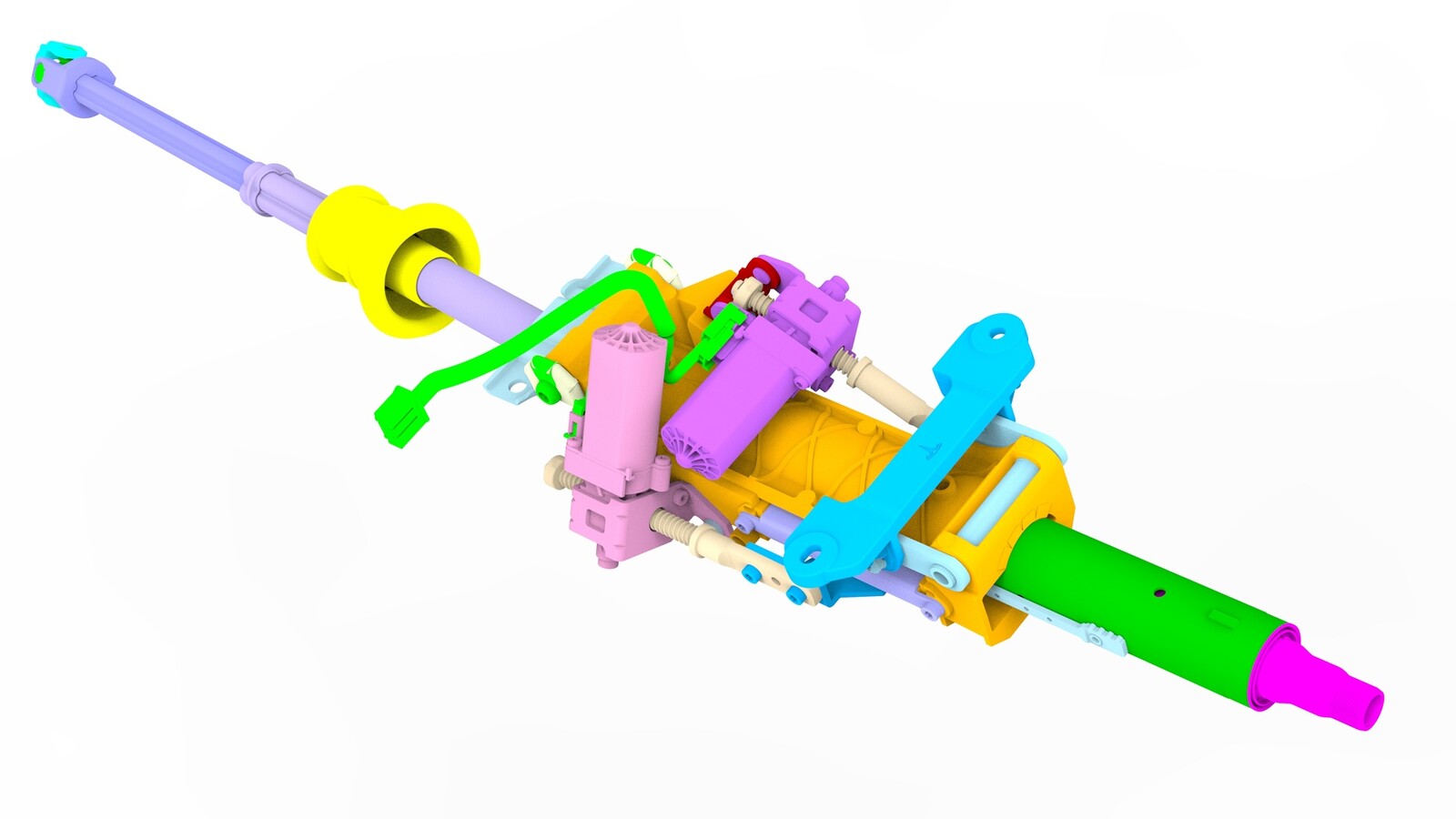

  24. 在协助下,朝车顶方向升起转向柱上部,将转向柱下方的仪表板支架向下拉动,留出空间,以使转向柱后电机从横梁下方通过,然后朝车尾方向小心地移出转向柱。
  25. 电机完全离开横梁后,向右旋转转向柱,使后电机下部与仪表板支架完全分离,然后继续将转向柱从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    确保中间轴套筒完全离开隔板。

安装

  1. 记录被更换的转向柱的零件号,以便在后续设置网关配置的程序中使用。
  2. 在协助下,小心地移动转向柱的中间轴,使其从仪表板支架上的开口中穿过,向右旋转转向柱,使后电机下部完全离开仪表板支架开口,然后向左旋转。
  3. 朝车顶方向升起转向柱上部,将转向柱下方的仪表板支架向下拉动,留出空间,以使转向柱后电机从横梁下方通过,然后朝车头方向小心地移入转向柱,直至其就位于横梁支柱上。
    Informational PurposesAn informational icon, calling your attention
    确保中间轴套筒进入隔板。
  4. 安装将转向柱固定到横梁的螺母。
    15 Nm (11.1 lbs-ft)
  5. 连接转向柱连接器电气线束。
  6. 安装仪表板线束夹。
  7. 揭下转向柱总成周围的遮蔽胶带。
  8. 安装转向柱下部间隙隔套。请参阅间隙隔套 - 转向柱 - 下(拆卸和更换)
  9. 安装转向柱控制模块。请参阅模块 - 转向柱控制(拆卸和更换)
  10. 安装左右气波边框盖。请参阅端盖 - 气波 - LH(拆卸和更换)
  11. 安装左右 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH(拆卸和更换)
  12. 安装仪表板左右端盖。请参阅“端盖 - 仪表板 - LH(拆卸和更换)”。请参阅端盖 - 仪表板 - LH(拆卸和更换)
  13. 将方向盘安装到转向柱。请参阅方向盘(拆卸和安装)
  14. 安装驾驶位气囊。请参阅气囊 - 驾驶位(拆卸和更换)
  15. 安装驾驶位膝部气囊(如果配备)。请参阅气囊 - 膝部 - 驾驶位(拆卸和安装)
  16. 在协助下,将转向柱中间轴向下滑到转向机输入轴上,确保轴对齐并且完全就位。
  17. 安装将转向柱中间轴固定到转向机输入轴的螺栓。
    18 Nm (13.3 lbs-ft)
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 棘轮/扭矩扳手
  18. 将转向柱护套安装到隔板上,如图所示。
  19. 连接 12V/低压电源。请参阅12V/低压电源(断开和连接)
  20. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  21. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  22. 将装有 Toolbox 的笔记本电脑与车辆相连。请参阅Toolbox 3(连接和断开)
  23. 根据之前记录的被更换转向柱的零件号和本表确定需要安装的转向柱类型。
    零件号 驱动 生产地点 配置值
    1188811-yy-z 左侧驾驶 弗里蒙特工厂和德国超级工厂 "BOSCH"
    1188871-yy-z 左侧驾驶 上海超级工厂 "JE"
    1188876-yy-z 右侧驾驶 上海超级工厂 "JE"
    Informational PurposesAn informational icon, calling your attention
    如果表中并未列出零件号:
    • 零件号 xxxxx1x-yy-z 配置值为 “BOSCH”。
    • 零件号 xxxxx7x-yy-z 配置值为 “JE”。
  24. 在 Toolbox 中,点击Dashboards > Infotainment Dashboard,点击Vehicle Configuration选项卡,将下拉菜单滑动至右侧steeringColumnMotorType,根据上表选择 “BOSCH” 或 “JE”,然后点击Apply Changes
  25. 在 Toolbox 中,点击Actions选项卡,在搜索字段中输入 “Column”,点击PROC_STEERING_COLUMN_CALIBRATIONSearch for routine in ToolboxSteering Column Calibration RoutineChassis / Steering - Calibrate Steering Column,点击Run,然后等待例行程序完成。
  26. 断开装有 Toolbox 的笔记本电脑与车辆的连接。请参阅Toolbox 3(连接和断开)
  27. 将驾驶位和副驾位座椅移回原位。
  28. 将转向柱恢复原位。
  29. 升起前车窗,关闭车门。
