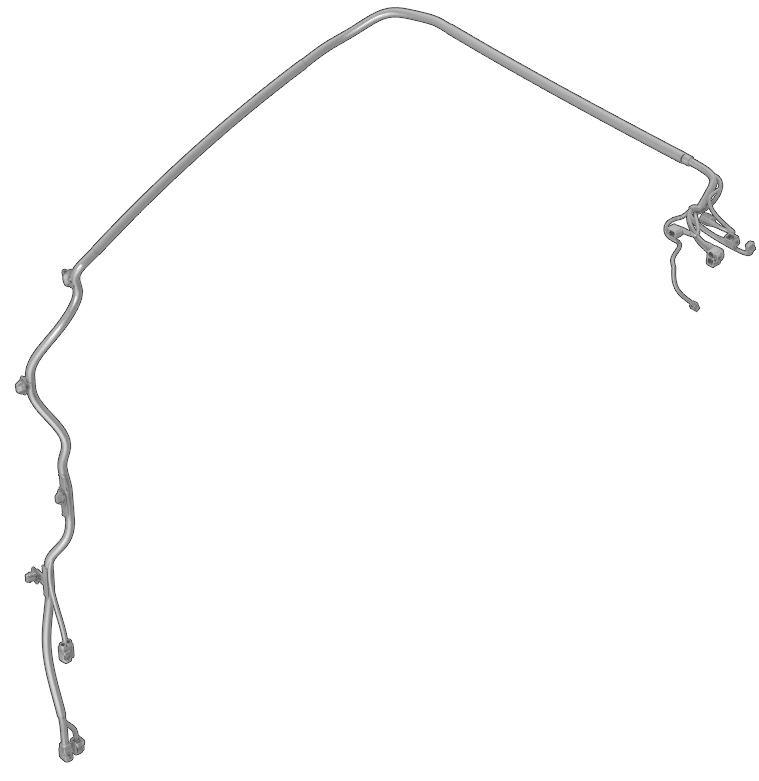

线束 - 挡风玻璃（拆卸和更换）

校正代码 17105302 0.36 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开 RH 前车门，降下车窗。
  2. 拆下摄像头下盖。请参阅四摄像头盖 - 下（拆卸和更换）。
  3. 拆下后视镜。请参阅镜 - 后视（拆卸和更换）。
  4. 松开将摄像头上盖固定到挡风玻璃支架的夹子 (x4)，然后将上盖与支架分离。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    提拉摄像头上盖切勿用力过猛，因为电气线束仍连接在内部摄像头上。

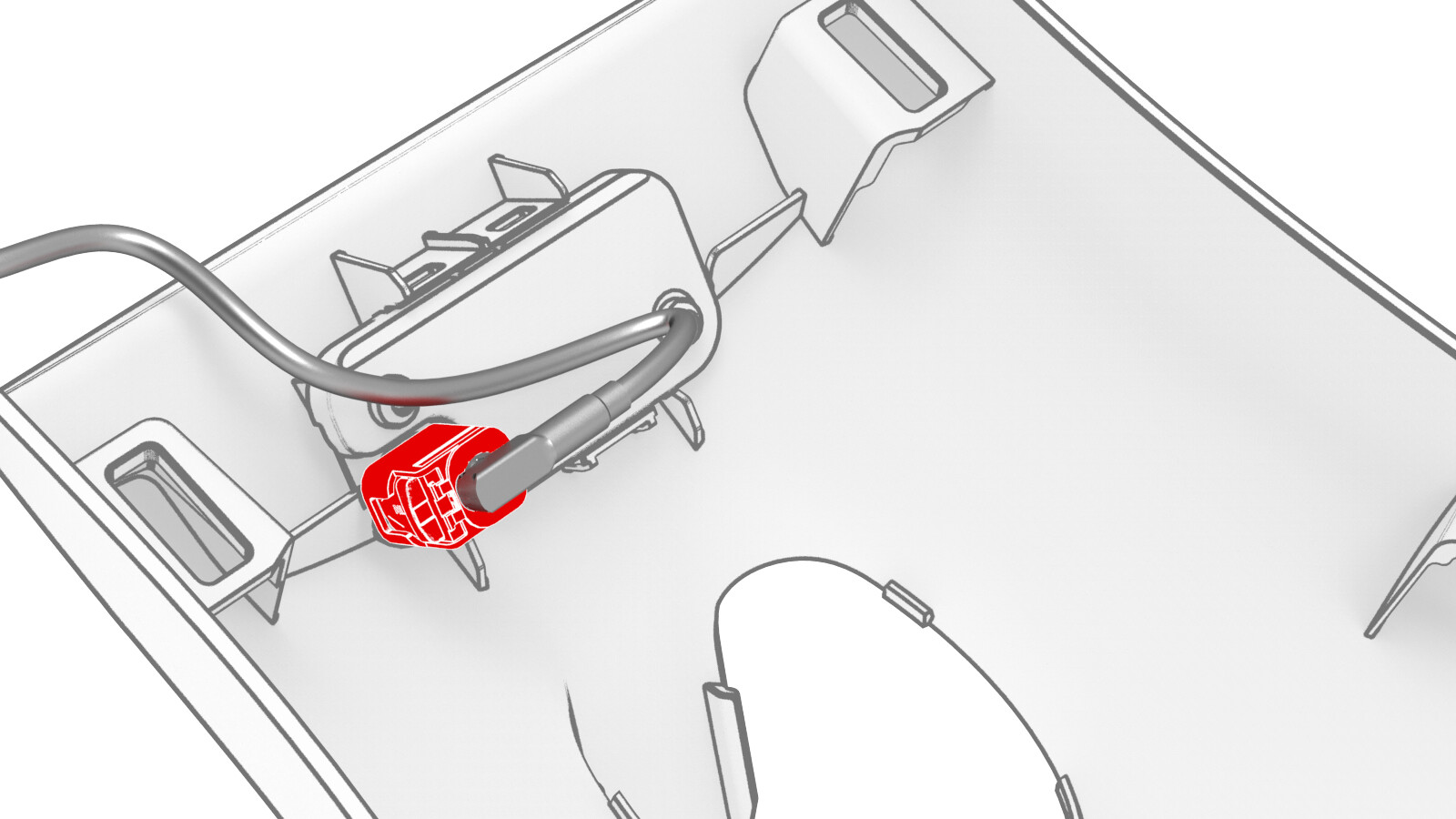

  5. 松开挡风玻璃线束与内部摄像头电气连接器之间的连接，然后从车上拆下摄像头上盖。
  6. 拆下前视摄像头。请参阅摄像头 - 三 - 前置（拆卸和更换）。
  7. 断开湿度和温度传感器电气连接器。
  8. 断开 GPS/GNSS 天线连接器。
  9. 拆下 RH 仪表板端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
  10. 拆下 RH A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
  11. 拆下 RH A 柱下部饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
  12. 拆下 A 柱 RH 上部饰板。请参阅饰板 - A 柱 - 上 - LH（拆卸和更换）。
  13. 拆下 RH 遮阳板。请参阅遮阳板 - LH（拆卸和更换）。
  14. 松开将顶篷前侧中部固定到车身的夹子 (x3)。
  15. 从顶蓬和车身上分开 A 柱与 B 柱之间的主密封条，然后从车身上降下顶蓬的 RH 前部。
  16. 将挡风玻璃线束剥离挡风玻璃支架上的线束导件。

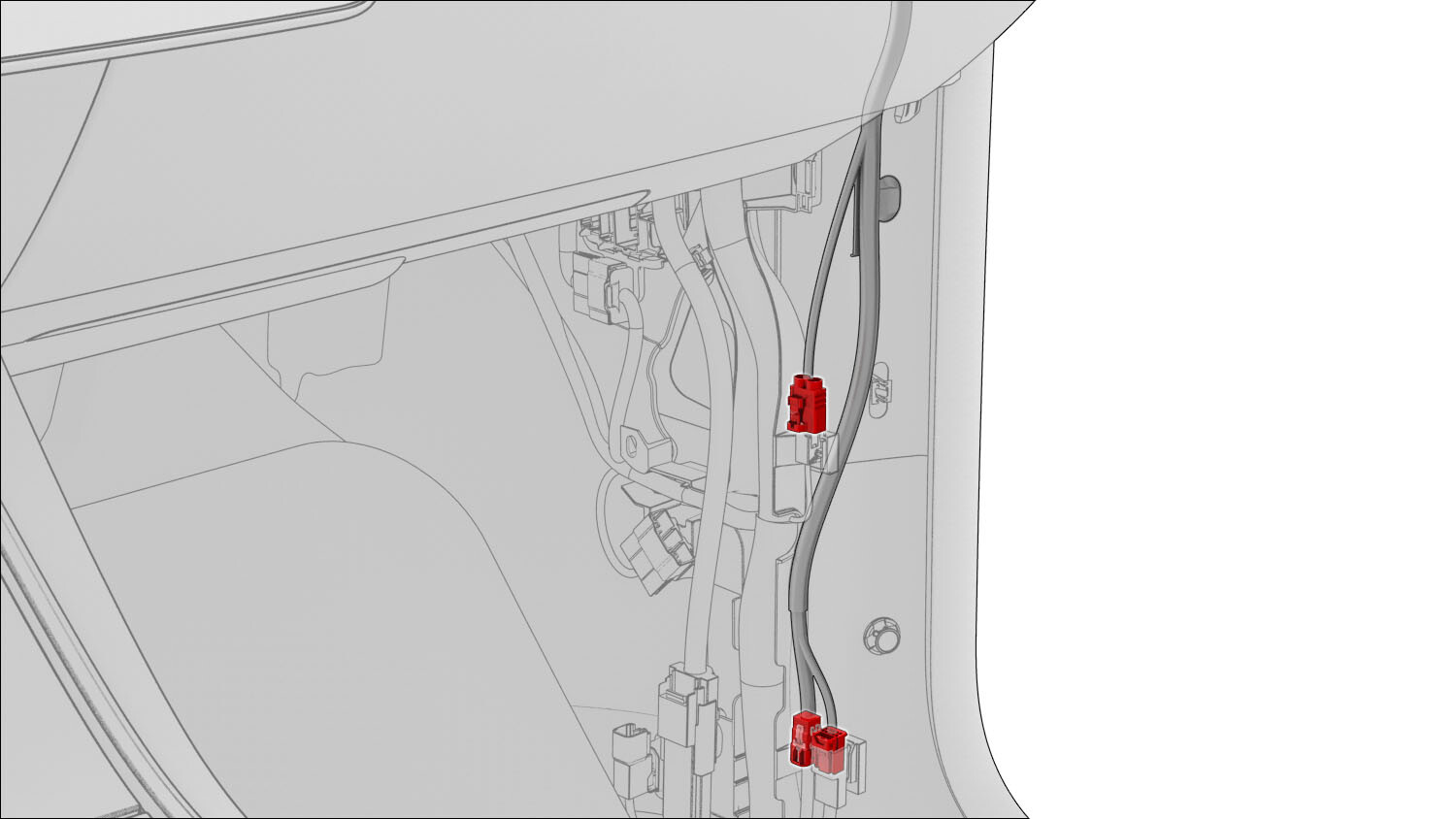

  17. 断开 A 柱下部挡风玻璃线束电气连接器，然后通过仪表板上的开口向上拉动挡风玻璃线束。

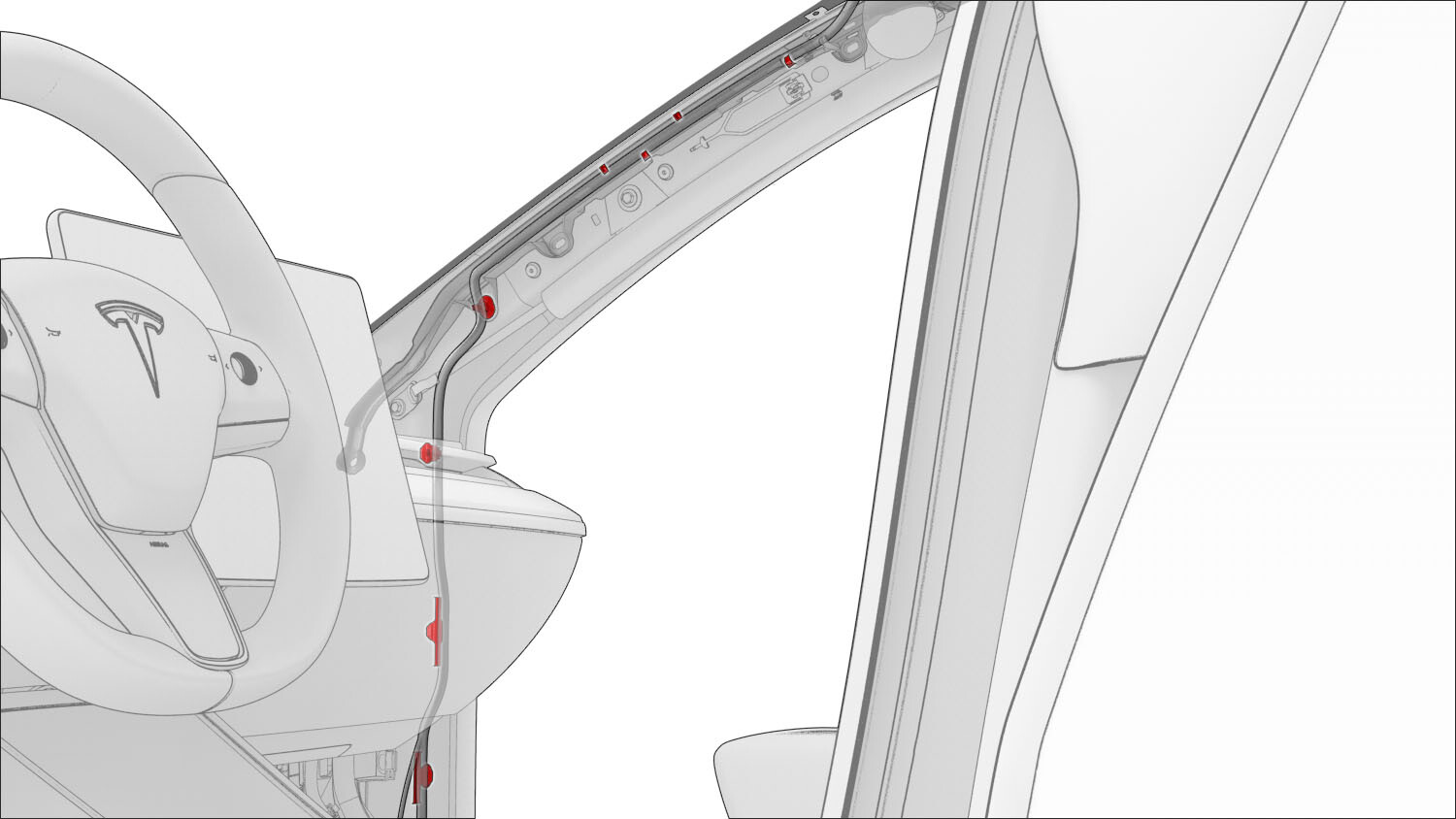

  18. 松开将挡风玻璃线束固定到 RH A 柱的夹子 (x4) 和锁片 (x4)。
  19. 松开将挡风玻璃线束固定到挡风玻璃顶部的夹子 (x6)，然后从车上拆下线束。

安装

  1. 将挡风玻璃线束安装到挡风玻璃顶部，然后紧固将线束固定到挡风玻璃的夹子 (x6)。
  2. 紧固将挡风玻璃线束固定到 RH A 柱的夹子 (x4) 和锁片 (x4)。
  3. 通过仪表板上的开口向下移动挡风玻璃线束，然后连接 A 柱下部的挡风玻璃线束电气连接器。
  4. 将挡风玻璃线束紧固到挡风玻璃支架上的线束导件上。
  5. 将顶蓬的 RH 前部升到车身上，然后将 A 柱与 B 柱之间的主密封条重新放置到顶蓬和车身上。
  6. 紧固将顶篷前侧中部固定到车身的夹子 (x3)。
  7. 安装 RH 遮阳板。请参阅遮阳板 - LH（拆卸和更换）。
  8. 安装 RH A 柱上部饰板。请参阅饰板 - A 柱 - 上 - LH（拆卸和更换）。
  9. 安装 RH A 柱下部饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
  10. 安装 RH A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
  11. 安装 RH 仪表板端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
  12. 连接 GPS/GNSS 天线连接器。
  13. 连接湿度和温度传感器电气连接器。
  14. 安装前视摄像头。请参阅摄像头 - 三 - 前置（拆卸和更换）。
  15. 将摄像头上盖放置在挡风玻璃支架上，然后将挡风玻璃线束连接到内部摄像头电气连接器。
  16. 将摄像头上盖安装到挡风玻璃支架上，然后扣紧将盖板固定到支架的夹子 (x4)。
  17. 安装后视镜。请参阅镜 - 后视（拆卸和更换）。
  18. 安装摄像头下盖。请参阅四摄像头盖 - 下（拆卸和更换）。
  19. 关闭 RH 前车门，升起车窗。
  20. 在车辆触摸屏上，点击控制 > 维护 > 摄像头校准 > 清除校准，然后验证是否已成功清除校准。
  21. 告知客户，现在需要进行手动驾驶才可以执行摄像头自校准。
    Informational PurposesAn informational icon, calling your attention
    注
    根据道路类型和路况，自校准可在手动驾驶 100 英里（160 公里）里程内完成。自校准完成前，如果尝试启用 Autopilot 自动辅助驾驶功能，将显示“当前无法使用 Autopilot 自动辅助驾驶功能”：尝试启用 Autopilot 自动辅助驾驶功能时，显示屏上会出现“正在校准摄像头，必须进行手动驾驶”。
