连杆 - 横向 - 下 - 前 - LH（拆卸和更换）

校正代码 31013402 0.42 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 4 月 15 日：添加了“如未更换，则需更换将右前下方横向连杆固定到副车架的螺栓”的说明。
  • 2024 年 1 月 5 日：添加了将前下方横向连杆固定到副车架的新螺栓（2 个）。这些螺栓为一次性零件，已经紧固到了 135 Nm。
  • 2024 年 1 月 11 日：更新了有关将前下方横向连杆固定到副车架的螺栓（2 个）的信息。不含尼龙件的螺栓必须更换，而含尼龙件的则可以重复使用。

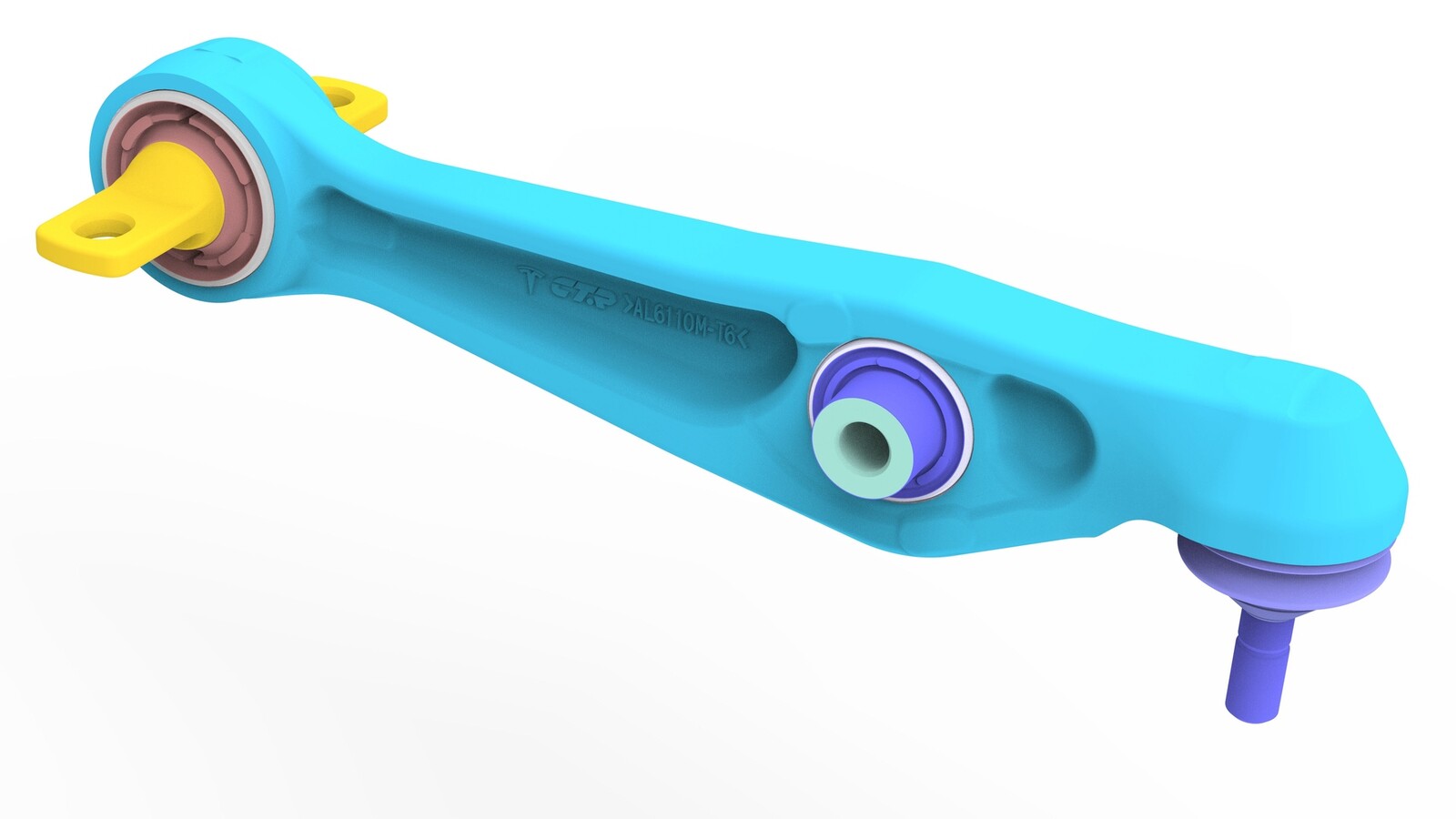

图 1. 图示为 Model 3；Model Y 与之类似
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。

扭矩规格

表 1. 扭矩规格： 连杆 - 横向 - 下 - 前 - LH（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将左前下方横向连杆固定到副车架的螺栓（2 个）
135 Nm (99.6 lbs-ft)
  • 21 毫米套筒
  • 6 英寸加长件
更换 1109912-00-B 或更高版本
将左侧支柱固定到左前下方横向连杆的螺栓和螺母
106 Nm (78.2 lbs-ft)
106 Nm (78.2 lbs-ft)
  • 21 毫米套筒
重复使用
将左前下方横向连杆固定到转向节的螺母
180 Nm (132.7 lbs-ft)
  • 22 毫米套筒
更换 1109263-00-B 或更高版本

拆卸

  1. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
  2. 拆下左前轮毂。请参阅轮毂总成（拆卸和安装）。
  3. 拆下前流线型护板。请参阅面板 - 流线型护板 - 前（非结构化电池组） （拆卸和更换）。
  4. 拆下并弃置将左前下方横向连杆固定到副车架的螺栓（2 个）。
    提示： 推荐使用以下工具：
    • 21 毫米套筒
    • 6 英寸加长件
  5. 拆下将左侧支柱固定到左前下方横向连杆的螺栓和螺母，然后将左前下方横向连杆从车辆上拆下。
    提示： 推荐使用以下工具：
    • 21 毫米套筒
  6. 拆下并弃置将左前下方横向连杆固定到转向节的螺母。
    提示： 如果无法使用冲击枪拆下螺母，请使用带梅花 T45 套筒的 3/8 英寸棘轮反向固定内侧螺栓，然后使用 22 毫米组合扳手拆下螺母。
    提示： 推荐使用以下工具：
    • 22 毫米套筒

安装

  1. 将左前下方横向连杆放置到车辆上。
  2. 手动拧紧将左侧支柱固定到左前下方横向连杆的螺栓和螺母。
    106 Nm (78.2 lbs-ft)
    106 Nm (78.2 lbs-ft)
    提示： 推荐使用以下工具：
    • 21 毫米套筒
    • 21 毫米组合扳手
  3. 在协助下，手动拧紧新螺栓（2 个），将左前下方横向连杆固定到前副车架。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    仅可安装零件号为 PN 1109912-00-B（中国 1109912-99-B）或更高版本的螺栓，这些螺栓螺纹上涂抹了螺纹胶。
    Informational PurposesAn informational icon, calling your attention
    注
    使用冲压工具对齐紧固件。
    提示： 推荐使用以下工具：
    • 21 毫米套筒
    • 6 英寸加长件
  4. 安装一个新螺母，将左前下方横向连杆固定到转向节。
    180 Nm (132.7 lbs-ft)
    提示： 推荐使用以下工具：
    • 22 毫米套筒
    • 22 毫米组合扳手
    • 回旋头棘轮/回旋头扭矩扳手
    • 梅花 T45 套筒
  5. 紧固将左前下方横向连杆固定到前副车架的螺栓（2 个）。
    135 Nm (99.6 lbs-ft)
    提示： 推荐使用以下工具：
    • 21 毫米套筒
    • 6 英寸加长件
  6. 在车辆右侧，检查将右前下方横向连杆固定到前副车架的螺栓上是否有橙色油性记号笔标记。
    • 如果螺栓上有橙色油性记号笔标记，请转至步骤10。
    • 如果螺栓上没有橙色油性记号笔标记，请继续进行下一步骤，逐个替换螺栓。
      Informational PurposesAn informational icon, calling your attention
      注
      逐个替换螺栓，以便将横向连杆固定在相对于副车架的原始位置。
  7. 拆下并弃置将右前下方横向连杆固定到前副车架的前部螺栓，然后安装新的前部螺栓，将右前下方横向连杆固定到前副车架。
    135 Nm (99.6 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    仅可安装零件号为 PN 1109912-00-B（中国 1109912-99-B）或更高版本的螺栓，这些螺栓螺纹上涂抹了螺纹胶。
    提示： 推荐使用以下工具：
    • 21 毫米套筒
  8. 使用橙色油性记号笔标记将右前下方横向连杆固定到前副车架的前部螺栓。
  9. 对将右后下方横向连杆固定到前副车架的后部螺栓重复步骤7和8。
  10. 安装前流线型护板。请参阅面板 - 流线型护板 - 前（非结构化电池组） （拆卸和更换）。
  11. 拆下将左前制动盘固定到转向节的螺栓。
    提示： 推荐使用以下工具：
    • 10 毫米套筒

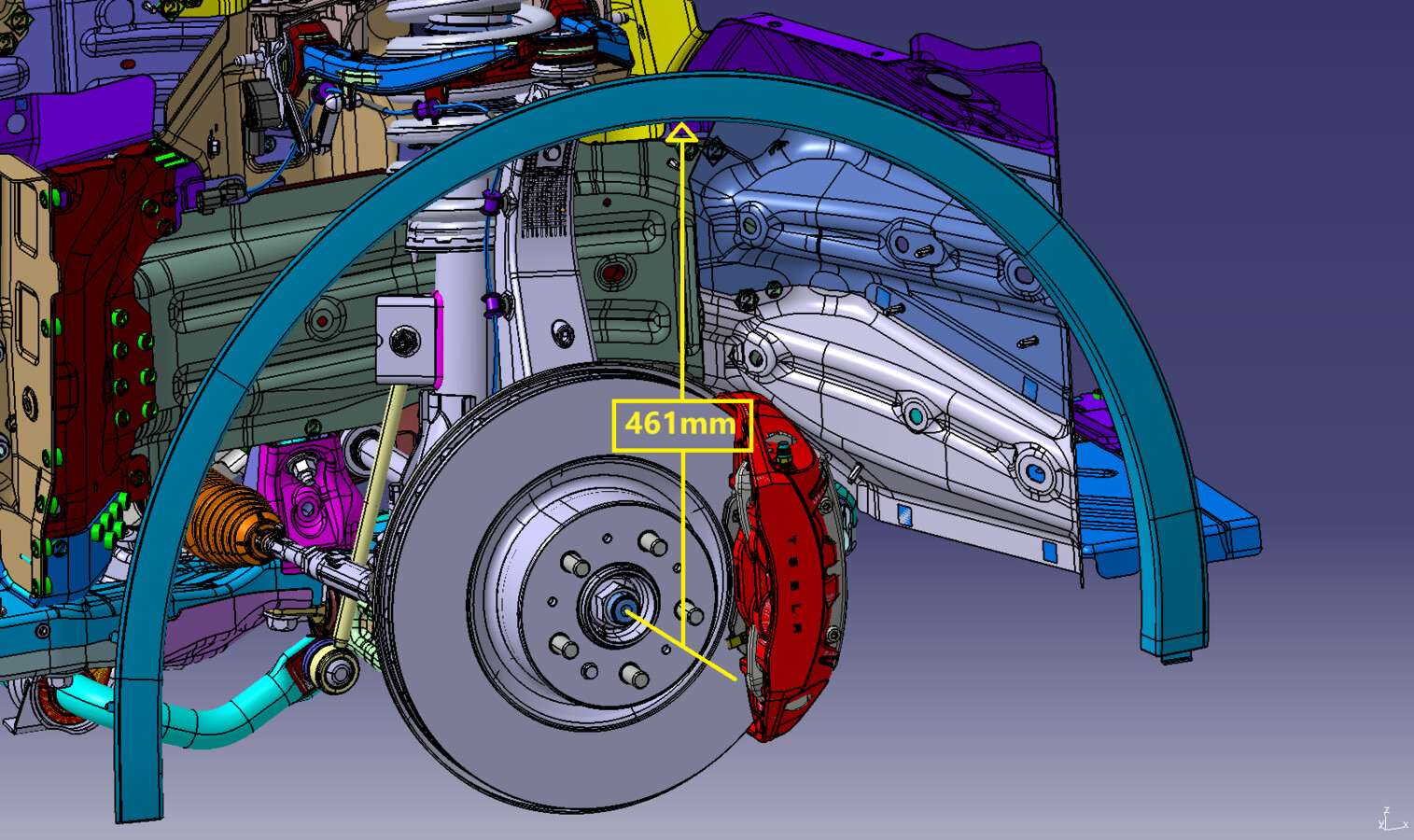

  12. 在左前轮毂轴承上安装一个轮毂轴承千斤顶适配器，然后使用支架将左前悬架支撑在行驶高度（461 毫米）。
    Informational PurposesAn informational icon, calling your attention
    注
    作为一项检查，测量翼子板底部到轴中心的距离，以确保将左侧悬架设置为接近行驶高度。
    提示： 推荐使用以下工具：
    • 轮毂轴承千斤顶适配器 - 1459409-00-A
  13. 紧固将左侧支柱固定到左前下方横向连杆的螺栓
    106 Nm (78.2 lbs-ft)
    106 Nm (78.2 lbs-ft)
    提示： 推荐使用以下工具：
    • 21 毫米套筒
    • 6 英寸加长件
  14. 将支架和轮毂轴承千斤顶适配器从车辆上拆下。
  15. 安装将左前制动盘固定到转向节的螺栓。
    5 Nm (3.7 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
  16. 安装左前轮毂。请参阅轮毂总成（拆卸和安装）。
  17. 请参阅“定位要求”表，确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请将定位检查/调整添加为一项单独的活动。请参阅定位要求 - 悬架。
