悬架 - 座垫 - 驾驶位座椅(拆卸和更换)

校正代码 13071122 0.60 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 1 月 5 日:根据最新的“在不拆卸驾驶位座椅的情况下拆卸驾驶位座垫悬架”的验证重写了程序。
表 1. 扭矩规格悬架 - 座垫 - 驾驶位座椅(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
左前座椅紧固件(4 个)
33.5 Nm (24.7 lbs-ft)
  • 梅花 Plus T45 套筒
  • 棘轮/扭矩扳手
  • 无绳棘轮/冲击钻
  • 回旋头棘轮/回旋头扭矩扳手
更换 螺栓涂有螺纹胶
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
座椅底座的边缘很锋利,可能会造成人身伤害。将座椅从车辆上拆下时,以及在座椅底座上或其附近执行相关操作时,请佩戴防割手套。

拆卸

  1. 打开所有车门,降下所有车窗。
  2. 拆下左侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH(拆卸和更换)
  3. 拆下左侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH(拆卸和更换)

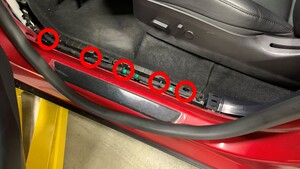

  4. 使用卡子撬具将左前座椅线束从门槛饰板卡子(5 个)上松开。

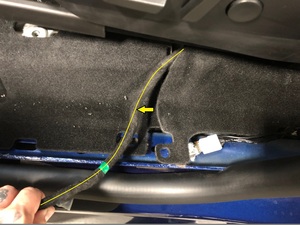

  5. 将左前座椅线束从驾驶室左前地毯下方拉出。
  6. 将左前座椅向前移动,然后拆卸并弃置左前座椅后紧固件(2 个)。
    提示: 推荐使用以下工具:
    • 梅花 Plus T45 套筒
    • 棘轮/扭矩扳手
    • 无绳棘轮/冲击钻
    • 回旋头棘轮/回旋头扭矩扳手
  7. 将左前座椅向后移动,然后拆卸并弃置左前座椅前紧固件(2 个)。
    提示: 推荐使用以下工具:
    • 梅花 Plus T45 套筒
    • 棘轮/扭矩扳手
    • 无绳棘轮/冲击钻
    • 回旋头棘轮/回旋头扭矩扳手
  8. 将左前座椅向后倾斜,以便接触左前座椅底部。
    Informational PurposesAn informational icon, calling your attention
    无需将左侧座椅线束从车身控制器上断开。移动座椅时请小心。确保未损坏地毯。

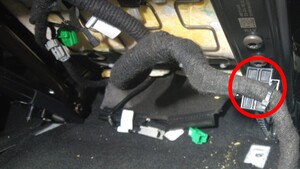

  9. 在协助下,将座椅主线束连接点下的固定卡子(4 个)从左前座椅框架上拆下。
  10. 将左前座椅移至最前端。
  11. 断开低压电源。请参阅12V/低压电源(断开和连接)

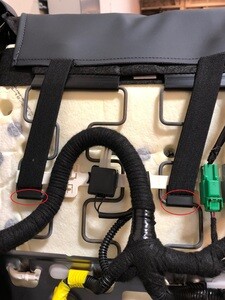

  12. 在协助下,松开用于固定座椅靠背饰板下部的卡子(2 个),然后将座椅靠背板移出作业区。

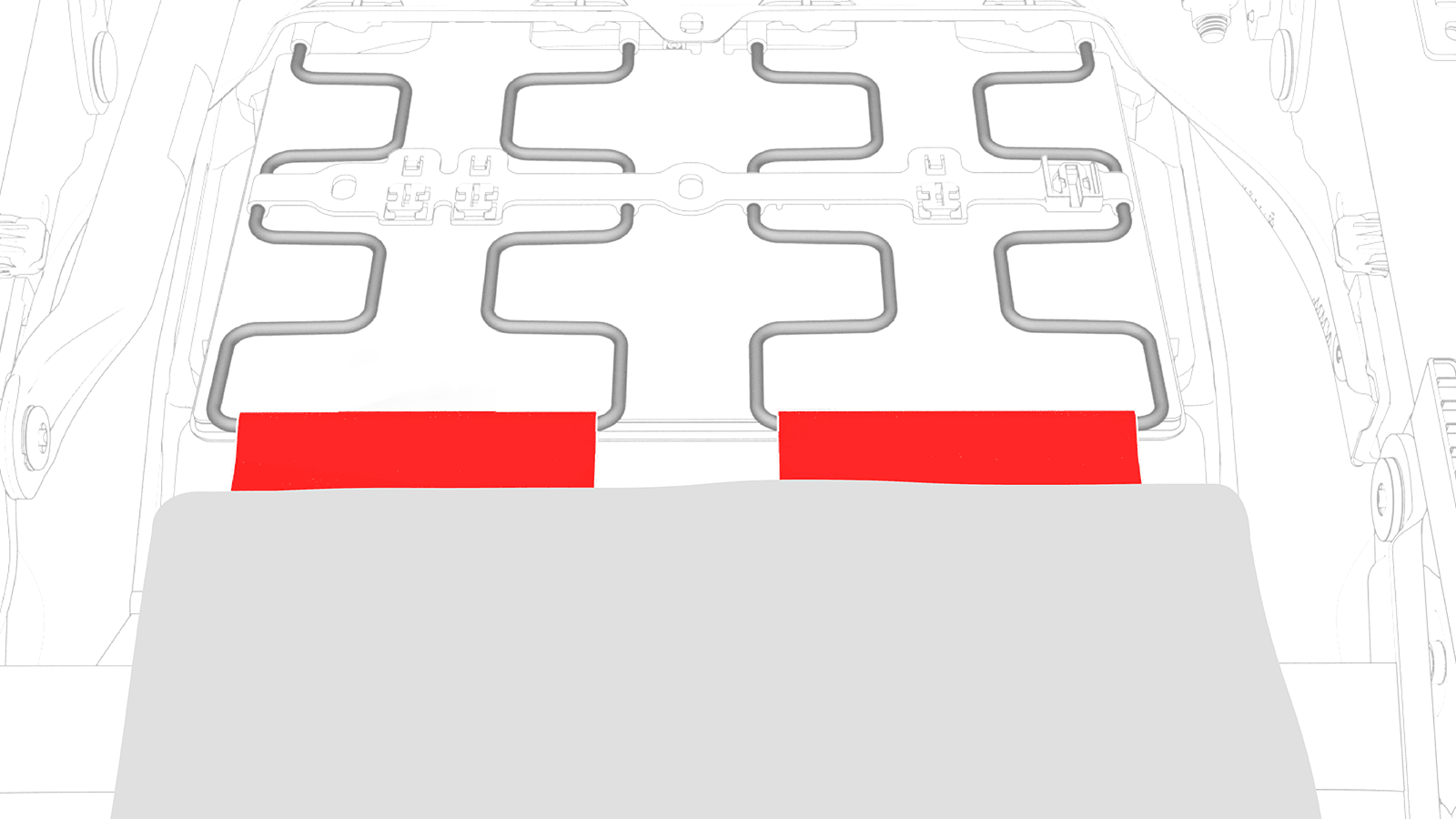

  13. 在协助下,松开将座垫泡沫固定到座椅悬架的卡子(2 个)。

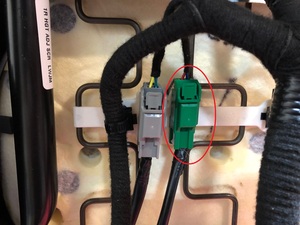

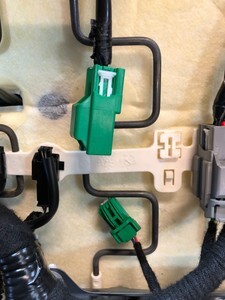

  14. 断开靠背加热器连接器,然后将连接器从座椅底部分离。

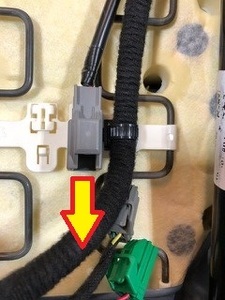

    Informational PurposesAn informational icon, calling your attention

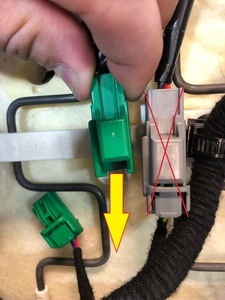

    将连接器径直向下滑动后从座椅总成上松开

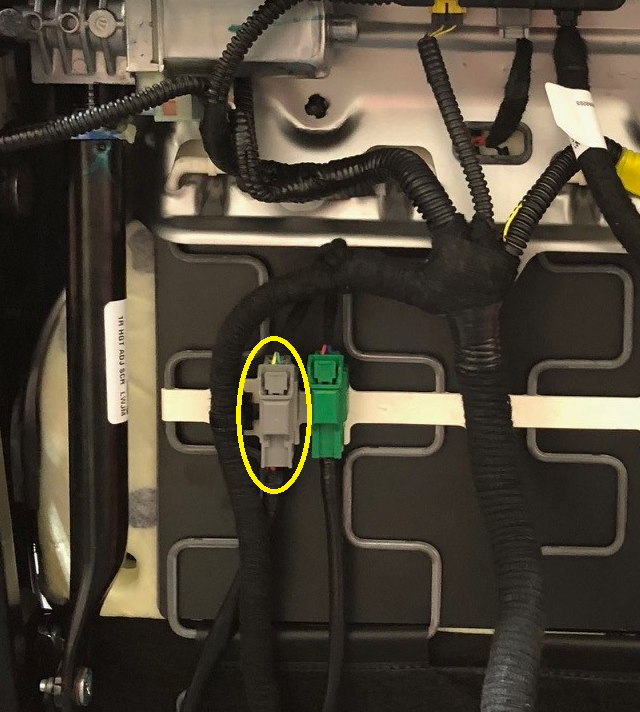

  15. 断开座垫加热垫连接器,然后将连接器从座椅底部分离。

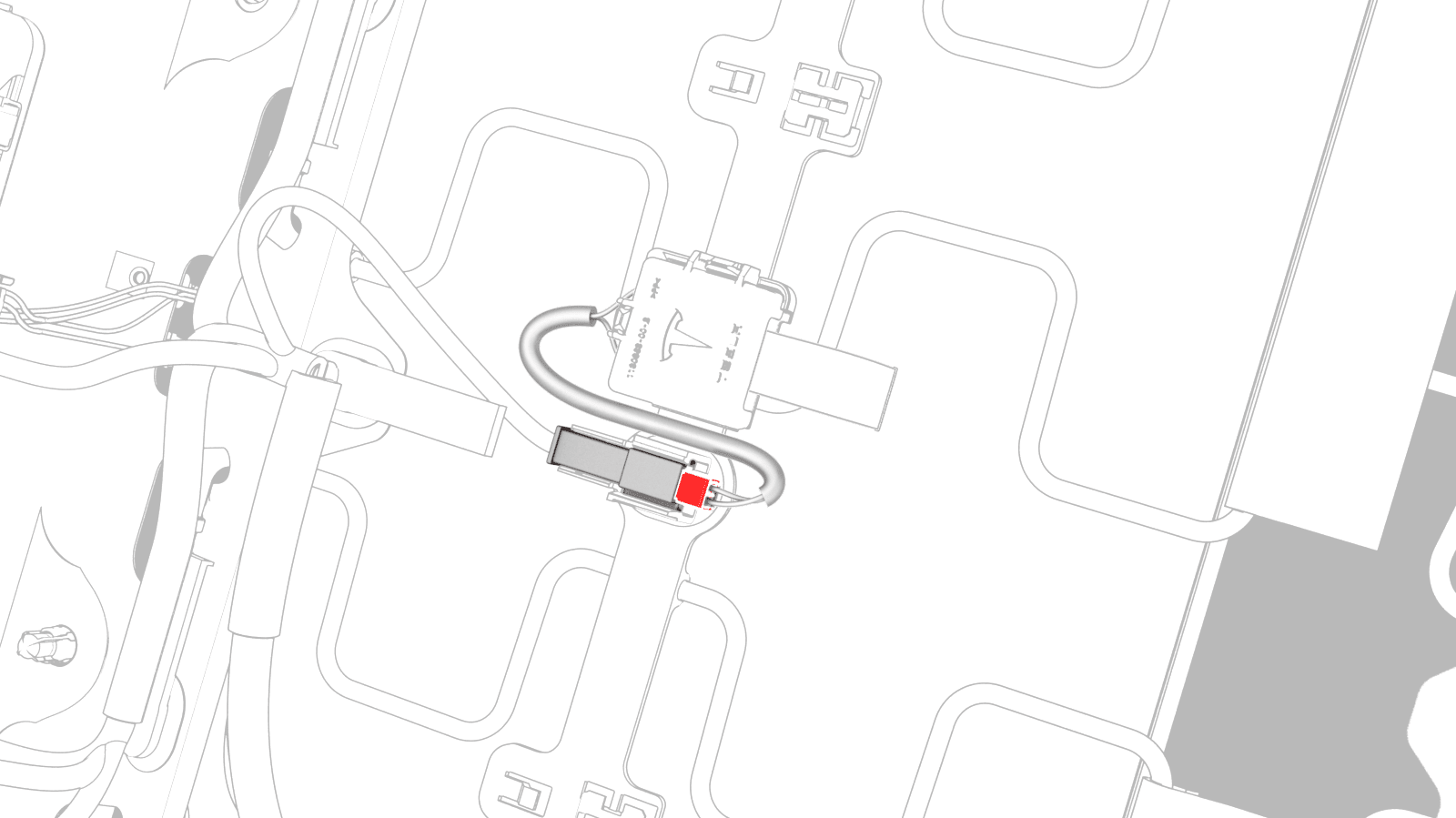

  16. 断开座椅占用传感器连接器。

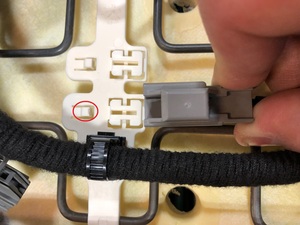

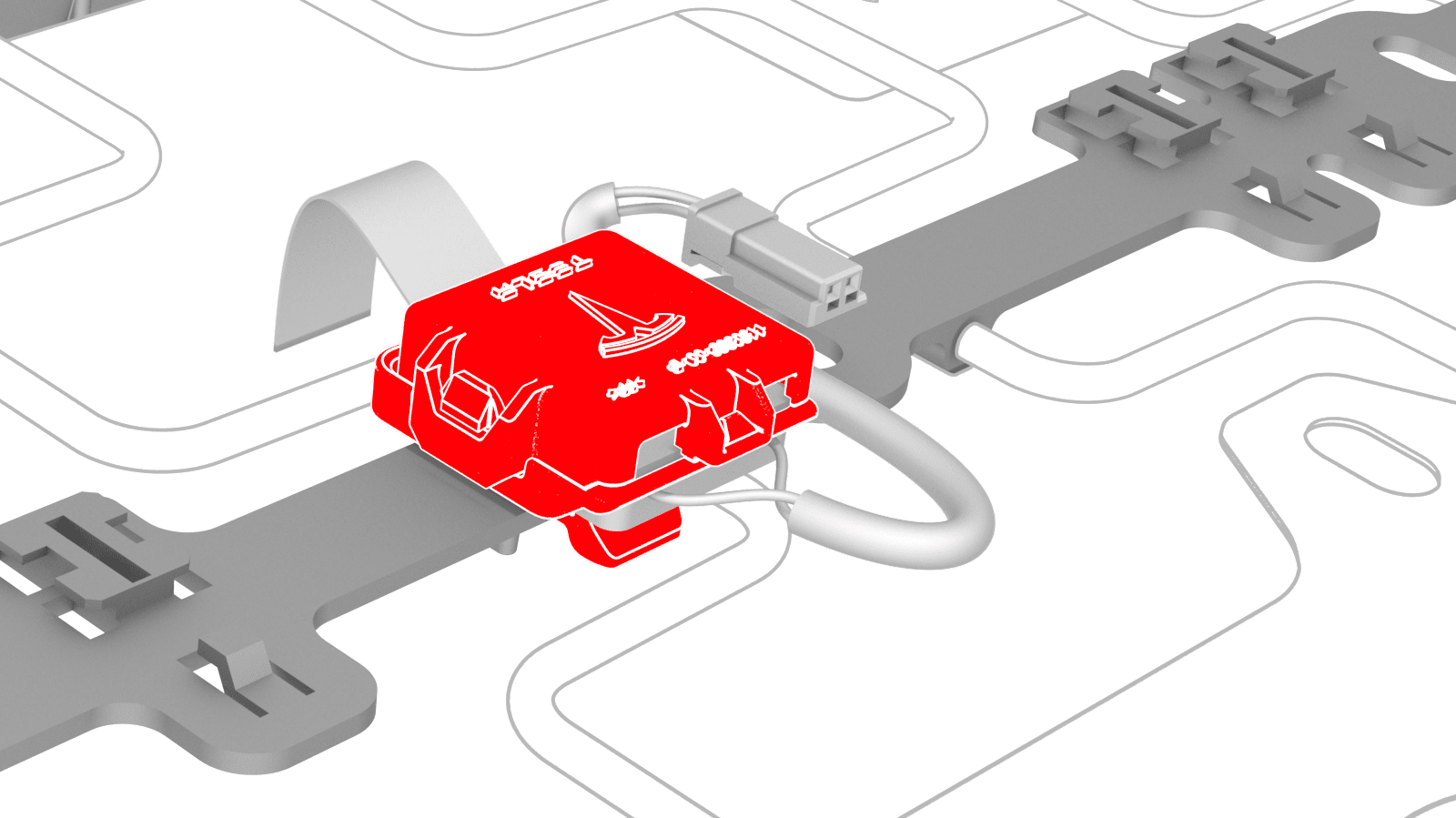

  17. 松开将座椅占用传感器固定到座椅底部的卡子,然后将传感器从座椅底部分离。
    Informational PurposesAn informational icon, calling your attention
    按压固定夹并将传感器拉出,将其从座椅框架上松开。

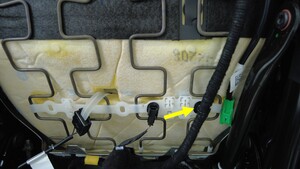

  18. 拆卸将座椅占用传感器连接器和左侧座椅线束固定到座垫悬架的卡子(2 个)。
  19. 在协助下,将左前座垫悬架上部从座椅框架上拆下。
    Informational PurposesAn informational icon, calling your attention
    反向使用卡子撬具,将座椅悬架拆下。向下按压座椅悬架,注意用力适度,将悬架彻底从座椅框架上分离。
  20. 在协助下,将左前座垫悬架从座椅框架上拆下。
    Informational PurposesAn informational icon, calling your attention
    将座椅悬架向下旋转至水平位置,然后向上提起,以将座椅悬架下部拆下。

安装

  1. 在协助下,将左前座垫悬架下部安装到座椅框架上。
    Informational PurposesAn informational icon, calling your attention
    使用卡子将座椅悬架水平固定到座椅框架上,然后将悬架向上旋转。
  2. 在协助下,将左前座垫悬架上部安装到座椅框架上。
    Informational PurposesAn informational icon, calling your attention
    反向使用卡子撬具,将座椅悬架安装到位。向下按压座椅悬架,注意用力适度,将悬架安装到座椅框架内侧。
  3. 紧固将座垫加热垫连接器固定到座椅底部的卡子,然后连接连接器。
    Informational PurposesAn informational icon, calling your attention
    将连接器滑入座椅框架卡子,以固定连接器。
  4. 紧固将靠背加热器连接器固定到座椅底部的卡子,然后连接连接器。
    Informational PurposesAn informational icon, calling your attention
    将连接器滑入座椅框架卡子,以固定连接器。
  5. 安装将座椅占用传感器连接器和左侧座椅线束固定到座垫悬架的卡子(2 个)。
  6. 将座椅占用传感器安装到座椅底部,然后紧固将传感器固定到座椅底部的卡子。
  7. 紧固将座椅占用传感器固定到座椅总成的卡子,然后连接占用传感器电气连接器。
  8. 连接低压电源。请参阅12V/低压电源(断开和连接)
  9. 将左前座椅移至最后端。
  10. 在协助下,将座椅主线束连接点下的固定卡子(4 个)安装到左前座椅框架。
    Informational PurposesAn informational icon, calling your attention
    卡子数量可能有所不同。
  11. 紧固将座垫固定到座椅悬架的卡子(2 个)。
  12. 固定将座椅靠背饰板下部固定到座椅悬架的卡子。
    Informational PurposesAn informational icon, calling your attention
    确保系带紧固,装配正确。
  13. 扶起左前座椅。
    Informational PurposesAn informational icon, calling your attention
    移动座椅时请小心。确保未损坏地毯。
  14. 将左前座椅线束固定到驾驶室左前地毯下方。
  15. 将左前座椅线束安装到门槛饰板卡子(5 个)。
  16. 安装新的左前座椅前部紧固件(2 个)。
    33.5 Nm (24.7 lbs-ft)
    提示: 推荐使用以下工具:
    • 梅花 Plus T45 套筒
    • 棘轮/扭矩扳手
    • 无绳棘轮/冲击钻
    • 回旋头棘轮/回旋头扭矩扳手
  17. 将左前座椅向前移动,然后安装新的左前座椅后紧固件(2 个)。
    33.5 Nm (24.7 lbs-ft)
    提示: 推荐使用以下工具:
    • 梅花 Plus T45 套筒
    • 棘轮/扭矩扳手
    • 无绳棘轮/冲击钻
    • 回旋头棘轮/回旋头扭矩扳手
  18. 安装左侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH(拆卸和更换)
  19. 安装左侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH(拆卸和更换)
  20. 将左前座椅移回原位。
  21. 升起所有车窗,关闭所有车门。
