套管 - 后驱动单元 - RH (4DU)（拆卸和更换）
校正代码 40012412 3.78 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至 ServiceManualFeedback@tesla.com。。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2025-04-08: 发布了新的程序。
拆卸
- 拆卸后驱动单元。请参阅 驱动单元 - 后 (4DU)（拆卸和安装）。
-

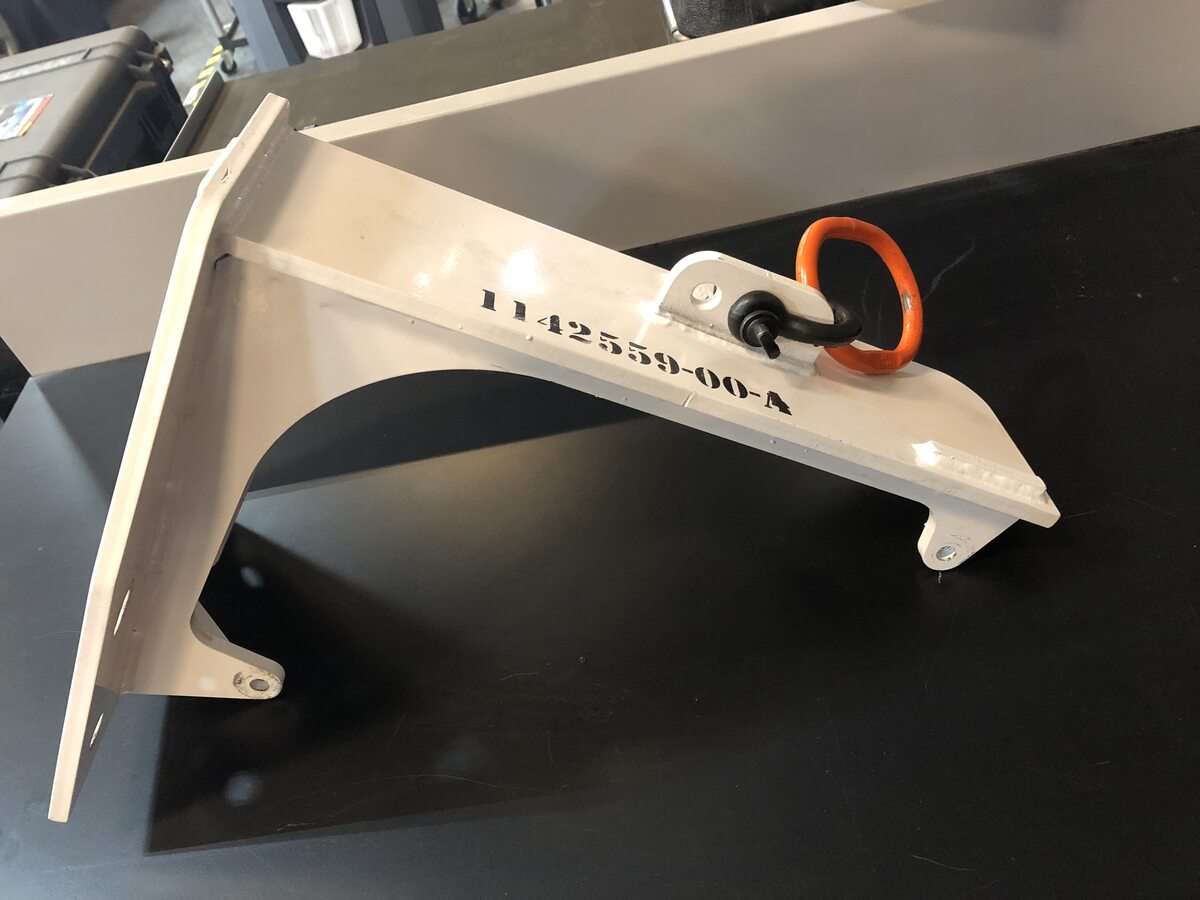

将后驱动单元发动机支架适配器固定到后驱动单元
注3 个螺栓，15 毫米，3 个螺母，15 毫米；手动拧紧。建议寻求他人协助。
-

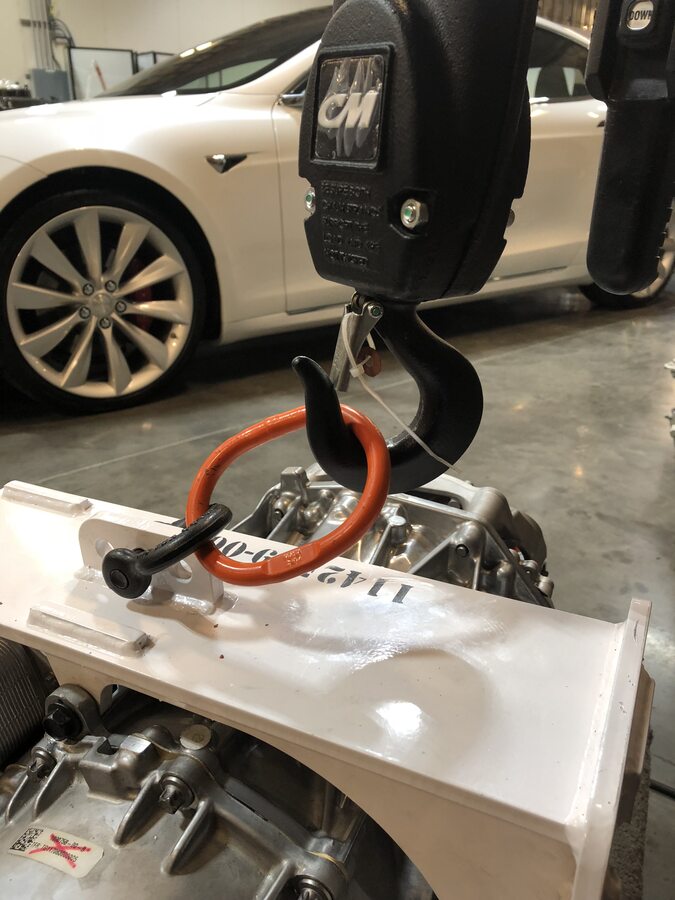

将起重机架挂钩固定到后驱动单元适配器上。
-

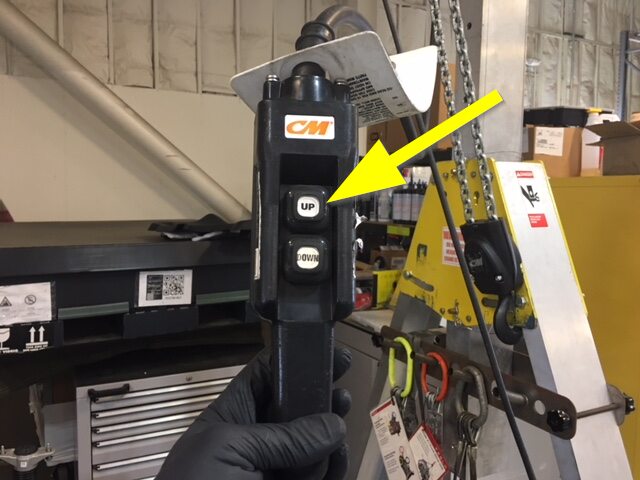

使用起重机架举升后驱动单元总成，以便将总成安装到发动机支架上。
-

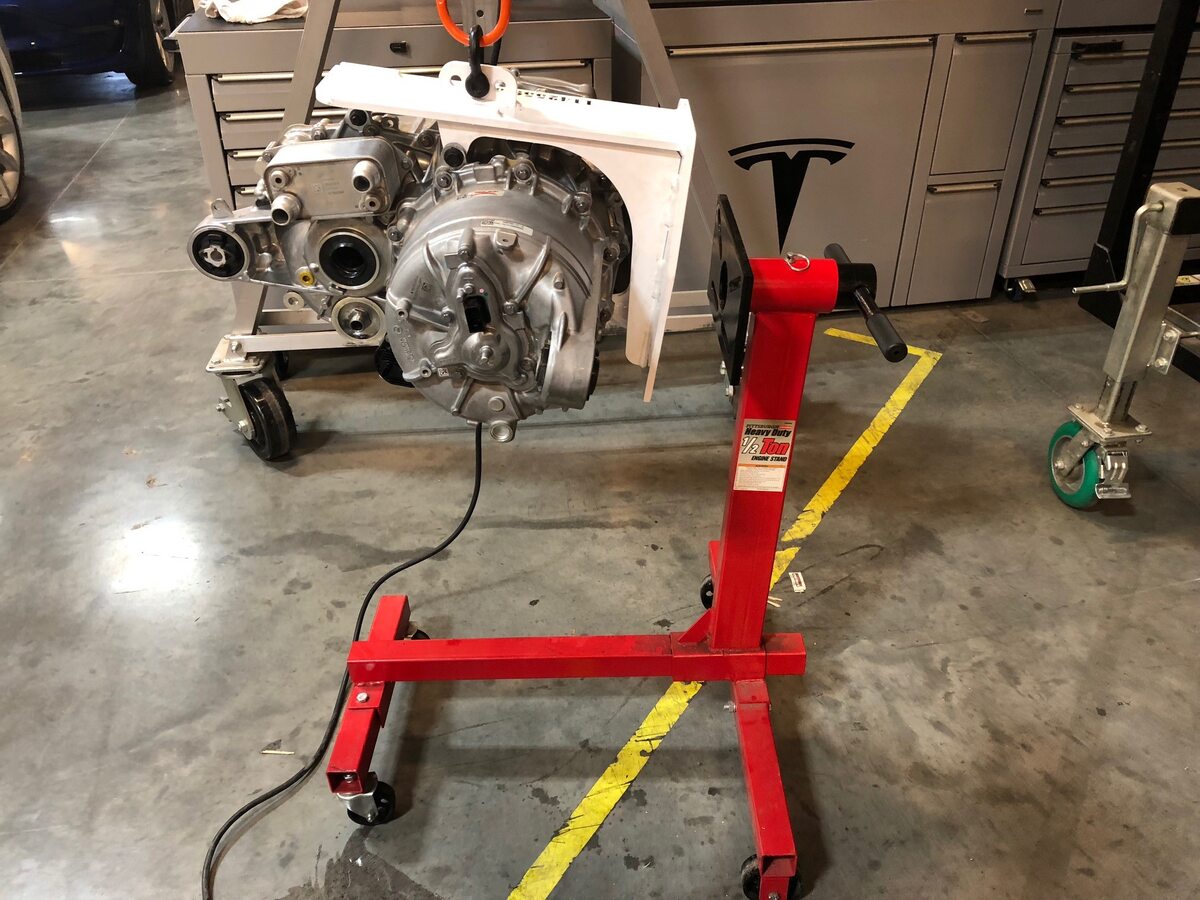

将发动机支架移动到位。
-
将后驱动单元适配器安装到发动机支架上。
注4 个螺栓，18 毫米，4 个螺母，18 毫米。
-

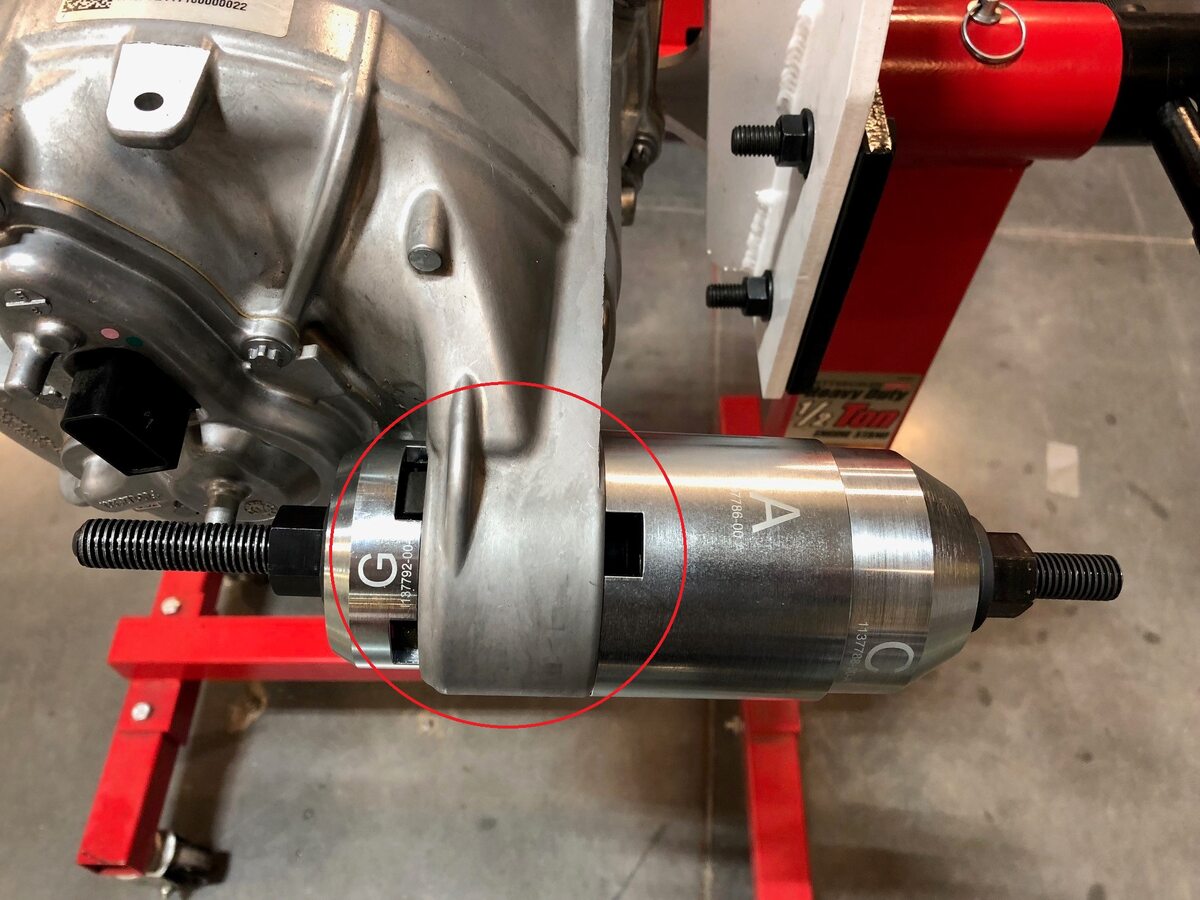

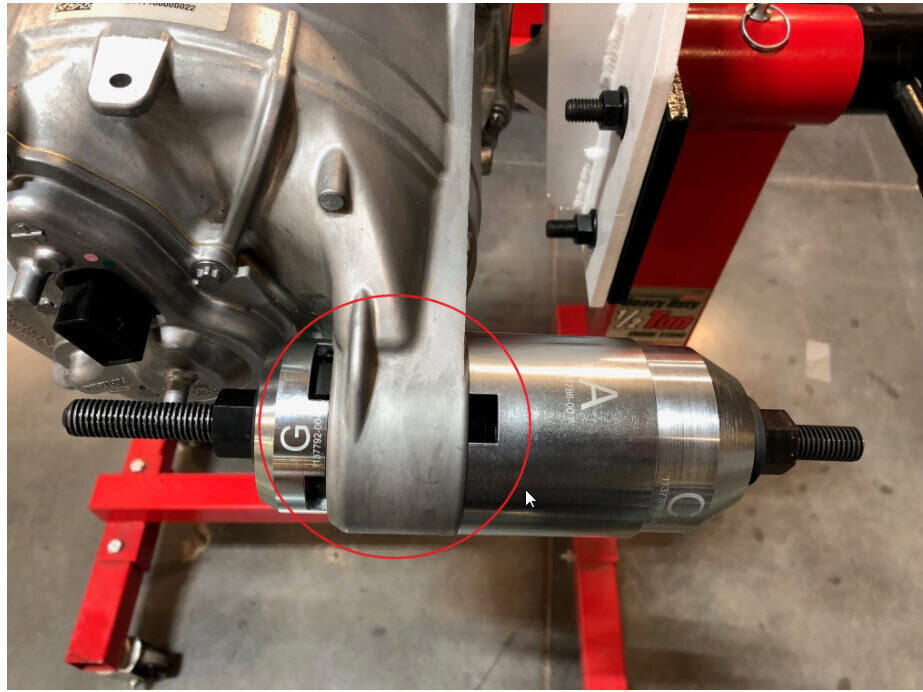

将衬套拆卸工具安装到变速箱衬套上。

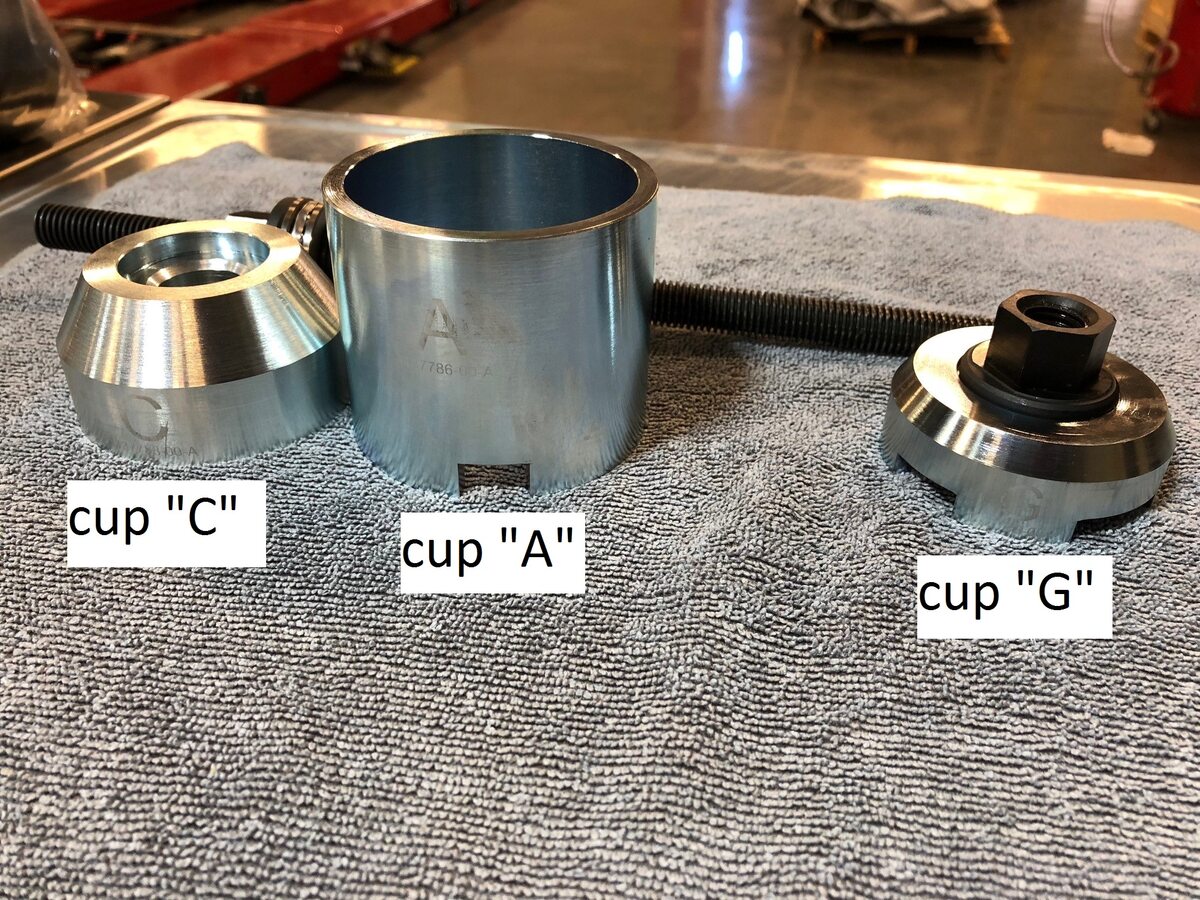

注2 个螺母，22 毫米。使用 “C”、“A” 和 “G” 型罩帽将衬套推出。始终在轴承一侧推动并握住另一侧。
-
将变速箱衬套从铸件中压出。

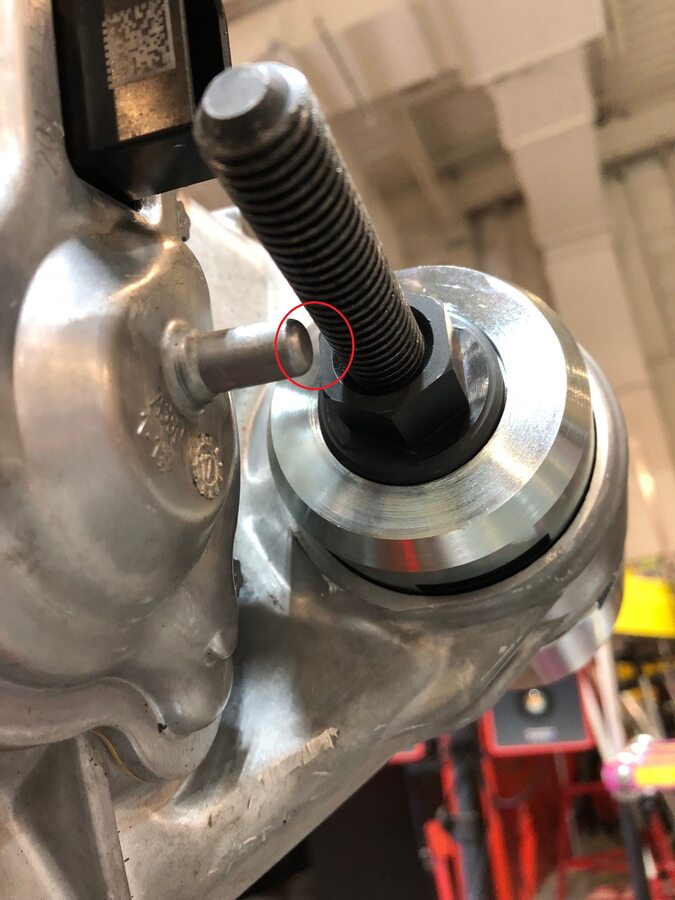

注安装套管拆卸工具时，应使轴承远离驱动单元，螺纹杆距离后驱动单元 (RDU) 部件非常近，如果从驱动单元侧推动套管，可能会损坏工具/后驱动单元 (RDU)。
-

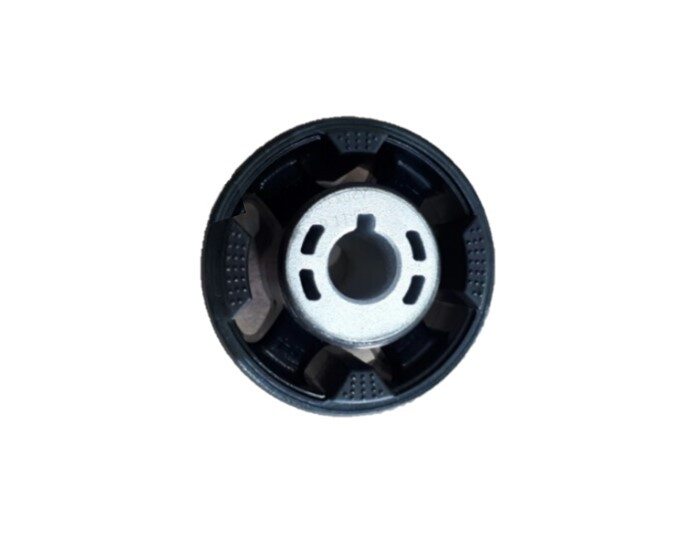

分离衬套工具并拆下变速箱衬套。
安装
-
准备好工具，将新的变速箱衬套压入。

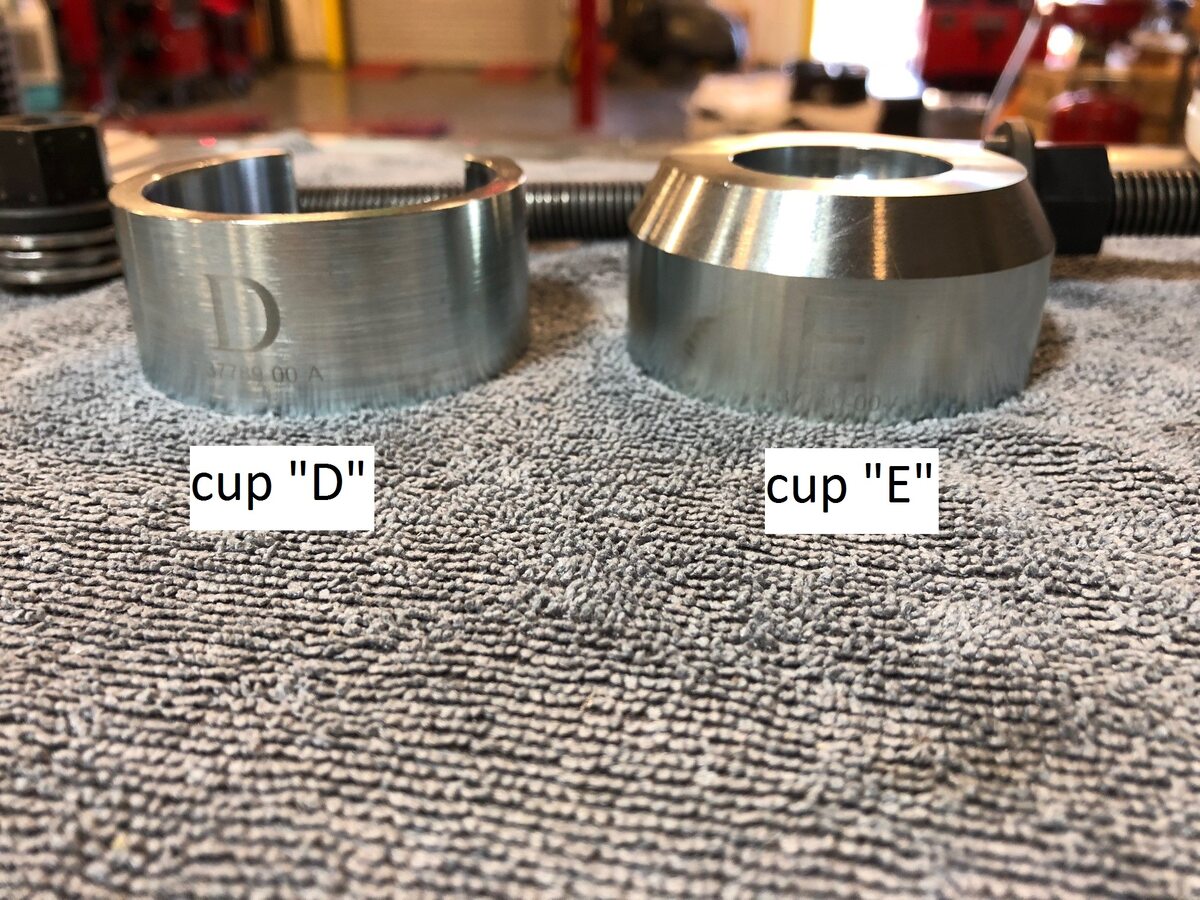

注注2 个螺母，22 毫米。使用 “D” 和 “E” 型罩帽安装衬套。始终在轴承一侧推动并握住另一侧。
-

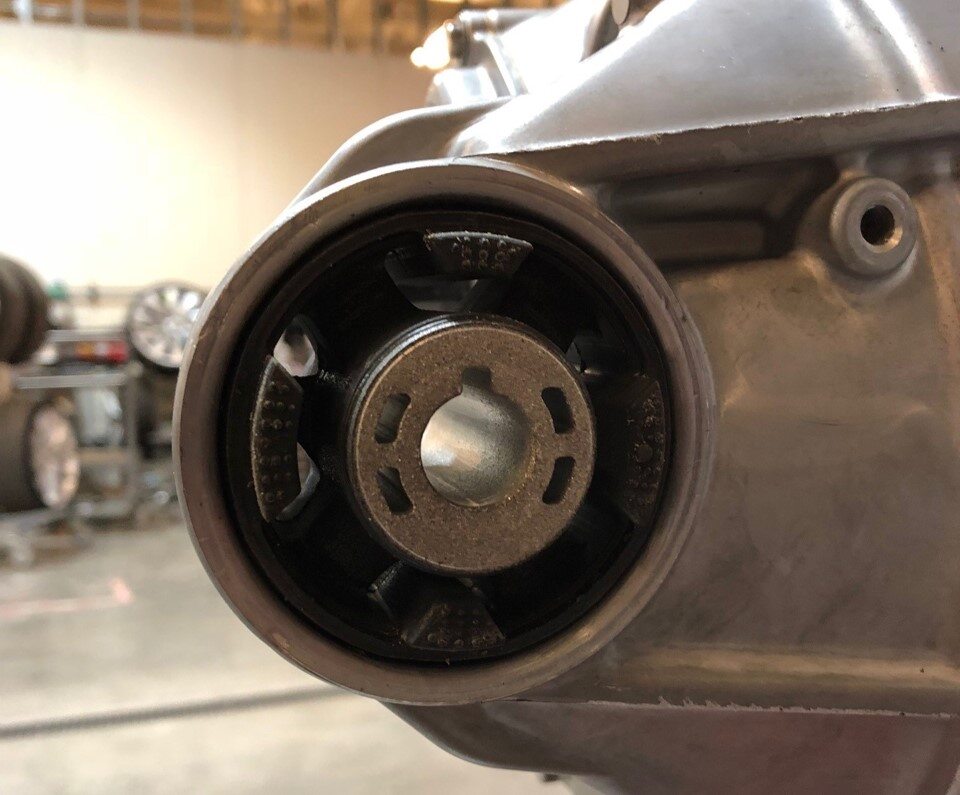

压入新的变速箱衬套。
- 分离衬套工具，然后将其从驱动单元上拆下。
- 使用起重机架挂钩支撑后驱动单元发动机支架适配器，施加张力。
-

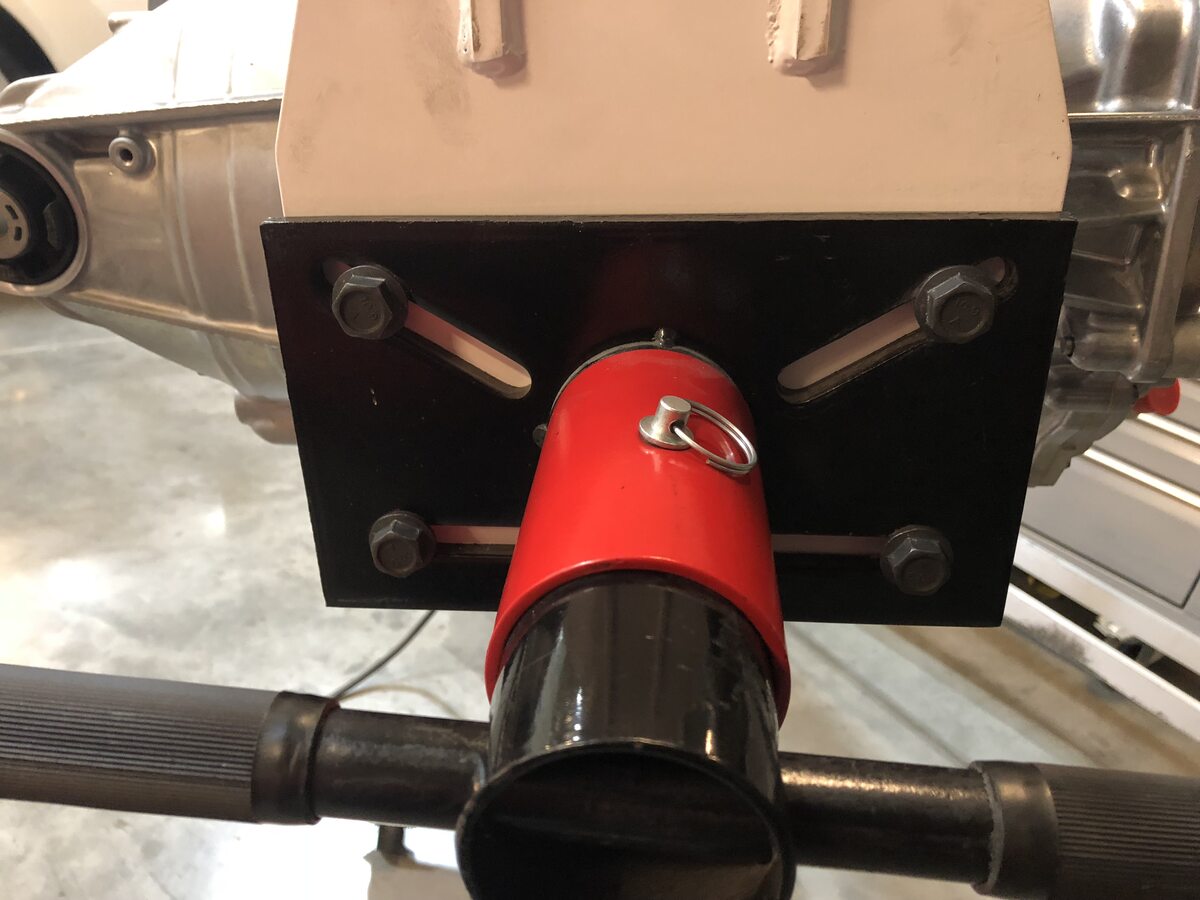

拆卸将后驱动单元发动机支架适配器固定到发动机支架的螺栓，然后将发动机支架置于一旁。
注4 个螺栓，18 毫米，4 个螺母，18 毫米

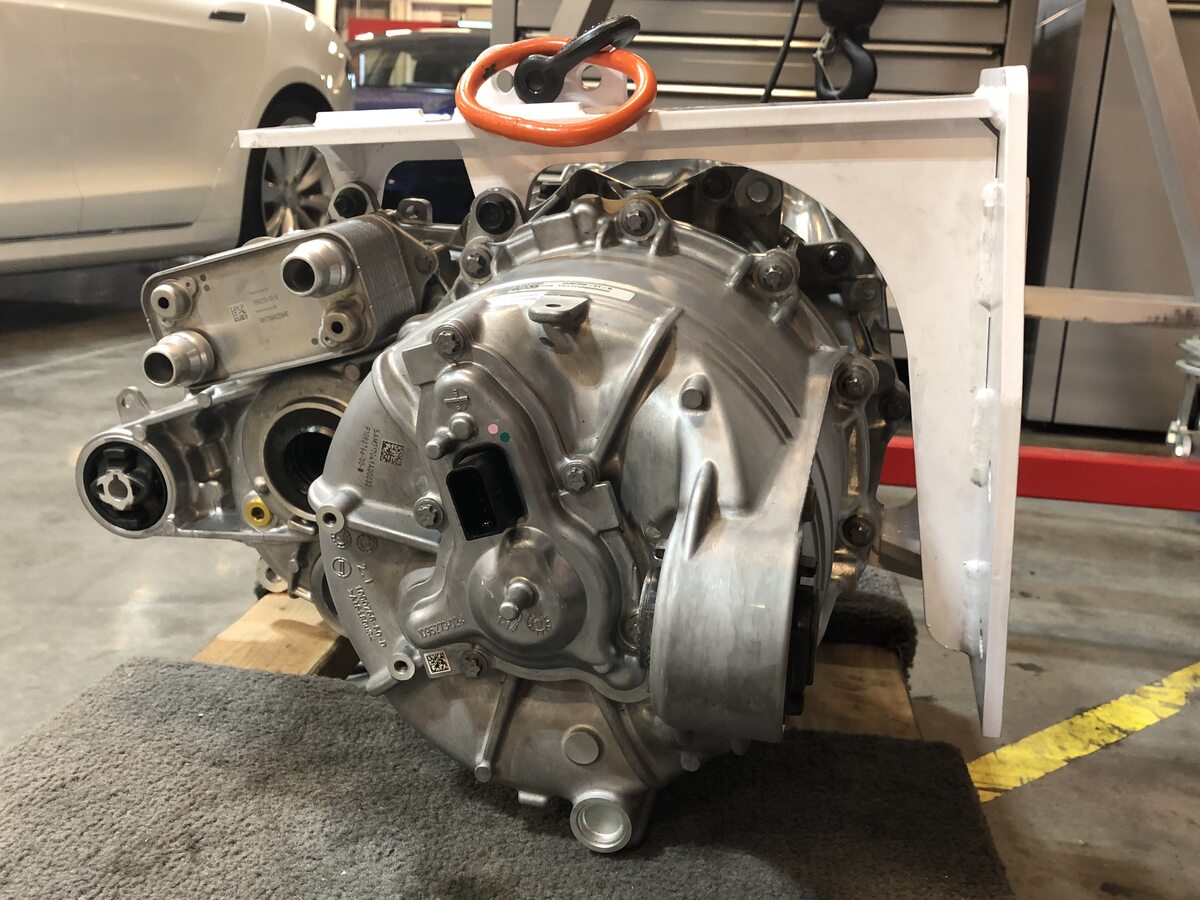

- 将后驱动单元和发动机支架适配器降到板条箱上
-
将起重机架挂钩从后驱动单元适配器上拆下后置于一旁。
-
将后驱动单元发动机支架适配器从后驱动单元上拆下。
注3 个螺栓，15 毫米，3 个螺母，15 毫米
- 安装后驱动单元。请参阅 驱动单元 - 后 (4DU)（拆卸和安装）。
- 请参阅“定位要求”表，以确定是否需要 EPAS 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请作为一项单独的工项添加定位检查/调整。请参阅 定位要求 - 悬架。
