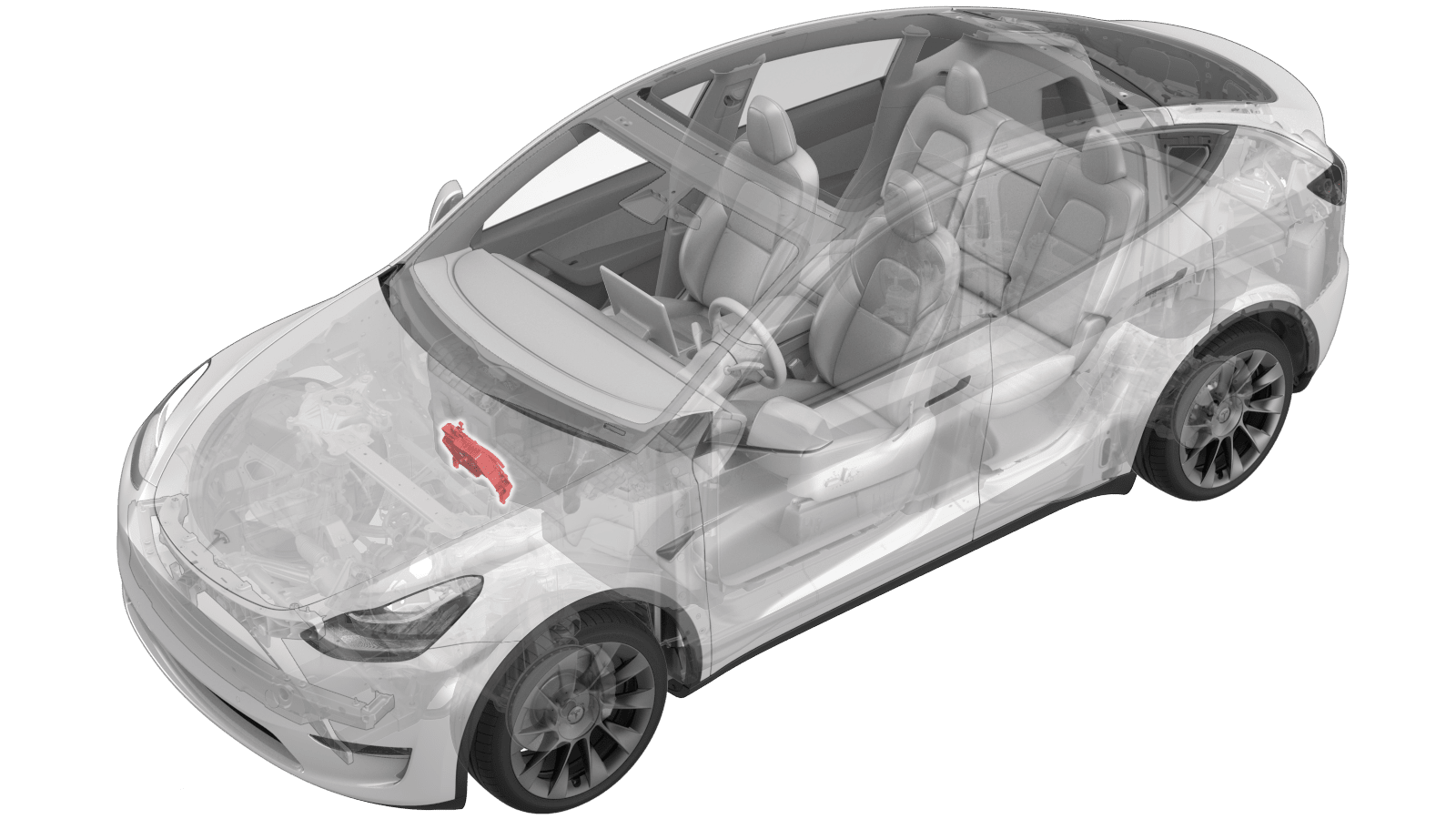

模块 - 车身控制器 - 前（拆卸和更换）

校正代码 17152912 0.96 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 11 月 24 日：将雨刮器例行程序添加到了安装步骤中。

扭矩规格

表 1. 扭矩规格： 模块 - 车身控制器 - 前（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将 HVAC 气室外管固定到车辆的螺栓
4 Nm (2.9 lbs-ft)
  • 10 毫米套筒
  • 1/4 英寸标准回旋头棘轮
  • 1/4 英寸回旋头扭矩扳手（仅适用于安装程序）
重复使用
将前车身控制器模块护板总成固定到车辆的螺栓（2 个）
8.5 Nm (6.3 lbs-ft)
  • 10 毫米套筒
  • 1/4 英寸标准回旋头棘轮
  • 1/4 英寸回旋头扭矩扳手（仅适用于安装程序）
  • 4 英寸加长件
重复使用
将线束导件固定到前车身控制器模块的螺栓（2 个）
6 Nm (4.4 lbs-ft)
  • 8 毫米 12 角组合扳手
  • 8 毫米套筒
  • 1/4 英寸标准棘轮
  • 1/4 英寸扭矩扳手（仅适用于安装程序）
  • 2 英寸加长件
更换
将前车身控制器模块固定到车辆的螺栓（3 个）
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒
  • 1/4 英寸标准棘轮
  • 1/4 英寸扭矩扳手（仅适用于安装程序）
  • 10 英寸加长件
重复使用
将前车身控制器模块接地带固定到车身的螺栓
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒
  • 1/4 英寸标准回旋头棘轮
  • 1/4 英寸扭矩扳手（仅适用于安装程序）
更换
将接地带固定到前车身控制器模块的螺栓
9 Nm (6.6 lbs-ft)
  • 10 毫米深套筒
  • 1/4 英寸标准回旋头棘轮
  • 1/4 英寸扭矩扳手（仅适用于安装程序）
重复使用

拆卸

  1. 打开左前车门，降下左前车窗。
  2. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  3. 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  4. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  5. 拆下 12V 辅助电池。请参阅12V/低压电池（拆卸和更换）。
  6. 拆下将暖通空调 (HVAC) 气室外管固定到车辆的螺栓。
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 1/4 英寸标准回旋头棘轮
    • 1/4 英寸回旋头扭矩扳手（仅适用于安装程序）
  7. 小心地撬动将暖通空调 (HVAC) 气室外管固定到车辆的卡子（2 个）和销，然后将外管从车上拆下。

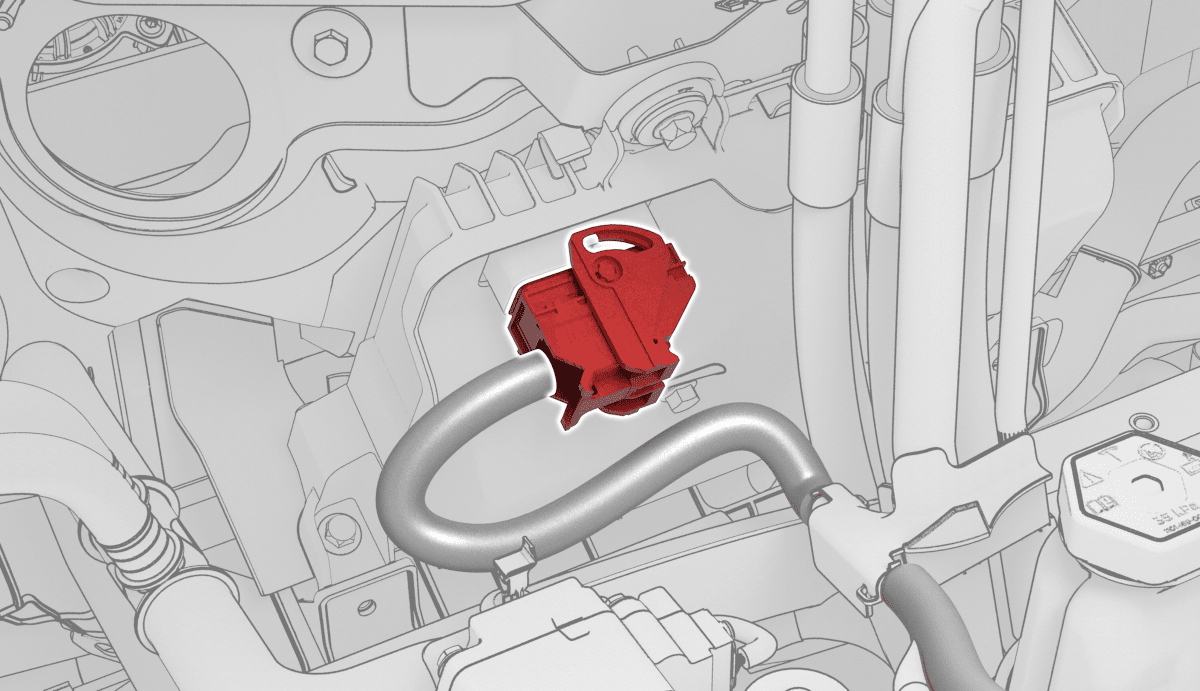

  8. 松开将 12V 正极电缆固定到前车身控制器模块的卡子。
  9. 松开连接器锁，然后将温度次线束从前车身控制器模块上断开。
  10. 拆下将前车身控制器模块护板总成固定到车辆的螺栓（2 个），然后将其从车辆上拆下。
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 1/4 英寸标准回旋头棘轮
    • 1/4 英寸回旋头扭矩扳手（仅适用于安装程序）
    • 4 英寸加长件

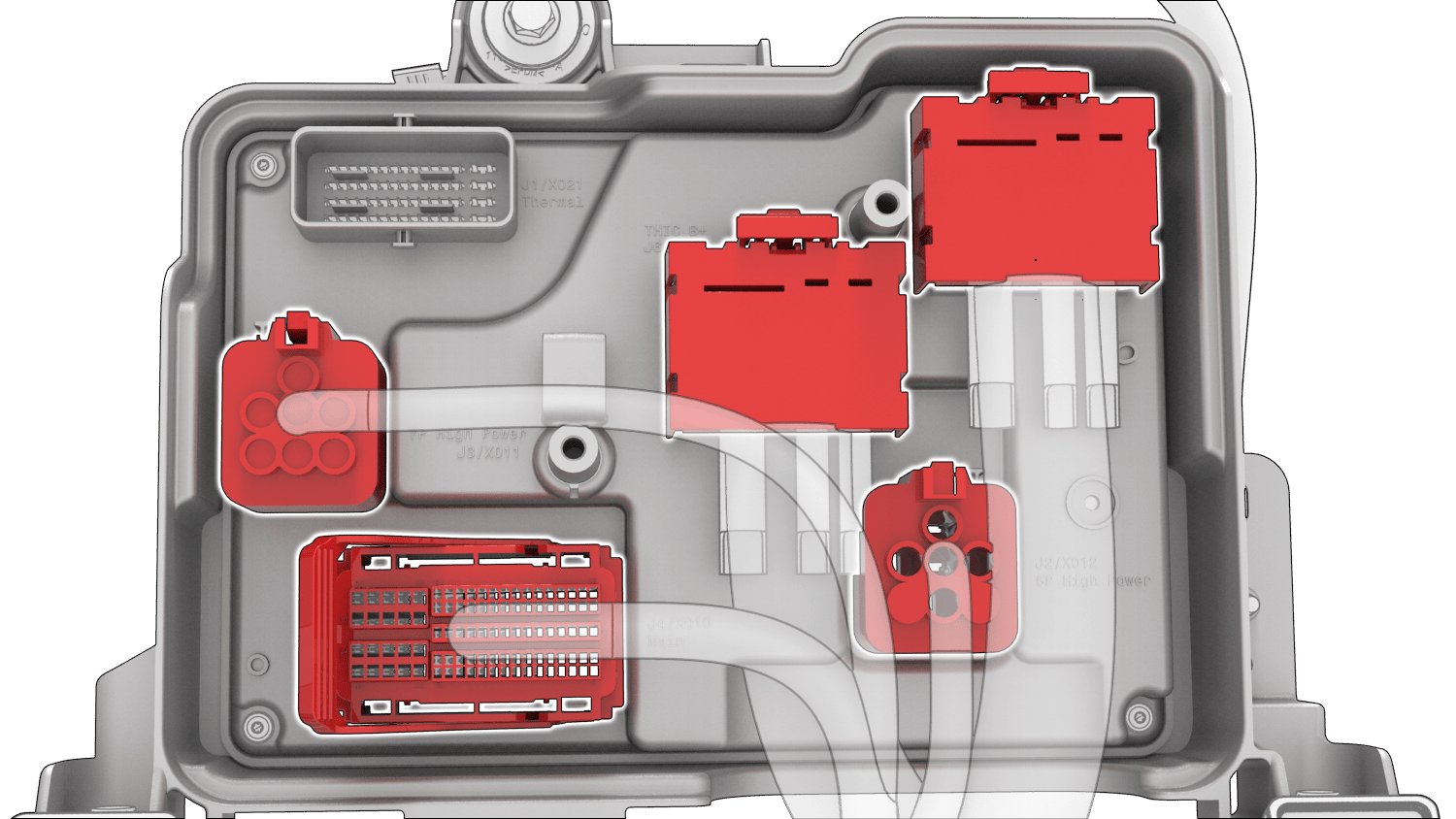

  11. 将剩余的连接器（5 个）从前车身控制器模块前部断开。
    Informational PurposesAn informational icon, calling your attention
    注
    如果有连接器锁，请先解锁，然后再断开连接器。
  12. 拆下并弃用将线束导件固定到前车身控制器模块的螺母（2 个）。
    提示： 推荐使用以下工具：
    • 8 毫米 12 角组合扳手
    • 8 毫米套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
    • 2 英寸加长件
  13. 将线束导件略微向前、向上转动，将温度套件卡子从前车身控制器模块上松开。
  14. 拆下将前车身控制器模块固定到车辆的螺栓（3 个）。
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
    • 10 英寸加长件
  15. 拆下将前车身控制器模块接地带固定到车身的螺栓。
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 1/4 英寸标准回旋头棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
  16. 将前车身控制器模块从车辆上拆下。
    提示： 将线束连接器向下推以留出空间，然后轻轻地将控制器底部从 BIW 温度套件孔中撬出来。将控制器向前、向上摆动，以便从顶部温度套件上松开。
  17. 拆下将接地带固定到前车身控制器模块的螺栓，然后将接地带从模块上拆下。
    提示： 推荐使用以下工具：
    • 10 毫米深套筒
    • 1/4 英寸标准回旋头棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）

安装

  1. 将接地带安装到前车身控制器模块。
    9 Nm (6.6 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米深套筒
    • 1/4 英寸标准回旋头棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
  2. 将前车身控制器模块移动到位，然后安装将控制器固定到车辆的螺栓（3 个）。
    10 Nm (7.4 lbs-ft)
    提示： 将模块从温度套件挂钩上方滑过，然后置于底部支架温度套件孔中。
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
    • 10 英寸加长件
  3. 安装将接地带固定到到车辆的螺栓。
    10 Nm (7.4 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 1/4 英寸标准回旋头棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
  4. 将线束导件放置到车辆上，然后安装将线束导件固定到前车身控制器模块的螺栓。
    6 Nm (4.4 lbs-ft)
    提示： 将线束导件向上、向后转动，将温度套件卡子安装到前部线束上。
    提示： 推荐使用以下工具：
    • 8 毫米 12 角组合扳手
    • 8 毫米套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
    • 2 英寸加长件
  5. 将电气线束连接器（5 个）连接到前车身控制器模块。
    Informational PurposesAn informational icon, calling your attention
    注
    如果有连接器锁，请在连接连接器之后接合该锁。
  6. 将前车身控制器模块护板放置到控制器上，然后安装将护板固定到控制器的螺栓（2 个）。
    8.5 Nm (6.3 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 1/4 英寸标准回旋头棘轮
    • 1/4 英寸回旋头扭矩扳手（仅适用于安装程序）
    • 4 英寸加长件
  7. 将温度系统辅线束连接到前车身控制器模块，然后接合连接器锁。
    Informational PurposesAn informational icon, calling your attention
    注
    确保电气连接器完全就位。
  8. 安装将 12V 正极电缆固定到前车身控制器模块的卡子。
  9. 将暖通空调 (HVAC) 气室风管放置到车辆上，然后安装螺栓和卡子。
    4 Nm (2.9 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 1/4 英寸标准回旋头棘轮
    • 1/4 英寸回旋头扭矩扳手（仅适用于安装程序）
  10. 安装 12V 辅助电池。请参阅12V/低压电池（拆卸和更换）。
  11. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  12. 将装有 Toolbox 3 的笔记本电脑与车辆相连。
  13. 在 Toolbox 的搜索字段中输入 VCFRONT REPLACEMENT，然后选择例行程序。
    Informational PurposesAn informational icon, calling your attention
    注
    务必选择 “DASHBOARDS”。
  14. 点击“ Service Redeploy” 旁边的 “Play” 图标，然后点击Run。
  15. 更新车辆固件。请参阅软件更新。
  16. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  17. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  18. 确保车辆固件为 2021.36 或更高版本，然后再继续。
  19. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅 0005 - 维护模式）：
    1. TEST-SELF_VCFRONT_X_COOLANT-PUMPS-IDENTIFICATIONvia Toolbox: (link)via Service Mode:
      • Thermal ➜ Actions ➜ Run Coolant Pumps Identification
      • Thermal ➜ Coolant System ➜ Pump Identification
      Informational PurposesAn informational icon, calling your attention
      注
      完成后，点击右上角的 “X” 关闭窗口。
      Informational PurposesAn informational icon, calling your attention
      注
      确保已清除 “VCFRONT_a490_coolantPumpsNotIdentified”。
    2. TEST-SELF_VCFRONT_X_THERMAL-PERFORMANCEvia Toolbox: (link)via Service Mode: Thermal ➜ Actions ➜ Test Thermal Performancevia Service Mode Plus:
      • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Thermal System Test
      • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Thermal System Test
      • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Thermal System Test
      • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Thermal System Test
      • Drive Unit ➜ Front Drive Unit Replacement ➜ Thermal System Test
      • Drive Unit ➜ Rear Drive Unit Replacement ➜ Thermal System Test
      Informational PurposesAn informational icon, calling your attention
      注
      完成后，点击右上角的 “X” 关闭窗口。
    3. 点击PROC_WIPER_X_POST-REPLACEMENT-PROCEDURESvia Toolbox: (link)via Service Mode: Closures ➜ Windows ➜ Wiper Module Replacementvia Service Mode Plus: LowVoltage ➜ Wiper Post Replacement ➜ Wiper Post Replacement Procedure，然后点击Run。等待例行程序完成。
      Informational PurposesAn informational icon, calling your attention
      注
      完成后，点击右上角的 “X” 关闭窗口。
  20. 执行前照灯调节。请参阅前照灯 - 调节 - 北美（工具法）。
