限位器 - 车门 - 前 - LH(拆卸和更换)

校正代码 10106052 0.24 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1454796-00-A TOOLKIT, WINDOW SWITCH

扭矩规格

表 1. 扭矩规格限位器 - 车门 - 前 - LH(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将限位器固定到 A 柱的螺栓
24 Nm (17.7 lbs-ft)
  • 梅花 T40 套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将限位器固定到车门的螺母
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用

拆卸

  1. 拆下 LH 前门饰板。请参阅面板 - 车门饰板 - 前 - LH(拆卸和安装)
  2. 将路面照明灯临时连接到 LH 前车门线束。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    布放电缆,避免其在关闭车门时受损。
  3. 连接车窗开关专用工具。
  4. 关上前车门,以便完全升起车窗。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿在车窗完全升起的情况下关闭车门,以免损坏上部亮条。
  5. 通过 LH 后车门够到车窗开关工具,从而完全升起 LH 前车窗。
  6. 拆下前门扬声器。请参阅扬声器 - 前车门 - LH(拆卸和更换)

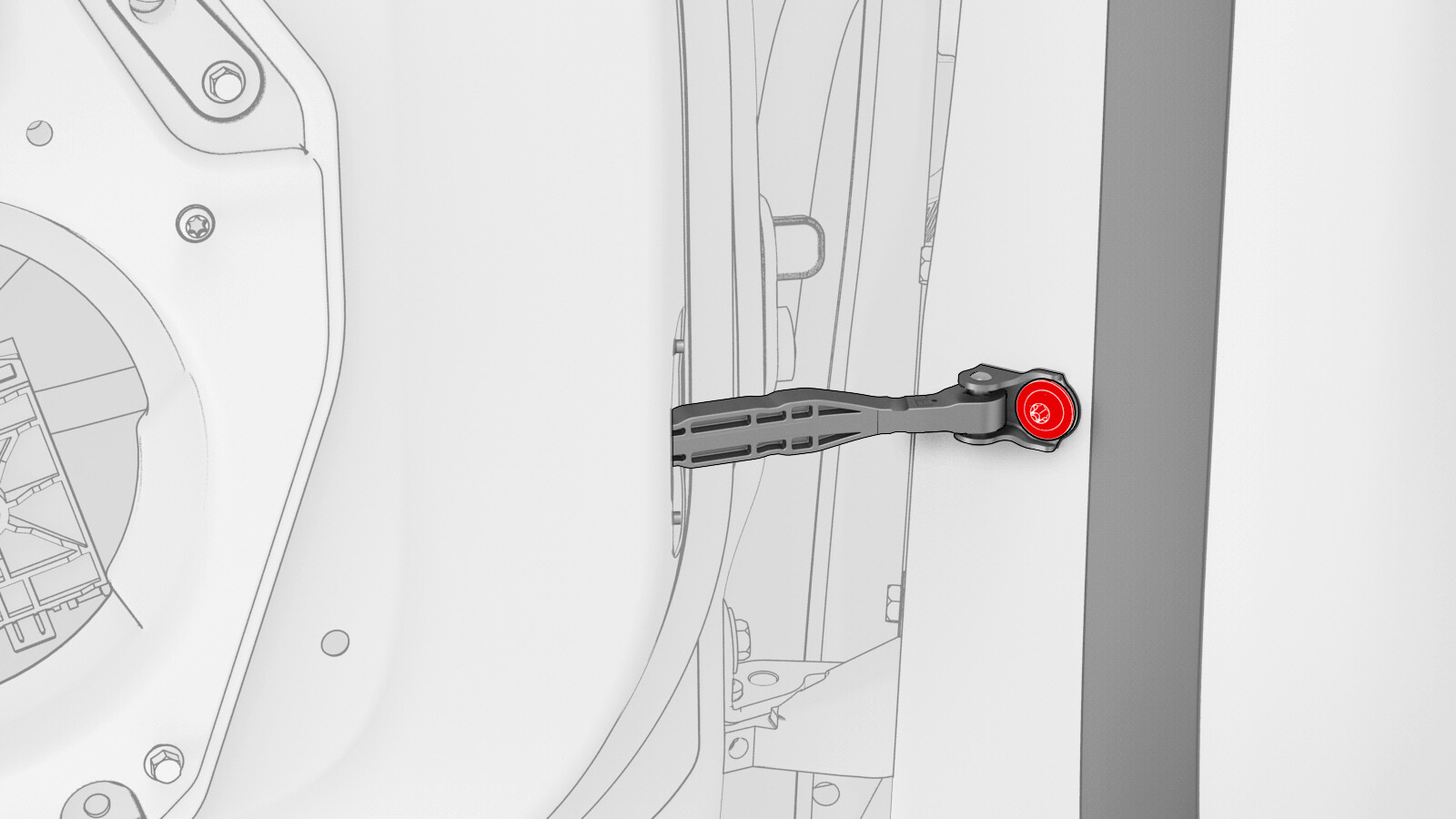

  7. 拆下将 LH 前门限位器固定到 A 柱的螺栓。
    24 Nm (17.7 lbs-ft)
    提示: 推荐使用以下工具:
    • 梅花 T40 套筒
    • 回旋头棘轮/回旋头扭矩扳手
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    拧松车门限位器的螺栓,让车门能在开启极限范围以外自由摇动。

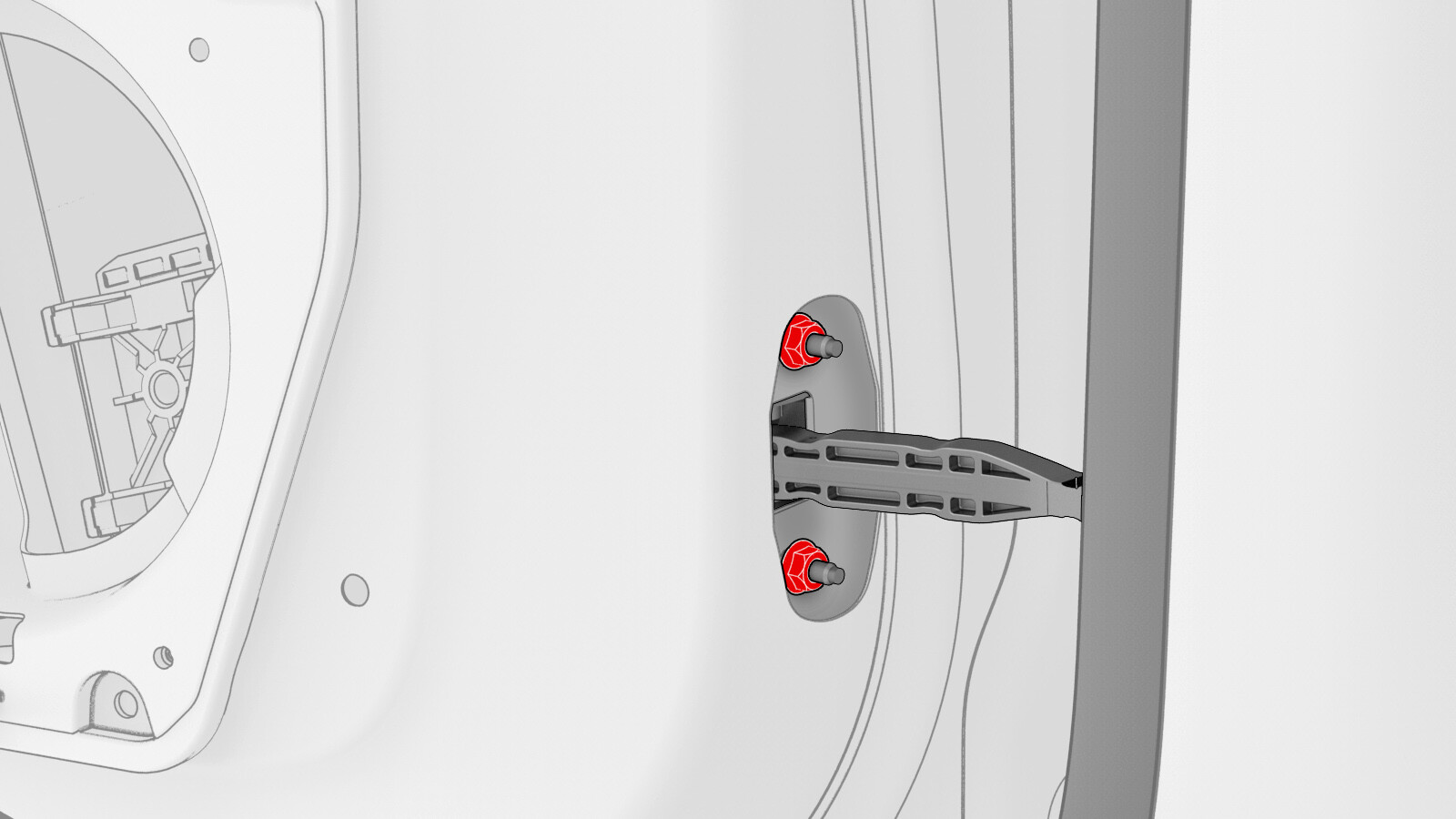

  8. 拆下将限位器固定到车门的螺母 (x2)。
    10 Nm (7.4 lbs-ft)
    • 10 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  9. 从车上拆下限位器。

安装

安装程序与拆卸程序相反,以下各项除外:
