Clean and Lubricate Brake Calipers - Set - Wheels Removed (Hitachi Front Brakes) (Test/Adjust)
校正代码 33013355 FRT 0.96 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。
- 12 年 2026 月 065 日：发布了新的程序。
警告
维修制动部件时，除标准个人防护装备外，还需要穿戴呼吸防护装备。
警告
安装制动钳时，请确保挠性制动软管未扭结且能够向前弯曲。降低车辆时，注意勿使挠性制动软管触碰轮拱内衬。
警告
请勿混用制动片，因为它们在制动钳中的磨损程度各不相同。将内侧制动片和外侧制动片有序分开放置。
警告
涂抹少量润滑剂，请勿使润滑剂接触到制动盘、制动片摩擦表面或橡胶制动部件，尤其不要接触到活塞密封件。使用 Tesla 批准的制动器清洁剂和干净的车间毛巾清除涂错的润滑剂。
警告
如果制动片磨损过重，需要更换；制动片状况可能影响制动安全性时，也请更换制动片。按原计划清洁并润滑其他制动部件。
注
此程序介绍为执行其他维修而拆卸全部四个轮毂后执行的维修，例如将冬季轮胎换为夏季轮胎。如果要单独执行此程序，则将校正代码 34012501 “轮毂 - 车辆 - 成套（拆卸和安装）”添加到“工项”中。
注
更换过度腐蚀的定位销、减振弹簧、相接面弹簧/卡子、垫片和螺栓。
程序
- 启用电子驻车制动 (EPB) 维护模式。请参阅 驻车制动 - 钳 - 后 - 左侧（释放）。
- 打开前备箱盖
- 拆卸前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
- 拆下高效分子空气 (HEPA) 过滤器总成。请参阅 总成 - 过滤器 - HEPA 空调滤清器（拆卸和更换）。
-
将吸收性材料放置在制动液储液罐下方。
- 清洁制动液储液罐周围区域并拆下制动液储液罐罐盖。
-
拆下将制动软管支架固定到左侧前转向节的螺栓，然后从转向节上拆下支架。
-

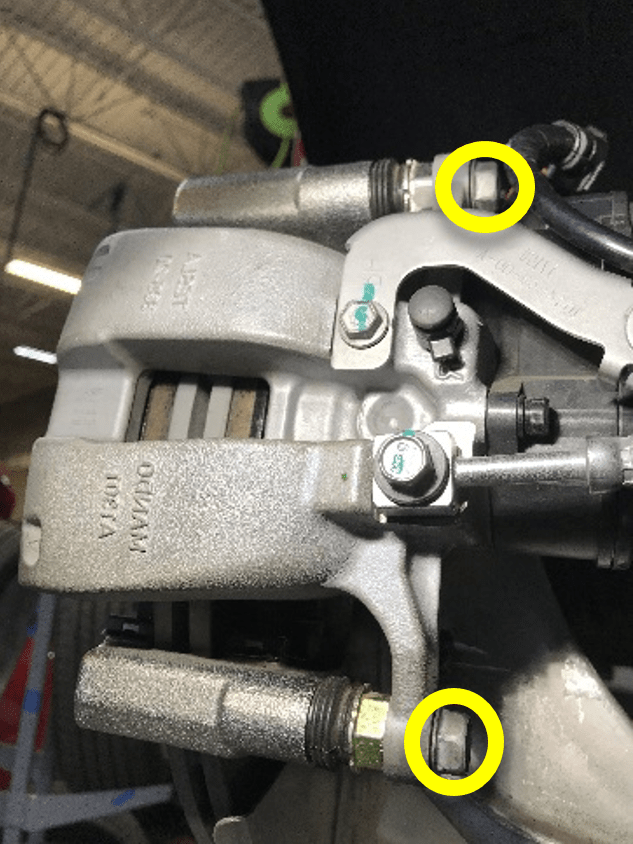

拆下将左侧前制动钳固定到左侧前转向节的螺栓 (x2) 并将其弃用，从转向节上拆下制动钳，然后将制动钳挂在 S 型挂钩上。
警告切勿张紧或扭结制动器制动软管。
-
检查并清洁制动盘。

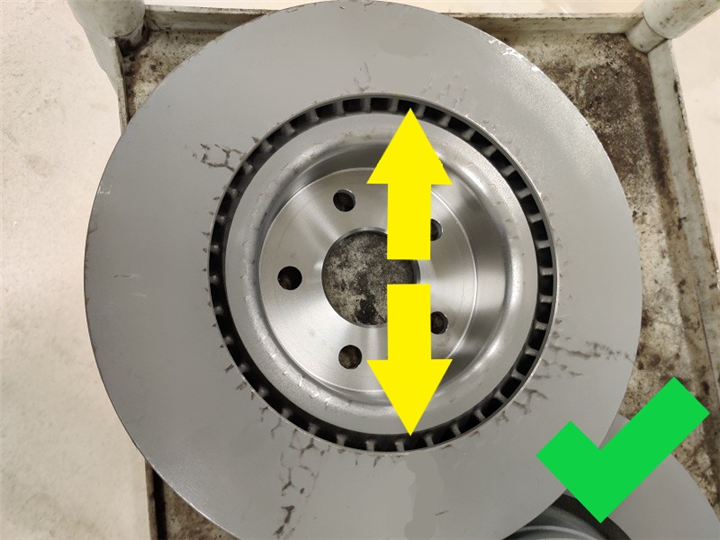

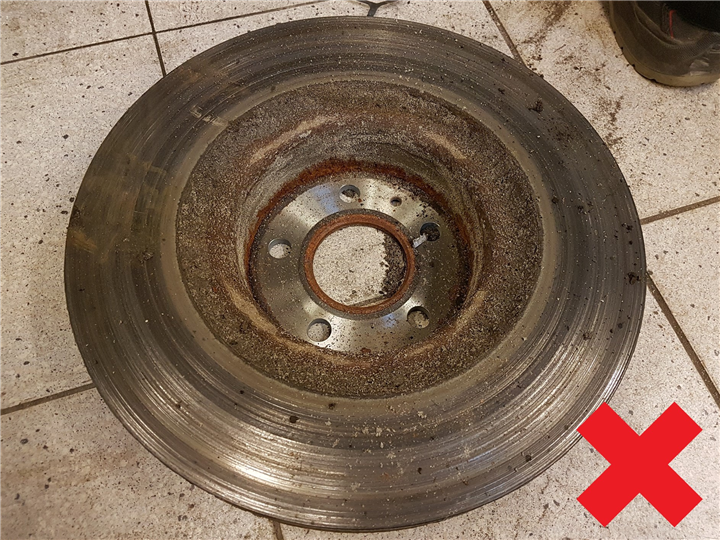

注检查制动盘内外通风口以及表面是否存在多余碎屑。如有，请清除制动盘上的碎屑。确保制动盘与轮毂轴承接合面的内外表面是干净的。
-

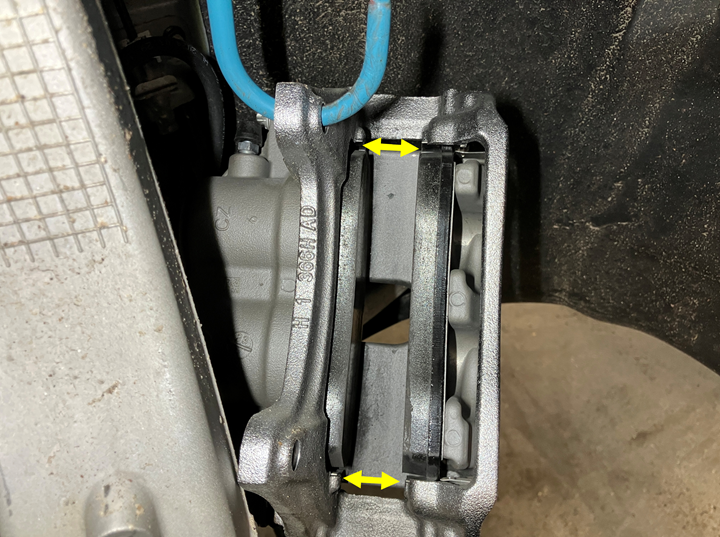

使用尼龙刷和制动器清洁剂清洁前制动钳相接面卡子和防震弹簧。
警告请勿拆解制动钳。警告请勿在制动钳或制动片的任何部位涂敷润滑脂。注清洁后，等待风干 1 分钟。
-
将左前制动钳安装到左前转向节上，安装新的螺栓（1088969-00-B，2 个），将制动钳固定到转向节，然后用油性记号笔标记螺栓头。
94 Nm (69.3 lbs-ft) -
安装将制动软管支架固定到左前转向节的螺栓。
- 对右前制动钳重复第 7 至第 12 步。
-

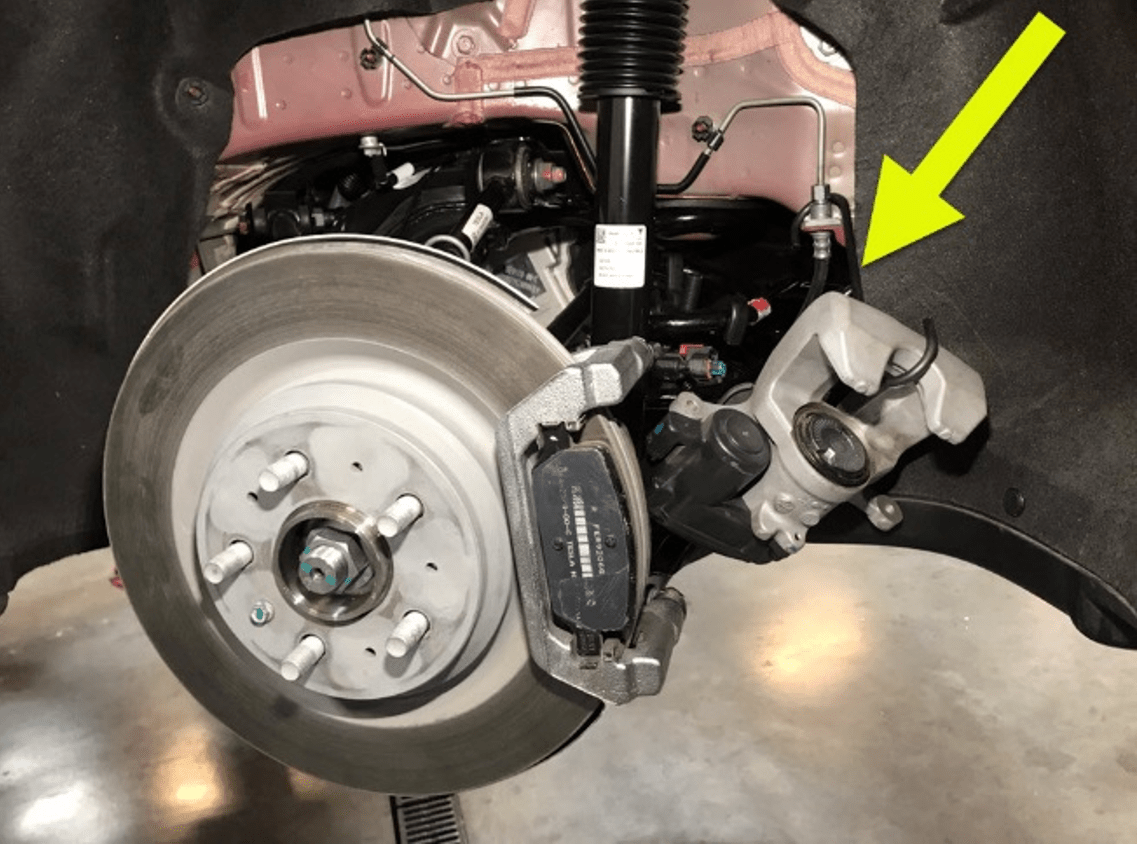

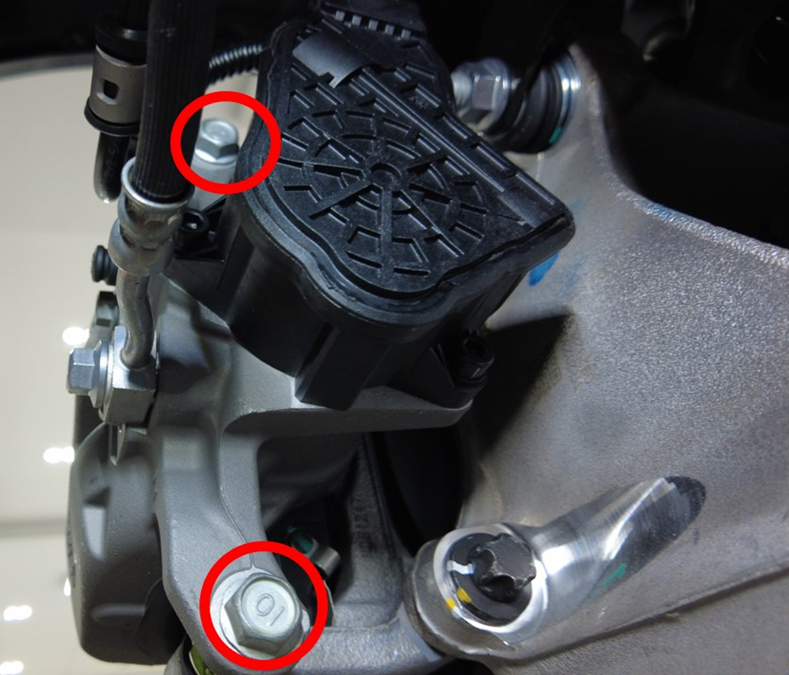

拆下将左侧后制动钳固定到左侧后支架的螺栓 (x2)，从支架上拆下制动钳，然后将制动钳挂在 S 型挂钩上。
警告切勿张紧或扭结制动器制动软管。
图 1. 拆卸螺栓 图 2. 挂起制动钳 -

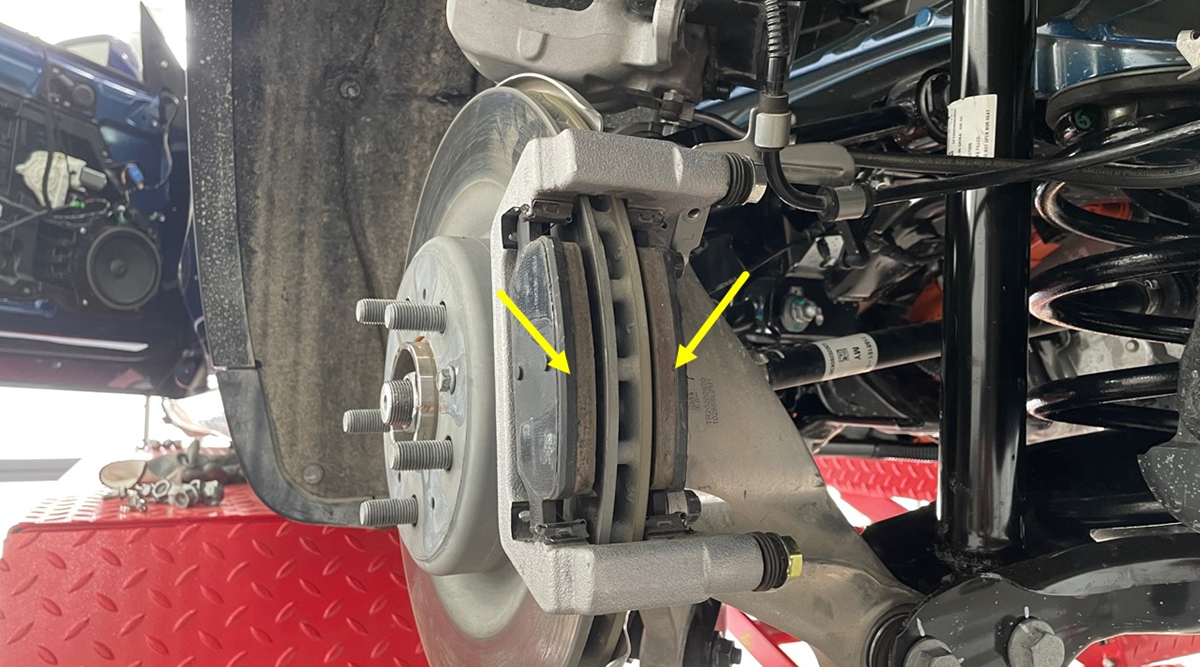

从左侧后制动钳支架上拆下制动片。
警告将内侧制动片和外侧制动片有序分开放置。
-

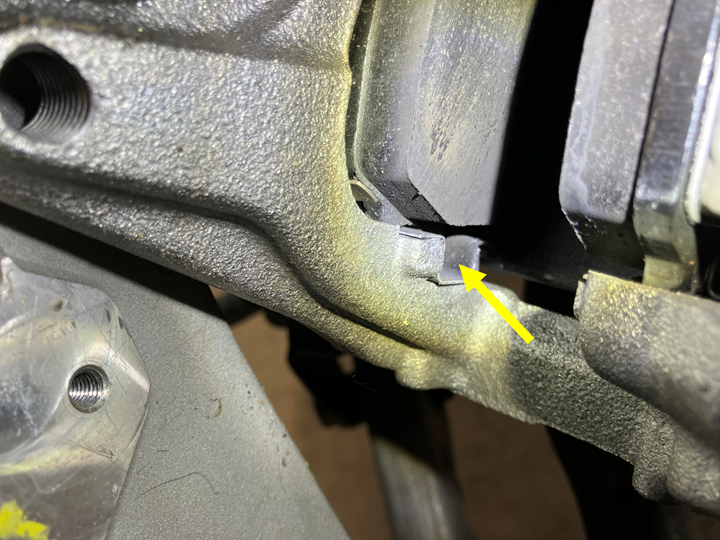

使用刷子和制动器清洁剂清洁相接面卡子、活塞表面和制动钳弹簧内表面。
-
检查并清洁制动盘。
-
清洁并润滑左后制动片。

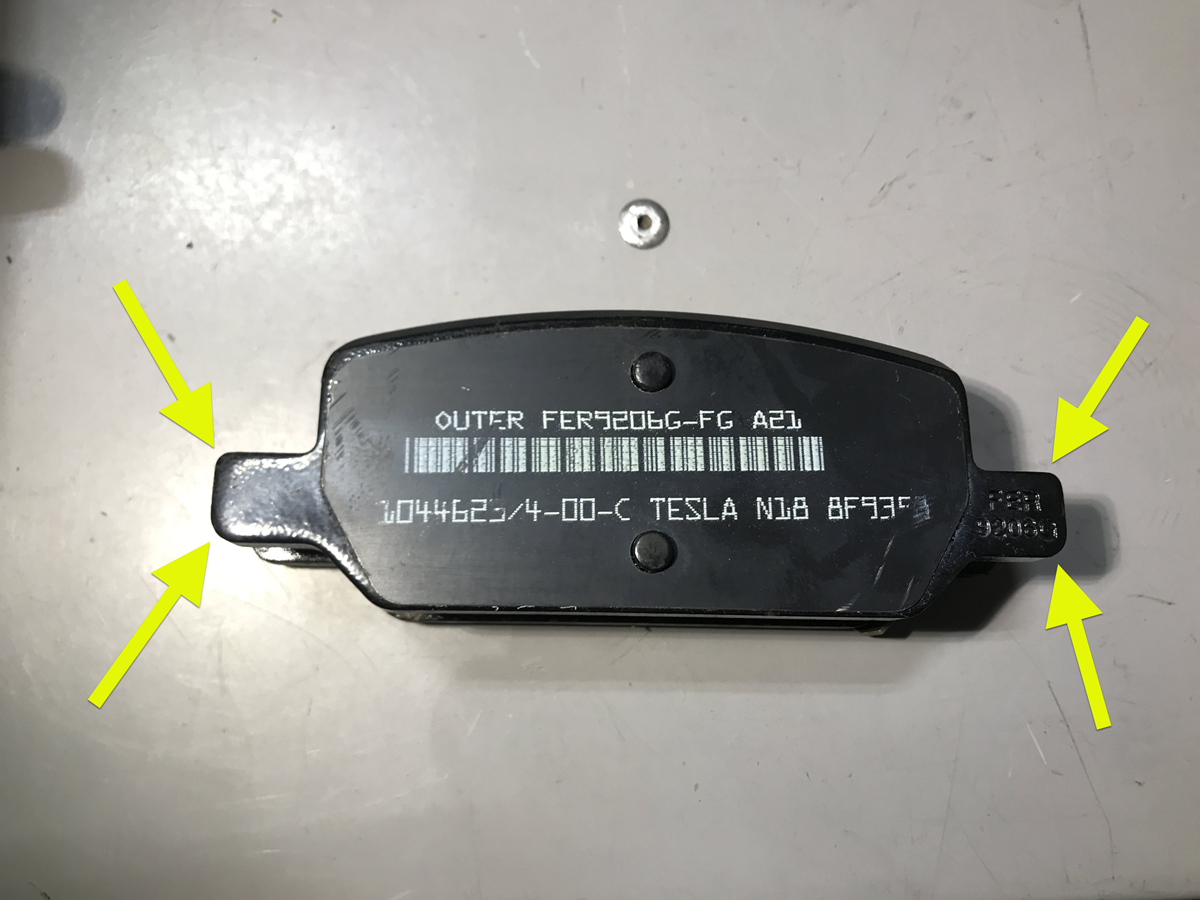

注使用手刷清除任何碎屑。请仅在制动片的金属边缘涂敷 Silaramic 润滑剂。
-
将制动片安装到左后制动钳支架上。
警告请勿混用制动片，因为它们在制动钳支架中的磨损程度各不相同。
-
将左后制动钳安装到左后制动钳支架上，然后安装将制动钳固定到支架的螺栓（2 个）。26 Nm (19.2 lbs-ft)警告安装制动钳时，请确保挠性制动软管未扭结且能够向前弯曲。降低车辆时，注意勿使挠性制动软管触碰轮拱内衬。注如果螺栓头已变形，请更换螺栓。
- 对右侧后制动钳重复第 14 至第 20 步。
- 在车辆触摸屏上，长按“驻车”以禁用电子驻车制动 (EPB) 维护模式。
- 退出“维护模式”。请参阅 维护模式。
- 将制动踏板压下几次以确认感觉和操作正常。
- 检查制动液液位，必要时加满。
- 安装制动液储液罐罐盖。
- 将吸收性材料从制动液储液罐下方取走。
- 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
-
车辆维修完毕后进行试驾，确保制动踏板触感及性能正常。
注将维修后试驾校正代码 00040100 作为一项单独的工项添加至“服务工单”中。
