触点开关 - 快充 - 高压电池（结构化电池组）（拆卸和更换）

校正代码 16302122 2.28 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1057602-00-A 1/4 英寸高压绝缘方形钻头棘轮
  • 1057603-00-A 1/4 英寸高压绝缘钻头加长件，带摆角
  • 1057606-00-A 1/4 英寸 13 毫米高压绝缘方形钻头套筒
  • 1057607-00-A 18 英寸高压绝缘回旋头磁性套筒
  • 1059330-00-B 1/4 英寸 五角梅花钻头套筒，带加长件
  • 1076927-00-A Resistance meter, microohm, Hioki RM 3548
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

只有接受过高压安全意识培训并完成全部所需认证课程（如适用）的维修技工才允许执行此程序。处理高压线缆、母排或接头时，务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息，请参阅技术注意事项 TN-15-92-003，高压安全意识注意事项。

扭矩规格

表 1. 扭矩规格： 触点开关 - 快充 - 高压电池（结构化电池组）（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将交流滤波器线束固定到负极直流输入母排的螺栓
15 Nm (11.1 lbs-ft) -180 deg
5 Nm (3.7 lbs-ft) +60 deg
  • 绝缘工具：
    • 13 毫米套筒
    • 磁性拾取工具
    • 1/4 英寸钻头加长件，摆角 10.5"
    • 棘轮/扭矩扳手
 更换
将交流滤波器线束固定到正极直流输入母排的螺栓
15 Nm (11.1 lbs-ft) -180 deg
5 Nm (3.7 lbs-ft) +60 deg
  • 绝缘工具：
    • 13 毫米套筒
    • 磁性拾取工具
    • 1/4 英寸钻头加长件，摆角 10.5"
    • 棘轮/扭矩扳手
 更换
将快充正极输出跳线固定到高压电池仓的螺栓（2 个）
15 Nm (11.1 lbs-ft) -180 deg
5 Nm (3.7 lbs-ft) +60 deg
  • 绝缘工具：
    • 13 毫米套筒
    • 磁性拾取工具
    • 1/4 英寸钻头加长件，摆角 10.5"
    • 棘轮/扭矩扳手
 更换
将快充负极输出跳线固定到高压电池仓的螺栓（2 个）
15 Nm (11.1 lbs-ft) -180 deg
5 Nm (3.7 lbs-ft) +60 deg
  • 绝缘工具：
    • 13 毫米套筒
    • 磁性拾取工具
    • 1/4 英寸钻头加长件，摆角 10.5"
    • 棘轮/扭矩扳手
 更换
将高压电池快充触点开关固定到高压电池仓的螺栓（3 个）
5.5 Nm (4.1 lbs-ft)
  • 绝缘工具：
    • 1/4 英寸钻头外梅花套筒 E8
    • 磁性拾取工具
    • 1/4 英寸钻头加长件，摆角 10.5"
    • 棘轮/扭矩扳手
 重复使用

拆卸

  1. 拆卸高压电池仓盖板。请参阅盖板 - 高压电池仓（结构化电池组）（拆卸和更换）。
  2. 拆卸烟火电池断接开关。请参阅烟火电池断接开关（结构化电池组）（拆卸和安装）。

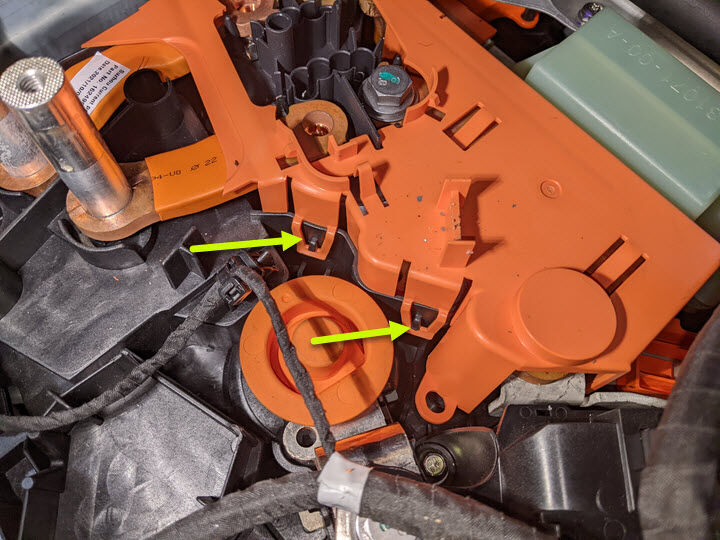

  3. 松开将直流快充高压互锁回路连接器固定到托盘的卡子。
  4. 松开连接器锁，然后将高压电池仓线束从高压连接器线束上断开。

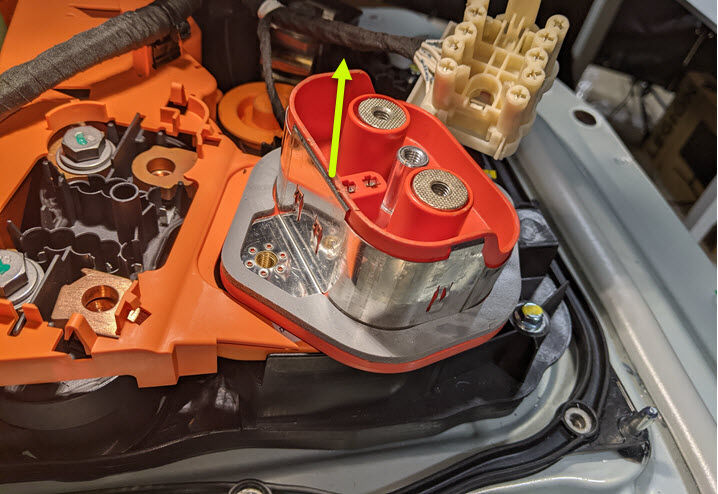

  5. 垂直向上滑动直流快充高压连接器，将其从总成上拆下。
  6. 松开将快充触点开关线束分支固定到托盘的夹子。
    Informational PurposesAn informational icon, calling your attention
    注
    夹子位置可能不同。

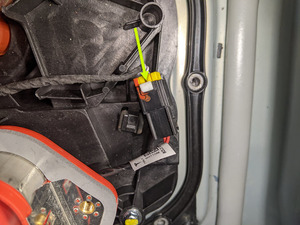

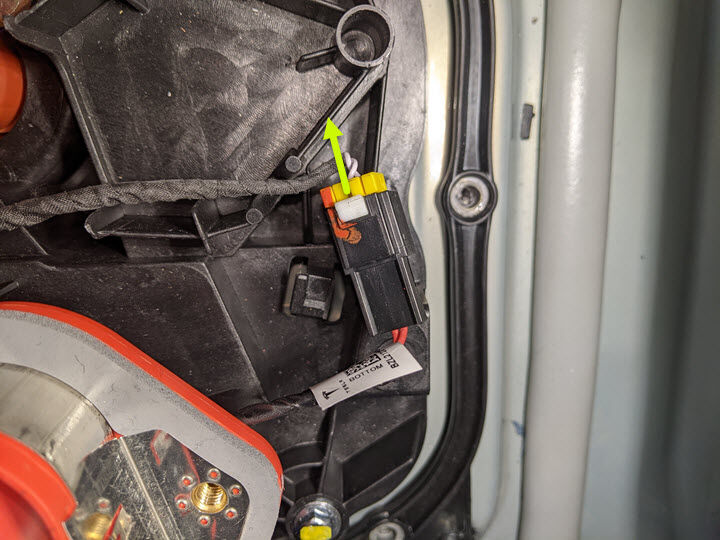

  7. 断开快充触点开关连接器。
    Informational PurposesAn informational icon, calling your attention
    注
    推动连接器两侧以松开锁片，然后将连接器向上拉动并断开。

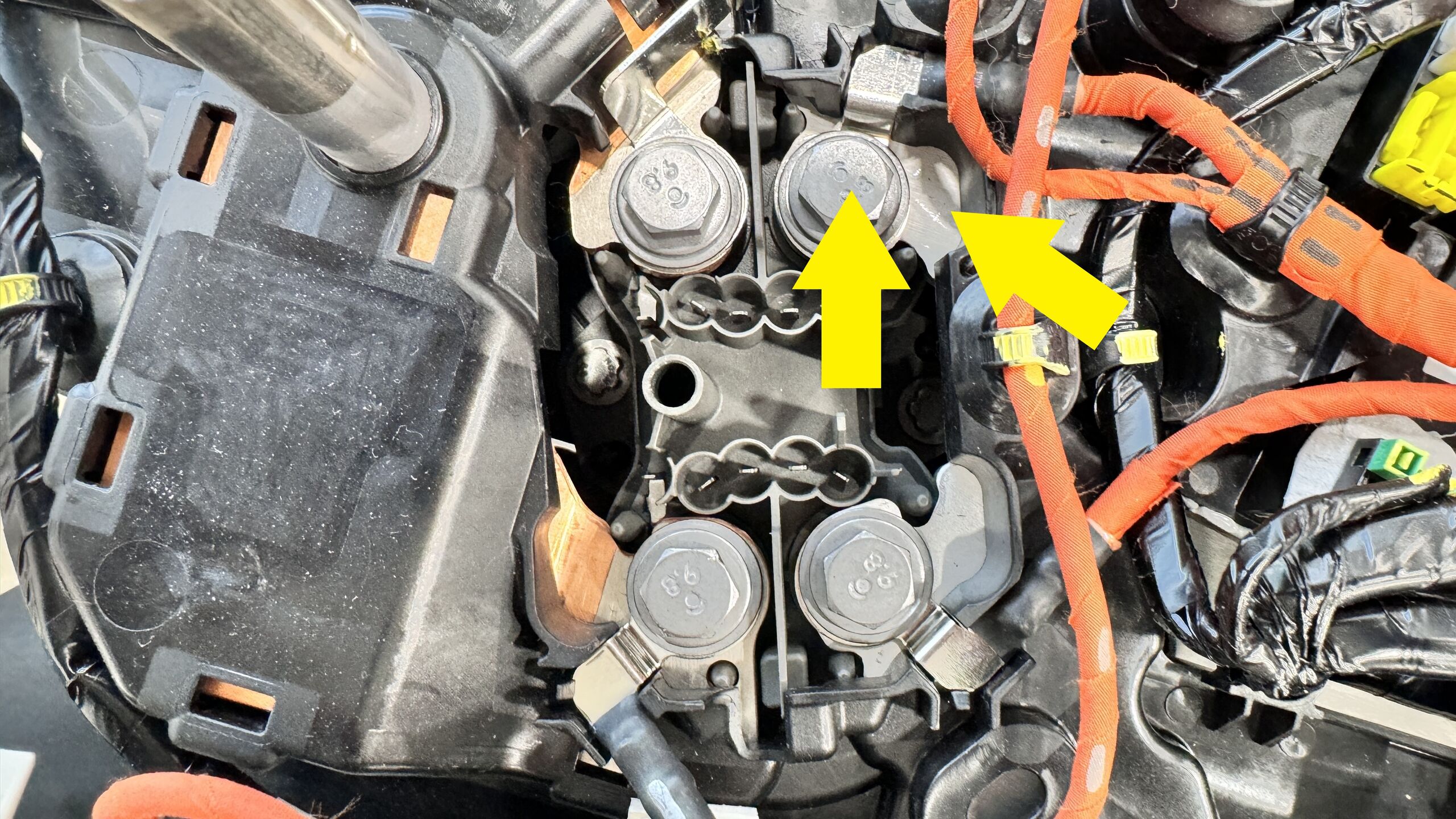

  8. 拆卸并弃置将交流滤波器线束固定到母排负极直流输入的螺栓。
    提示： 推荐使用以下工具：
    • 绝缘工具：
      • 13 毫米套筒
      • 磁性拾取工具
      • 1/4 英寸钻头加长件，摆角 10.5"
      • 棘轮/扭矩扳手

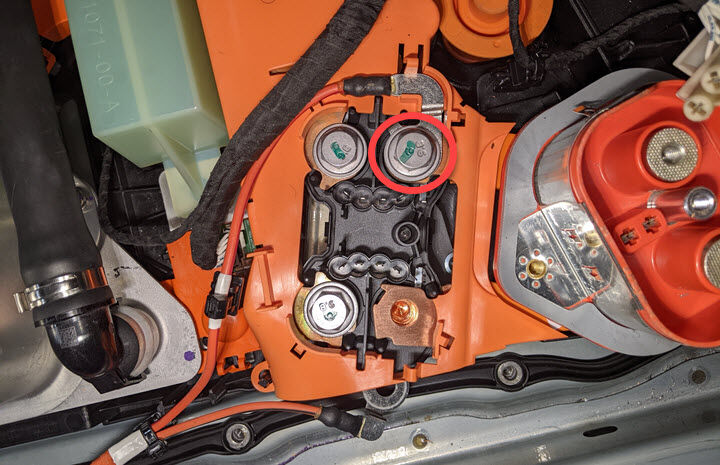

  9. 拆卸并弃置将交流滤波器线束固定到母排正极直流输入的螺栓。
    提示： 推荐使用以下工具：
    • 绝缘工具：
      • 13 毫米套筒
      • 磁性拾取工具
      • 1/4 英寸钻头加长件，摆角 10.5"
      • 棘轮/扭矩扳手

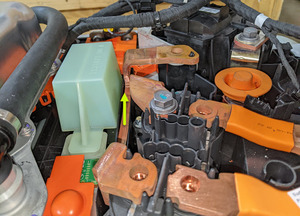

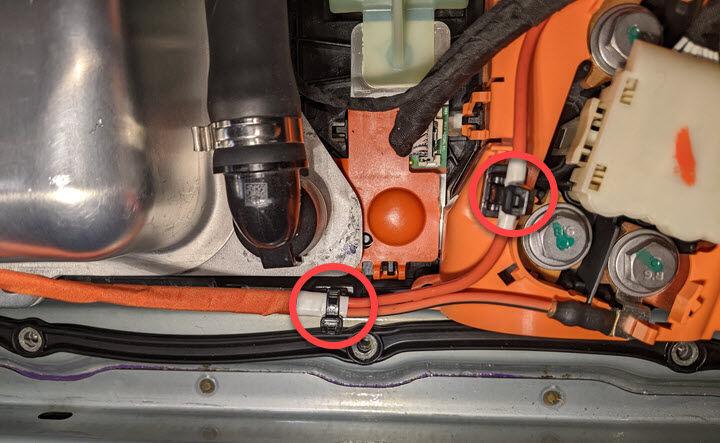

  10. 松开将交流滤波器线束固定到托盘的夹子（2 个）。

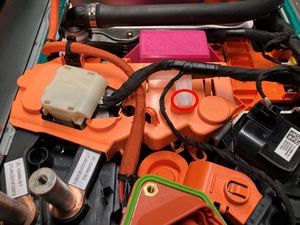

  11. 松开固定锁片（3 个），然后拆下快充触点开关盖板。

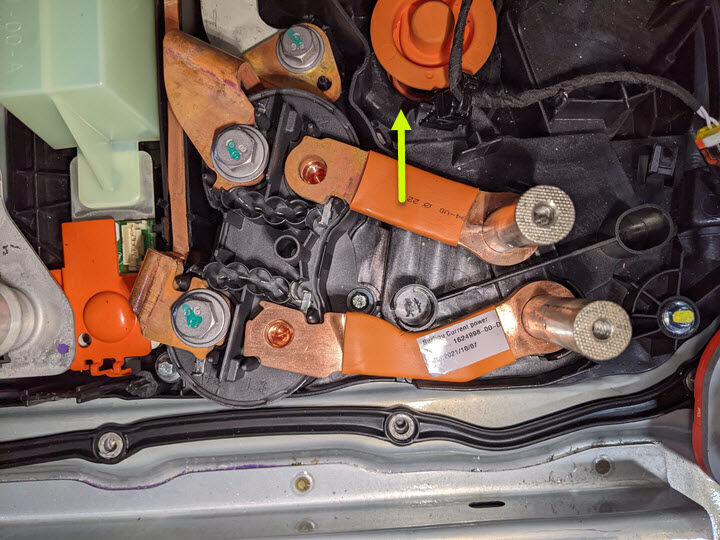

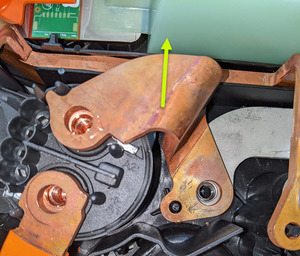

  12. 将高压电池快充母排正极输入向上提起后拆下。
  13. 将高压电池快充母排负极输入向上提起后拆下。

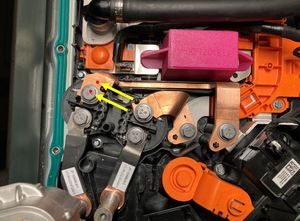

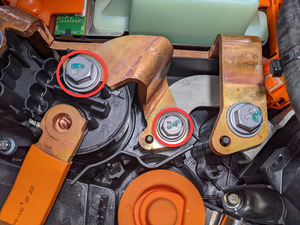

  14. 拆卸并弃置将快充正极输出跳线固定到高压电池仓的螺栓（2 个），然后将快充正极输出跳线从高压电池仓上拆下。
    提示： 推荐使用以下工具：
    • 绝缘工具：
      • 13 毫米套筒
      • 磁性拾取工具
      • 1/4 英寸钻头加长件，摆角 10.5"
      • 棘轮/扭矩扳手

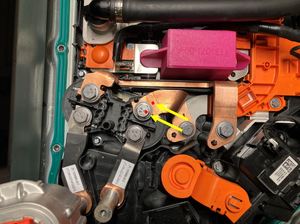

  15. 拆卸并弃置将快充负极输出跳线固定到高压电池仓的螺栓（2 个），然后将快充负极输出跳线从高压电池仓上拆下。
    提示： 推荐使用以下工具：
    • 绝缘工具：
      • 13 毫米套筒
      • 磁性拾取工具
      • 1/4 英寸钻头加长件，摆角 10.5"
      • 棘轮/扭矩扳手

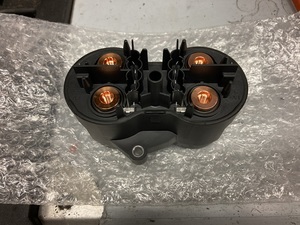

  16. 拆卸将高压电池快充触点开关固定到高压电池仓的螺栓（3 个），然后将高压电池快充触点开关从高压电池仓上拆下。
    提示： 推荐使用以下工具：
    • 绝缘工具：
      • 1/4 英寸钻头外梅花套筒 E8
      • 磁性拾取工具
      • 1/4 英寸钻头加长件，摆角 10.5"
      • 棘轮/扭矩扳手

安装

  1. 对 Hioki 电阻表执行零点调节，以便稍后在此程序中测量电阻。请参阅电阻表（零点调节）。
  2. 安装将高压电池快充触点开关固定到高压电池仓的螺栓（3 个）。
    5.5 Nm (4.1 lbs-ft)
    提示： 推荐使用以下工具：
    • 绝缘工具：
      • 1/4 英寸钻头外梅花套筒 E8
      • 磁性拾取工具
      • 1/4 英寸钻头加长件，摆角 10.5"
      • 棘轮/扭矩扳手
  3. 使用异丙醇 (IPA) 湿巾清理快充触点开关和母排正负极直流输入和输出之间各高压接触面。
    Informational PurposesAn informational icon, calling your attention
    注
    等待风干 1 分钟。
  4. 将快充负极输出跳线放置在高压电池仓上，然后安装新的螺栓（2 个），将快充负极输出跳线固定到高压电池仓上。
    15 Nm (11.1 lbs-ft) -180 deg
    5 Nm (3.7 lbs-ft) +60 deg
    Informational PurposesAn informational icon, calling your attention
    注
    先将螺栓拧至 15 Nm，然后回退 180 度，最后再紧固至 5 Nm + 60 度。
    提示： 推荐使用以下工具：
    • 绝缘工具：
      • 13 毫米套筒
      • 磁性拾取工具
      • 1/4 英寸钻头加长件，摆角 10.5"
      • 棘轮/扭矩扳手
  5. 将快充正极输出跳线放置在高压电池仓上，然后安装新的螺栓（2 个），将快充正极输出跳线固定到高压电池仓上。
    15 Nm (11.1 lbs-ft) -180 deg
    5 Nm (3.7 lbs-ft) +60 deg
    Informational PurposesAn informational icon, calling your attention
    注
    先将螺栓拧至 15 Nm，然后回退 180 度，最后再紧固至 5 Nm + 60 度。
    提示： 推荐使用以下工具：
    • 绝缘工具：
      • 13 毫米套筒
      • 磁性拾取工具
      • 1/4 英寸钻头加长件，摆角 10.5"
      • 棘轮/扭矩扳手
  6. 使用 Hioki 电阻计测量母排快充负极输出跳线和母排负极直流链路之间高压接头的电阻。
    Informational PurposesAn informational icon, calling your attention
    注
    最大可接受电阻值为 0.060 毫欧（60 微欧）。高压接头电阻过大。拆卸紧固件，使用异丙醇清洁接触区域，重新安装紧固件，再次测试
  7. 使用 Hioki 电阻计测量快充触点开关负极接头和母排快充负极输出跳线之间高压接头的电阻。
    Informational PurposesAn informational icon, calling your attention
    注
    最大可接受电阻值为 0.150 毫欧（150 微欧）。高压接头电阻过大。拆卸紧固件，使用异丙醇清洁接触区域，重新安装紧固件，再次测试
  8. 使用 Hioki 电阻计测量母排快充正极输出跳线和母排正极直流链路之间高压接头的电阻。
    Informational PurposesAn informational icon, calling your attention
    注
    最大可接受电阻值为 0.060 毫欧（60 微欧）。高压接头电阻过大。拆卸紧固件，使用异丙醇清洁接触区域，重新安装紧固件，再次测试
  9. 使用 Hioki 电阻计测量快充触点开关正极接头和母排快充正极输出跳线之间高压接头的电阻。
    Informational PurposesAn informational icon, calling your attention
    注
    最大可接受电阻值为 0.150 毫欧（150 微欧）。高压接头电阻过大。拆卸紧固件，使用异丙醇清洁接触区域，重新安装紧固件，再次测试

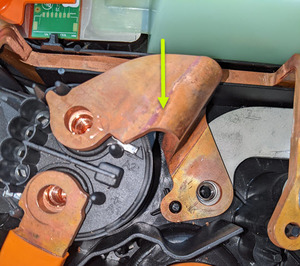

  10. 将母排负极直流输入放置在高压电池仓上。
  11. 将母排正极直流输入放置在高压电池仓上。
  12. 安装快充触点开关盖板，确保锁片（3 个）已正确紧固。
  13. 安装将交流滤波器线束固定到托盘的夹子（2 个）。
  14. 安装新的螺栓，将交流滤波器线束固定到母排正极直流输入。
    15 Nm (11.1 lbs-ft) -180 deg
    5 Nm (3.7 lbs-ft) +60 deg
    Informational PurposesAn informational icon, calling your attention
    注
    先将螺栓拧至 15 Nm，然后回退 180 度，最后再紧固至 5 Nm + 60 度。
    提示： 推荐使用以下工具：
    • 绝缘工具：
      • 13 毫米套筒
      • 磁性拾取工具
      • 1/4 英寸钻头加长件，摆角 10.5"
      • 棘轮/扭矩扳手
  15. 安装新的螺栓，将交流滤波器线束固定到母排负极直流输入。
    15 Nm (11.1 lbs-ft) -180 deg
    5 Nm (3.7 lbs-ft) +60 deg
    Informational PurposesAn informational icon, calling your attention
    注
    先将螺栓拧至 15 Nm，然后回退 180 度，最后再紧固至 5 Nm + 60 度。
    提示： 推荐使用以下工具：
    • 绝缘工具：
      • 13 毫米套筒
      • 磁性拾取工具
      • 1/4 英寸钻头加长件，摆角 10.5"
      • 棘轮/扭矩扳手
  16. 使用 Hioki 电阻计测量快充触点开关正极接头和母排正极直流输入之间高压接头的电阻。
    Informational PurposesAn informational icon, calling your attention
    注
    最大可接受电阻值为 0.150 毫欧（150 微欧）。高压接头电阻过大。拆卸紧固件，使用异丙醇清洁接触区域，重新安装紧固件，再次测试
  17. 使用 Hioki 电阻计测量快充触点开关负极接头和母排负极直流输入之间高压接头的电阻。
    Informational PurposesAn informational icon, calling your attention
    注
    最大可接受电阻值为 0.150 毫欧（150 微欧）。高压接头电阻过大。拆卸紧固件，使用异丙醇清洁接触区域，重新安装紧固件，再次测试
  18. 连接快充触点开关连接器。
  19. 安装将快充触点开关线束分支固定到托盘的夹子。
  20. 安装直流快充高压连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    注意请勿挤压线束。

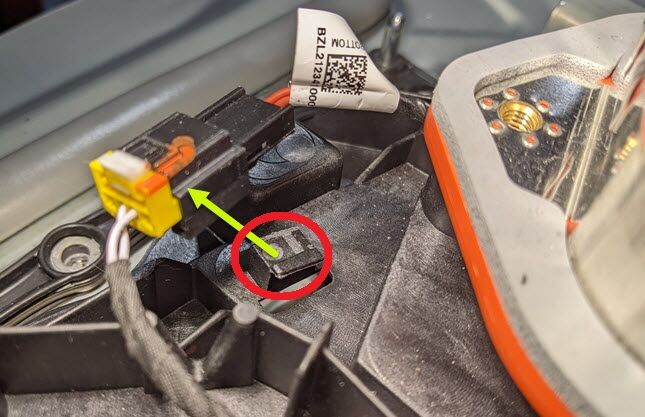

  21. 将直流快充高压互锁回路连接器紧固到托盘上。
  22. 将高压电池仓线束连接到高压连接器线束，然后接合连接器锁。
  23. 安装烟火电池断接开关。请参阅烟火电池断接开关（结构化电池组）（拆卸和安装）。
  24. 安装高压电池仓盖板。请参阅盖板 - 高压电池仓（结构化电池组）（三相）（拆卸和更换）。
  25. 验证充电系统是否正常工作。
    Informational PurposesAn informational icon, calling your attention
    注
    确认交直流充电功能均正常。
