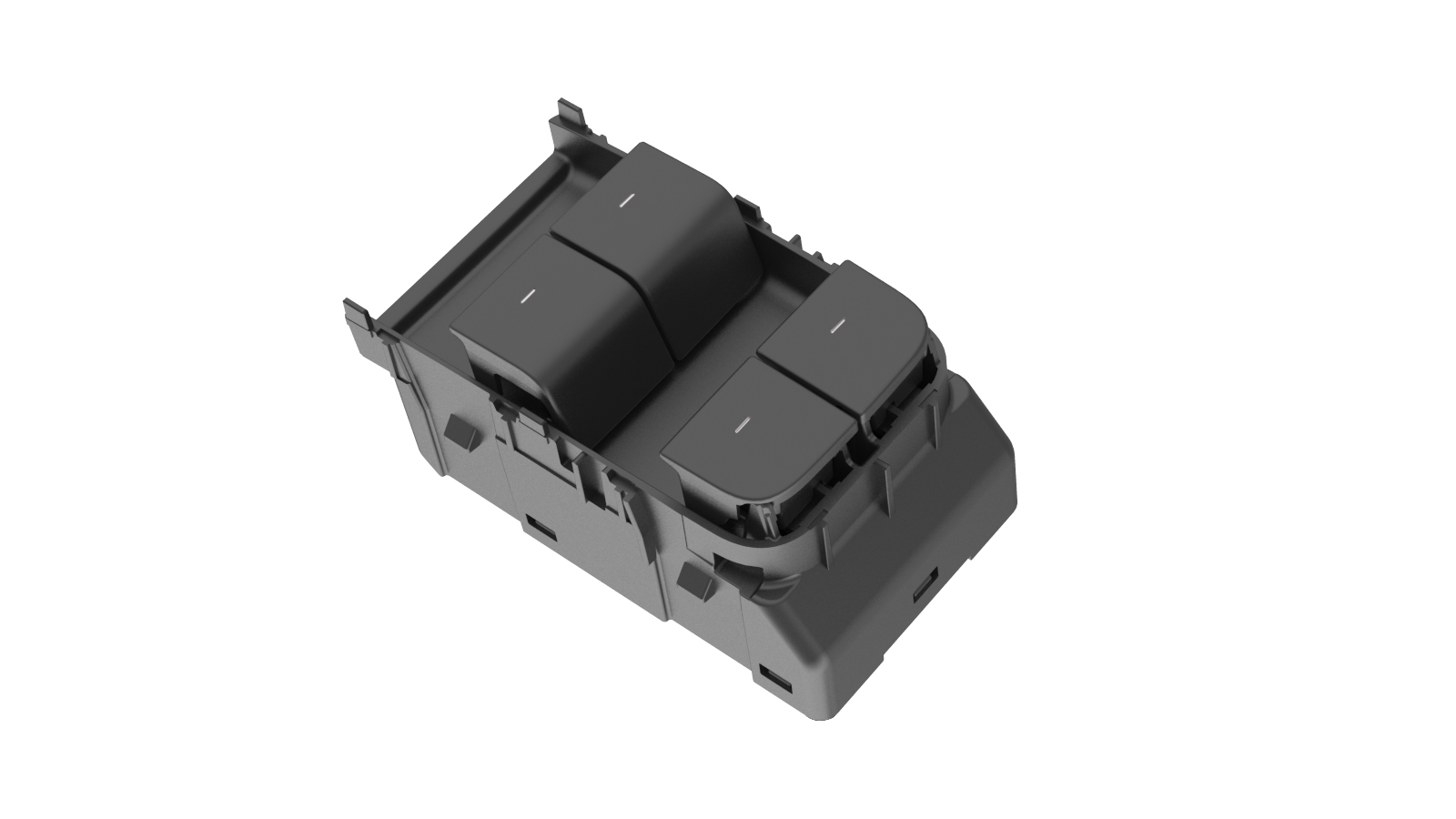

开关 - 车窗 - 驾驶位(拆卸和更换)(右侧驾驶)

校正代码 115064020.12 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开 RH 前车门,然后完全降下 RH 前车窗。

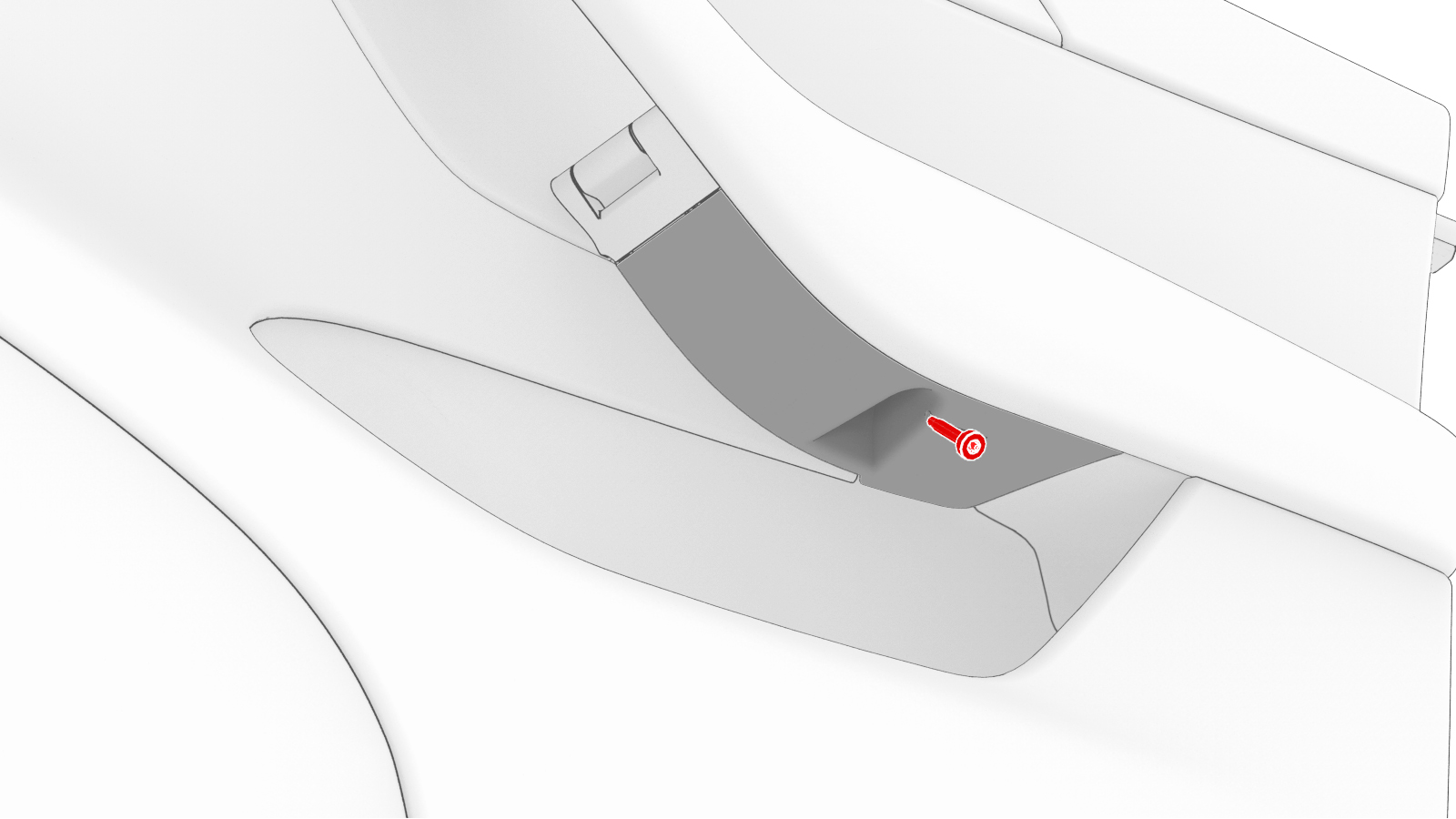

  2. 拆下将中间螺栓盖板固定到 RH 前车门饰板的螺栓。
    6 Nm (4.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 梅花 T30 套筒
    • 6 英寸加长件
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手

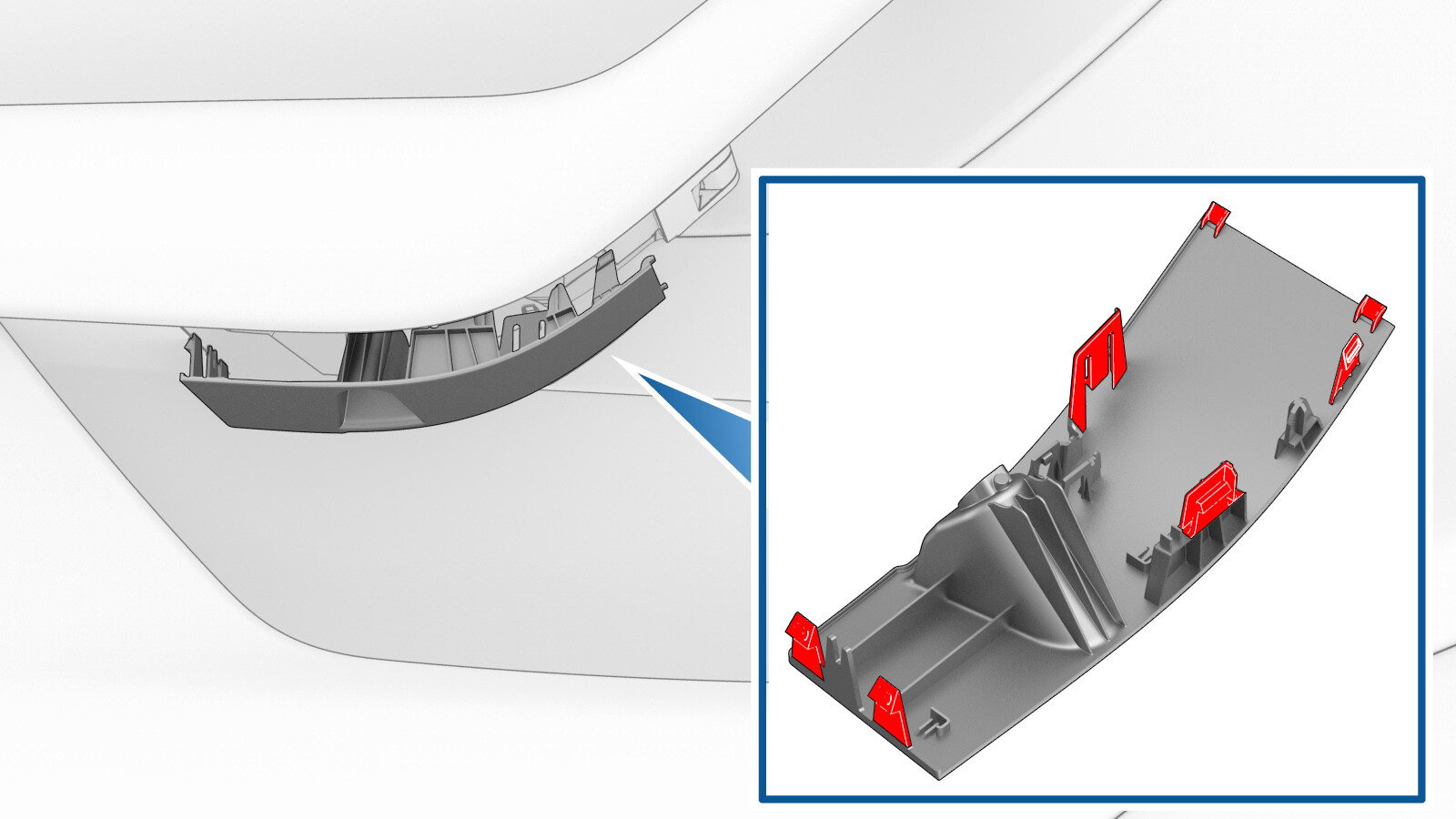

  3. 松开将中间螺栓盖板固定到 RH 前车门饰板的夹子,然后从车门饰板上拆下盖板。
  4. 拆下将 LED 灯固定到饰板的夹子。

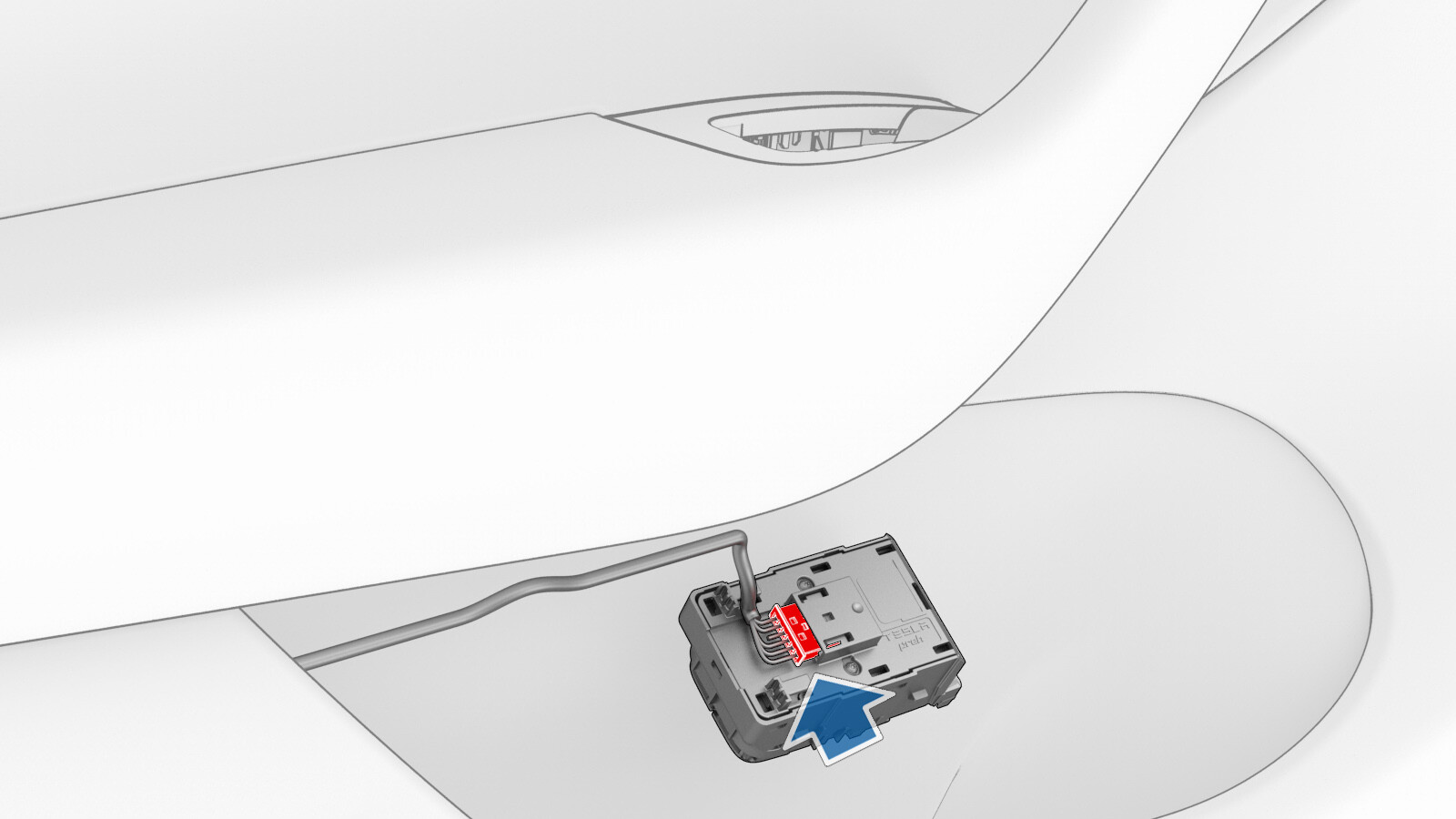

  5. 松开将驾驶位车窗开关固定到 RH 前车门饰板的锁片。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    如果在拆卸过程中锁片损坏,请更换车门饰板。

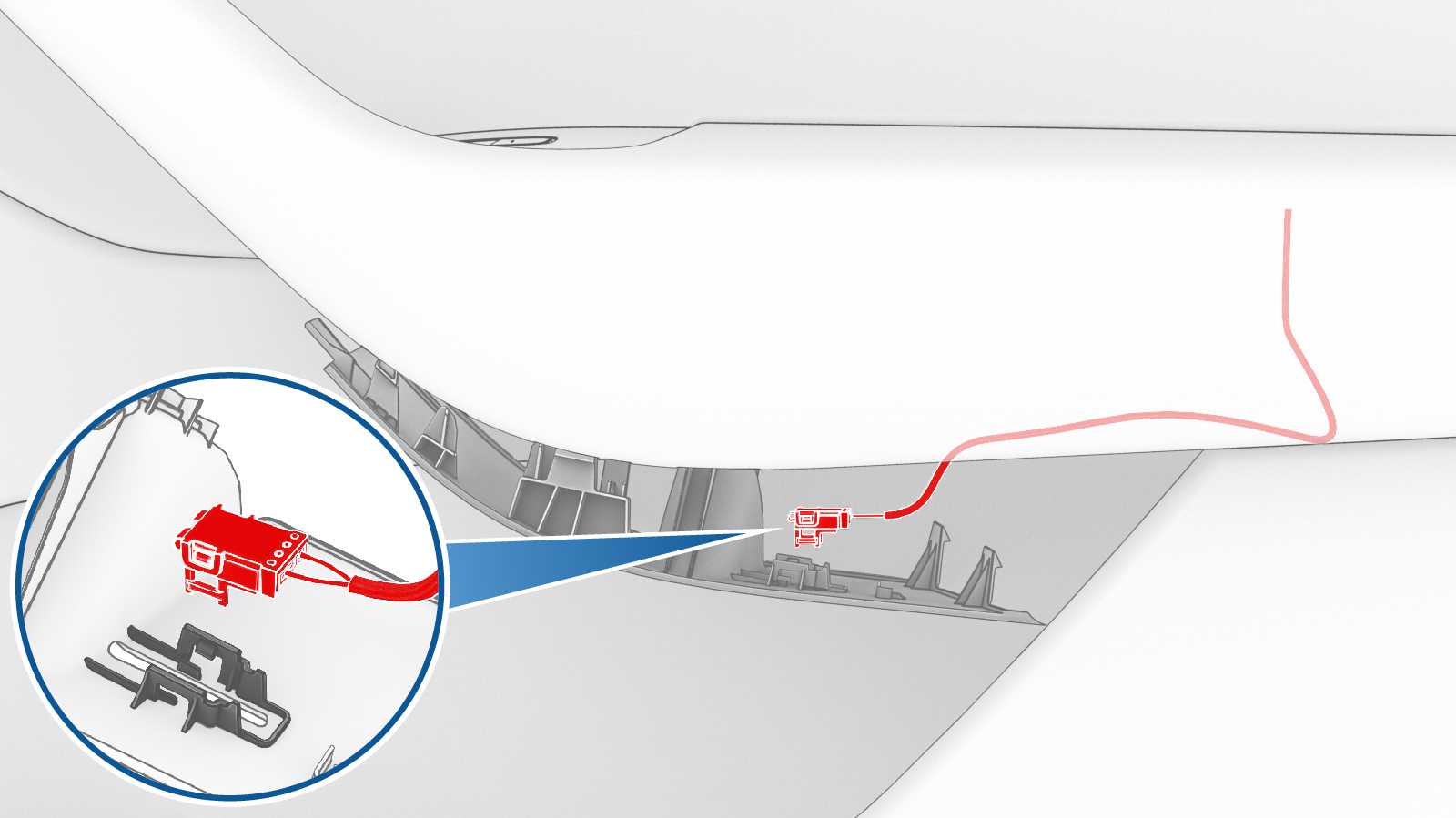

  6. 将车窗开关电气线束与线束夹分离,然后断开电气连接器。

安装

  1. 将车窗开关电气线束紧固到线束夹,然后连接电气连接器。
  2. 紧固将驾驶位车窗开关固定到 RH 前车门饰板的锁片。
  3. 安装将 LED 灯固定到饰板的夹子。
  4. 紧固将中间螺栓盖板固定到 RH 前车门饰板的夹子,然后将盖板安装到车门饰板上。
  5. 安装将中间螺栓盖板固定到 RH 前车门饰板的螺栓。
    6 Nm (4.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 梅花 T30 套筒
    • 6 英寸加长件
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手
  6. 关闭 RH 前车门,然后完全降下 RH 前车窗。
