铁素体 - 分流器线束 - 高压电池仓 - 高压电池(结构化电池组)(改装)

校正代码 16305026 1.80 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 12 月 14 日:更新了有关修订的说明。
  • 2019928-00-A YSB,高压电池仓铁素体电缆芯 46 Round 总成
  • 1922330-00-A 聚酯纤维绒橡胶带

程序

Informational PurposesAn informational icon, calling your attention
本改装程序可在版本为 1616706-00-F 的高压电池仓线束上执行,也可以在 HV+ 传感线束分支加装实心铁素体的更早版本上执行。如果版本更早,请先将线束更换为 -F 版。请参阅线束 - 高压电池仓 - 高压电池(结构化电池组)(拆卸和更换)
  1. 拆卸高压电池仓盖板。请参阅盖板 - 高压电池仓(结构化电池组)(三相)(拆卸和更换)

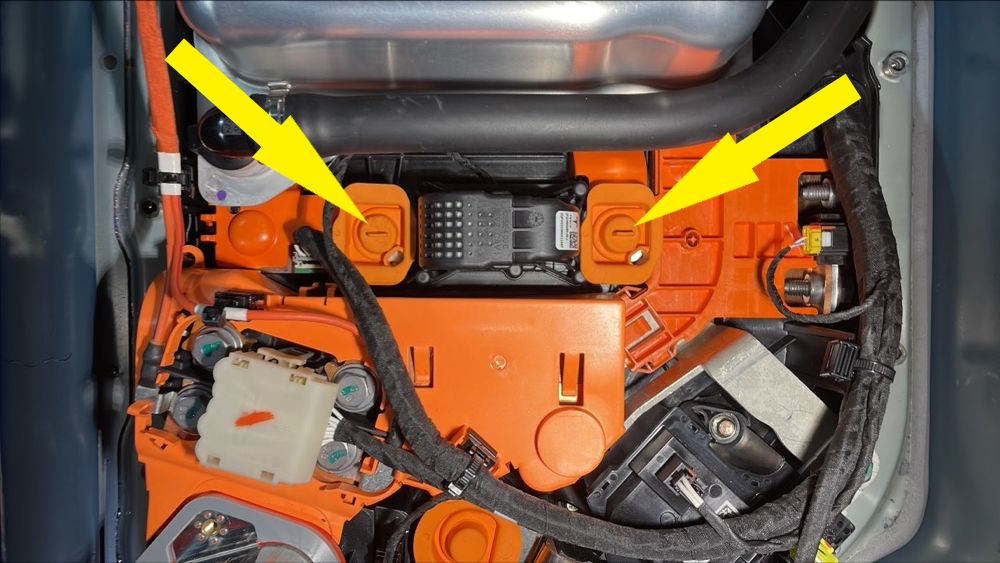

  2. 拆卸烟火电池断接开关绝缘体(2 个)。

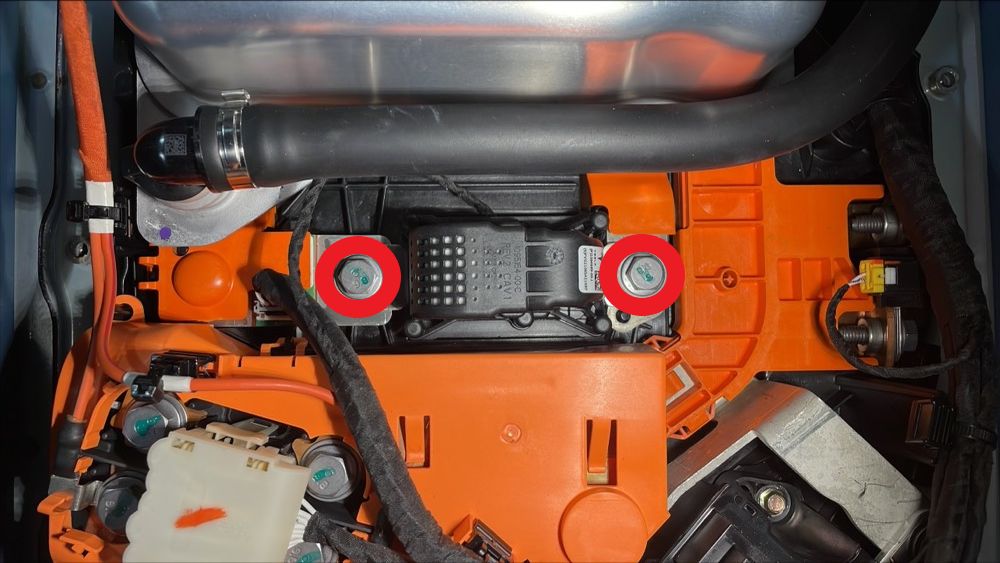

  3. 拆卸将烟火电池断接开关固定到高压电池仓的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    2 个螺栓;拆下后弃用。
  4. 从高压电池仓上拆下烟火电池断接开关。

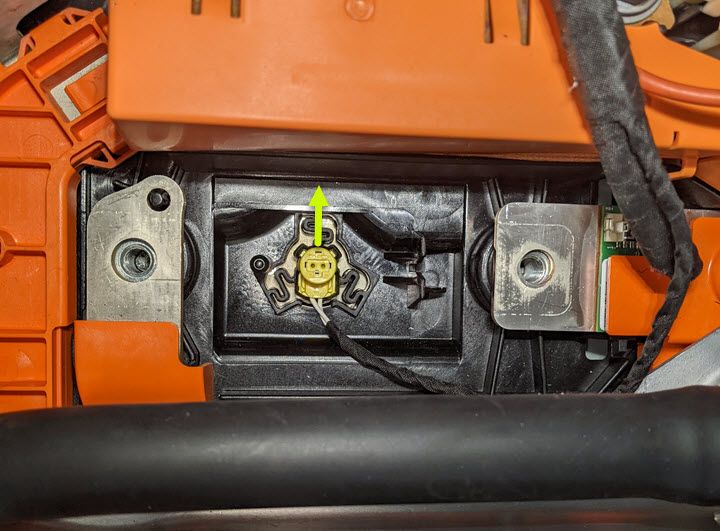

  5. 松开烟火电池断接开关连接器上的紧固锁片,然后断开连接器。
  6. 安装烟火电池断接开关虚拟盖板。

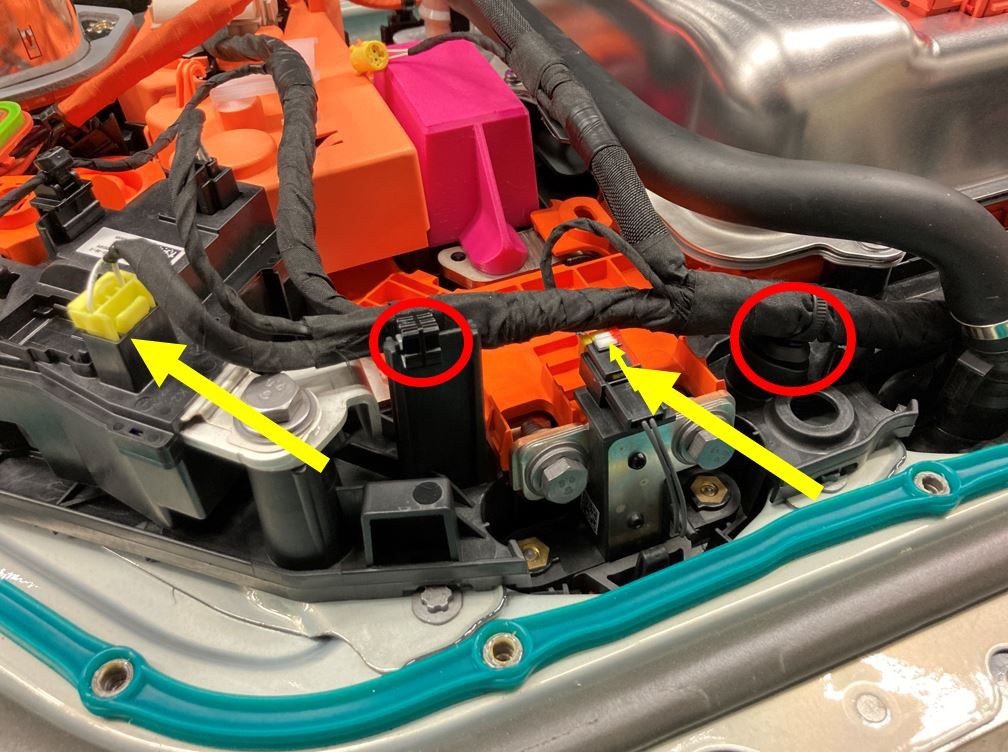

  7. 断开分流器线束,松开将分流器线束固定到高压电池饰板的夹子(2 个)。

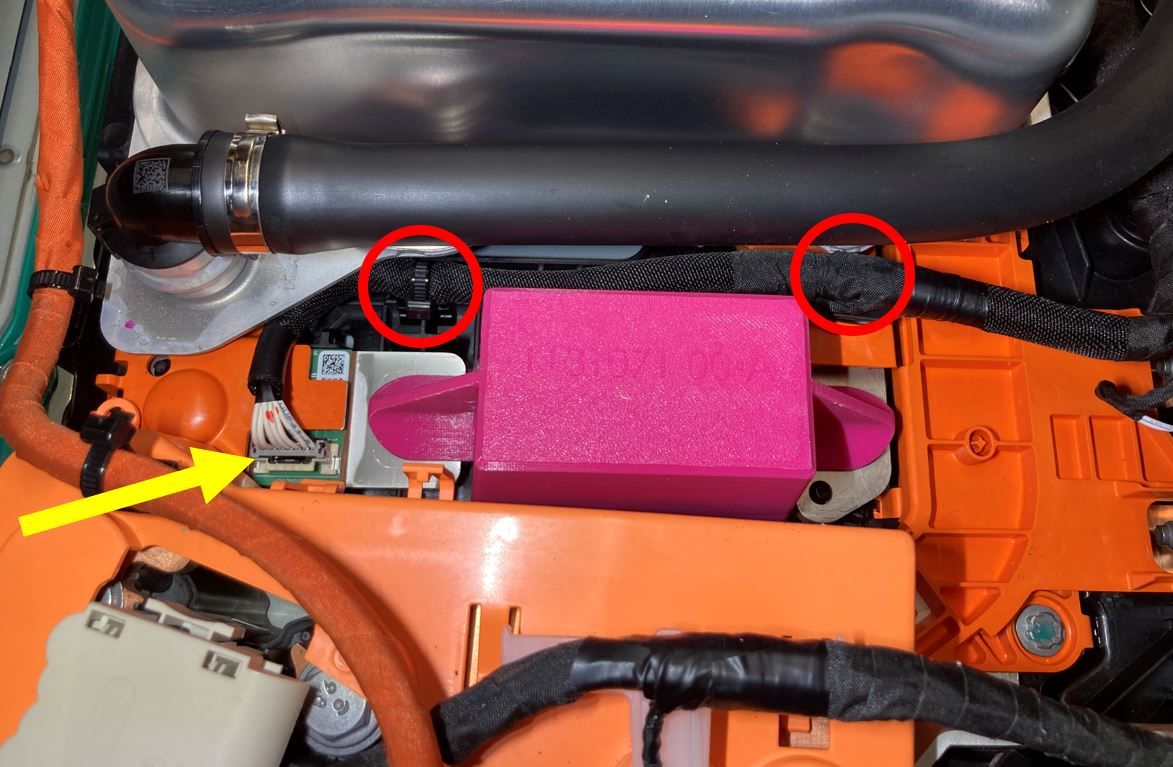

  8. 松开位于功率转换系统和负极触点开关之间的高压电池仓线束连接器(2 个)和夹子(2 个)。
  9. 脱下皮革手套。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    这是唯一仅脱下皮革手套的情况,以便操作接下来的三步。重新戴上高压手套操作时,请确保手套没有损坏。
  10. 在高压电池仓线束前 50 毫米段粘贴胶带,请注意从连接分流器线束的地方开始。

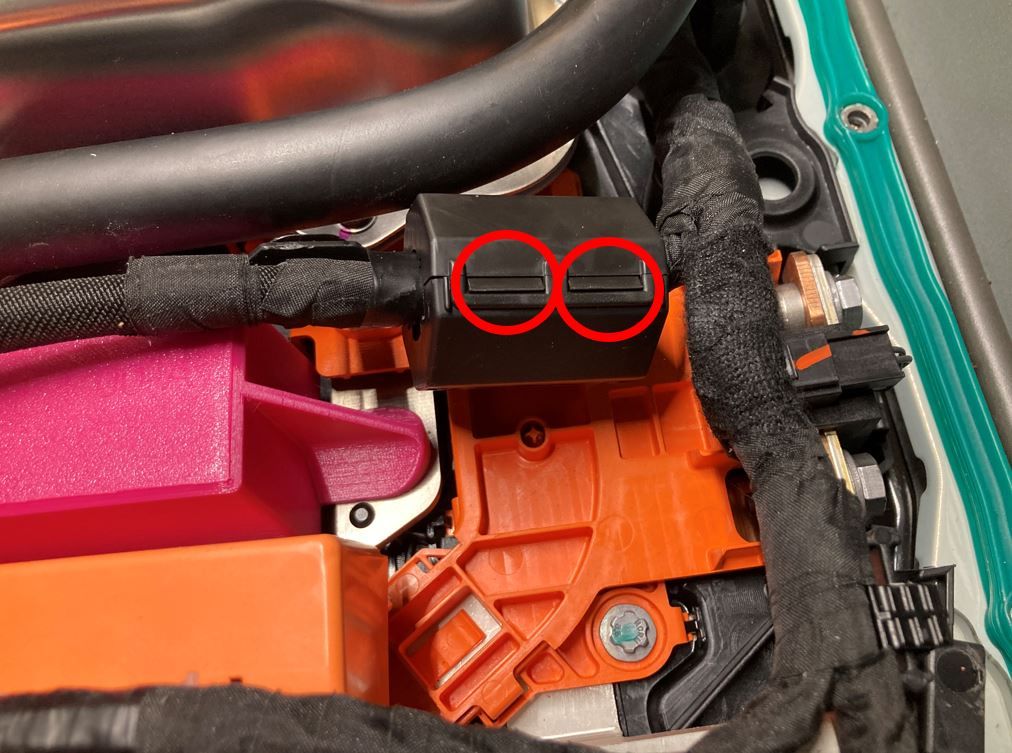

  11. 将用卡子固定的铁素体安装到分流器线束上,尽可能靠近高压电池仓线束。
    Informational PurposesAn informational icon, calling your attention
    沿线束旋转用卡子固定的铁素体,确保铁素体安装正确且没有挤压线束。

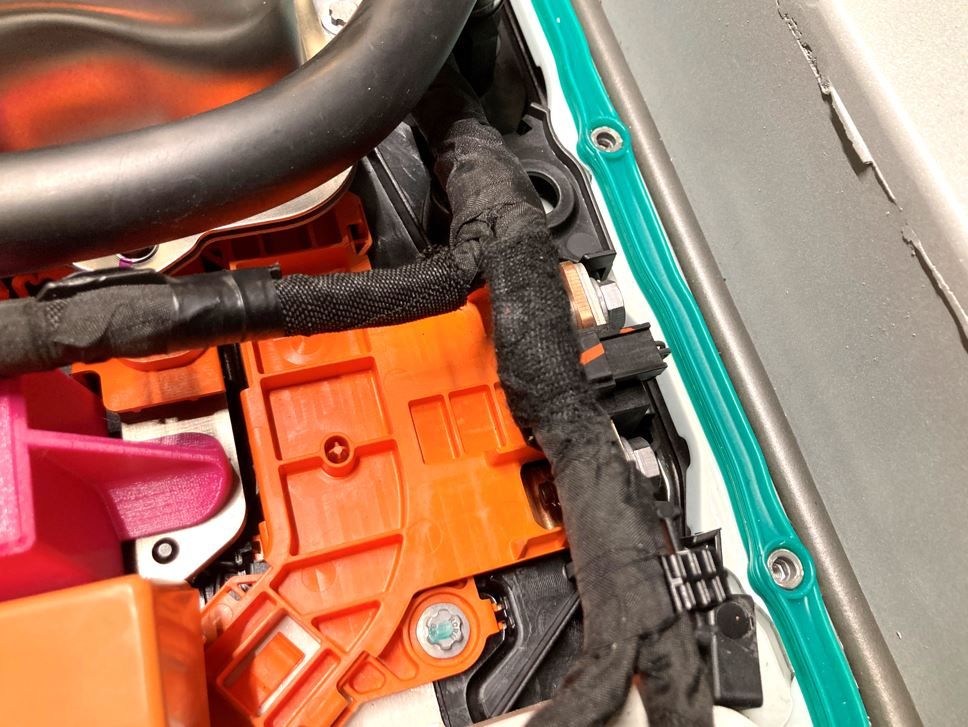

  12. 在用卡子固定的铁素体和高压电池仓线束上粘贴胶带,以防止铁素体移动。
  13. 佩戴皮革手套。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    仅允许在安装用卡子固定的铁素体和粘贴胶带时脱下皮革手套。执行本程序其余步骤时均需佩戴皮革手套。
  14. 重新连接位于功率转换系统和负极触点开关之间的高压电池仓线束连接器,然后紧固高压电池仓线束夹(2 个)。
  15. 连接分流器线束,然后紧固将分流器线束固定到高压电池塑料饰板的夹子(2 个)。
  16. 拆卸烟火电池断接开关虚拟盖板。
  17. 连接烟火电池断接开关连接器。
  18. 使用异丙醇 (IPA) 湿巾清洁分流器、母排和烟火电池断接开关高压接合面,然后至少等待 1 分钟,使接合面彻底风干。
  19. 将万用表设置到 “LoZ”(低阻抗)模式。
    Informational PurposesAn informational icon, calling your attention
    若为模式选择器上没有 “LoZ” 模式的 Fluke 万用表,请参阅万用表(LoZ 设置)
  20. 测量分流器(左)与母排(右)之间的电压至少 10 秒,以平衡烟火电池断接开关安装点之间的电压。
    Informational PurposesAn informational icon, calling your attention
    万用表上显示的电压不如平衡安装点电压重要。
  21. 将烟火电池断接开关放置到高压电池仓上,将连接器销与断接开关对齐,然后直接将断接开关压入母排。
  22. 安装将烟火断接开关固定到高压电池仓的螺栓。
    Informational PurposesAn informational icon, calling your attention
    2 个螺纹胶螺栓,13毫米,5 Nm + 60 度;安装新的紧固件。
  23. 测量烟火断接开关至母排(右)电阻。
    Informational PurposesAn informational icon, calling your attention
    1 个高压接头,0.060毫欧(60 微欧)或更小;使用 Hioki 测量仪前确认仪器已正确归零;如果阻抗更高,请根据具体情况上报 Toolbox 对话。
  24. 测量从烟火断接开关至分流器(左)电阻、
    Informational PurposesAn informational icon, calling your attention
    1 个高压接头,0.045毫欧(45 微欧)或更小;使用 Hioki 测量仪前确认仪器已正确归零;如果阻抗更高,请根据具体情况上报 Toolbox 对话。
  25. 安装烟火断接开关绝缘体。
    Informational PurposesAn informational icon, calling your attention
    2 个绝缘体。
  26. 安装高压电池仓盖板。请参阅盖板 - 高压电池仓(结构化电池组)(三相)(拆卸和更换)
