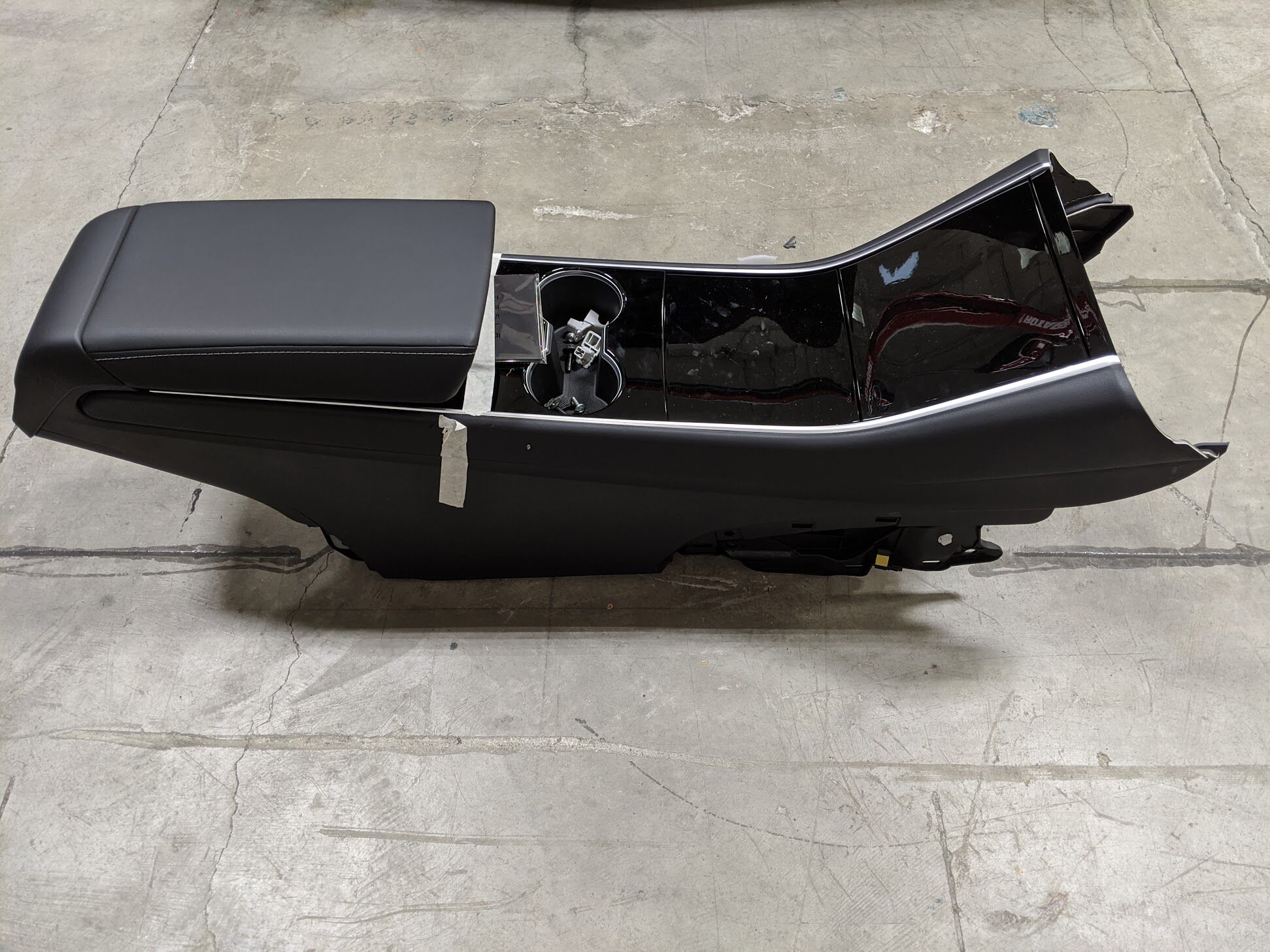

中控台 (2.0)(结构化电池组)(拆卸和安装)

校正代码 15190121 0.30 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开所有车门并降下所有车窗。
  2. 将驾驶位座椅向后移动。
  3. 拆下驾驶位脚垫。

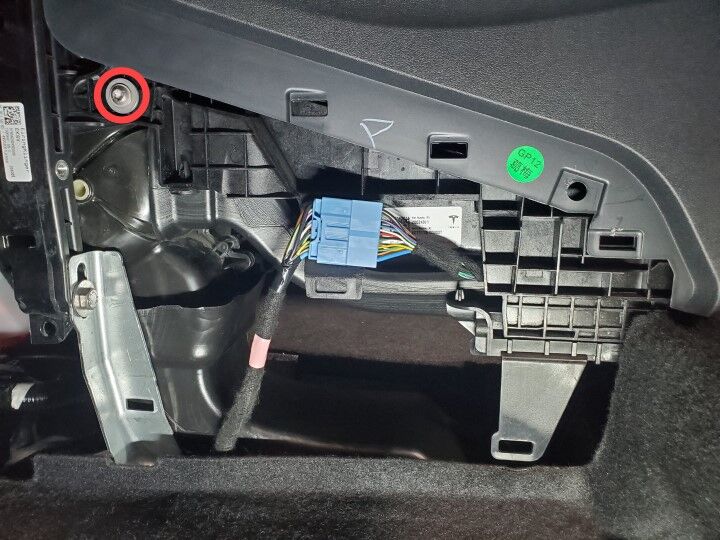

  4. 拆下中控台 LH 板。请参阅侧板 - 中控台 - LH(拆卸和更换)
  5. 拆下将中控台 LH 侧固定到仪表板的螺栓。
    6.5 Nm (4.8 lbs-ft)
    提示: 推荐使用以下工具:
    • T30 套筒
  6. 对车辆的 RH 侧重复第 2 步至第 4 步。

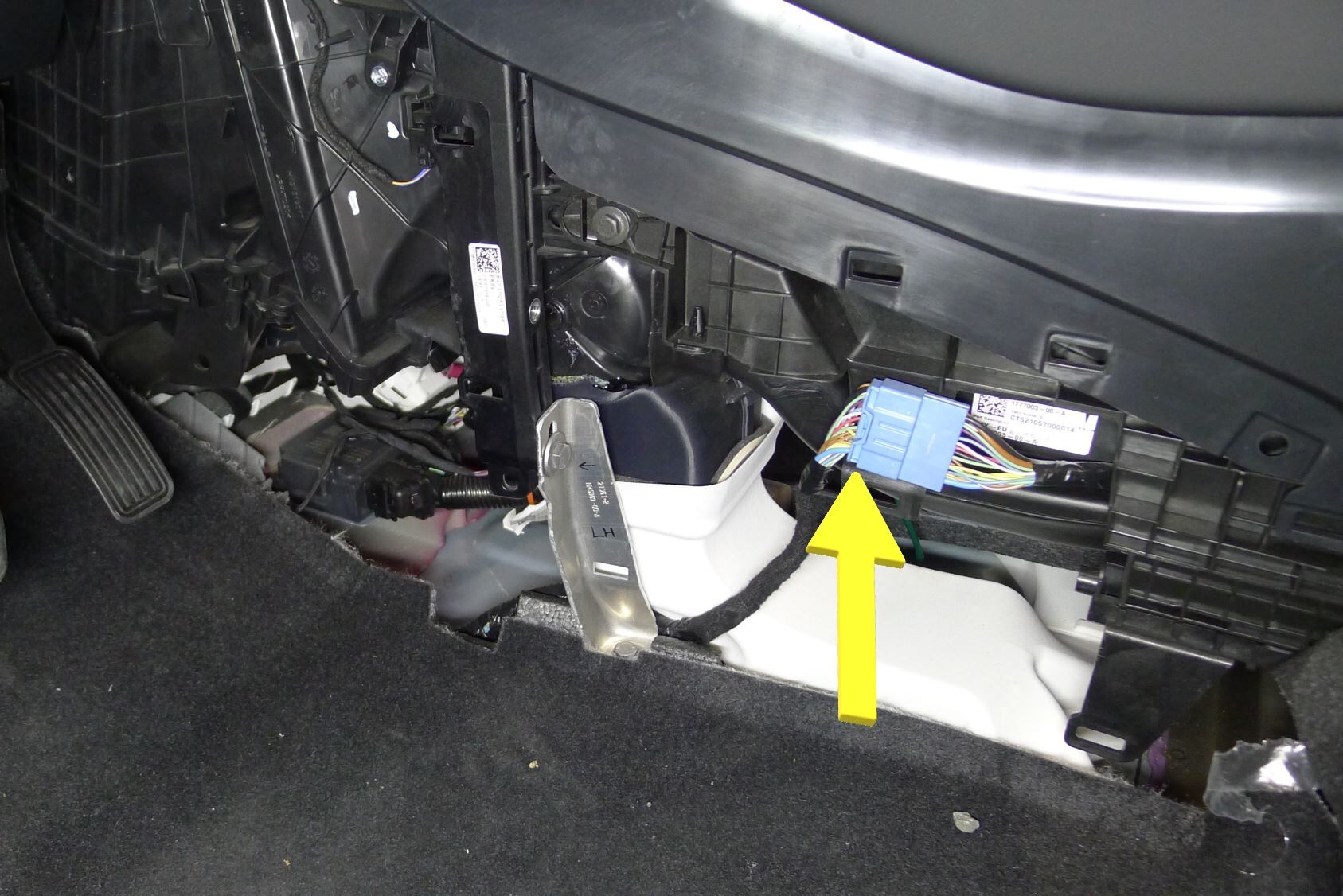

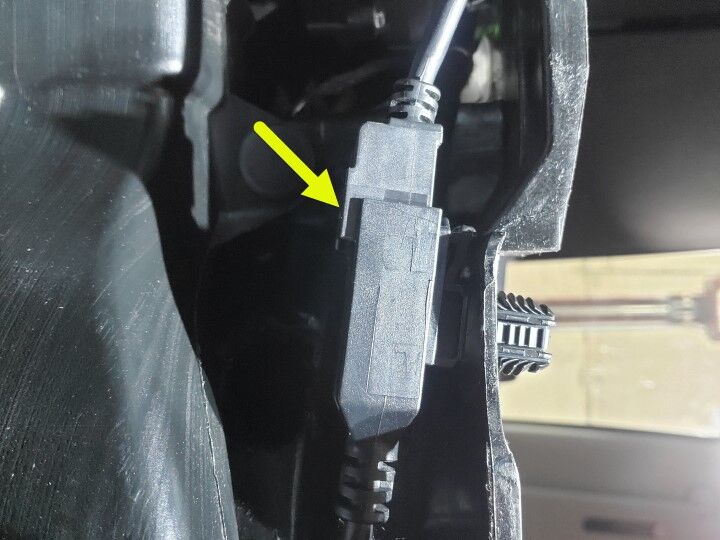

  7. 断开中控台右前侧的 USB 线束电气连接器。
    Informational PurposesAn informational icon, calling your attention
    该连接器位于中控台 RH 侧支架的后面。

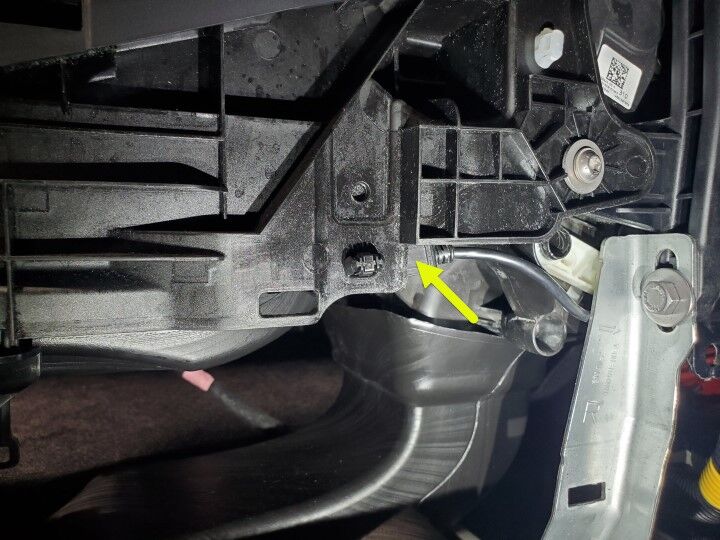

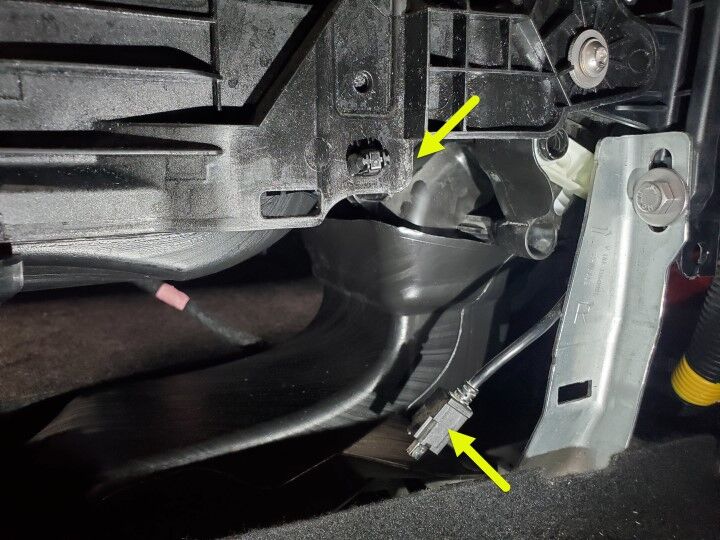

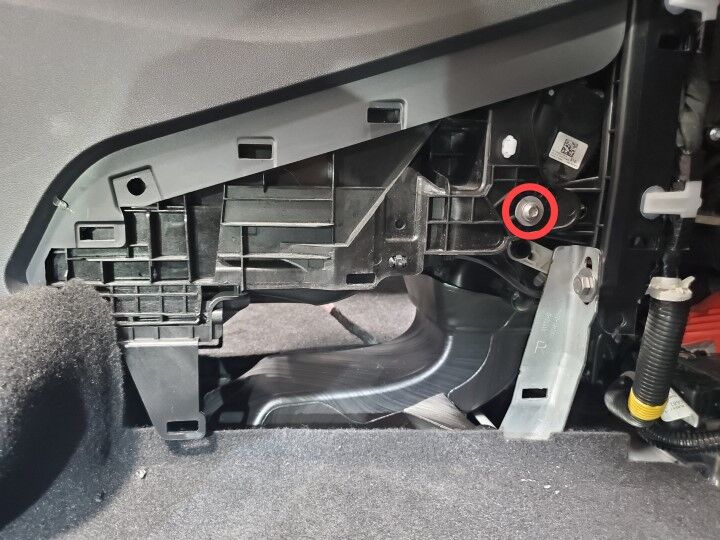

  8. 拆下将中控台 RH 侧固定到仪表板的螺栓。
    6.5 Nm (4.8 lbs-ft)
    提示: 推荐使用以下工具:
    • T30 套筒
  9. 将前排座椅向前移动。
  10. 拆下中控台后下方面板。请参阅面板 - 下后部 - 中控台(拆卸和更换)
  11. 拆下将中控台固定到下部导轨的螺栓 (x2)。
    9.5 Nm (7.0 lbs-ft)
    提示: 推荐使用以下工具:
    • 8 毫米套筒
  12. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  13. 断开低压电源。请参阅12V/低压电源(断开和连接)
  14. 断开中控台线束电气连接器。
    Informational PurposesAn informational icon, calling your attention
    该连接器位于中控台 LH 侧毡毯的后面。

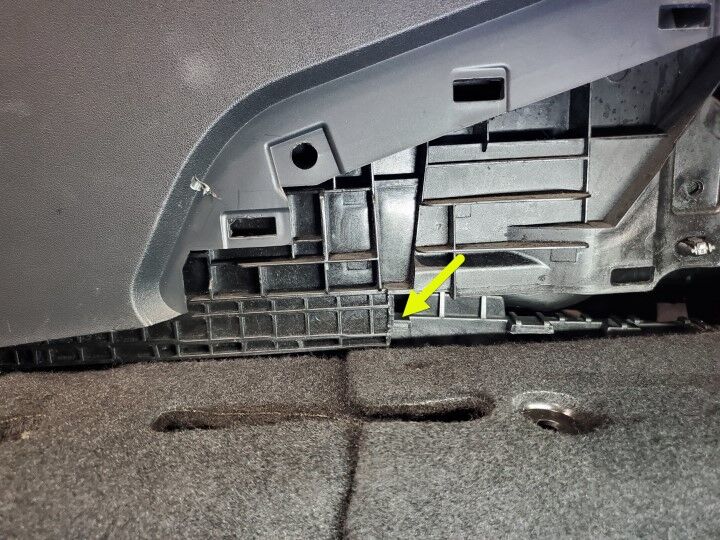

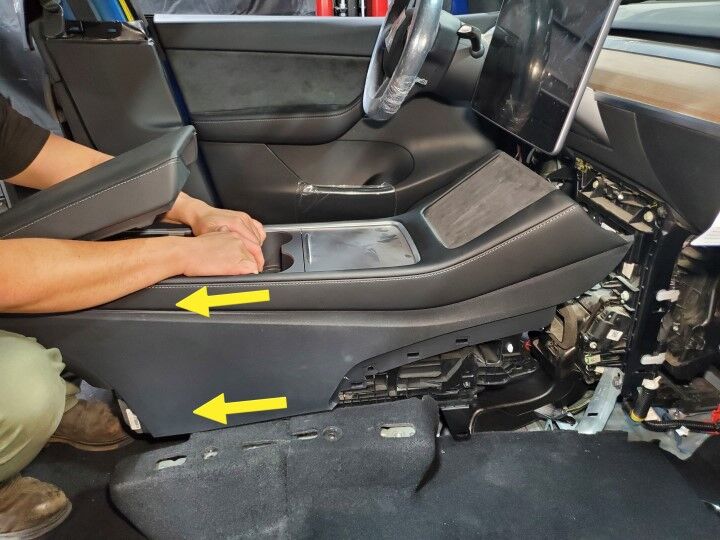

  15. 向后滑动中控台总成,将其从升降器导轨中滑出。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    注意周围组件以避免人身伤害和车辆损坏。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    必须平行于导轨用力。

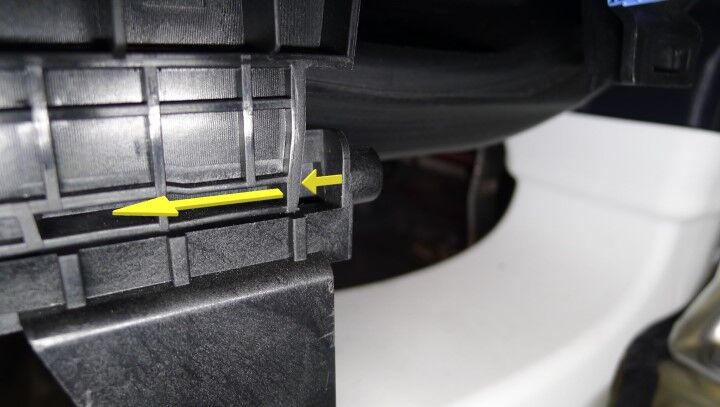

    提示: 使用杯托将中控台向后拉。如果需要,将中控台从一侧移至另一侧以将其松开。

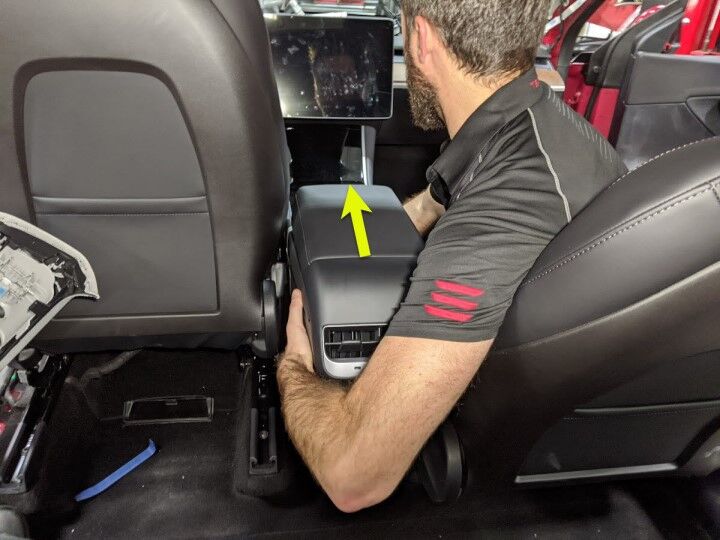

  16. 在助手的帮助下,从车上拆下中控台。
    Informational PurposesAn informational icon, calling your attention
    确认旋转盖处于关闭位置。
    Informational PurposesAn informational icon, calling your attention

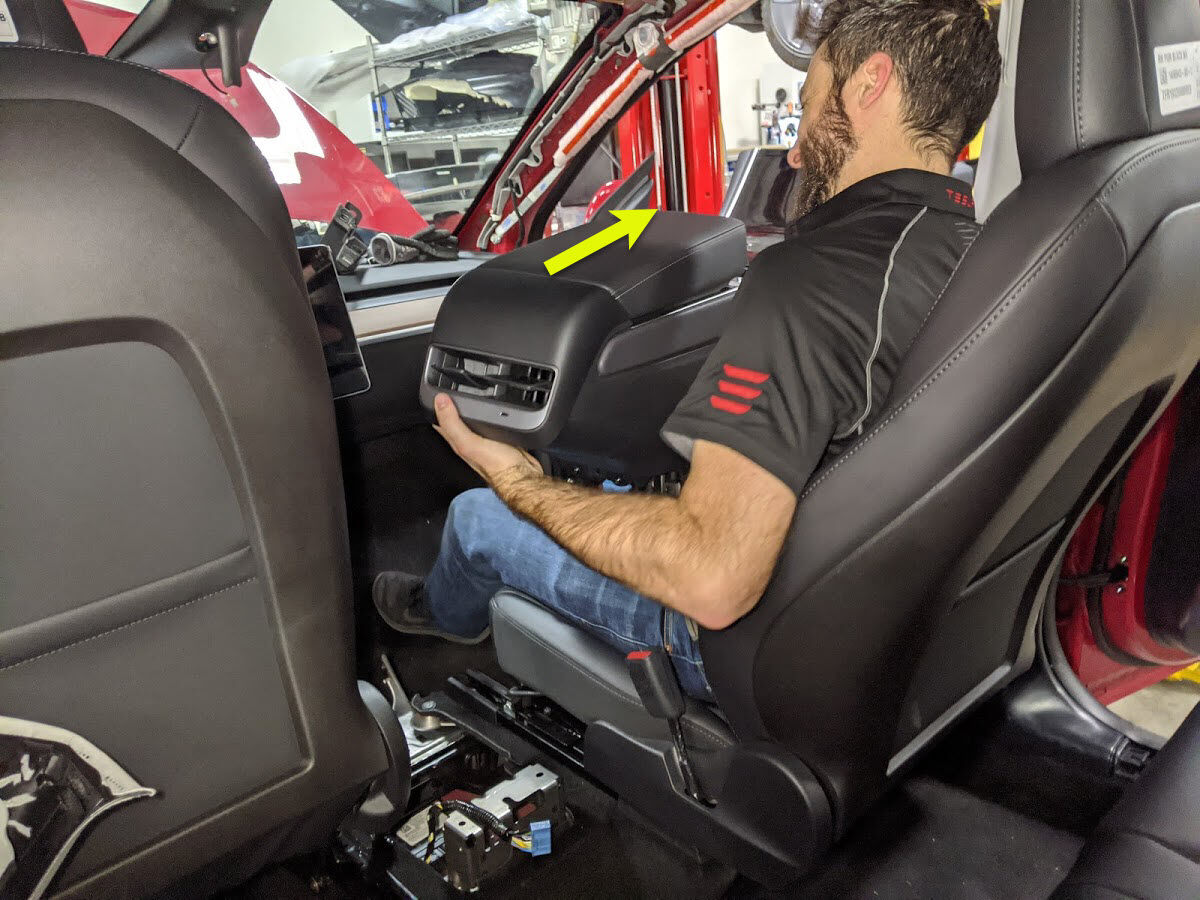

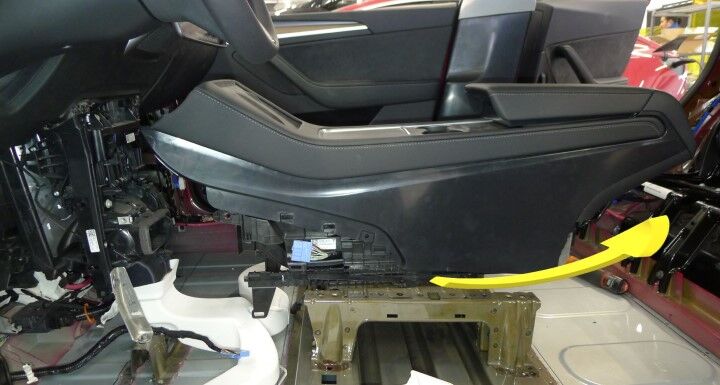

    将中控台的后部向上倾斜,然后将总成朝车辆后部拉以将其拆下。

安装

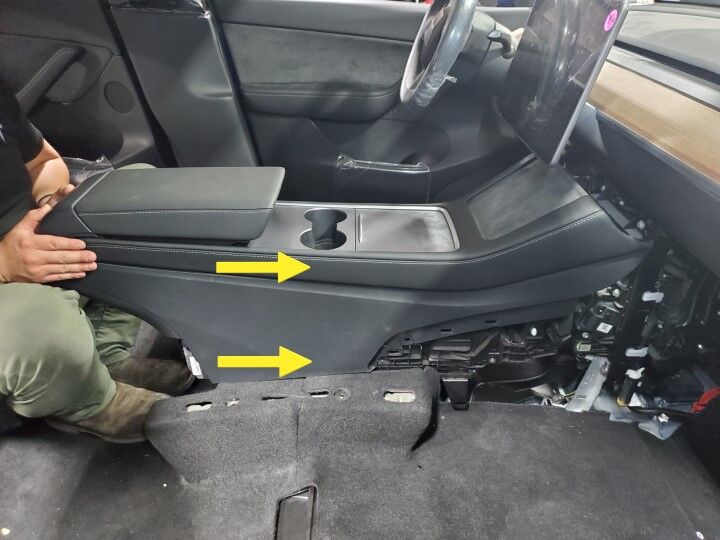

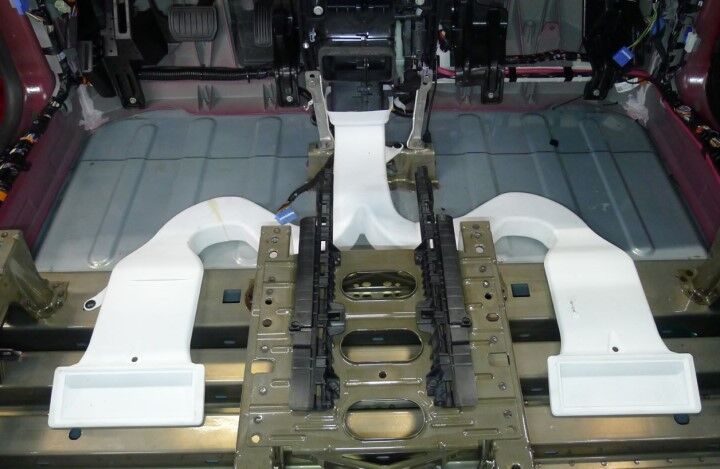

  1. 在助手的帮助下,将中控台放到导轨上,然后将总成向前推。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    必须平行于导轨用力。
  2. 连接中控台线束电气连接器。
    Informational PurposesAn informational icon, calling your attention
    该连接器位于中控台 LH 侧毡毯的后面。
  3. 连接低压电源。请参阅12V/低压电源(断开和连接)
  4. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  5. 安装将中控台固定到下部导轨的螺栓 (x2)。
    9.5 Nm (7.0 lbs-ft)
    提示: 推荐使用以下工具:
    • 8 毫米套筒
  6. 安装中控台后下方面板。请参阅面板 - 下后部 - 中控台(拆卸和更换)
  7. 将前排座椅向后移动。
  8. 安装将中控台 RH 侧固定到仪表板的螺栓。
    6.5 Nm (4.8 lbs-ft)
    提示: 推荐使用以下工具:
    • T30 套筒
  9. 连接中控台 RH 前侧的 USB 线束电气连接器。
  10. 安装中控台 RH 板。请参阅侧板 - 中控台 - LH(拆卸和更换)
  11. 安装副驾位脚垫。
  12. 将副驾位座椅移回原位。
  13. 安装将中控台 LH 侧固定到仪表板的螺栓。
    6.5 Nm (4.8 lbs-ft)
    提示: 推荐使用以下工具:
    • T30 套筒
  14. 安装中控台 LH 板。请参阅侧板 - 中控台 - LH(拆卸和更换)
  15. 安装驾驶位脚垫。
  16. 将驾驶位座椅移回原位。
  17. 升起所有车窗,关闭所有车门。
