电机 - 座椅倾斜 - 副驾位座椅（拆卸和更换） ((拆卸和更换))

校正代码 13013502 FRT 0.54 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-03-24: 发布了新的程序。
警告
座椅底座的边缘很锋利，可能会造成人身伤害。将座椅从车上拆下时，以及在座椅底座上或其附近进行相关作业时，请佩戴防割手套。

拆卸

  1. 拆下第一排右侧座椅总成。请参阅 座椅总成 - 第一排 - 左侧（拆卸和更换）。
  2. 调整第一排右侧座椅，以接触其底部。
  3. 将电气线束从第一排右侧座椅倾斜电机连接器上断开。

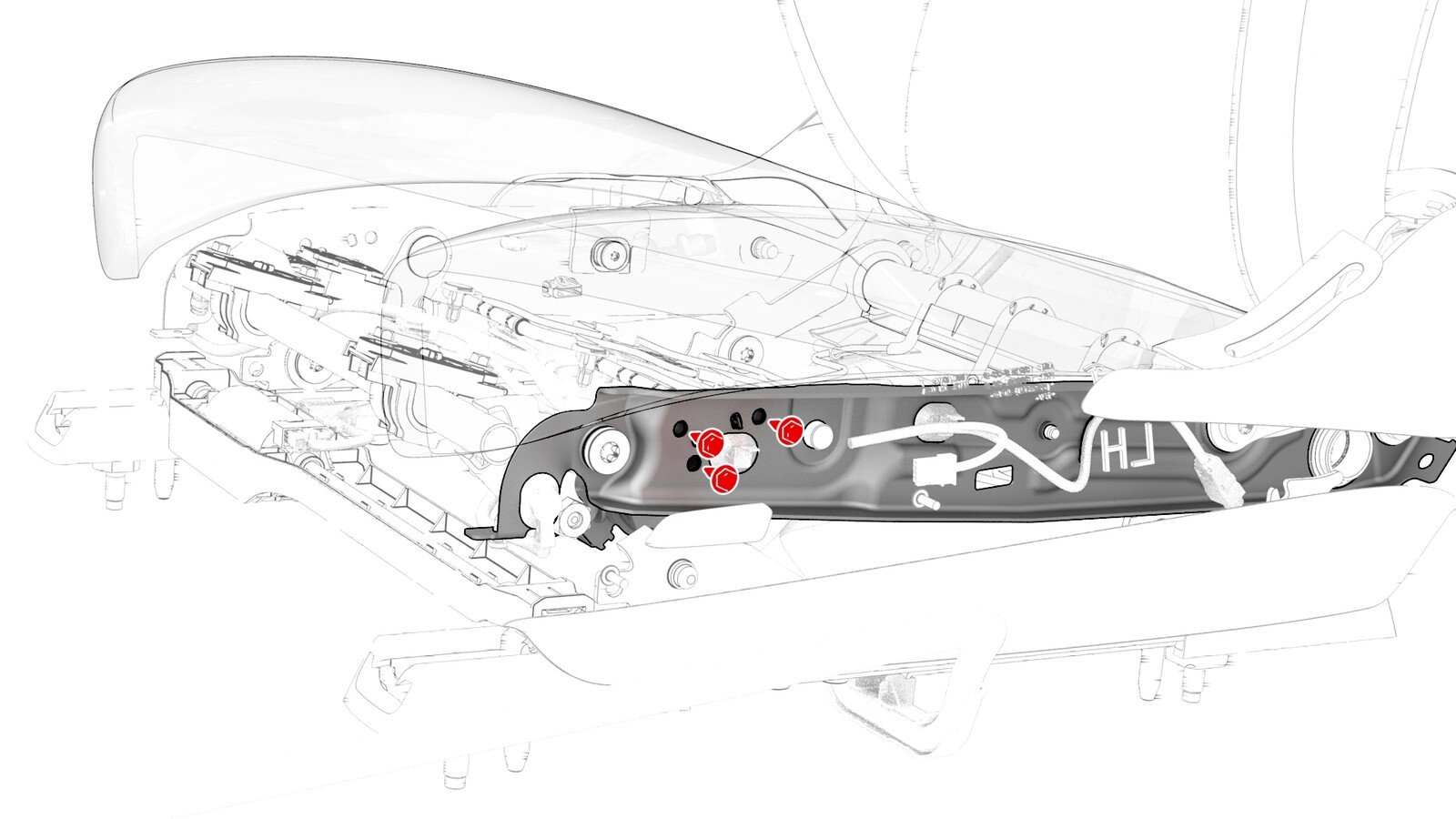

  4. 拆下将第一排右侧座椅倾斜电机固定到座椅框架的螺栓。

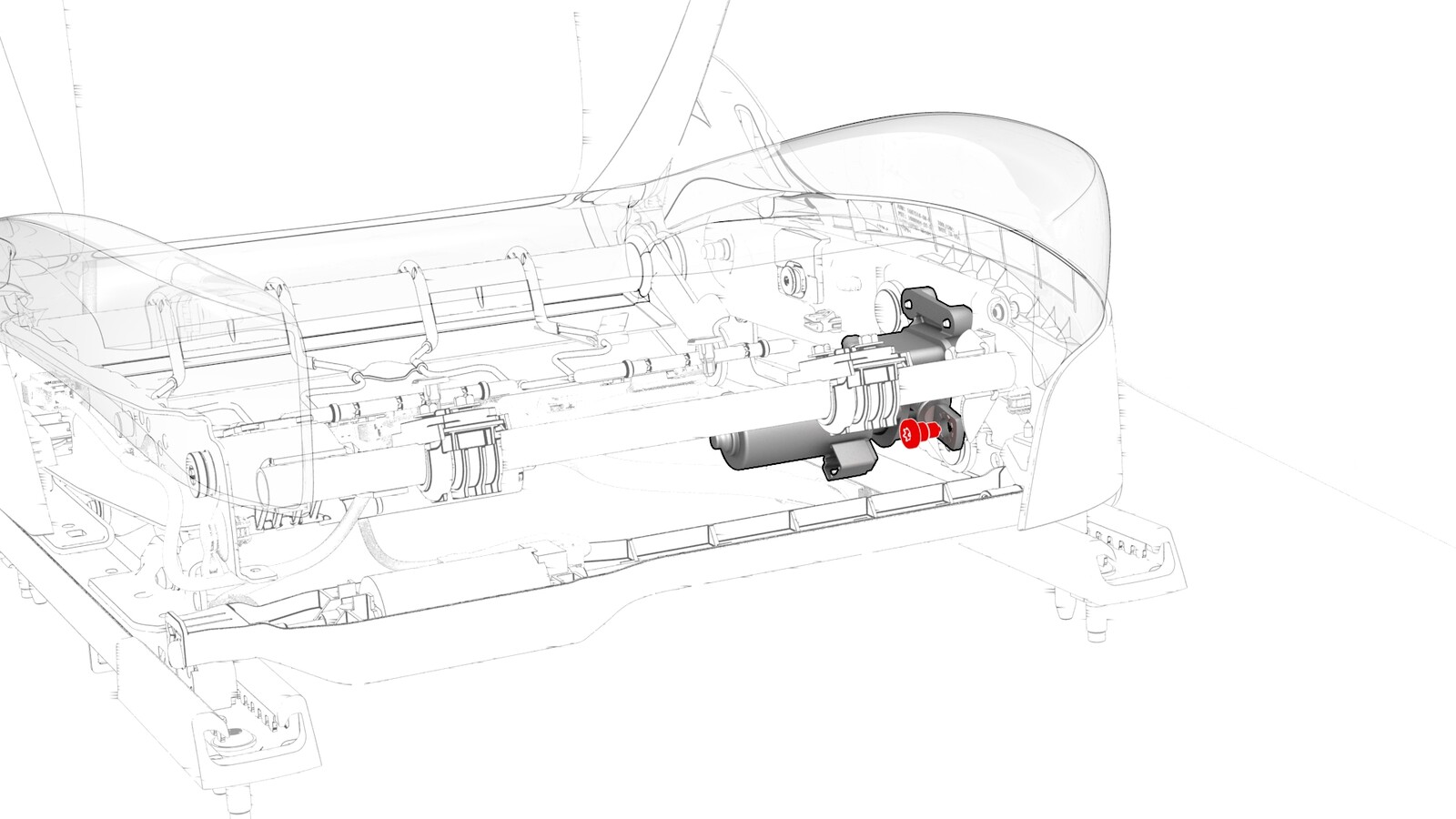

  5. 拆下并弃用将第一排右侧座椅倾斜电机调节臂固定到座垫倾斜导管支架的螺栓，然后将第一排右侧座椅倾斜电机从座椅框架上拆下。

安装

  1. 将第一排右侧座椅倾斜电机安装到座椅框架上。
    注

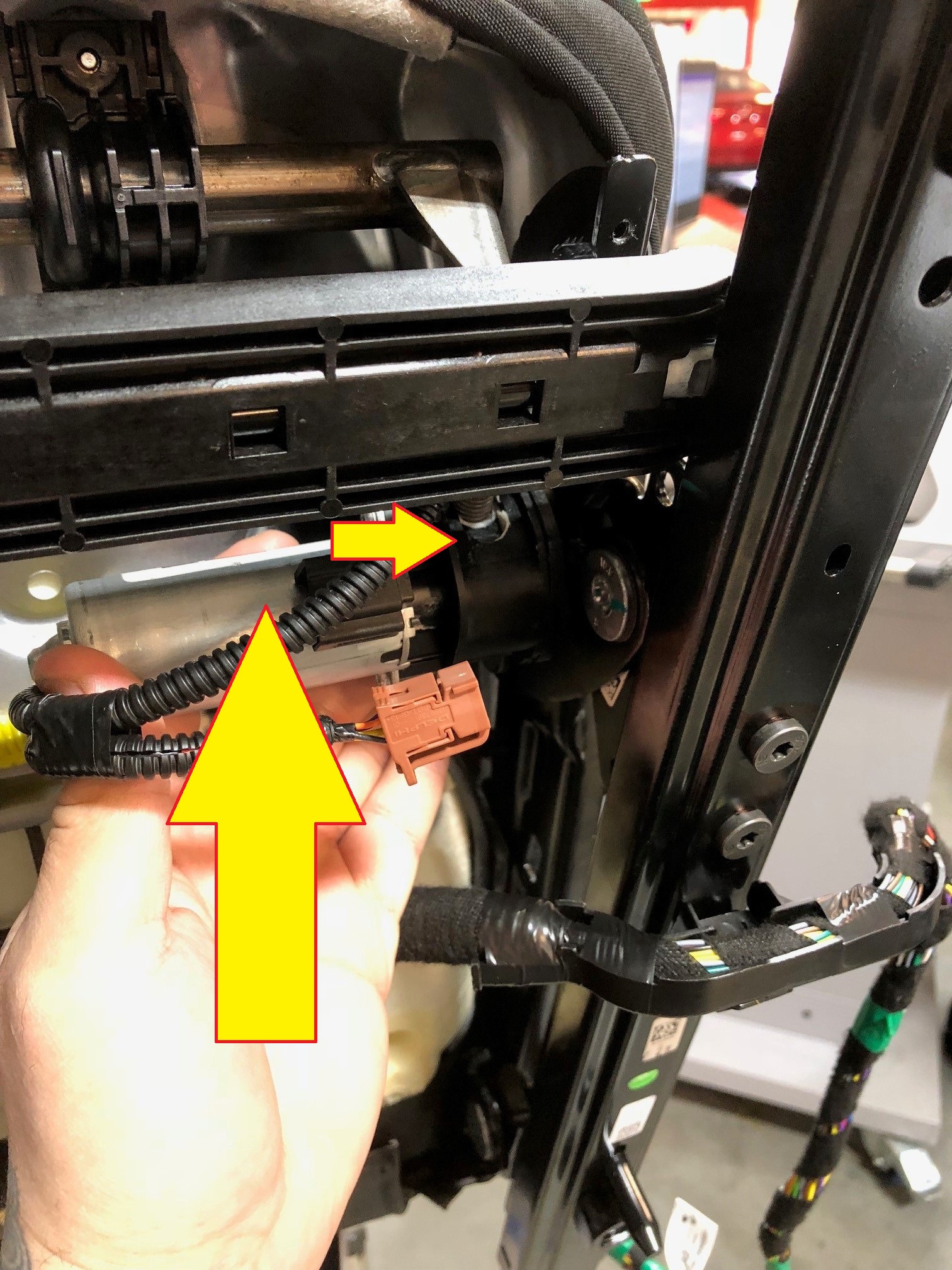

    抬起倾斜电机，靠在座椅框架上，确保电机定位销可见。
  2. 安装将第一排右侧座椅倾斜电机固定到座椅框架的螺栓（3 个）。
    7.5 Nm (5.5 lbs-ft)

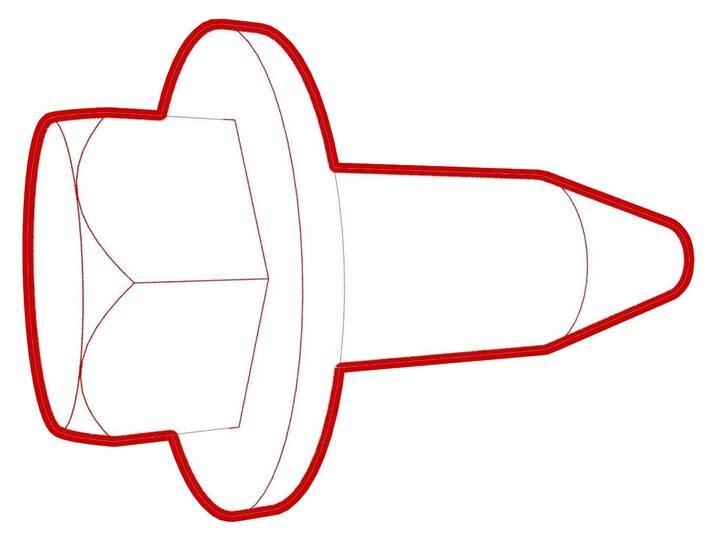

  3. 安装新的螺栓（零件号：1109741-00-E 或更新），将第一排右侧座椅倾斜电机调节臂固定到座垫倾斜导管支架上。
    16 Nm (11.8 lbs-ft)
  4. 将电气线束连接到第一排右侧座椅倾斜电机连接器。
  5. 立起第一排右侧座椅总成。
  6. 安装第一排右侧座椅总成。请参阅 座椅总成 - 第一排 - 左侧（拆卸和更换）。
  7. 解锁车辆网关。请参阅
  8. Replacement front seat assemblies and seat cushion frame assemblies are equipped with a newly-designed "mini-tilt" motor, and replacing these parts (or the tilt motor itself) might require a configuration change. Review the configuration information in the table and perform the following substeps if a configuration update is needed.

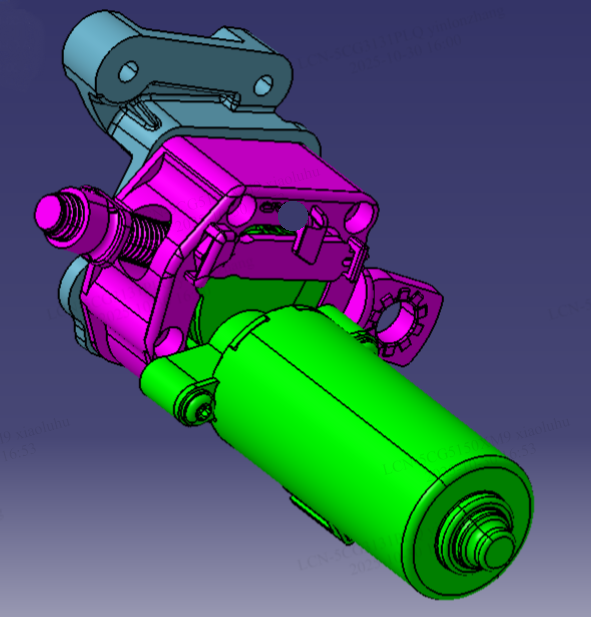

    图 1. Old Tilt Motor

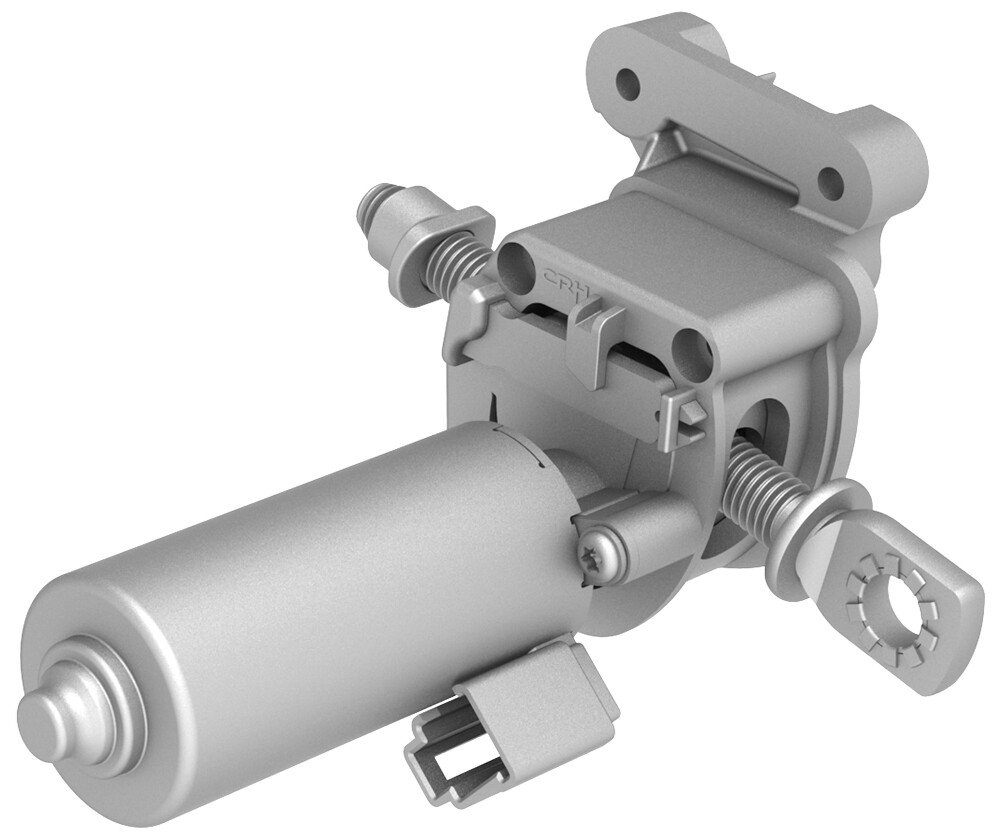

    图 2. New Mini Tilt Motor (P/N: 1868276-00-B or newer)
    1. Access the Vehicle Configuration section of the Infotainment Dashboard. See 网关配置（显示和变更）.
    2. Update cfg_frontSeattype according to the combination of tilt motors described in the table.
  9. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： PROC_VCRIGHT_SEAT-CALIBRATEvia Service Mode:Low Voltage ➜ Seats ➜ Calibrate Seatvia Toolbox:(link)
  10. 退出“维护模式”或断开笔记本电脑（如适用）（请参阅0005 - 维护模式）。
