中控台（拆卸和安装）

校正代码 15190101 0.48 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 中控台（拆卸和安装）
描述 扭矩值 推荐工具 重复使用/更换 备注
中控台侧角和后角至车身螺栓
7 Nm (5.2 lbs-ft)
  • 10 毫米套筒
  • 4 英寸加长件
  • 1/4 英寸标准棘轮
  • 1/4 英寸扭矩扳手（仅适用于安装程序）
重复使用
中控台内侧前部至车身螺钉
1.7 Nm (1.3 lbs-ft)
  • 梅花 T20 套筒
  • 4 英寸加长件
  • 1/4 英寸标准棘轮
  • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀（仅适用于安装程序）
  • Wiha 1/4 英寸钻头托架适配器
  • Wiha 扭矩调节器
重复使用

拆卸

  1. 按需清理和固定中控台中的客户物品。
  2. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  3. 拆下驾驶位脚垫。
  4. 拆下中控台 LH 板毡毯。请参阅侧板 - 中控台 - LH（拆卸和更换）。

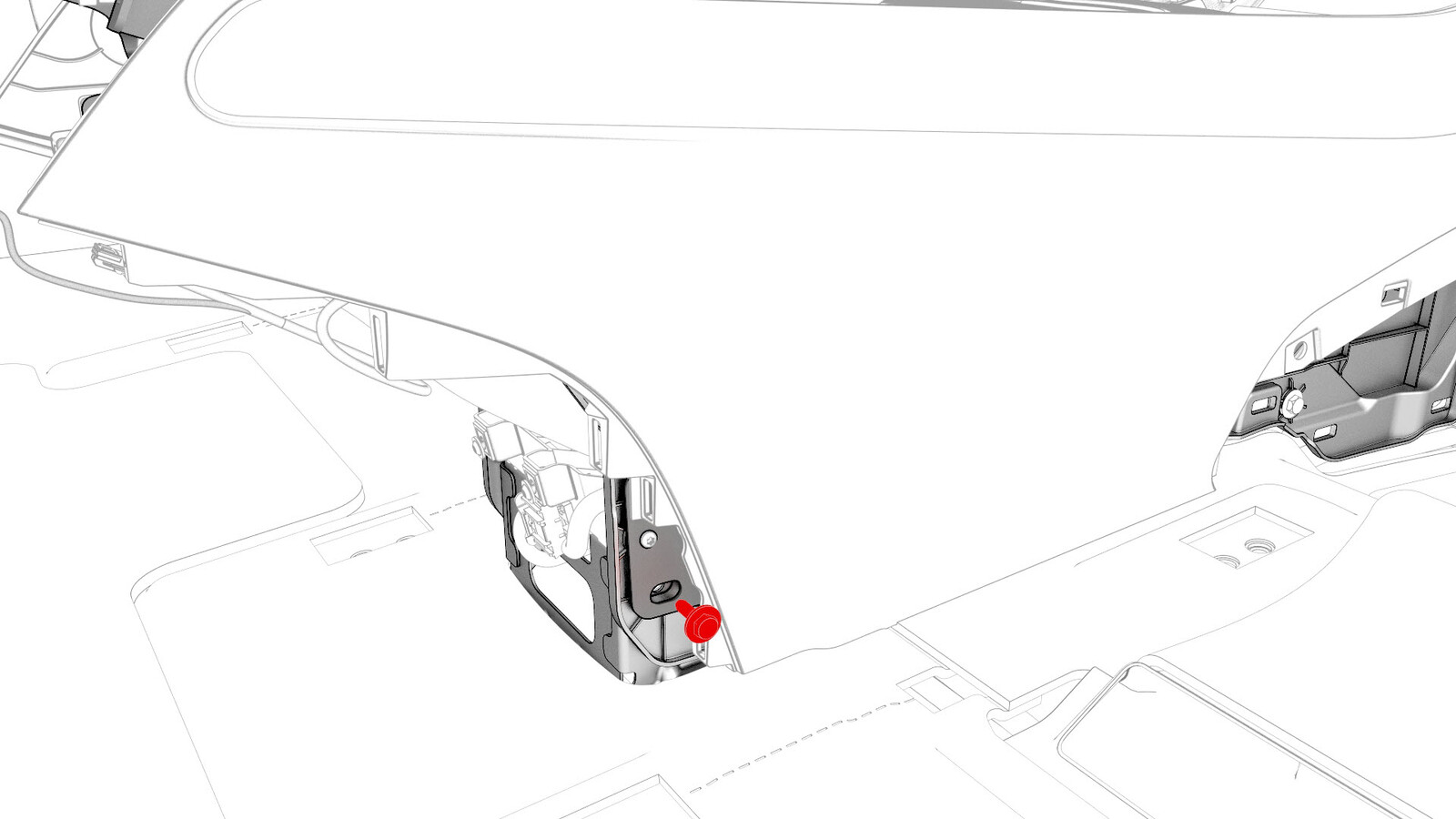

  5. 拆下将中控台 LH 前部固定到车身的螺栓。
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具：
    • 10 毫米套筒
    • 4 英寸加长件
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
  6. 拆下前排乘客脚垫。
  7. 拆下中控台 RH 板毡毯。请参阅侧板 - 中控台 - LH（拆卸和更换）。
  8. 拆下将中控台 RH 前部固定到车身的螺栓。
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具：
    • 10 毫米套筒
    • 4 英寸加长件
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
  9. 拆下中控台后下方面板。请参阅面板 - 下后部 - 中控台（拆卸和更换）。

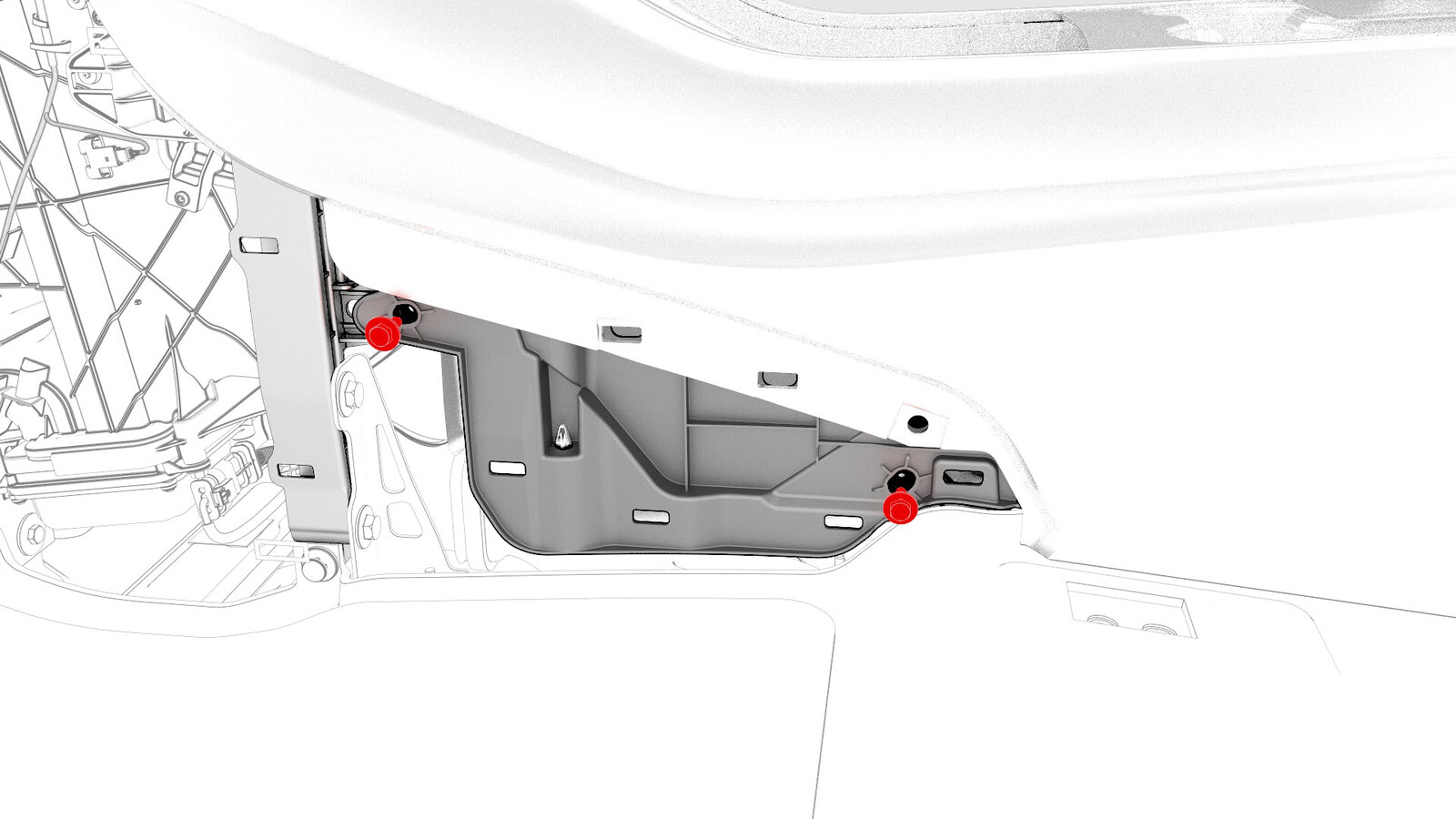

  10. 拆下将中控台 LH 后侧固定到车身的螺栓。
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具：
    • 10 毫米套筒
    • 4 英寸加长件
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
  11. 拆下将中控台 RH 后侧固定到车身的螺栓。
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具：
    • 10 毫米套筒
    • 4 英寸加长件
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
  12. 在触摸屏上，选择Control > Safety & Security > Vehicle Power > Power Off，以关闭车辆电源。
  13. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。

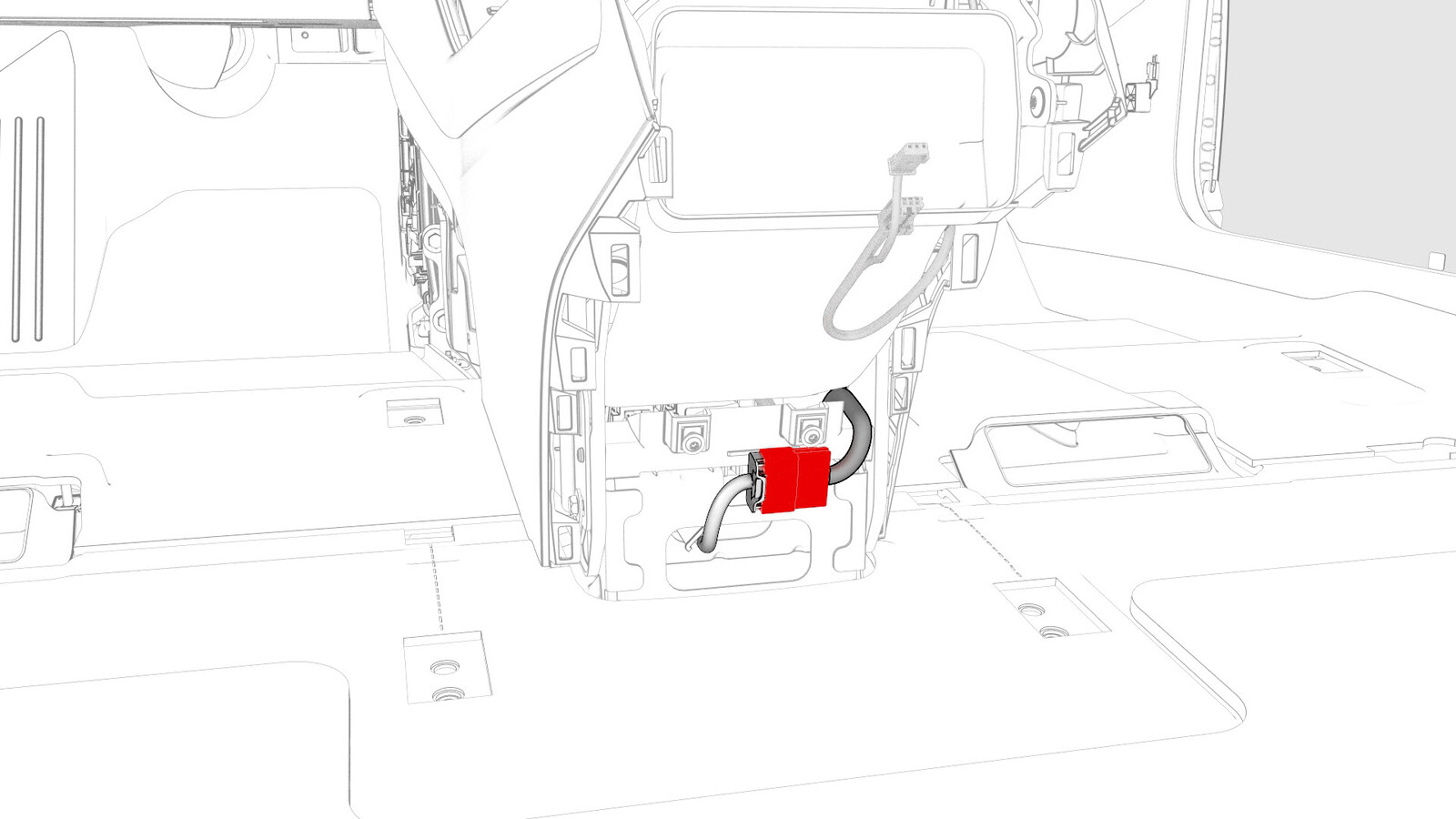

  14. 断开电气连接器与中控台后部的连接。

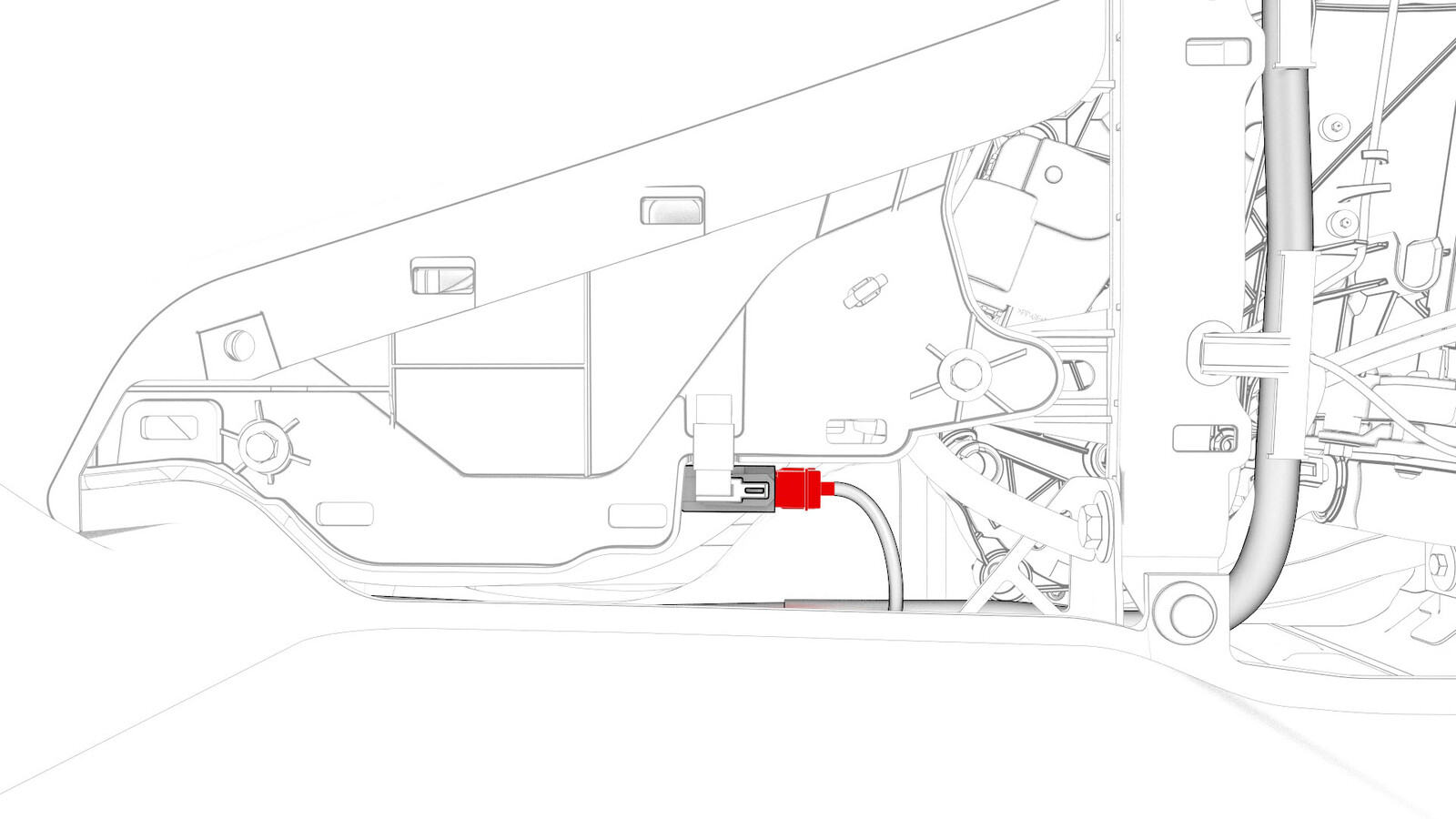

  15. 在中控台 RH 前侧，断开电气线束。
  16. 闭合中控台旋转盖，防止在将中控台拆下车辆期间卡在中控台显示器上。
  17. 在助手的帮助下，按照以下要求从车上拆下中控台：
    1. 将中控台后部向上倾斜。
    2. 将中控台拉向车辆后部。
    3. 将中控台前部向上倾斜。
    4. 穿过副驾位车门，将中控台取出。

安装

  1. 在助手的帮助下，按照以下要求将中控台安装到车辆中：
    1. 将中控台前部向下倾斜。
    2. 将中控台滑向车辆前部。
    3. 将中控台后部向下倾斜，直至入位。
  2. 打开中控台旋转盖。
  3. 连接中控台后部的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保正确安装连接器。在继续此程序前，先执行推拉测试。
  4. 安装将中控台 RH 后侧固定到车身的螺栓。
    7 Nm (5.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具：
    • 10 毫米套筒
    • 4 英寸加长件
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
  5. 安装将中控台 LH 后侧固定到车身的螺栓。
    7 Nm (5.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具：
    • 10 毫米套筒
    • 4 英寸加长件
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
  6. 安装中控台后下方面板。请参阅面板 - 下后部 - 中控台（拆卸和更换）。
  7. 连接中控台 RH 前侧的电气线束。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保正确安装连接器。在继续此程序前，先执行推拉测试。
  8. 安装将中控台 RH 前部固定到车身的螺栓。
    7 Nm (5.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具：
    • 10 毫米套筒
    • 4 英寸加长件
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
  9. 安装中控台 RH 板毡毯。请参阅侧板 - 中控台 - LH（拆卸和更换）。
  10. 安装前排乘客脚垫。
  11. 安装将中控台 LH 前部固定到车身的螺栓。
    7 Nm (5.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具：
    • 10 毫米套筒
    • 4 英寸加长件
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
  12. 安装中控台 LH 板毡毯。请参阅侧板 - 中控台 - LH（拆卸和更换）。
  13. 安装驾驶位脚垫。
  14. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  15. 安装第二排下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  16. 按需将客户物品重新放置在中控台中。
