玻璃 - 车身 - 后围 - LH（拆卸和更换）
校正代码
10203002 0.90 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
警告
仅适用于欧洲：只有接受过二异氰酸酯操作培训并完成所有必修认证课程的技术人员才允许执行使用聚氨酯和含有二异氰酸酯的其他产品的程序。处理含有二异氰酸酯的产品时必须穿戴适当的个人防护装备 (PPE)。
拆卸
- 打开左后车门。
- 打开掀背车门。
-
松开 LH 后车门主密封条的上部和后部。
-

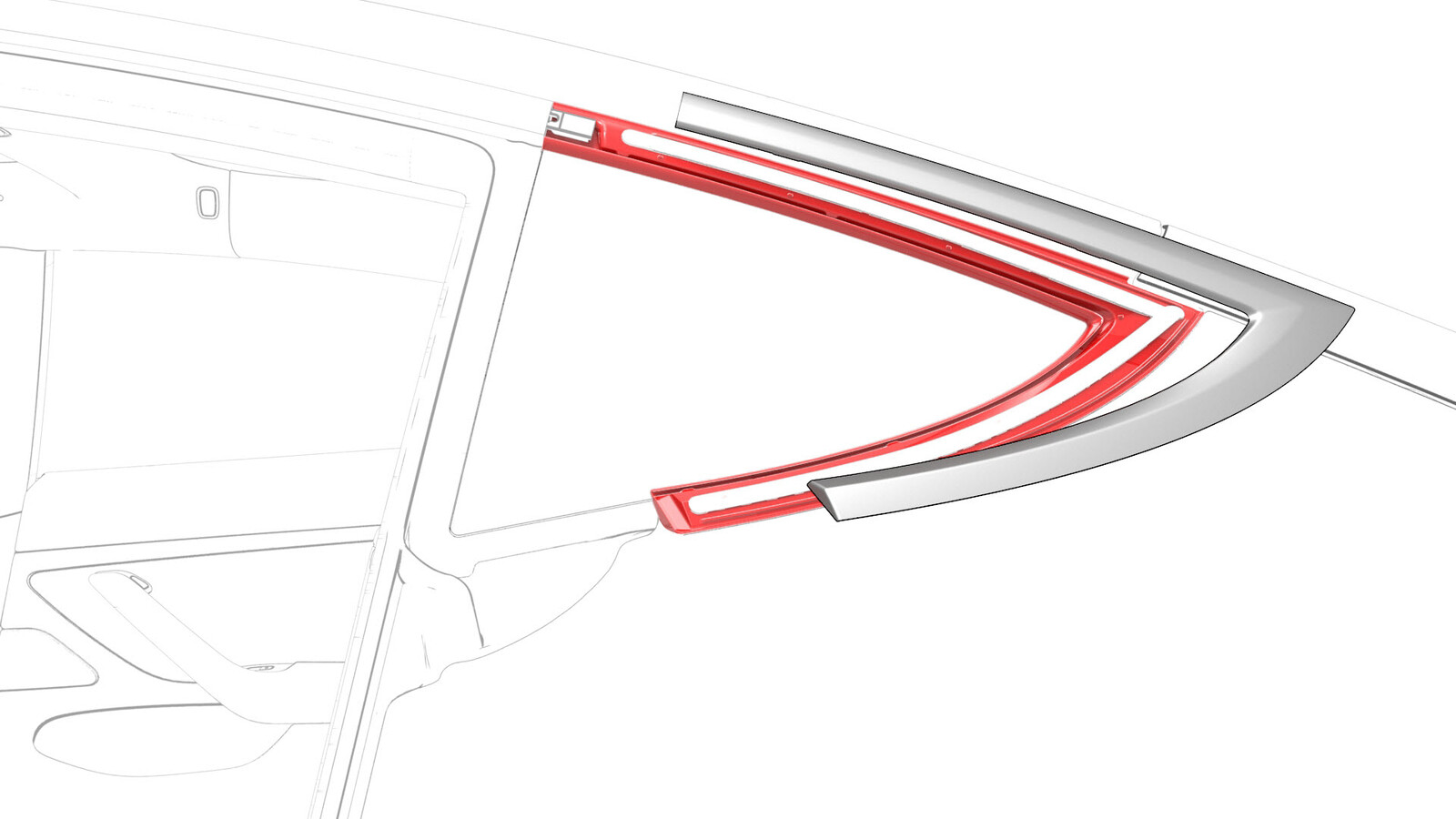

松开 LH 后角窗玻璃上的橡胶密封条，松开将密封条固定到玻璃的夹子，然后从车上拆下密封条。
- 放倒 LH 后排座椅并用罩子保护座椅靠背。
- 拆卸后备箱负重底板。请参阅后备箱负重底板 - 后部（拆卸和更换）。
- 拆下前备箱负重底板。请参阅后备箱负重底板 - 前部（拆卸和更换）。
- 拆卸后备箱门槛饰板。请参阅饰板 - 门槛 - 后备箱（拆卸和更换）。
- 拆卸负重底板左侧支架。请参阅支架 - 后备箱负重底板- LH（拆卸和更换）。
- 拆下行李箱 LH 挂袋支架。请参阅支架 - 后备箱挂袋 - LH（拆卸和更换）。
- 拆卸后备箱左侧饰板。请参阅饰板 - 侧 - 后备箱 - LH（拆卸和更换）。
-
松开将 LH C 柱上部饰板固定到车辆的夹子 (x6) 和锁片 (x1)，然后将饰板置于一旁。
注从顶蓬上小心地松开 LH C 柱上部饰板的最前部。注C 柱 LH 上部饰板仍连接在后排座椅安全带上。
-
使用对角切割器、一字螺丝刀以及橡胶锤（若需要）破坏 LH 后角窗玻璃内侧的定位柱。
- 清理 LH 后角窗玻璃的外部区域。
-
使用遮蔽胶带粘贴 LH 后角窗玻璃周围，以保护车身和车漆。
-
使用塑料饰板工具，将 LH 围板亮条的后部边缘从 LH 后角窗玻璃处撬出，以便将其释放，然后绕过玻璃将其从车上拆下。
警告小心使用将后围亮条固定到 LH 上部车身侧面亮条的夹子。
- 拆下 LH 上部车身亮条上任何剩余的夹子碎片。
-
使用带可伸缩刀片的刀具，切下 LH 后角窗玻璃周围的橡胶密封条，以便留出更大空间拆卸玻璃。
注这样在切割 LH 后角窗玻璃时，可避免损坏车身，防止电线卡在密封条中。
- 准备一副 T 柄扳手以及 6 英尺长的方形线。
-
将方形线缠绕在左后角窗玻璃后部边缘处车身与密封条之间。
提示： 利用饰板工具在嵌线和玻璃之间走线。
-
从车身上切割左后角窗玻璃，然后从车上拆下玻璃。
提示： 采用拉锯的方式切入聚氨酯。
- 使用带侧翼的刮刀清理车身上剩余的聚氨酯。
- 使用异丙醇 (IPA) 湿巾沿着聚氨酯路径清理车身。让该区域至少干燥 1 分钟。
安装
- 使用底漆涂抹聚氨酯路径以及在拆卸 LH 后角窗玻璃期间车漆受损的所有区域。底漆至少干燥 1 分钟。
- 从后角窗玻璃区域拆下遮蔽胶带。
-
备好填缝枪和聚氨酯。
注聚氨酯开口的宽度必须为 8 毫米，高为 13 毫米。
-
沿着初始路径向 LH 后角窗玻璃上涂抹聚氨酯。
注为避免将来出现 NVH 问题，请将聚氨酯的两端挤压到一起，确保聚氨酯之间没有间隙。
-
将 LH 后角窗玻璃放置在车身上，然后将后围亮条夹滑入顶部亮条。
注确保定位柱与车身上的孔对齐，然后从后定位柱开始施加压力，并逐步向前，以便将后角窗玻璃安装到车身。注从后定位柱开始有助于将后围亮条稳妥地固定在车身上。
- 在等待聚氨酯固化的过程中，用胶带将 LH 角窗玻璃固定到车身上。
-
将 C 柱 LH 上部饰板放在车辆上，然后安装将饰板固定到车辆的夹子 (x6) 和锁片 (x1)。
注将 C 柱饰板前部的上方凹槽与顶蓬对齐，同时确保行李箱密封条位于饰板上。
- 安装后备箱左侧饰板。请参阅饰板 - 侧 - 后备箱 - LH（拆卸和更换）。
- 安装行李箱 LH 挂袋支架。请参阅支架 - 后备箱挂袋 - LH（拆卸和更换）。
- 安装负重底板左侧支架。请参阅支架 - 后备箱负重底板- LH（拆卸和更换）。
- 安装后备箱门槛饰板。请参阅饰板 - 门槛 - 后备箱（拆卸和更换）。
- 安装前备箱负重底板。请参阅后备箱负重底板 - 前部（拆卸和更换）。
- 安装后备箱负重底板。请参阅 后备箱负重底板 - 后部（拆卸和更换）。
- 关闭掀背车门。
-
将 LH 后车门主密封条重新安装到车辆上。
注确保 LH 后车门主密封条嵌在顶部亮条、LH 后角窗玻璃密封条和所有内饰上。
- 取下保护罩并将 LH 后排座椅靠背折叠至原位。
-
聚氨酯凝固后，揭下遮蔽胶带。检查并清除所有胶带碎片或残胶。
警告在粘合剂制造商推荐的最短驶离时限内，不得驾驶车辆。 Dow Betaseal Express 在 0 ˚F (-18 ˚C) 或更高温度条件下至少需要 1 小时才能固化。如有必要，请在车辆玻璃上粘贴胶带，按压固定，并告知客户 24 小时后方可揭下胶带。同时，告知客户在随后的 24 小时内，应避免高速驾驶，并躲避减速带。
