制动盘 - 前 - LH（拆卸和更换）
校正代码
33010102 0.60 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2023 年 11 月 22 日：添加了有关更换单个制动盘的额外信息。
- 2023 年 6 月 29 日：添加了完整程序概览视频，仅作为补充材料。
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
注
有关详细的制动规格，请参阅制动器。
注
如果需要更换单个制动盘（由于损坏），则必须测量相应车轴制动盘的偏转值和厚度。请参阅制动盘 - 前 - LH（测量偏转值）。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| LH front brake hose bracket to the LH front knuckle |
 5 Nm (3.7 lbs-ft) |
|
重复使用 | |
| LH front caliper to the LH front knuckle |
 94 Nm (69.3 lbs-ft) |
|
更换 | 1088969-00-B |
| Brake rotor to the hub |
 5 Nm (3.7 lbs-ft) |
|
重复使用 |
拆卸
- 升起车辆并拆下 LH 前车轮。请参阅轮毂总成（拆卸和安装）。
-

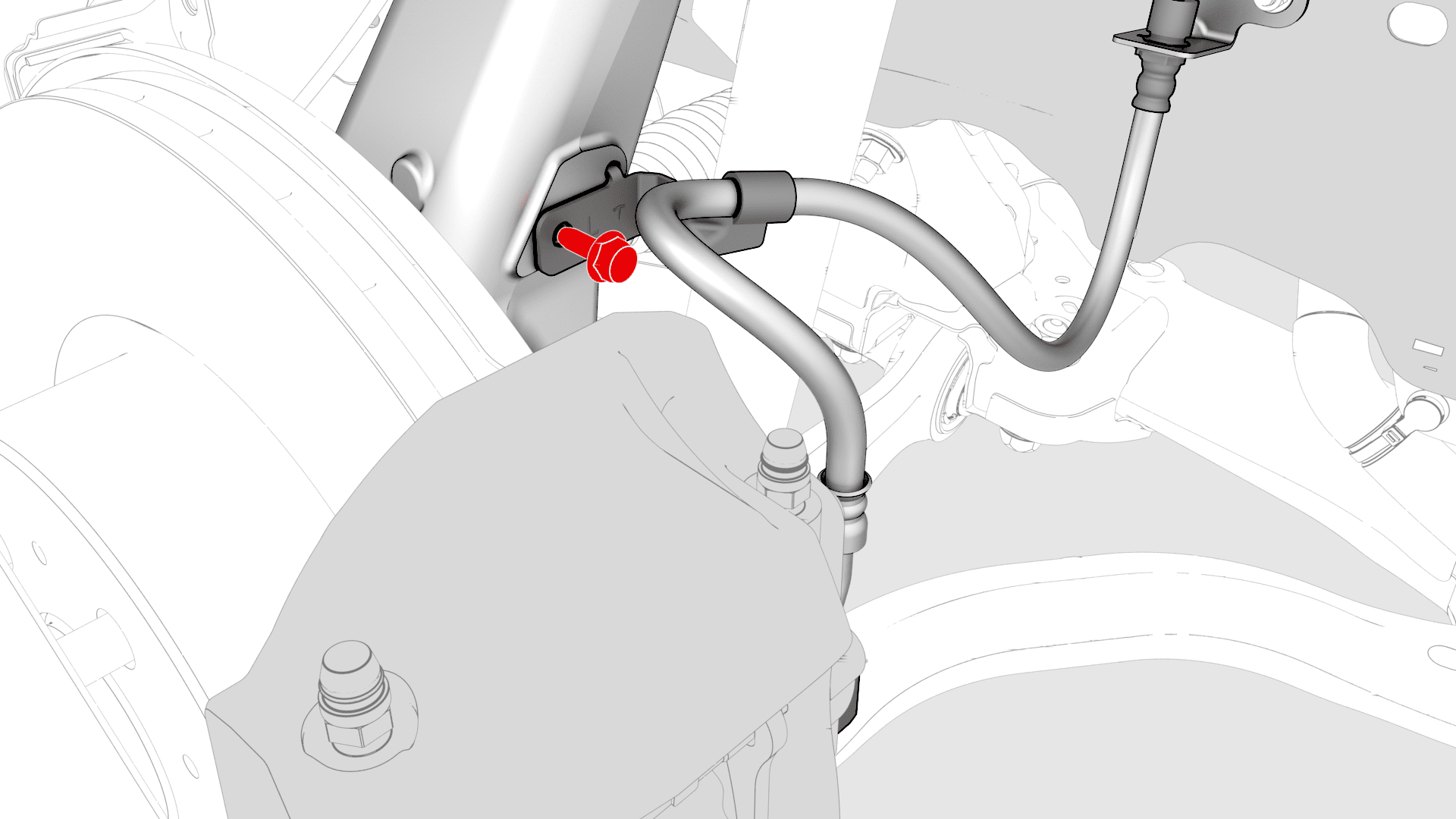

拆卸将左前制动软管支架固定到左前转向节的螺栓。5 Nm (3.7 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒
- 回旋头棘轮/回旋头扭矩扳手
- 4 英寸加长件
-
拆卸并弃置将左前制动钳固定到左前转向节的螺栓，从转向节上拆下制动钳，然后将制动钳挂在 S 型挂钩上。94 Nm (69.3 lbs-ft)提示： 推荐使用以下工具：
- 外梅花套筒 E18
- 棘轮/扭矩扳手
注如果需要，利用制动钳扩张器工具将制动钳活塞推至完全打开位置。
-
拆卸将制动盘固定到轮毂的螺栓，然后将制动盘从轮毂上拆下。5 Nm (3.7 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒
- 回旋头棘轮/回旋头扭矩扳手
- 2 英寸加长件
安装
安装程序与拆卸程序相反，以下各项除外：
- 更换耐落螺栓
- 紧固后，使用油性记号笔标记紧固件。
-
至少将制动踏板踩下 5 次，以便制动片与制动盘接触。
警告请务必在行车前检查制动片是否正确就位。
-
磨合制动片。请参阅制动片 - 磨合。
注驾车时，请确保制动踏板触感和性能正常。注将校正代码 33013000 添加至“到店保养”。
