灯 - 制动 - 中央高位(拆卸和更换)

校正代码 17402502 1.56 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
仅适用于欧洲:只有接受过二异氰酸酯操作培训并完成所有必修认证课程的技术人员才允许执行使用聚氨酯和含有二异氰酸酯的其他产品的程序。处理含有二异氰酸酯的产品时必须穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下背光灯玻璃。请参阅玻璃 - 背光灯(拆卸和安装)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    执行此程序时,确保不要折断背光灯玻璃顶部的 H 型夹,以便稍后可以将新的中央高位制动灯安装到旧背光灯玻璃上。

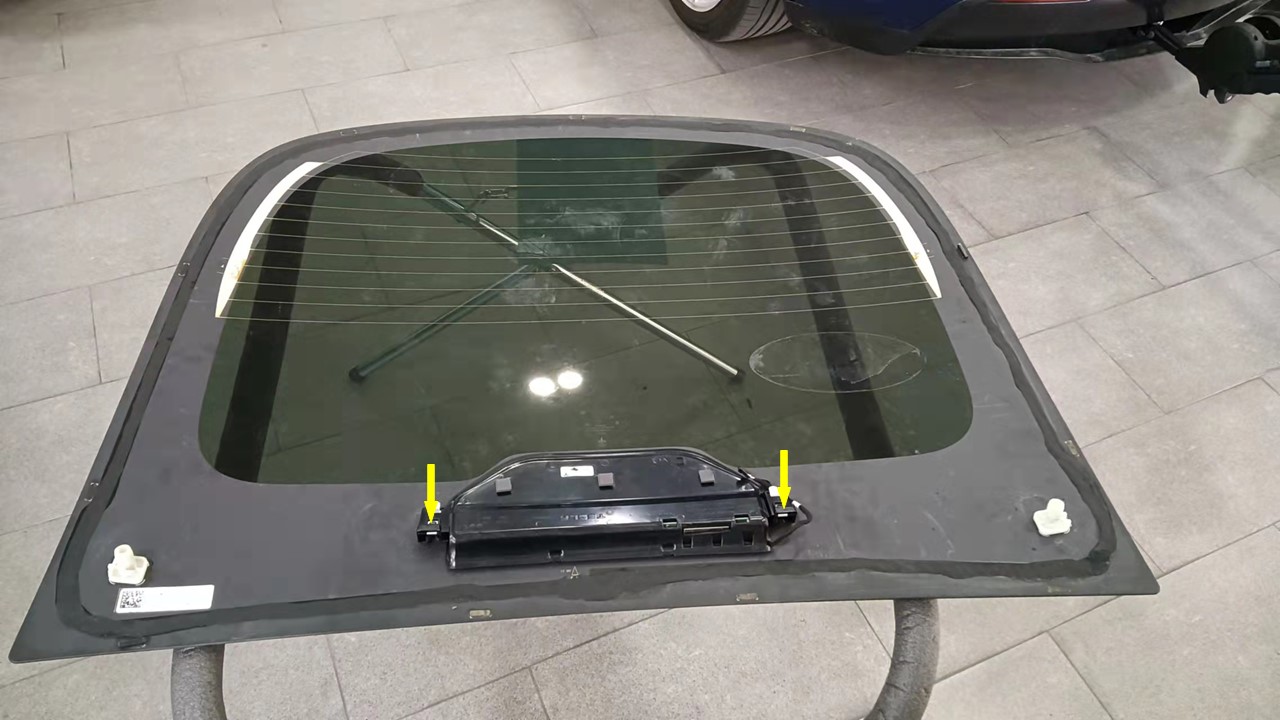

  2. 按下中央高位制动灯总成上的 2 个卡子,将其从背光灯玻璃上拆下。

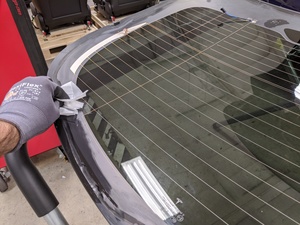

  3. 使用带侧翼的刮刀清除背光灯总成上剩余的聚氨酯。

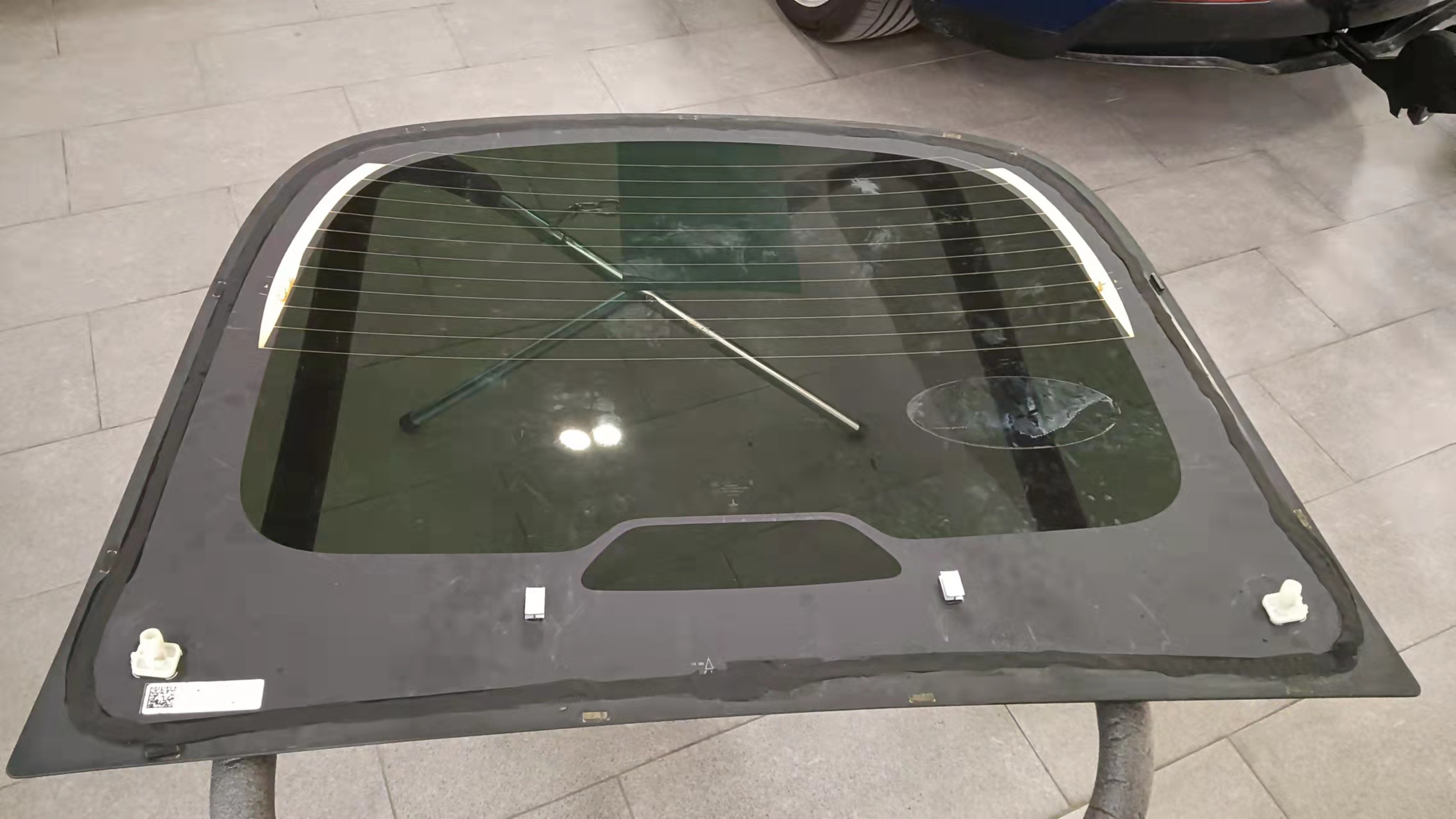

  4. 清除定位器 (2 个) 区域内的双面胶带残留物。
    提示: 推荐使用以下工具:
    • 橡胶轮
    • 电动钻头 - 1126456-00-A
    • 带侧翼的刮刀 - 1080601-00-A

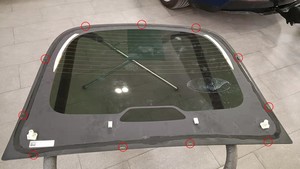

  5. 拆下所有隔垫(11 个)。

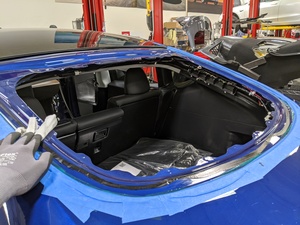

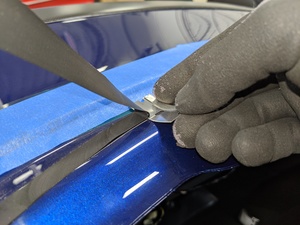

  6. 使用带侧翼的刮刀清除掀背尾门上剩余的聚氨酯。
    Informational PurposesAn informational icon, calling your attention
    确保残留聚氨酯的厚度不超过 1 毫米。
  7. 使用异丙醇 (IPA) 湿巾清洁所有接合面。
    Informational PurposesAn informational icon, calling your attention
    清除中央高位制动灯下的任何可见指印或标记。

安装

  1. 将定位器(2 个)安装到背光灯玻璃上。
  2. 将所有隔垫(11 个)安装到背光灯玻璃上。
  3. 将中央高位制动灯总成安装到背光灯玻璃上。
    Informational PurposesAn informational icon, calling your attention
    将中央高位制动灯均匀地滑到两侧的 H 型夹上,直至其锁定到位。
  4. 安装背光灯玻璃。请参阅玻璃 - 背光灯(拆卸和安装)
