传感器 - 轮毂转速 - 防抱死制动系统 - 前 - LH(拆卸和更换)

校正代码 33100502 0.24 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至 ServiceManualFeedback@tesla.com。 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 6 月 29 日:添加了整个程序的视频,仅作为补充材料予以概括说明。
  • 2024 年 6 月 6 日:将轮毂转速传感器螺栓从一次性螺栓更新为可重复使用螺栓,且添加了扭矩规格表。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤,以避免部件损坏和/或人身伤害。

拆卸

  1. 拆下 LH 前车轮。请参阅 轮毂总成(拆卸和安装)
  2. 拆下 LH 前翼子板饰板。请参阅 装饰件 - 翼子板 - 前 - LH(拆卸和更换)

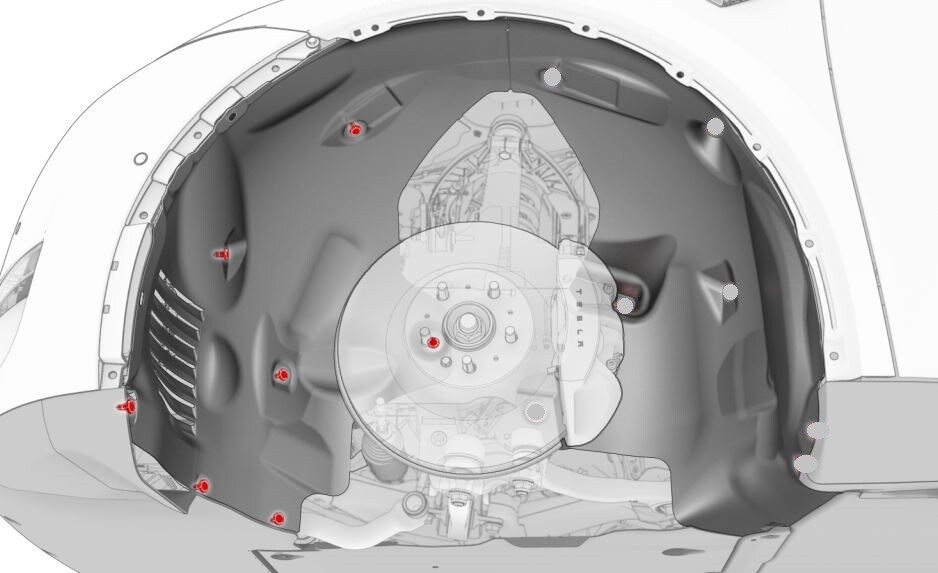

  3. 松开将 LH 前轮拱内衬的前部固定到车辆的夹子,然后向后拉内衬以留出间隙。
  4. 断开电气线束与 LH 前防抱死制动系统车轮转速传感器连接器的连接。

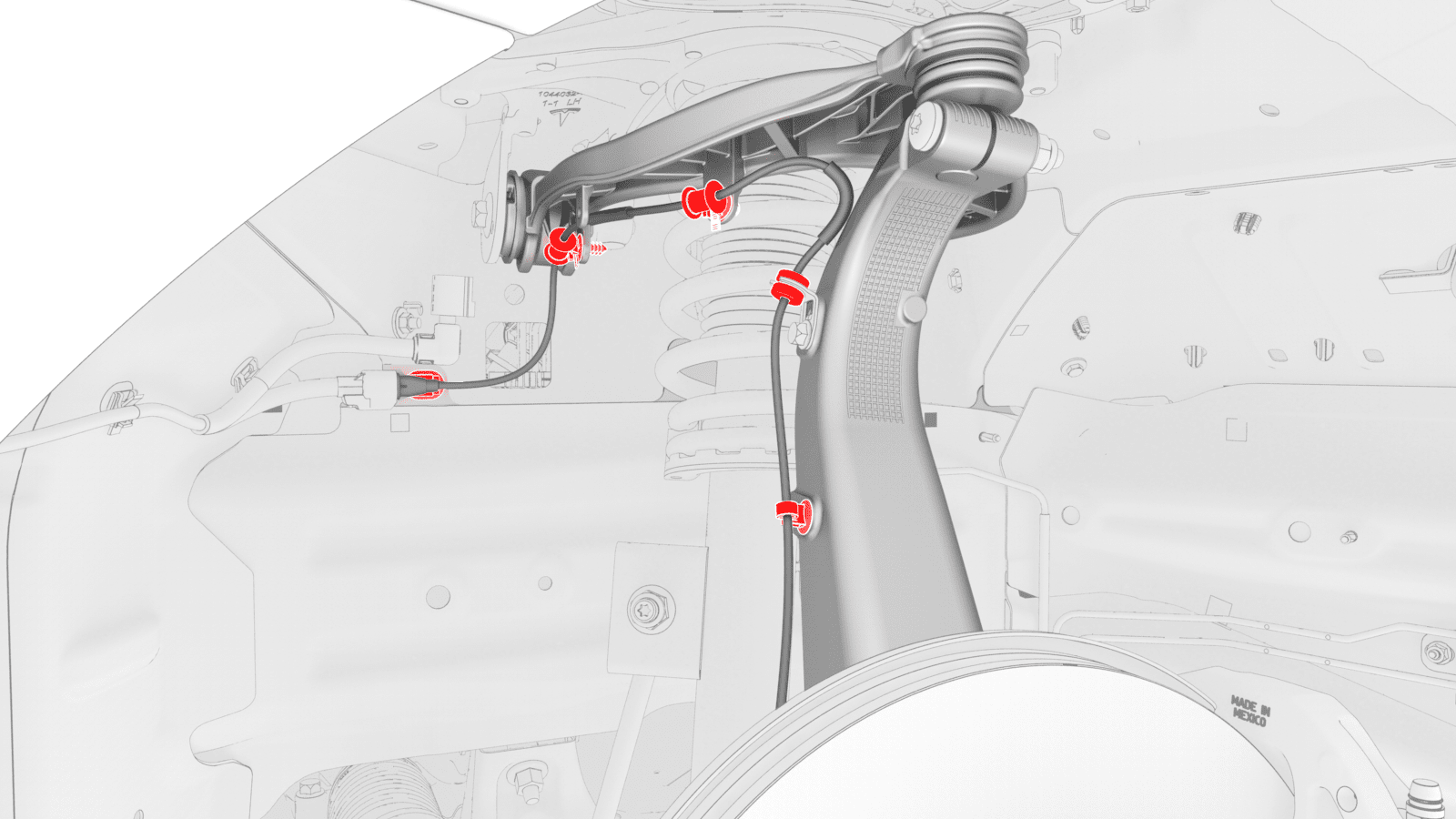

  5. 松开夹子,然后拆下将 LH 前防抱死制动系统车轮转速传感器固定到车身和 LH 前悬架的索环。

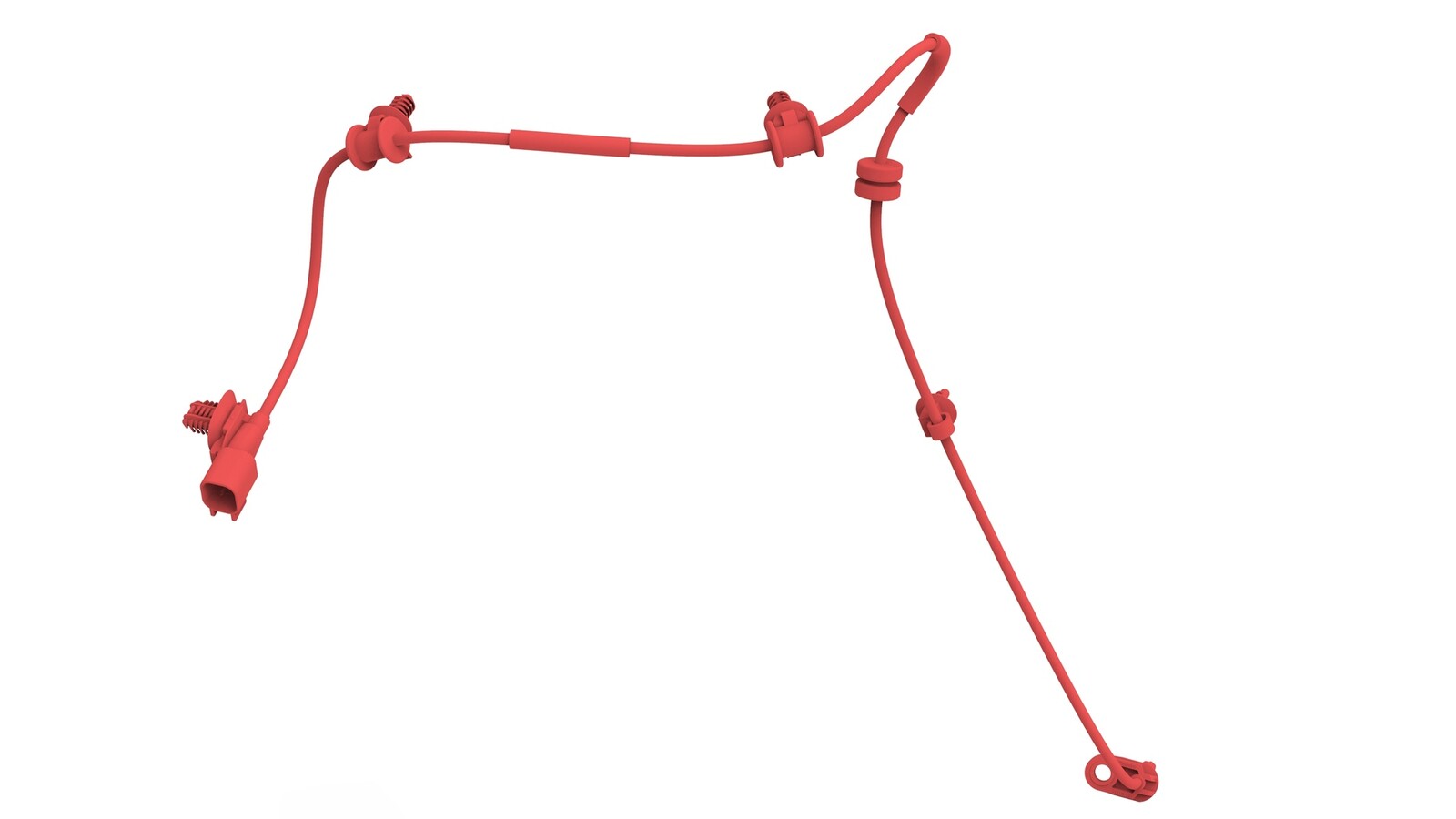

  6. 拆卸将左前防抱死制动系统轮毂转速传感器固定到转向节的螺栓,然后将传感器从转向节上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米深套筒
    • 4 英寸加长件
    • 棘轮/扭矩扳手

安装

  1. 将左前防抱死制动系统轮毂转速传感器安装到转向节,然后安装将传感器固定到转向节的螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米深套筒
    • 4 英寸加长件
    • 棘轮/扭矩扳手
  2. 紧固夹子 (x4) 并安装将 LH 前防抱死制动系统车轮转速传感器电缆固定到车身和 LH 前悬架的索环。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    对每个卡子和索环进行推拉测试,确保完全固定到车身、上方控制臂和转向节。
  3. 将电气线束连接到 LH 前防抱死制动系统车轮转速传感器连接器。
  4. 将 LH 前轮拱内衬放置在前保险杠饰板上,然后安装将内衬固定到车辆的夹子。
  5. 安装 LH 前翼子板饰板。请参阅 装饰件 - 翼子板 - 前 - LH(拆卸和更换)
  6. 安装 LH 前车轮。请参阅 轮毂总成(拆卸和安装)
  7. 以至少 25mph 的速度直线行驶进行试驾至少 5 秒钟,以完成 ESP 内部系统检查。如果车辆维修得当,电子稳定程序 (ESP) 故障将清除。如果试驾后故障仍然存在,请继续排查维修情况。
