切断阀 - 液冷冷凝器（拆卸和更换）
校正代码
18401502 0.42 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2023 年 4 月 4 日：更新了空调机油规格中用于液体和容量的空调机油类型。
- 2024 年 2 月 29 日：将执行例行程序的方式从使用 Toolbox 更新为使用触摸屏。
警告
Model Y 温度管理部件需在极为严格的规格范围内工作，若未认真遵守维修程序，则可能发生故障。切勿依赖过去使用其他温度管理系统的经验，请仔细阅读“维修手册”并严格按说明操作。
注
此程序要求执行空调制冷剂（回收和重新加注）程序。如果尚未自动添加到“服务工单”中，请将校正代码 18200102 作为一项单独的活动添加至“服务工单”中。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将超级歧管至压缩机空调管路固定到超级歧管的螺栓 |
 22 Nm (16.2 lbs-ft) |
|
重复使用 | |
| 将液冷冷凝器切断阀连接器总成固定到切断阀的螺栓 |
5 Nm (3.7 lbs-ft) |
|
重复使用 | |
| 液冷冷凝器切断阀 |
 19 Nm (14.0 lbs-ft) |
|
不适用 |
拆卸
- 打开左前车门，降下左前车窗。
- 通过触摸屏，将车辆置于“维护模式”。请参阅维护模式。
- 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
- 拆下高效分子空气 (HEPA) 过滤器总成。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)（拆卸和安装）。
- 解锁车辆网关。请参阅网关（解锁）。
- 在触摸屏上，点击维护模式下的 "扳手"（位于触摸屏 UI 界面底部），点击，再点击Run，然后等待例行程序完成。
- 断开 12V/低压电源。请参阅12V/低压电源（断开和连接）。
- 回收空调制冷剂。请参阅空调制冷剂（回收和重新加注）。
-
拆卸将超级歧管至压缩机空调管路固定到超级歧管的螺栓。
提示： 推荐使用以下工具：
- 13 毫米套筒
- 回旋头棘轮/回旋头扭矩扳手
- 6 英寸加长件
-

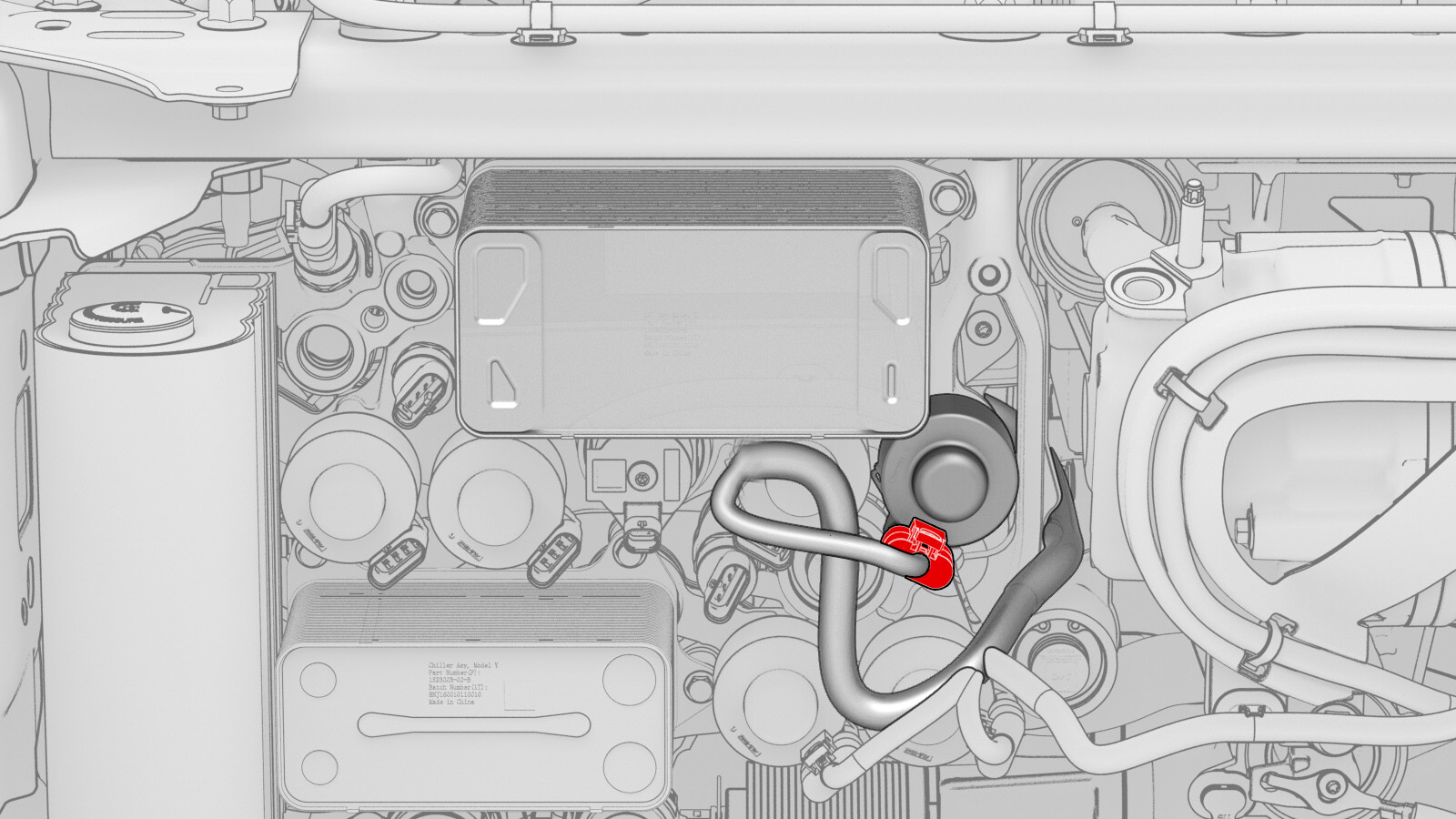

将超级歧管至压缩机空调管路从超级歧管上拆下，然后用 S 型钩将其挂在前备箱储物单元支撑梁上。
注小心放置管路，避免机油滴出。
-

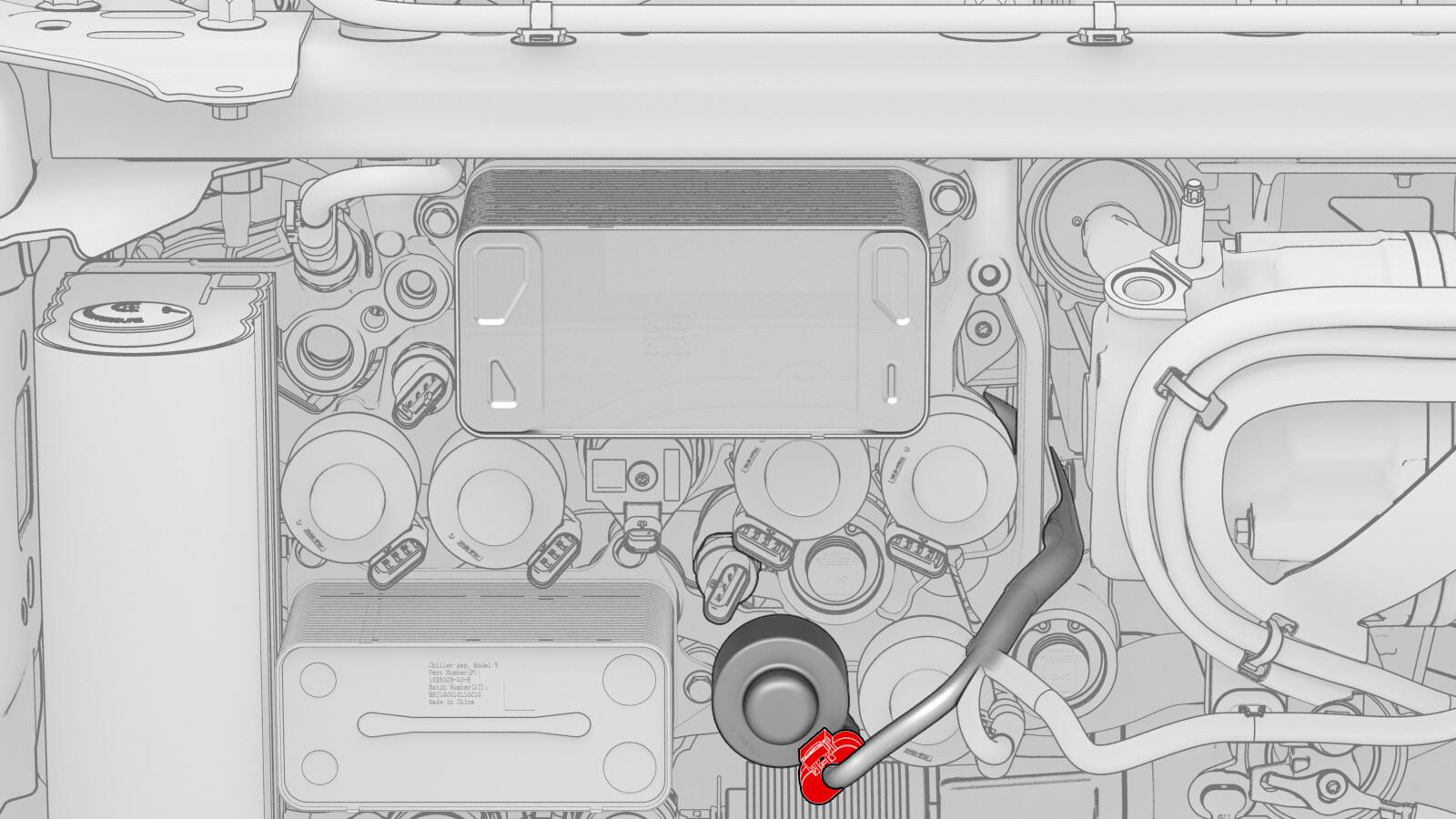

松开锁片，然后断开高压和温度传感器上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-

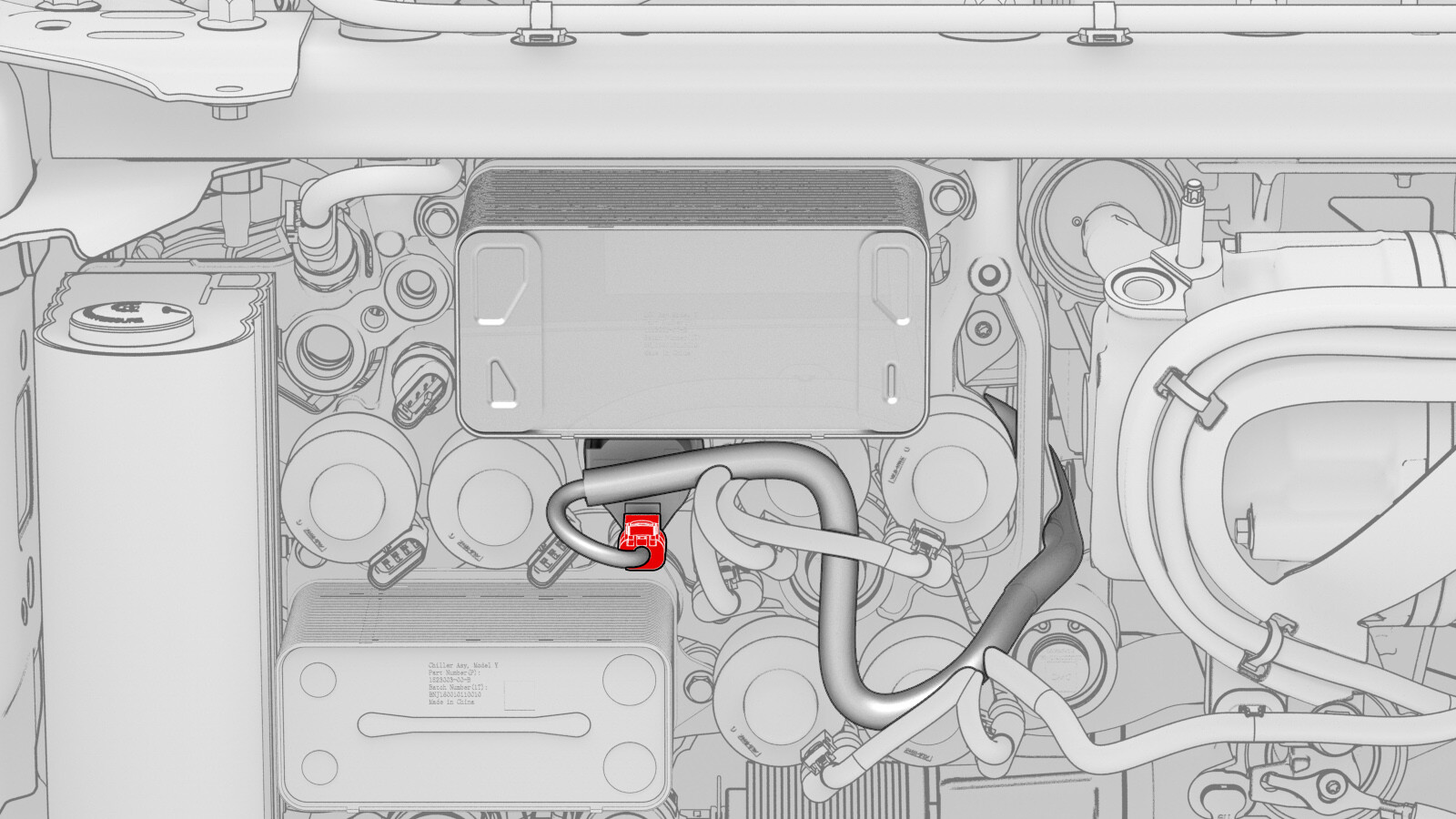

松开锁片，然后断开再循环膨胀阀上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-
松开锁片，然后断开液冷冷凝器膨胀阀上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-

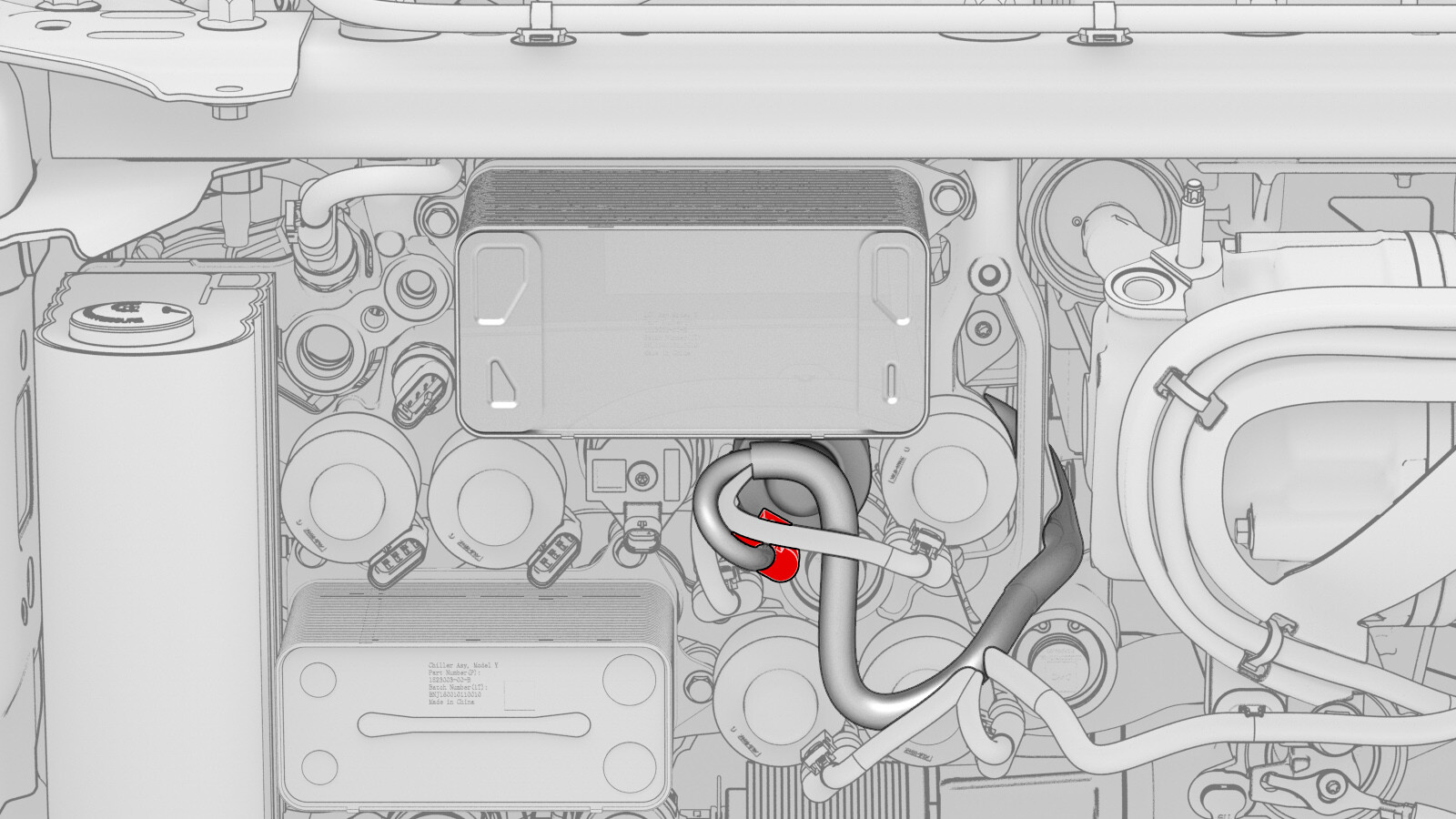

松开锁片，然后断开液冷冷凝器切断阀上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-

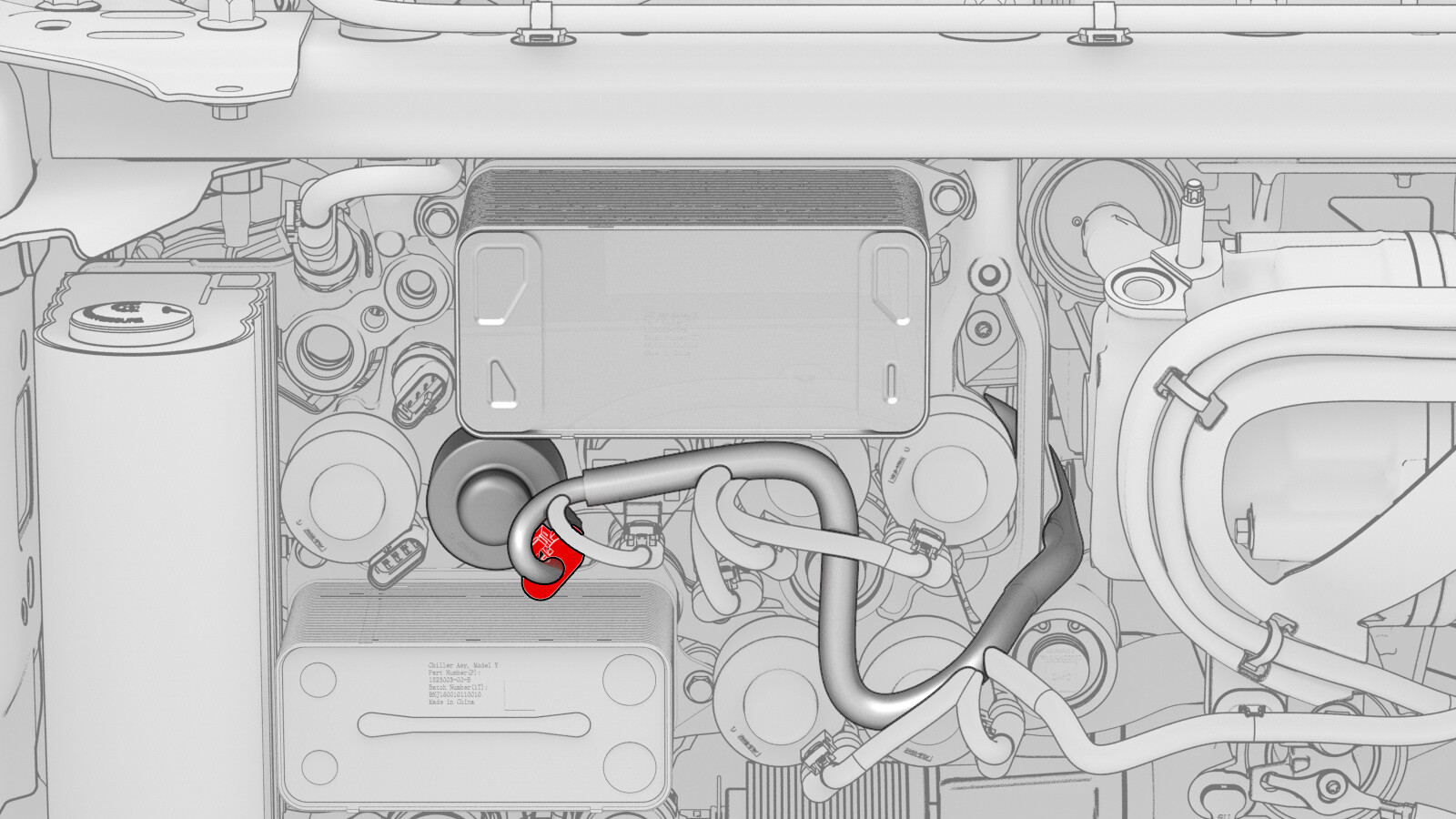

松开锁片，然后断开驾驶室右侧冷凝器膨胀阀上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-
松开锁片，然后断开高压和温度过冷式传感器上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-
松开锁片，然后断开驾驶室左侧冷凝器膨胀阀上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-
松开锁片，然后断开冷却器膨胀阀上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-
松开锁片，然后断开蒸发器膨胀阀上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
- 将超级歧管线束从超级歧管上拆下，并将其放置在前备箱支撑梁上。
-
拆下将液冷冷凝器切断阀连接器总成固定到切断阀的螺栓。
提示： 推荐使用以下工具：
- 3 毫米六角
- 6 英寸加长件
- 回旋头棘轮/回旋头扭矩扳手
-
将液冷冷凝器切断阀连接器总成从超级歧管上拆下。
-

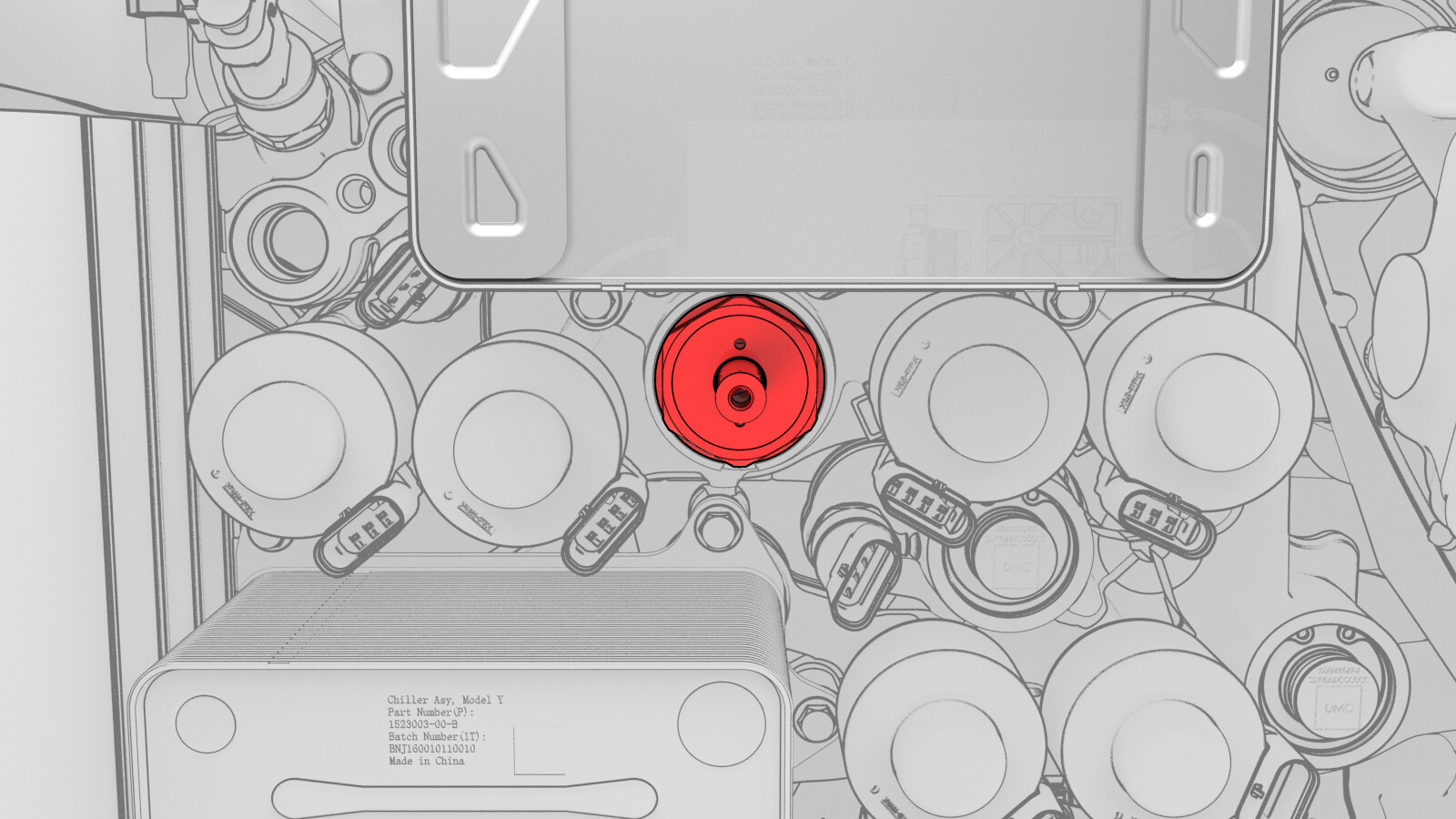

从超级歧管上拆下液冷冷凝器切断阀。
警告仅可使用手动工具拆卸切断阀。冲击或电动工具会损坏螺纹。提示： 推荐使用以下工具：
- 1588744-00-A - 切断阀套筒，36 毫米，1/2 英寸钻头
- 6 英寸加长件
- 回旋头棘轮/回旋头扭矩扳手
安装
- 使用适当的空调机油润滑液冷冷凝器切断阀螺纹和 O 型环。请参阅 液体和容量 了解空调机油规格。然后用手将切断阀预拧到超级歧管中。
-
完全紧固超级歧管上的液冷冷凝器切断阀。19 Nm (14.0 lbs-ft)警告仅可使用手动工具安装切断阀。冲击或电动工具会损坏螺纹。提示： 推荐使用以下工具：
- 1588744-00-A - 切断阀套筒，36 毫米，1/2 英寸钻头
- 6 英寸加长件
- 回旋头棘轮/回旋头扭矩扳手
-
将液冷冷凝器切断阀连接器总成放置在切断阀上。
注将连接器总成上的锁片与切断阀上的凹口对齐。
-
安装将液冷冷凝器切断阀连接器总成固定到切断阀的螺栓。5 Nm (3.7 lbs-ft)提示： 推荐使用以下工具：
- 3 毫米六角
- 6 英寸加长件
- 回旋头棘轮/回旋头扭矩扳手
-
将电气连接器连接到蒸发器膨胀阀。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
将电气连接器连接到冷却器膨胀阀。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
将电气连接器连接到驾驶室左侧冷凝器膨胀阀。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
将电气连接器连接到驾驶室右侧冷凝器膨胀阀。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
将电气连接器连接到高压和温度过冷式传感器。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
将电气连接器连接到液冷冷凝器切断阀。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
将电气连接器连接到液冷冷凝器膨胀阀。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
将电气连接器连接到再循环膨胀阀。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
将电气连接器连接到高压和温度传感器。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
在超级歧管至压缩机空调管路的超级歧管侧安装新密封垫圈，然后用少量的适当空调机油润滑垫圈。请参阅液体和容量了解空调机油规格。
-
将超级歧管至压缩机空调管路放置在超级歧管上，然后手动拧紧将空调管路固定到超级歧管的螺栓。
-
紧固将空调管路固定到超级歧管的螺栓。22 Nm (16.2 lbs-ft)提示： 推荐使用以下工具：
- 13 毫米套筒
- 回旋头棘轮/回旋头扭矩扳手
- 6 英寸加长件
- 执行真空泄漏测试和机油加注程序。请参阅真空泄漏测试和机油加注。
-
重新加注空调制冷剂。请参阅重新加注。
警告请严格按照说明重新加注制冷剂。不按说明操作可能导致冷却系统受到严重损坏。注请勿断开笔记本电脑与车辆的连接。
- 连接 12V/低压电源。请参阅12V/低压电源（断开和连接）。
- 解锁车辆网关。请参阅网关（解锁）。
- 在触摸屏上，选择，点击Run，然后等待例行程序完成。
- 选择，点击Run，然后等待例行程序完成。
- 选择Test HVAC Performance，点击Run，然后等待例行程序完成。
- 禁用“维护模式”。请参阅维护模式。
- 安装高效分子空气 (HEPA) 过滤器总成。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)（拆卸和安装）。
- 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
- 升起左前车窗，关闭左前车门。
