母排 - 直流-直流接地(拆卸和更换)

校正代码 17102402 0.24 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格母排 - 直流-直流接地(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将直流-直流接地带固定到车身的螺栓
30 Nm (22.1 lbs-ft)
  • 13 毫米套筒
  • 回旋头棘轮
重复使用 如果安装的是 E18 定位螺栓 (1056537-00-C)。如果不是, 更换
将直流-直流接地带固定到高压电池的螺母
15 Nm (11.1 lbs-ft)
  • 13 毫米深套筒
  • 回旋头棘轮
  • 4 英寸加长件
更换

拆卸

  1. 拆下第二排下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  2. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  3. 拆下 C 柱 RH 下部饰板。请参阅饰板 - C 柱 - 下 - LH(拆卸和更换)
  4. 拆下将 B 柱下部饰板固定到车身的夹子,然后向内侧移动饰板后边缘,以便腾出作业空间。
  5. 从 RH 第二排座椅骨架上松开连接器线束夹。

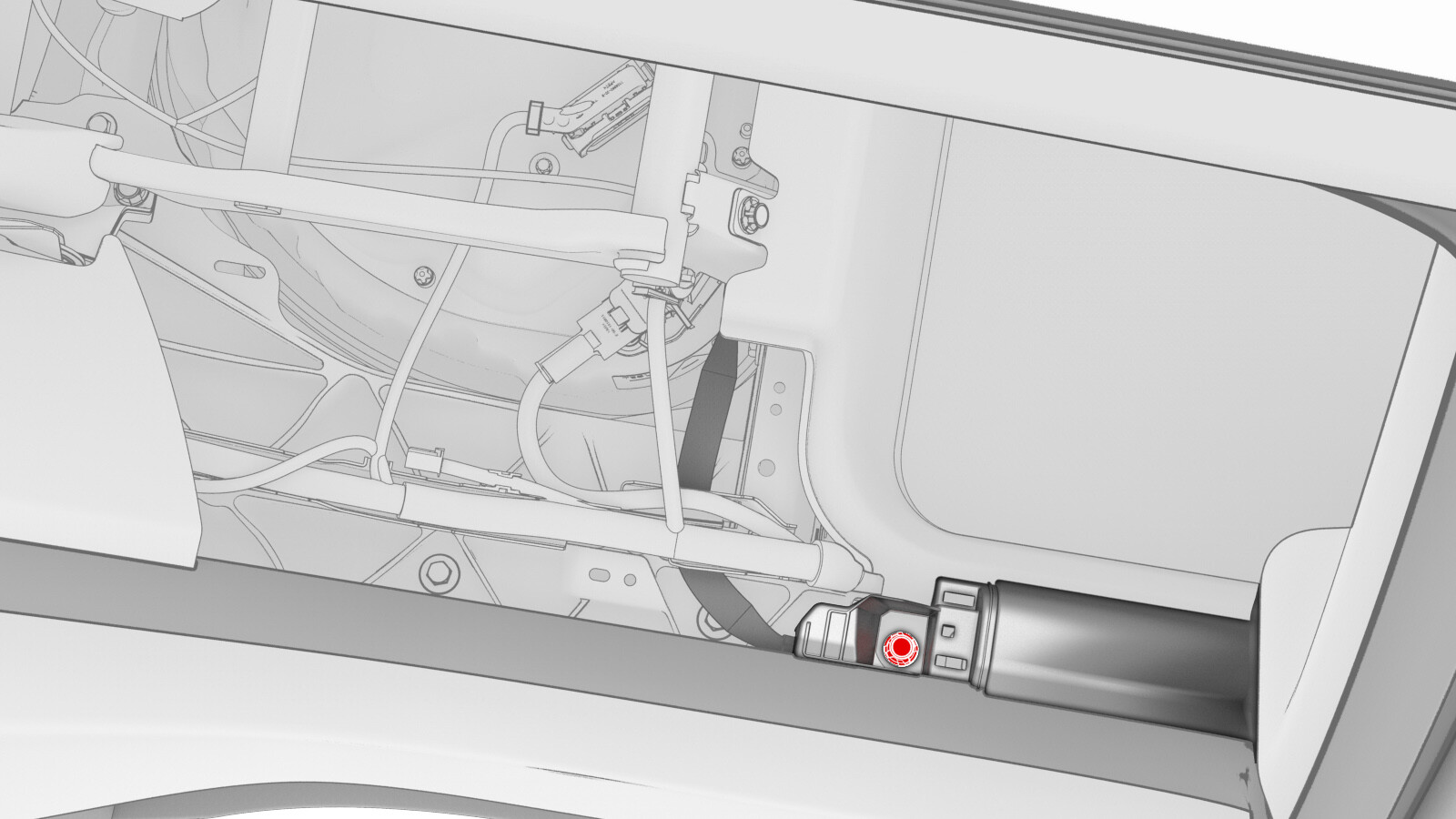

  6. 拆下并弃用将直流-直流接地固定到车身螺栓
    Informational PurposesAn informational icon, calling your attention
    如装有可重复使用的 E18 维修螺栓 (1056534-00-C),请勿丢弃。
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 回旋头棘轮
  7. 拆下并弃用将直流-直流接地带连接到高压电池螺母,然后从车上拆下直流-直流接地
    提示: 推荐使用以下工具:
    • 13 毫米深套筒
    • 回旋头棘轮
    • 4 英寸加长件

安装

  1. 将直流-直流接地带安装到车上。
  2. 安装将直流-直流接地带固定到车身的新螺母。
    15 Nm (11.1 lbs-ft)
    提示: 推荐使用以下工具:
    • 13 毫米深套筒
    • 回旋头棘轮
    • 4 英寸加长件
  3. 安装将直流-直流接地带固定到车身的新螺栓。
    30 Nm (22.1 lbs-ft)
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 回旋头棘轮
  4. 将连接器线束夹安装到 RH 第二排座椅骨架上。
  5. 将 B 柱下部饰板后边缘移回原位,然后安装将饰板固定到车身的夹子。
    Informational PurposesAn informational icon, calling your attention
    沿饰板边缘安装密封条。
  6. 安装 C 柱 RH 下部饰板。请参阅饰板 - C 柱 - 下 - LH(拆卸和更换)
  7. 安装第二排下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  8. 连接 12V 电源。请参阅12V/低压电源(断开和连接)
