摄像头 - 三 - 前置(拆卸和更换)

校正代码 17231002 0.24 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至 ServiceManualFeedback@tesla.com。 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格摄像头 - 三 - 前置(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
前置摄像头总成至挡风玻璃支架螺钉
1 Nm (.7 lbs-ft)
  • 梅花 T10 控制杆附件
  • Wiha 扭矩调节器
  • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀(仅适用于安装程序)
重复使用

拆卸

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
只要摄像头从其原位移动过(例如更换摄像头或挡风玻璃),就必须通过车辆触摸屏清除摄像头校准数据:操作如下:Controls > Service > Camera Calibration > Clear Calibration
  1. 拆下后视镜。请参阅镜 - 后视(拆卸和更换)

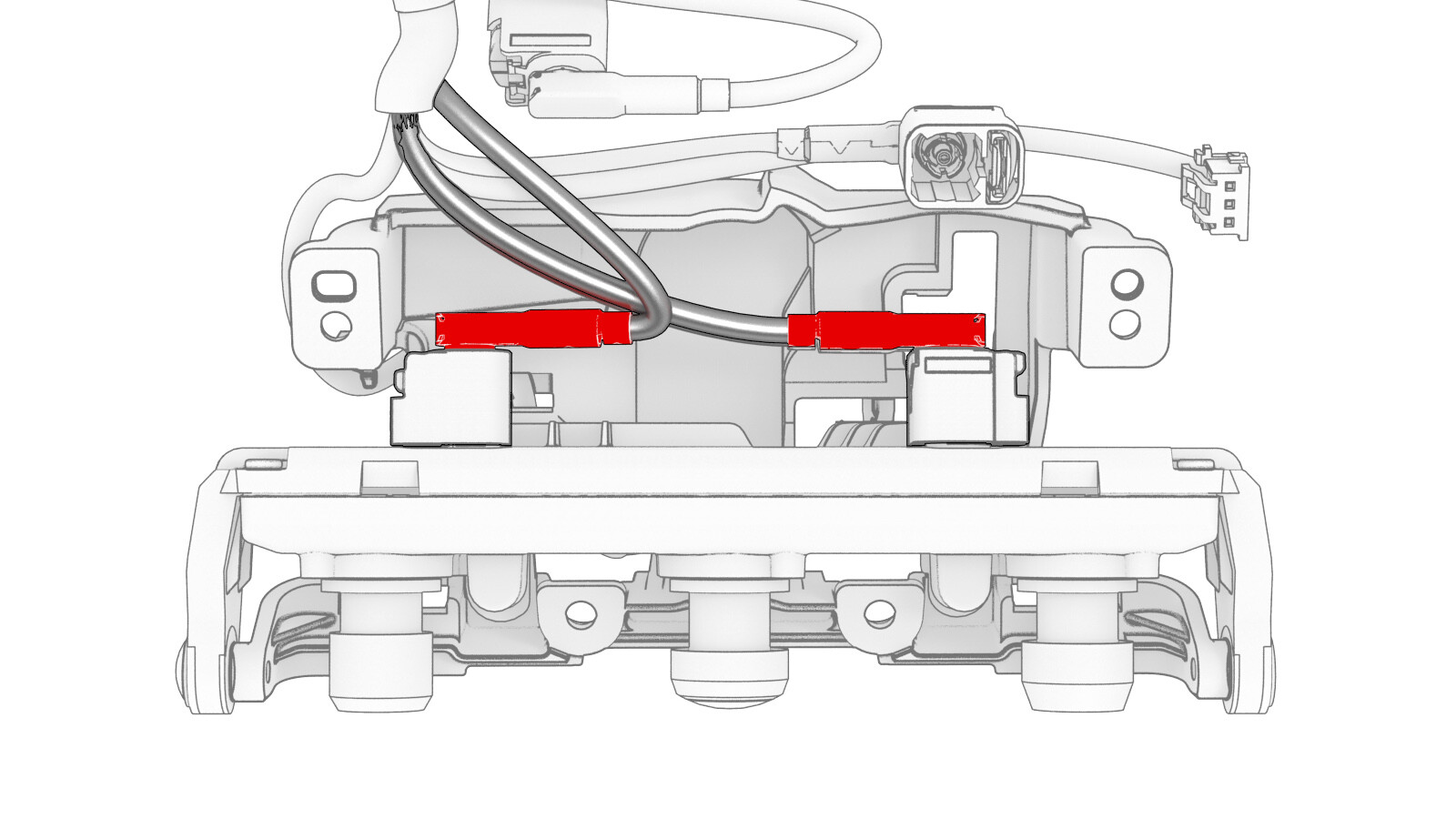

  2. 松开将摄像头上盖固定到挡风玻璃支架的夹子,然后将上盖与支架分离。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    小心地从挡风玻璃支架上松开盖板,因为电气线束仍处于连接状态。
  3. 从摄像头上盖内侧的乘员摄像头上断开电气线束,然后从车上拆下摄像头盖。
  4. 拆下全景摄像头盖。请参阅遮光板(拆卸和更换)
  5. 拆下将前视摄像头固定到挡风玻璃支架的螺钉 (x4)。
  6. 断开电气线束与前置摄像头连接器的连接。
  7. 从车上拆下前置摄像头。
    Informational PurposesAn informational icon, calling your attention
    TIp
    将电气连接器转至侧面,为前置摄像头留出更大的缝隙。

安装

  1. 用干净的超细纤维布和玻璃清洁剂清洁内侧挡风玻璃摄像头视野区域。待挡风玻璃完全风干之后再继续。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确认挡风玻璃上无污渍或剩余残留物。否则,辅助驾驶功能可能会受阻。
  2. 将前视摄像头安装到挡风玻璃支架上,然后将电气线束连接到摄像头连接器。
  3. 安装将前视摄像头固定到挡风玻璃支架的螺钉 (x4)。
    1 Nm (.7 lbs-ft)
  4. 安装三摄像头盖。请参阅遮光板(拆卸和更换)
  5. 将摄像头上盖放到挡风玻璃支架上,然后将电气线束连接到盖内侧的乘员摄像头。
  6. 紧固将四摄像头上盖固定到挡风玻璃支架的卡子。
    Informational PurposesAn informational icon, calling your attention
    确保后视镜连接器穿过四摄像头上盖的开口处。
  7. 安装后视镜。请参阅镜 - 后视(拆卸和更换)
  8. 调节前置摄像头。请参阅摄像头 - 前向(倾角验证)
