Toolbox 3（连接和断开）

  • 2024 年 7 月 22 日：添加了有关 OBD-II 至 RJ45 以太网诊断设备的说明和警告信息。
  • 2023 年 11 月 13 日：为诊断线缆添加了零件号。
  • 1137658-00-C 以太网诊断线缆，MODEL 3Y
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
Model Y 车辆配备了一个不支持基于 IP 网络的诊断通信协议 (DoIP) 的 OBD-II J1962 接口和一个单独的诊断接口。请勿将 OBD-II J1962 至 RJ45 以太网线缆连接到不支持 DoIP 的 OBD-II J1962 接口上。 这样做可能会损坏电子设备。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
请务必使用合适的诊断线缆并确保连接器位置正确。请参阅诊断线缆。
Informational PurposesAn informational icon, calling your attention
注
2024 年 4 月及之后生产的车辆支持基于 IP 网络的诊断通信协议 (DoIP)，但是需要用到一个 OBD-II 至 RJ45 以太网适配器。请参阅完成连接 (OBD-II)。
Informational PurposesAn informational icon, calling your attention
注
将车辆连接到 Toolbox 3 后将自动激活维护模式增强版。

完成连接（诊断接口）

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
Model Y 车辆配备了一个不支持基于 IP 网络的诊断通信协议 (DoIP) 的 OBD-II J1962 接口和一个单独的诊断接口。请勿将 OBD-II J1962 至 RJ45 以太网线缆连接到不支持 DoIP 的 OBD-II J1962 接口上。 这样做可能会损坏电子设备。
  1. 使用 Toolbox 3 检查笔记本电脑的连接器、车辆接口电缆和车辆接口连接器的状况。
    Informational PurposesAn informational icon, calling your attention
    注
    如果车辆接口电缆出现任何损坏，请勿使用。
  2. 打开左前车门。

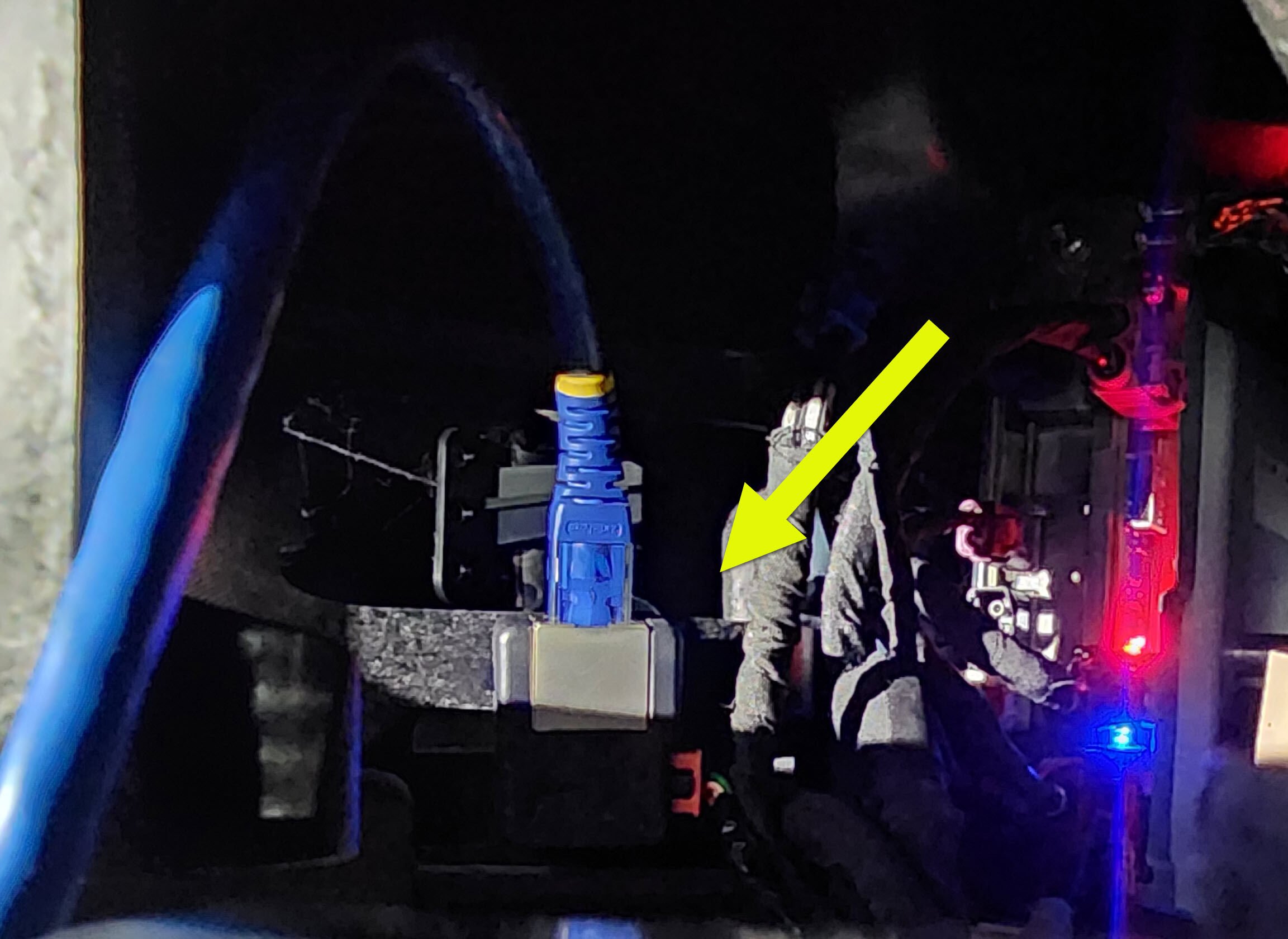

  3. 将车辆接口电缆连接到笔记本电脑和位于左侧脚部空间内的诊断接口。
    Informational PurposesAn informational icon, calling your attention
    注
    对每个连接处执行推拉推测试。
  4. 如果电源已关闭，踩下制动踏板以接通车辆驱动导轨的电源。
  5. 如果电源已关闭，打开笔记本电脑，登录并打开网络浏览器，进入 Toolbox 3 网站。
  6. 在 Toolbox 3 中，点击右上角的灰色圆圈以打开连接窗口。
  7. 从下拉菜单中，选择Connect Locally，然后点击Connect。
    Informational PurposesAn informational icon, calling your attention
    注
    成功建立连接后，灰色圆圈变为绿色。
  8. 点击绿色圆圈可关闭连接窗口。
  9. 返回到需要将装有 Toolbox 3 的笔记本电脑连接到车辆的程序。

快速断开（诊断接口）

  1. 等待任何正在运行的 Toolbox 3 例行程序完成。
  2. 将车辆接口电缆从诊断接口上断开。
    Informational PurposesAn informational icon, calling your attention
    注
    如果移动笔记本电脑，车辆接口电缆将随笔记本电脑一起移动。

快速连接（诊断接口）

Informational PurposesAn informational icon, calling your attention
注
只有在成功快速断开连接后，才能进行快速连接。
  1. 将笔记本电脑和车辆接口电缆携带至车上。
  2. 将车辆接口电缆连接到诊断接口。
    Informational PurposesAn informational icon, calling your attention
    注
    对连接处执行推拉推测试。
  3. 如果右上角的圆圈未立即变为绿色，请点击该圆圈，点击Connect Locally，然后点击Connect。

完成断开（诊断接口）

  1. 等待任何正在运行的 Toolbox 3 例行程序完成。
  2. 在 Toolbox 3 中，点击右上角的绿色圆圈以打开连接窗口。
  3. 点击Disconnect，然后点击灰色圆圈关闭连接窗口。
  4. 断开车辆接口电缆与诊断接口和笔记本电脑的连接。

完成连接 (OBD-II)

  1. 使用 Toolbox 3 检查笔记本电脑的连接器、车辆接口电缆和车辆接口连接器的状况。
    Informational PurposesAn informational icon, calling your attention
    注
    如果车辆接口电缆出现任何损坏，请勿使用。
  2. 打开左前车门。
  3. 将车辆接口电缆连接到笔记本电脑和位于左侧脚部空间内的车辆接口连接器。
    Informational PurposesAn informational icon, calling your attention
    注
    对每个连接处执行推拉推测试。
  4. 如果电源已关闭，踩下制动踏板以接通车辆驱动导轨的电源。
  5. 如果电源已关闭，打开笔记本电脑，登录并打开网络浏览器，进入 Toolbox 3 网站。
  6. 在 Toolbox 3 中，点击右上角的灰色圆圈以打开连接窗口。
  7. 从下拉菜单中，选择Connect Locally，然后点击Connect。
    Informational PurposesAn informational icon, calling your attention
    注
    成功建立连接后，灰色圆圈变为绿色。
  8. 点击绿色圆圈可关闭连接窗口。
  9. 返回到需要将装有 Toolbox 3 的笔记本电脑连接到车辆的程序。

快速断开 (OBD-II)

  1. 等待任何正在运行的 Toolbox 3 例行程序完成。
  2. 断开车辆接口电缆与车辆接口连接器的连接。
    Informational PurposesAn informational icon, calling your attention
    注
    如果移动笔记本电脑，车辆接口电缆将随笔记本电脑一起移动。

快速连接(OBD-II)

Informational PurposesAn informational icon, calling your attention
注
只有在成功快速断开连接后，才能进行快速连接。
  1. 将笔记本电脑和车辆接口电缆携带至车上。
  2. 将车辆接口电缆连接到车辆接口连接器。
    Informational PurposesAn informational icon, calling your attention
    注
    对连接处执行推拉推测试。
  3. 如果右上角的圆圈未立即变为绿色，请点击该圆圈，点击Connect Locally，然后点击Connect。

完成断开 (OBD-II)

  1. 等待任何正在运行的 Toolbox 3 例行程序完成。
  2. 在 Toolbox 3 中，点击右上角的绿色圆圈以打开连接窗口。
  3. 点击Disconnect，然后点击灰色圆圈关闭连接窗口。
  4. 断开车辆接口电缆与车辆接口连接器和笔记本电脑的连接。
