电机 - 座椅高度 - 驾驶位座椅(拆卸和更换)

校正代码 13011602 0.42 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
座椅底座的边缘很锋利,可能会造成人身伤害。将座椅从车辆上拆下时,以及在座椅底座上或其附近执行相关操作时,请佩戴防割手套。
  • 2023 年 5 月 23 日:添加了适用于副驾位座椅的步骤。

拆卸

  1. 拆卸驾驶位座椅。请参阅座椅总成 - 第一排 - LH(拆卸和更换)
  2. 如果对副驾位座椅执行此程序,请拆下副驾位座椅外侧护板。请参阅侧护板 - 外侧 - 驾驶位座椅(拆卸和更换)
  3. 在助手的帮助下,将驾驶位座椅面朝上放在受保护表面上。

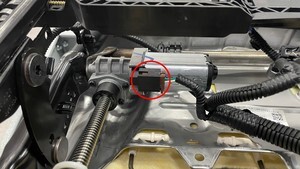

  4. 断开座椅高度电机电气连接器。

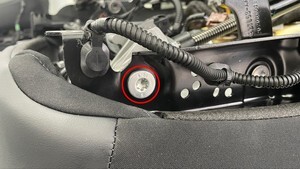

  5. 拆卸将驾驶位座椅高度电机固定到座椅框架的最前部螺栓。
    提示: 推荐使用以下工具:
    • T40 套筒
    • 3 英寸加长件

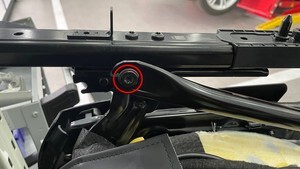

  6. 拆下将驾驶位座椅高度电机固定到座椅框架的后部螺栓,然后从总成上拆下电机。
    提示: 推荐使用以下工具:
    • T40 套筒
    • 3 英寸加长件

安装

  1. 将驾驶位座椅高度电机安装到座椅框架上,然后安装将电机固定到框架的后部螺栓。
    18 Nm (13.3 lbs-ft)
    提示: 推荐使用以下工具:
    • T40 套筒
    • 3 英寸加长件
  2. 安装将驾驶位座椅高度电机固定到座椅框架的最前部螺栓。
    16 Nm (11.8 lbs-ft)
    提示: 推荐使用以下工具:
    • T40 套筒
    • 3 英寸加长件
  3. 连接座椅高度电机电气连接器。
  4. 如果已拆下,请安装副驾位座椅外侧护板。请参阅侧护板 - 外侧 - 驾驶位座椅(拆卸和更换)
  5. 安装驾驶位座椅。请参阅座椅总成 - 第一排 - LH(拆卸和更换)
  6. 如果维修北美车辆的副驾位座椅:
    1. 开始校准前,移走副驾位座椅上的所有物品。
    2. 在车辆触摸屏上,点击Controls (Vehicle Icon) > Software,然后检查车辆固件版本。如果车辆固件是 2023.2.11 或更高版本,请执行软件重新安装。请参阅软件重新安装 - 触摸屏。如果车辆固件不是 2023.2.11 或更高版本,请更新车辆固件。请参阅软件更新
    3. 将本地装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3(连接和断开)
    4. 解锁车辆网关。请参阅网关(解锁)
    5. 在 Toolbox 中,点击Actions选项卡,然后搜索 “OCS”。
    6. 点击Run,以运行PROC_OCS1P_SELF-CALIBRATIONSearch for routine in ToolboxOCS1P delete Sandwich and calibrate routineSafety & Restraints / Seats - OCS1P Self Capacitance Calibration例行程序。
    7. 点击Actions选项卡,然后搜索 “Seat calibration”。
    8. 点击Run,以运行PROC_VCRIGHT_SEAT-CALIBRATESearch for routine in ToolboxRight Seat Calibration例行程序。
    9. 断开 Toolbox,然后从车辆上取出笔记本电脑。
  7. 校准驾驶位座椅:
    1. 将装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3(连接和断开)
    2. 在 Toolbox 中,点击Actions/Autodiag选项卡,然后搜索 “Calibration”。
    3. 点击Left Seat Calibration,点击Run,然后等待例行程序完成。
      Warning IconA warning icon, calling your attention to a possibly risky situation
      警告
      确保执行校准例行程序期间座椅上无任何物品。
    4. 断开 Toolbox,然后从车辆上取出笔记本电脑。
