副车架总成 - 前(后轮驱动)(拆卸和安装)
校正代码 30010301 1.86 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
警告
尽管此程序已经过验证,但仍是一个草案。可能没有警告和注意事项。请遵守安全要求,处理或靠近高压系统和部件时,请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。
-
举升并支撑车辆
注确保车辆在升离地面前未处于充电状态,将空气悬架设置为“千斤顶模式”(如果配备)
-

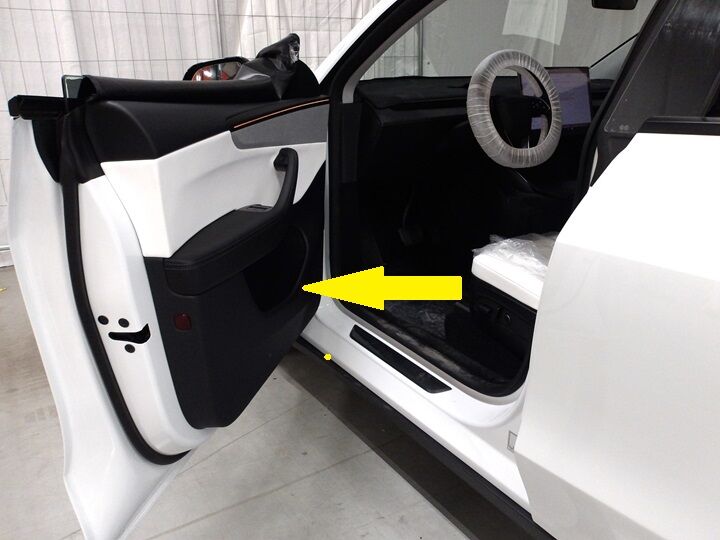

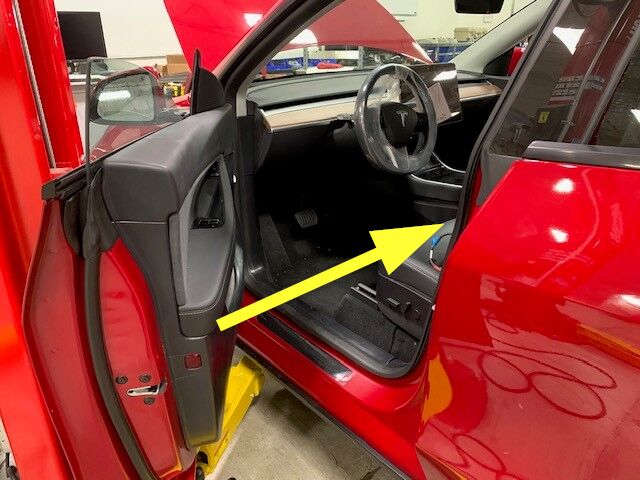

打开 LH 前车门
-

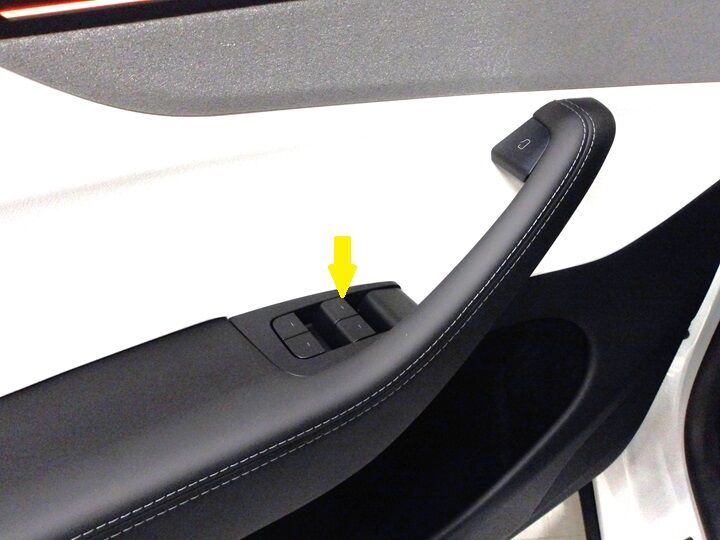

降下 LH 前车窗
-
摆正方向盘
-

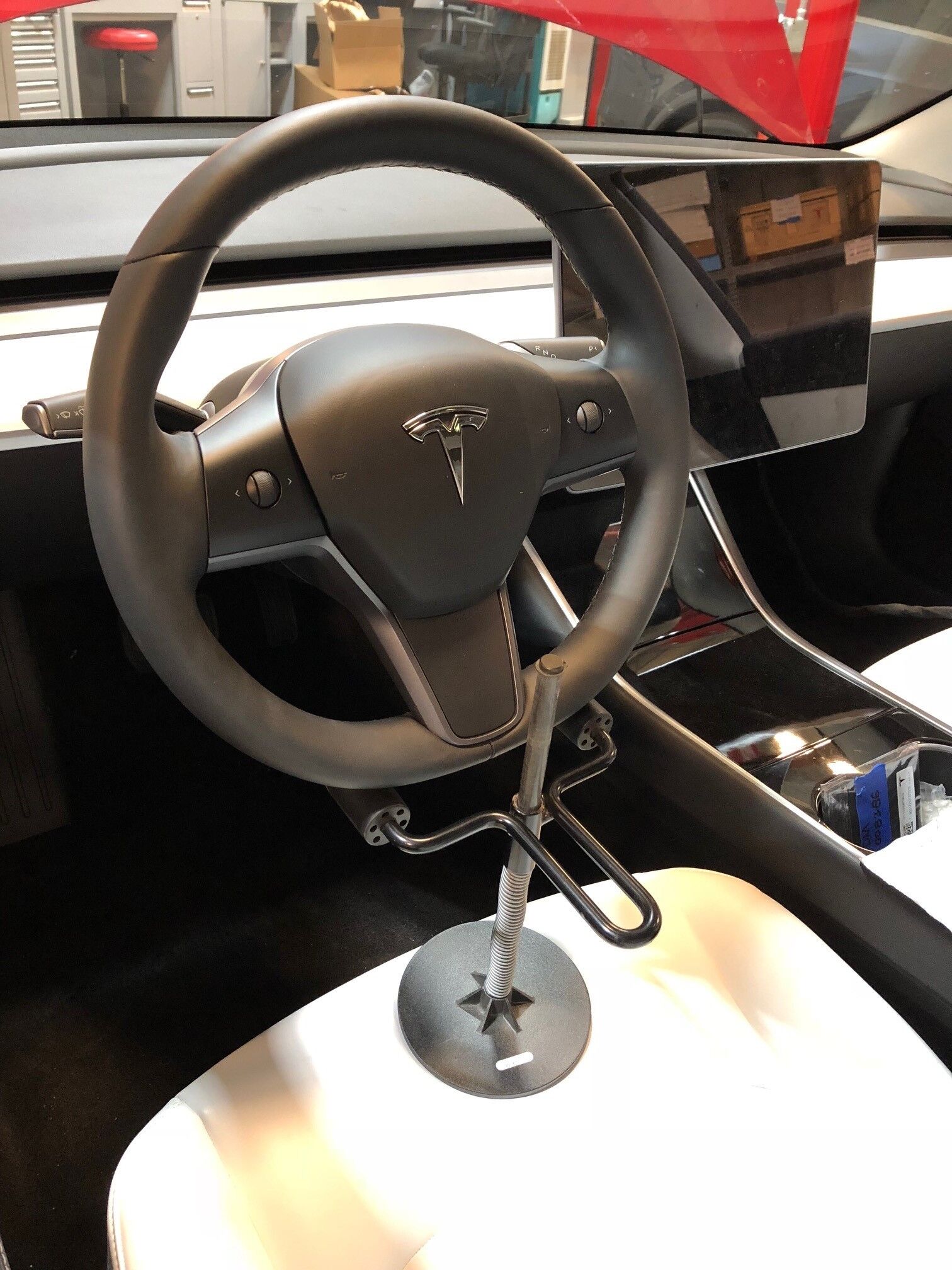

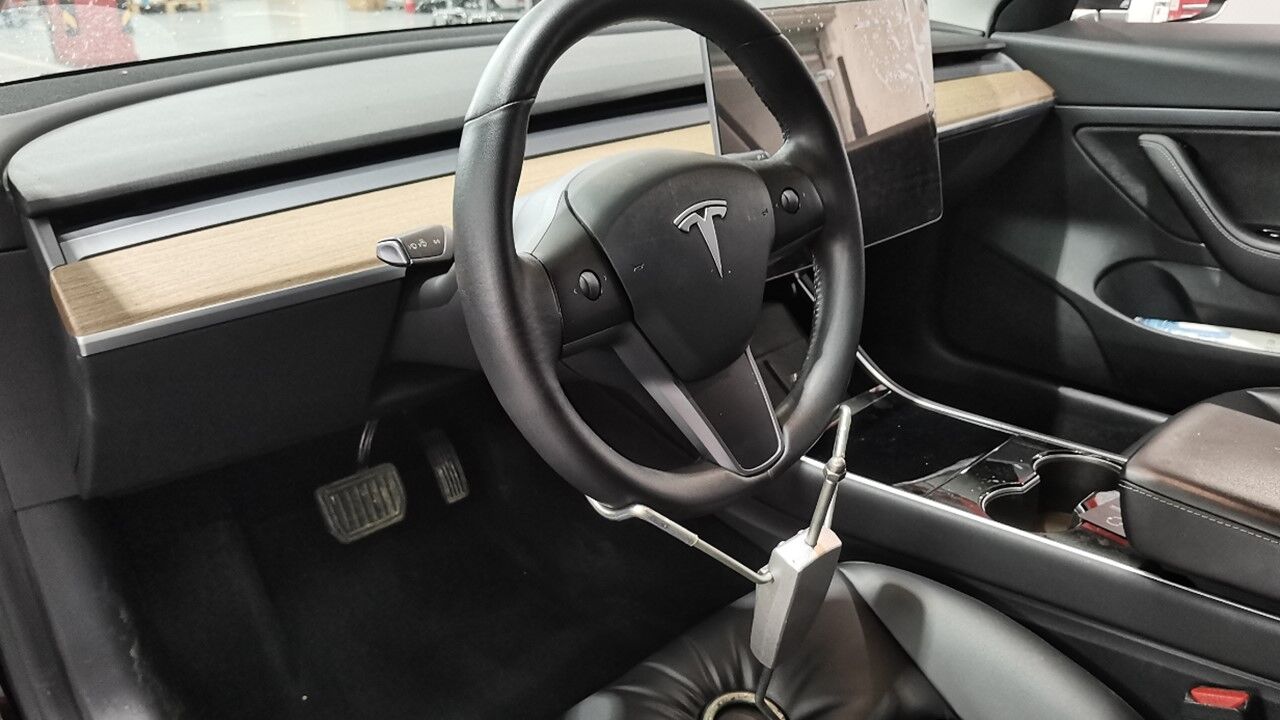

将方向盘锁入位
注防止座椅受损
-

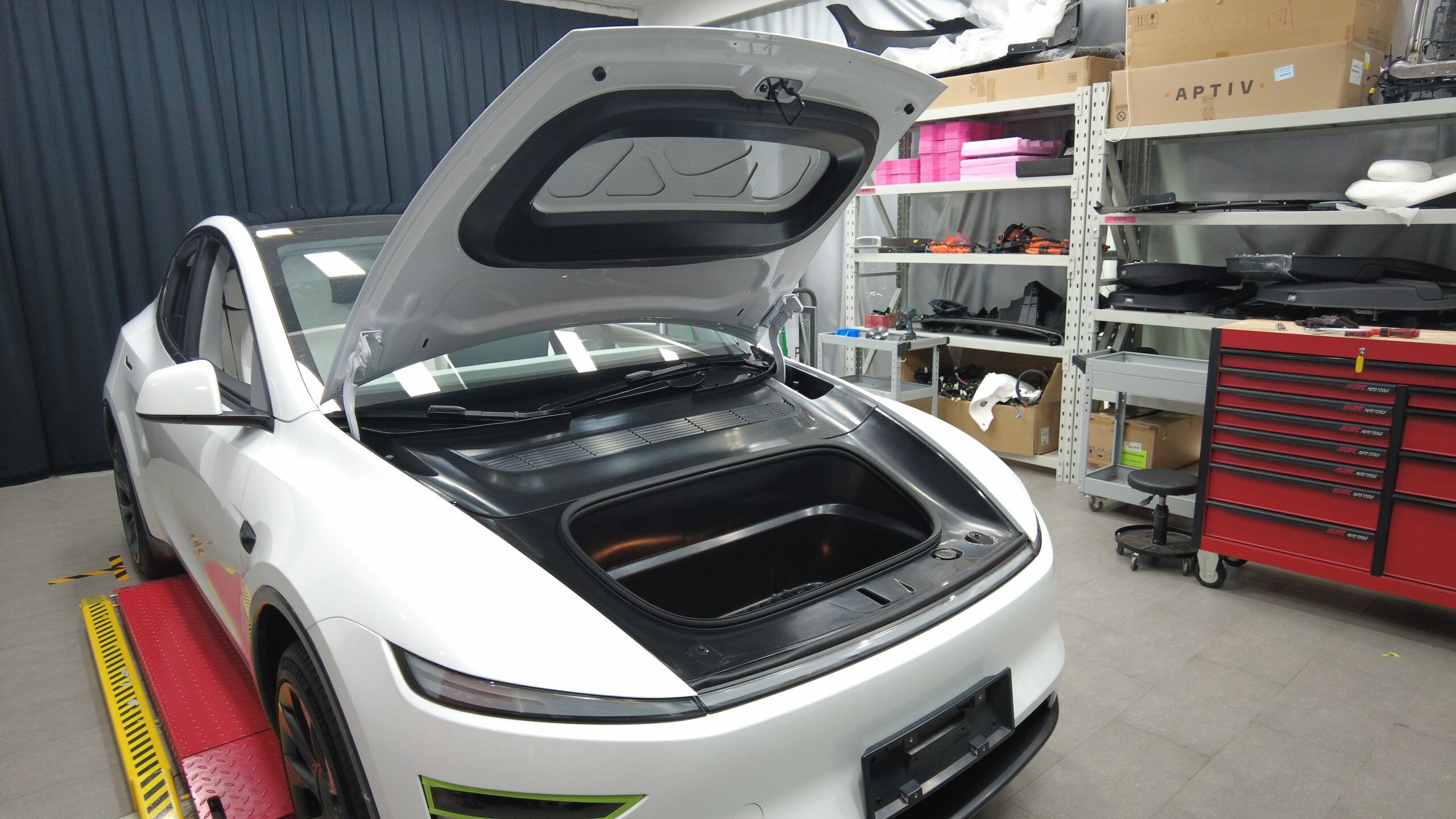

打开前备箱盖
-

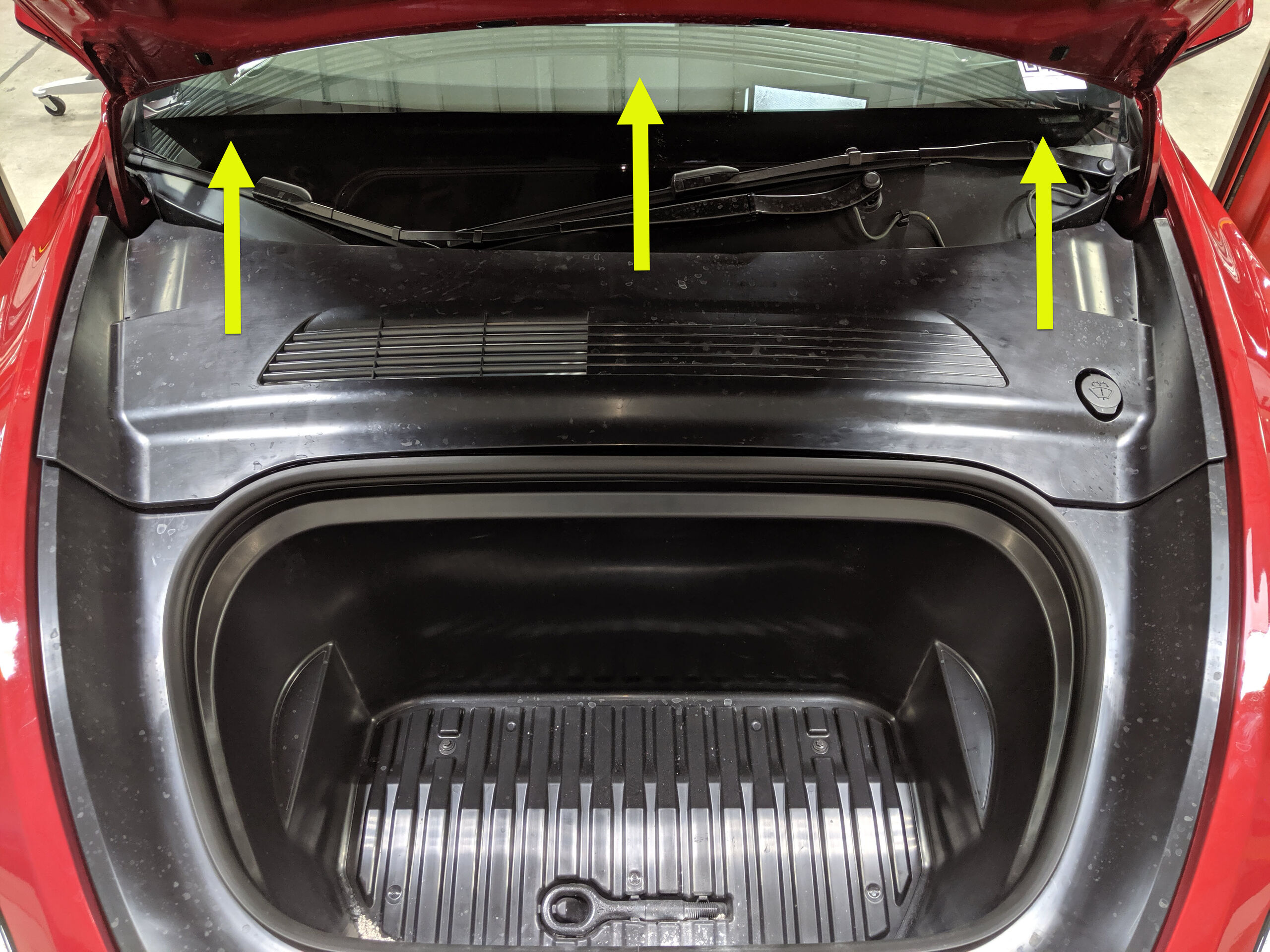

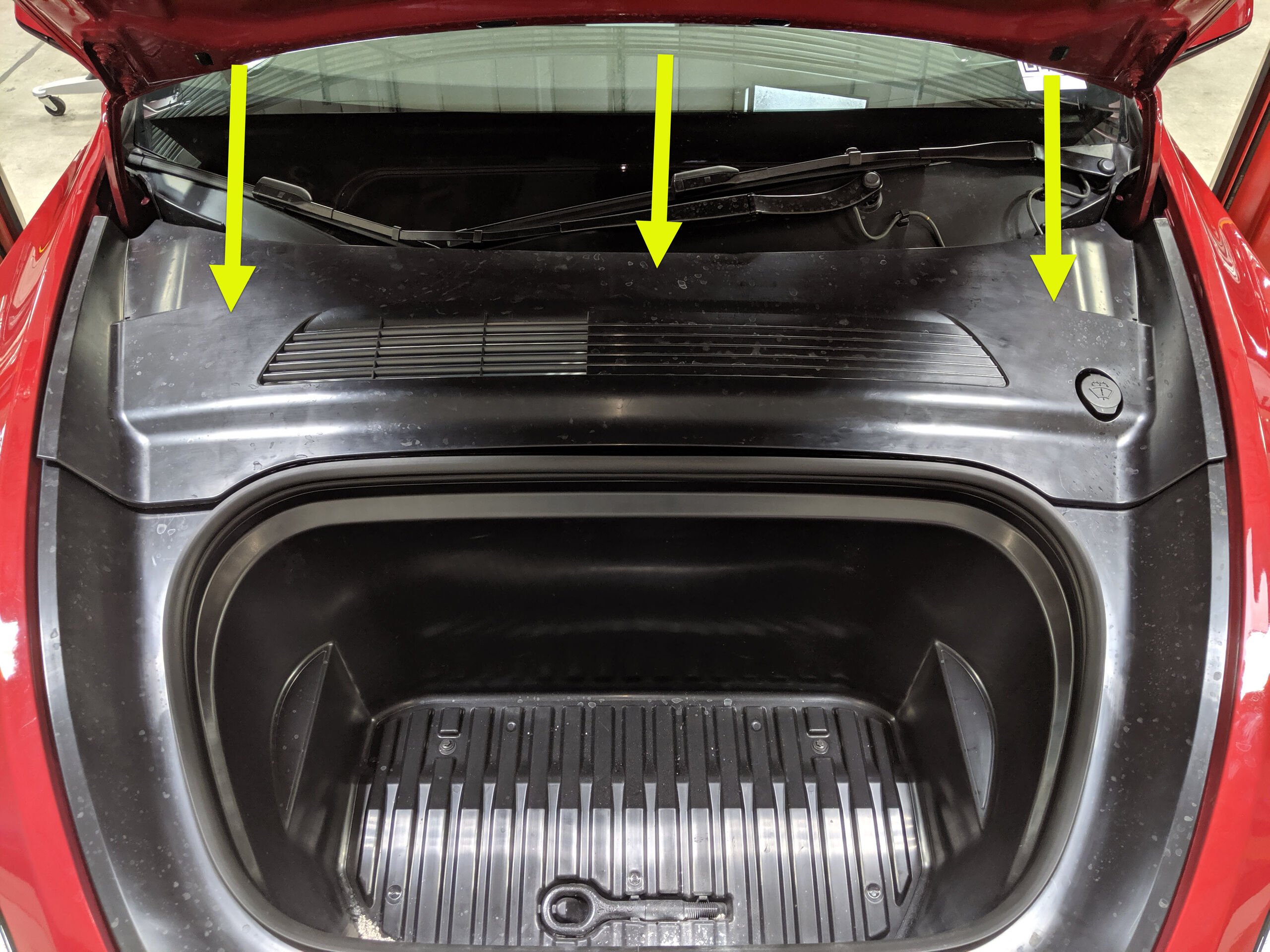

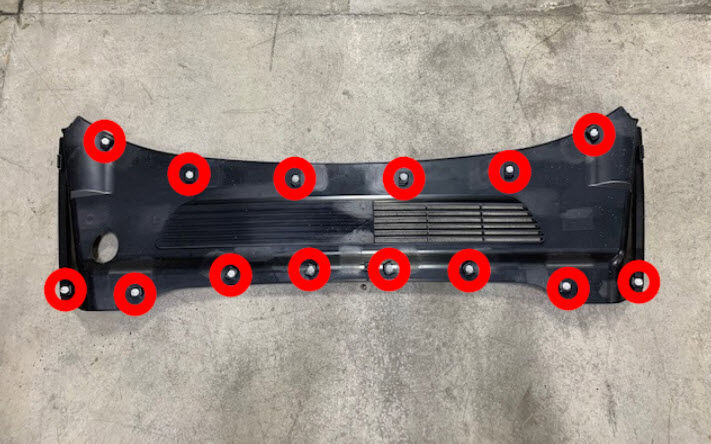

拆下后挡板
注14 个夹子
-
拆下盖板
注3 个夹子,1 个连接器
-

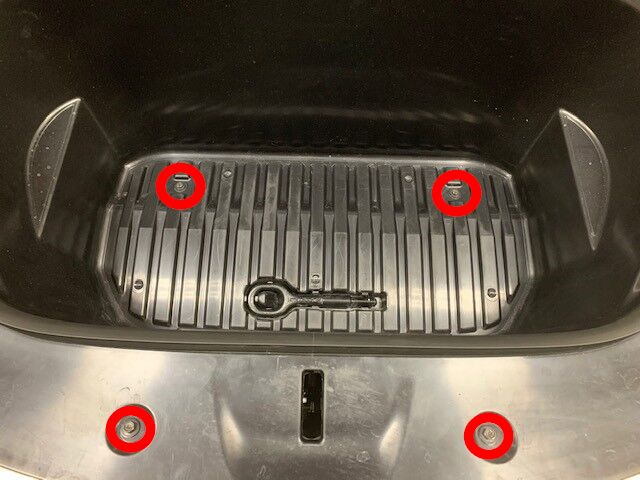

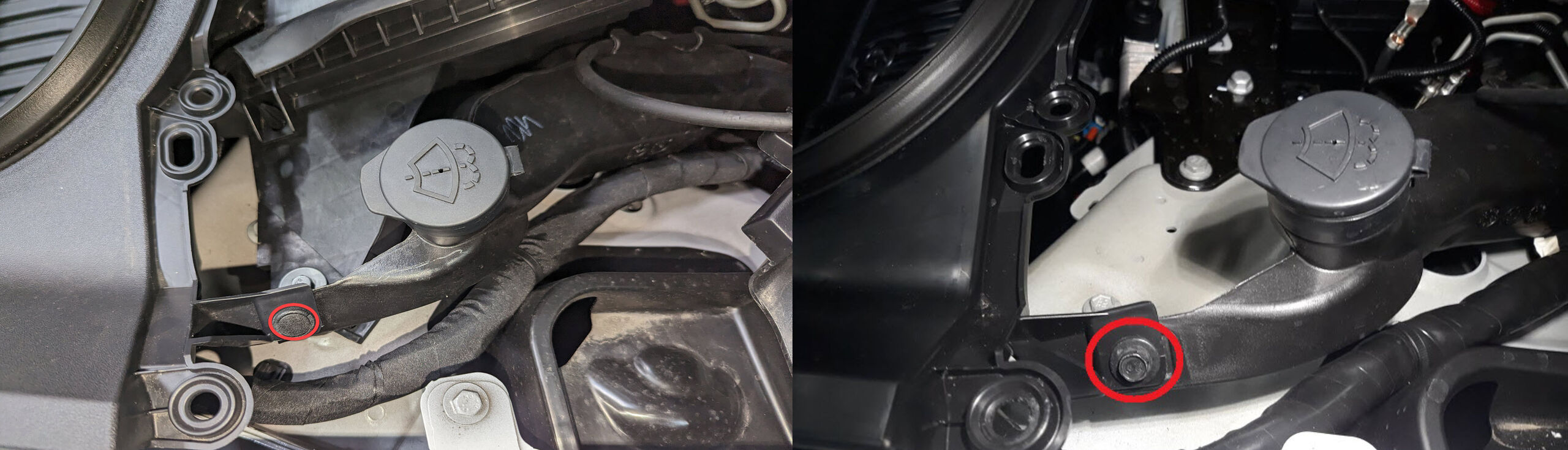

拆下固定前备箱总成的紧固件
注5 个螺栓,10 毫米,5 Nm;新款车可能加装了 1 个将前备箱固定到储液罐颈部的推拉式夹
-

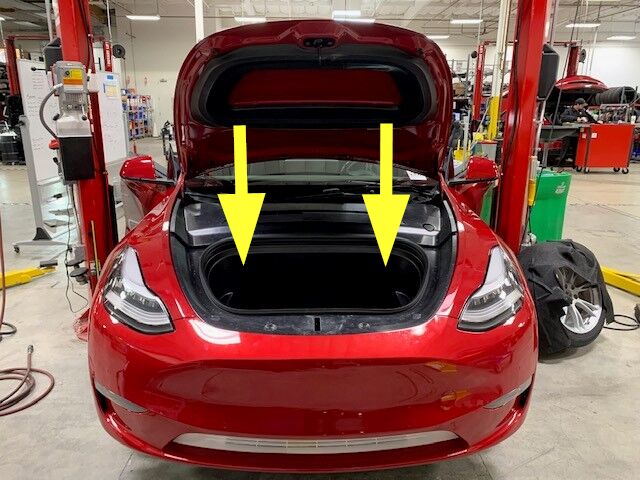

从车上拆下前备箱总成
注6 个夹子;更换损坏或丢失的夹子
-

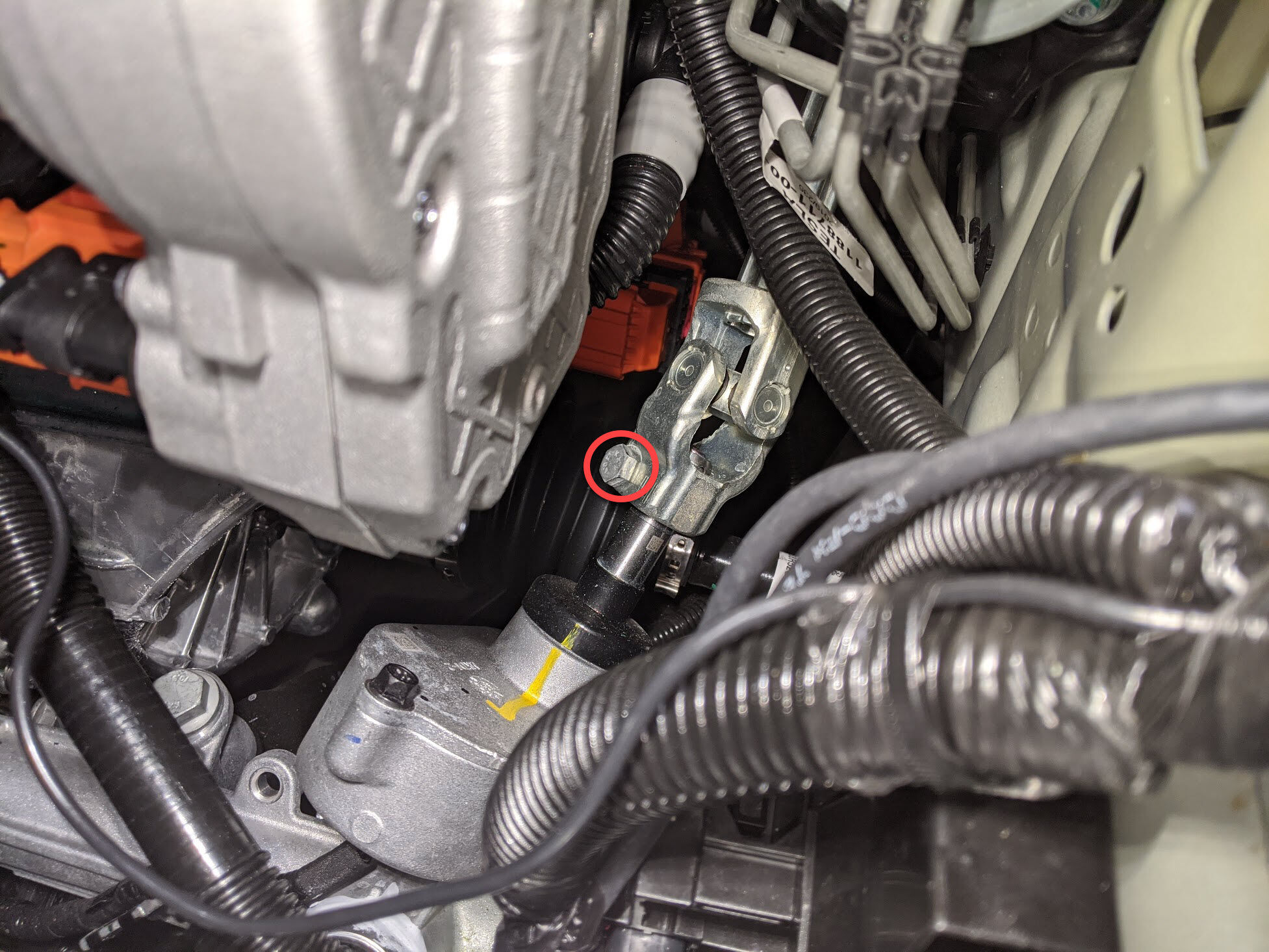

拆下将转向机构总成固定到中间轴总成的螺栓
注1 个螺栓,13 毫米,18 Nm
-

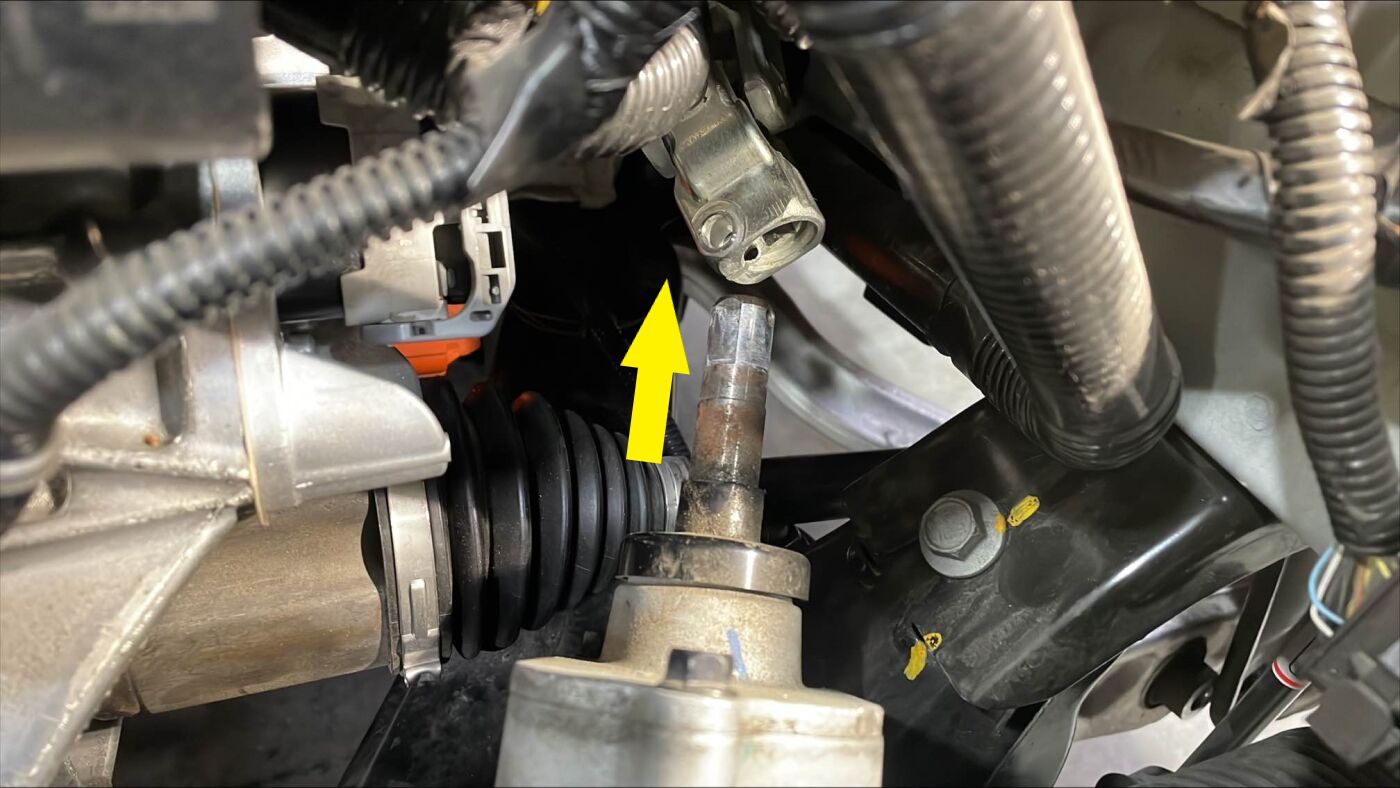

将电动转向柱向上滑动,将其从转向机构总成上拆下
-
从中央显示屏关闭车辆电源
注通过“控制 > 安全&保障 > 车辆电源 > 关闭电源”
-

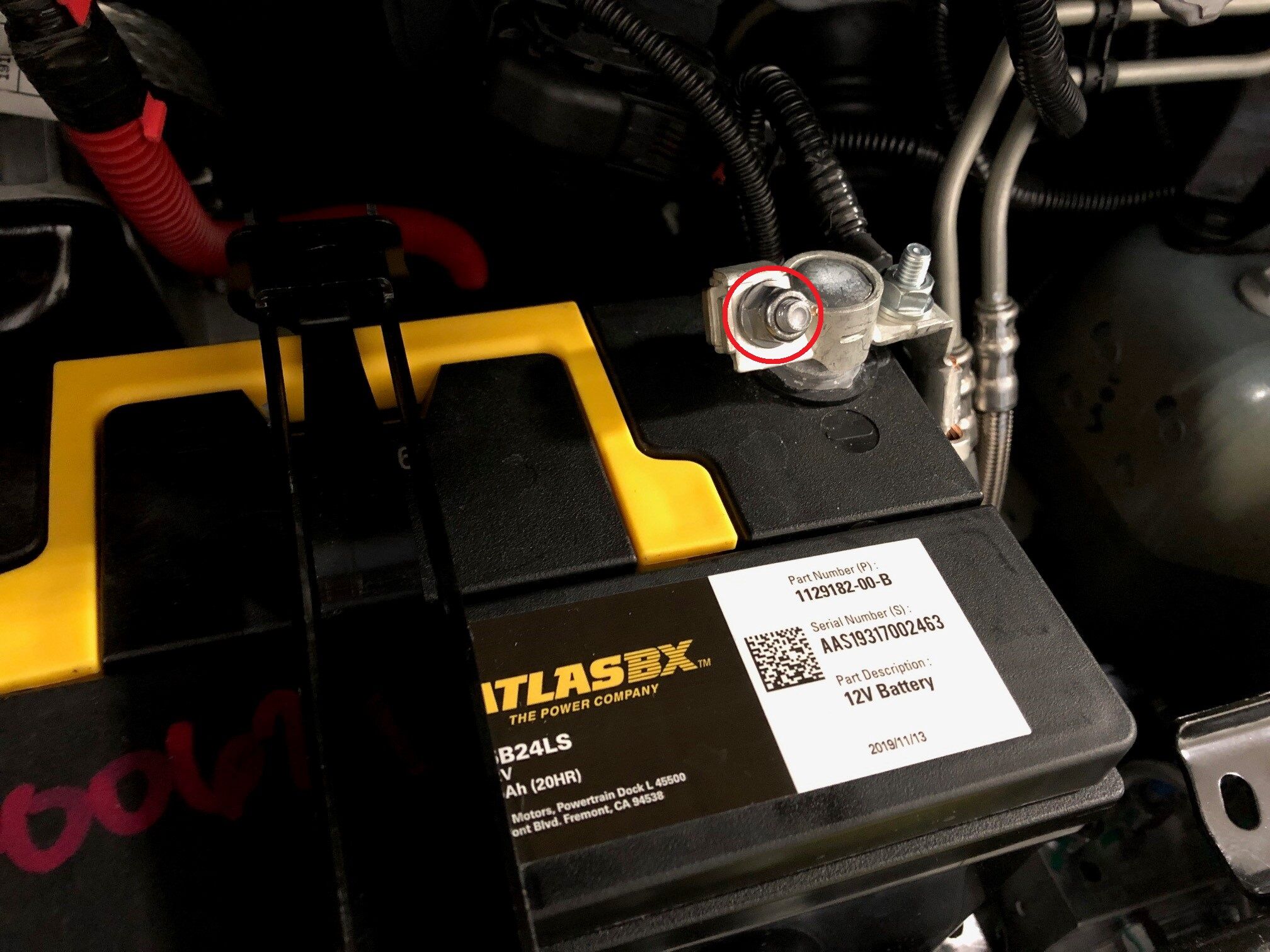

断开 12V 负极端子和紧急响应回路
注1 个螺母,10 毫米,6 Nm,1 个连接器;确保车辆处于驻车挡,温度控制系统关闭,断开 12V 电池之前车辆未充电;应先断开负极端子再断开紧急响应回路;等待 2 分钟,使所有电路完全放电
-

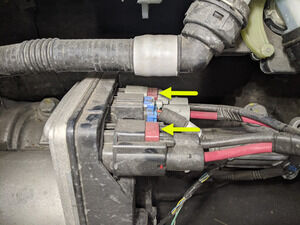

断开转向机构总成连接器
注2 个连接器;两级连接器;滑动红色锁片进行解锁,然后按住连接器释放装置将其断开
-
断开转向机构总成上的逻辑连接器
注2 个锁定连接器;切勿向下按红色锁片;拉动红色锁片使锁脱离;再次拉动松开连接器
-

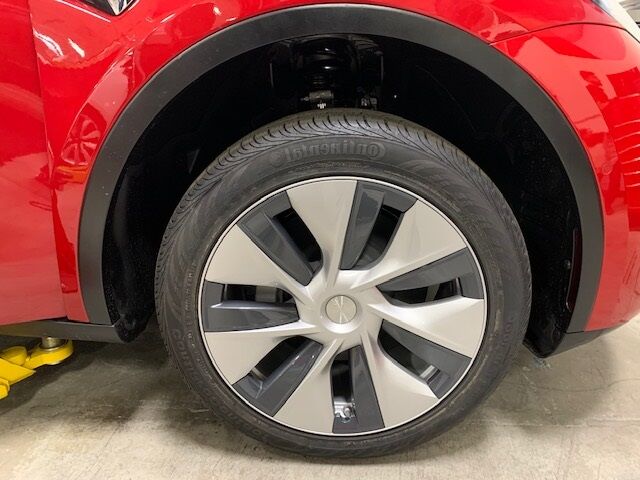

拆下 LH 前轮毂盖
注1 个盖;用双手轻轻地拉轮毂盖以松开夹子;轮毂可能配备中心盖
-
拆下 RH 前轮毂盖
注1 个盖;用双手轻轻地拉轮毂盖以松开夹子;轮毂可能配备中心盖
-

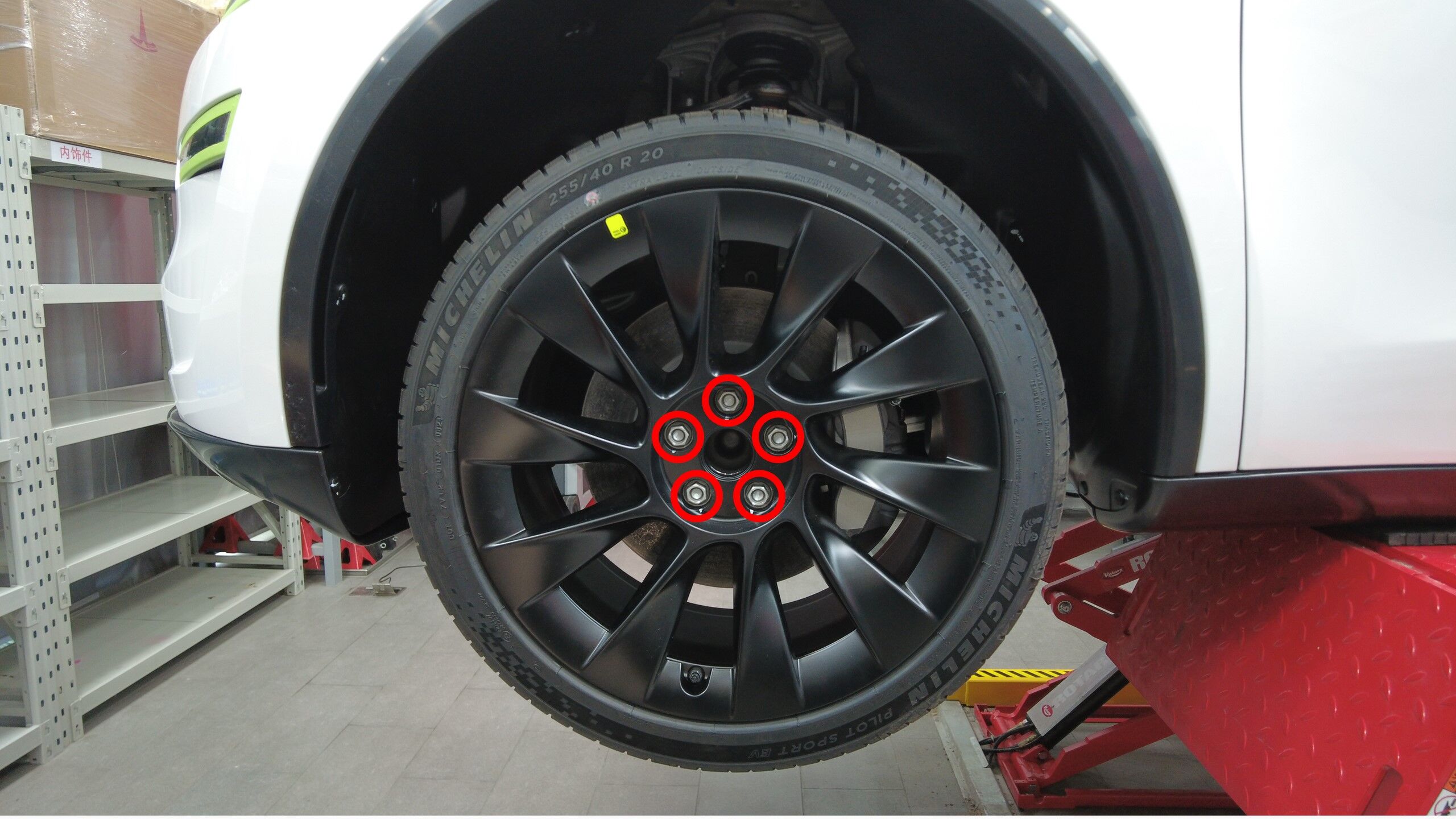

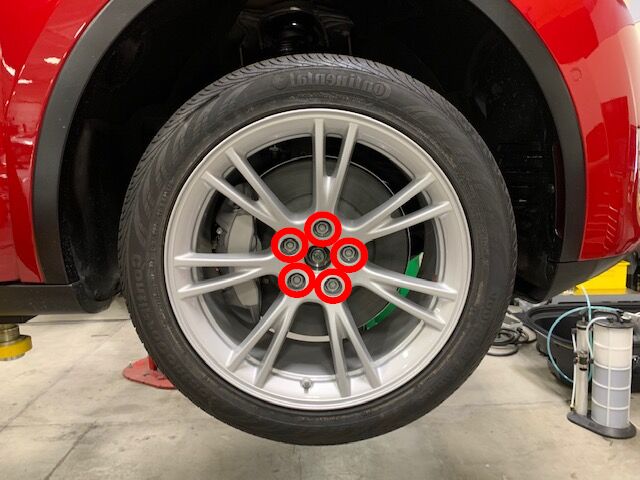

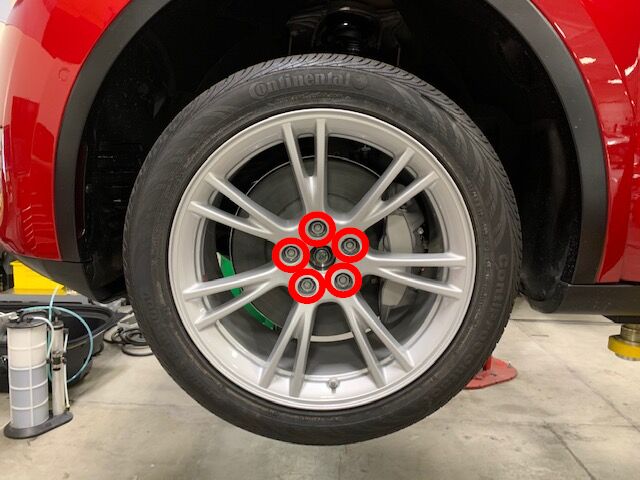

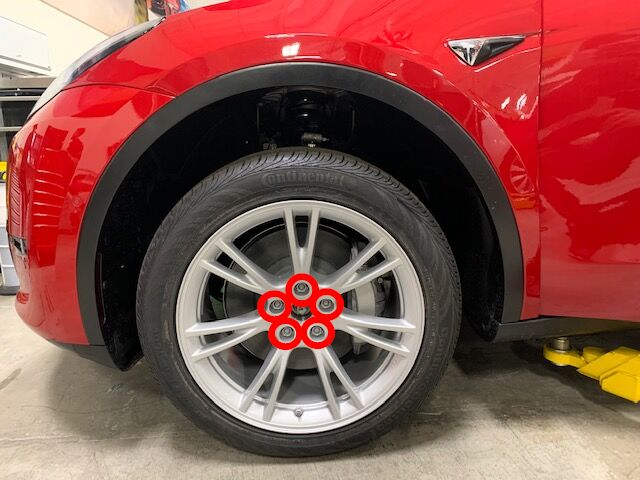

松开 RH 前车轮
注5 个螺母,21 毫米,175 Nm
-
松开 LH 前车轮
注5 个螺母,21 毫米,175 Nm
-

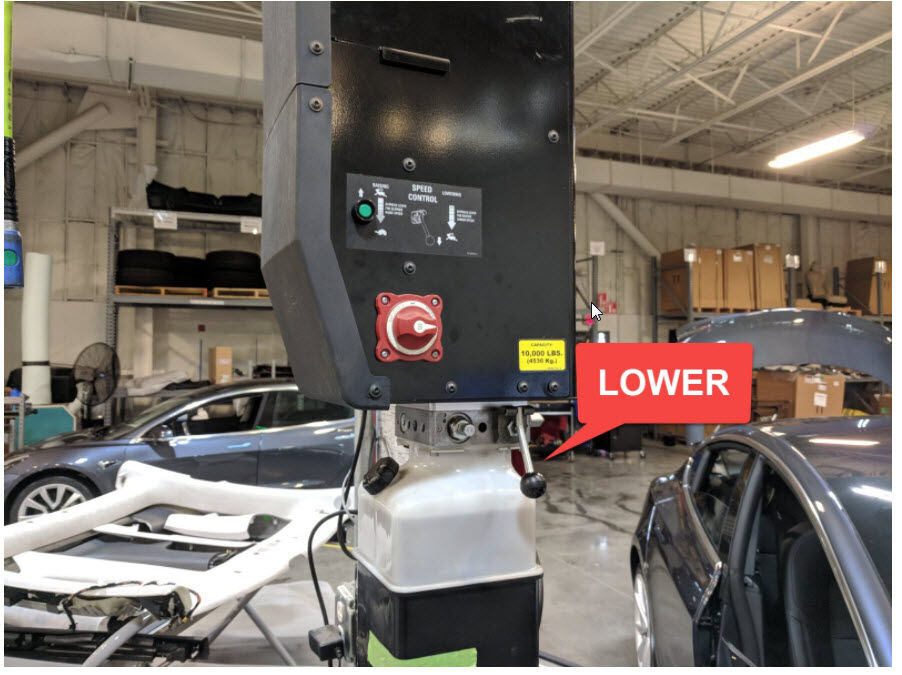

部分升起车辆,然后将举升机降落至锁止位
注将车辆设置到适宜的作业高度;务必在听到两侧的锁发出清脆的锁止声之后再降下,否则车辆可能向一侧倾斜
-
拆下 LH 前车轮
注5 个螺母,21 毫米,175 Nm
-

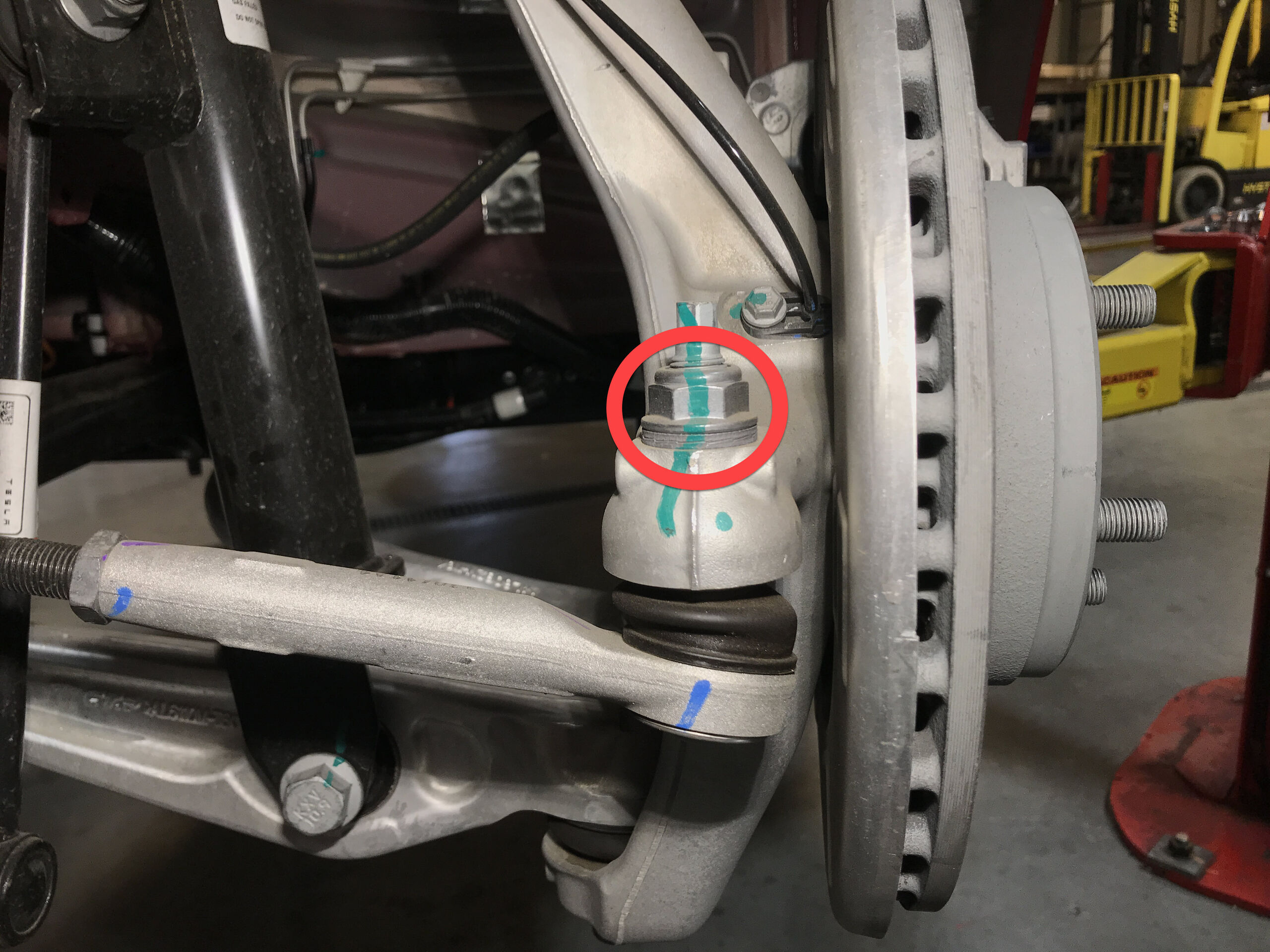

拆下将 LH 横拉杆球头固定到转向节的螺母
注1 个耐落螺母,22 毫米,180 Nm;拆下后弃用
-

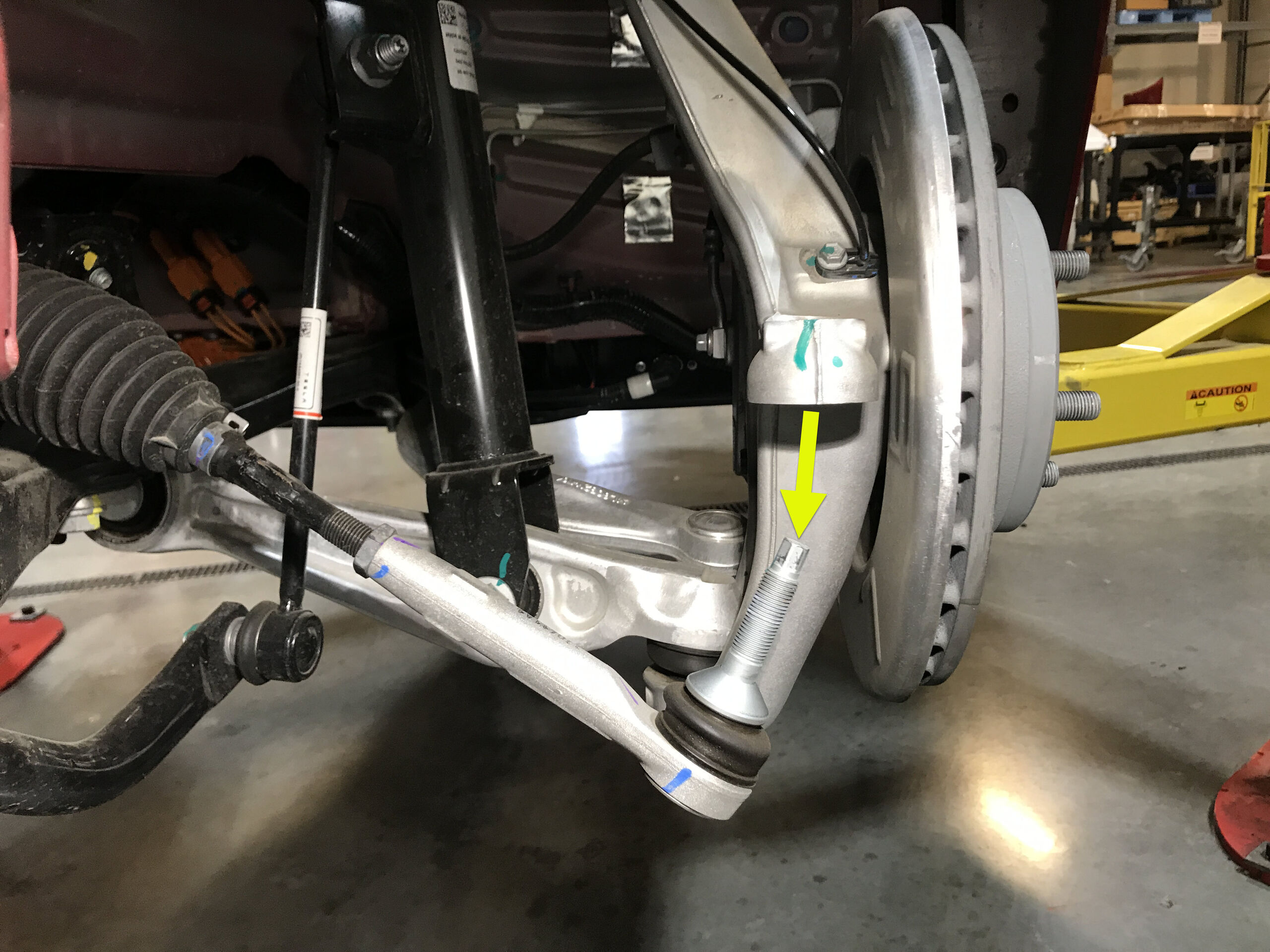

从转向节上拆下 LH 横拉杆球头
-
拆下 RH 前车轮
注5 个螺母,21 毫米,175 Nm
-
拆下将 RH 横拉杆球头固定到转向节的螺母
注1 个耐落螺母,22 毫米,180 Nm;拆下后弃用
-
从转向节上拆下 RH 横拉杆球头
-
完全升起车辆,然后将举升机降落至锁止位
注将车辆设置到适宜的作业高度;务必在听到两侧的锁发出清脆的锁止声之后再降下,否则车辆可能向一侧倾斜
-

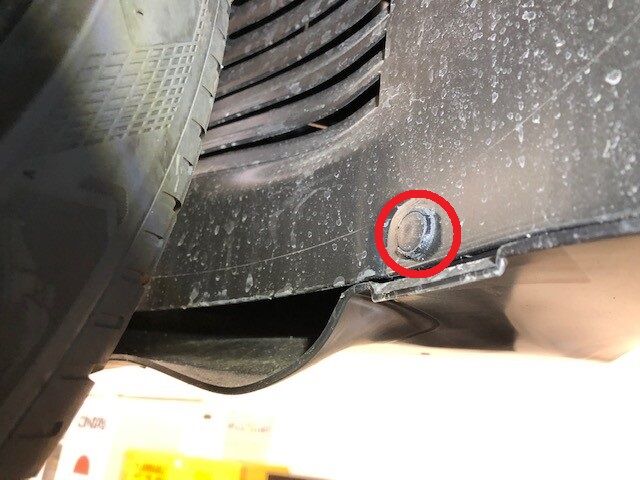

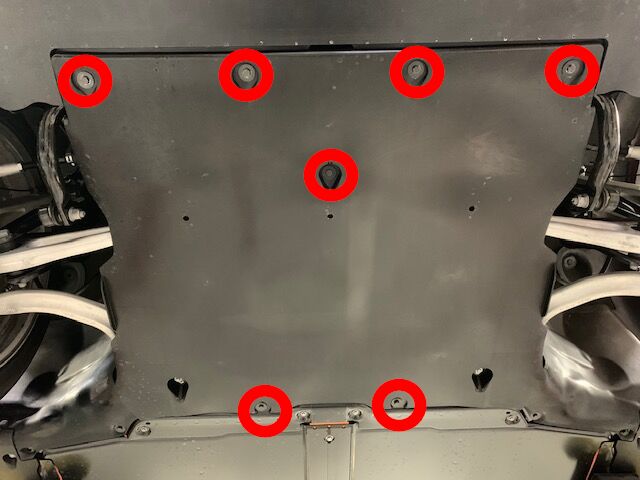

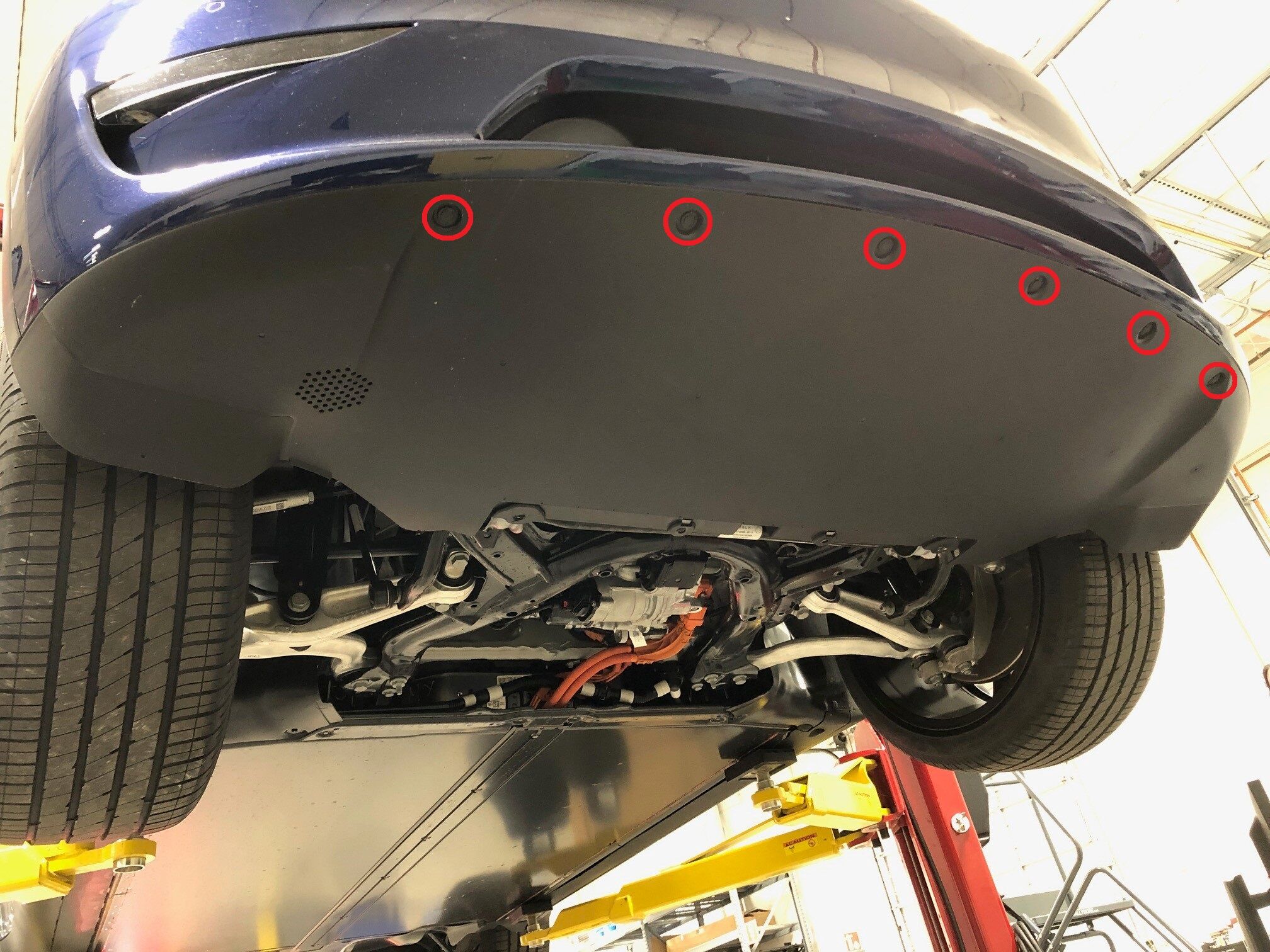

从前流线型护板上拆下外侧紧固件
注7 个螺栓,10 毫米,5 Nm
-

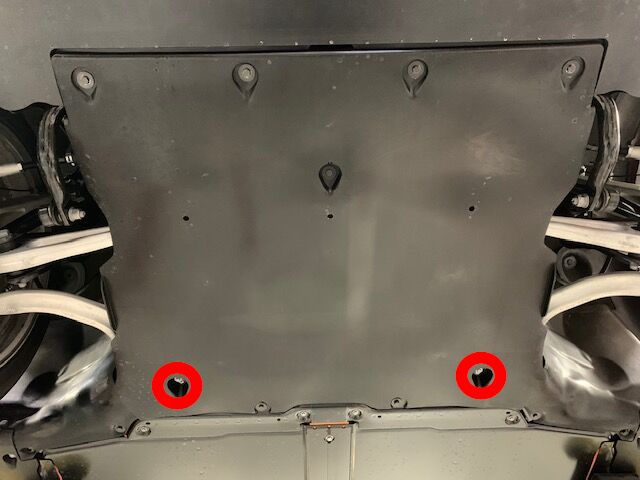

拆下其余螺母,然后从车上拆下前流线型护板
注2 个螺母,15 毫米,5 Nm
-

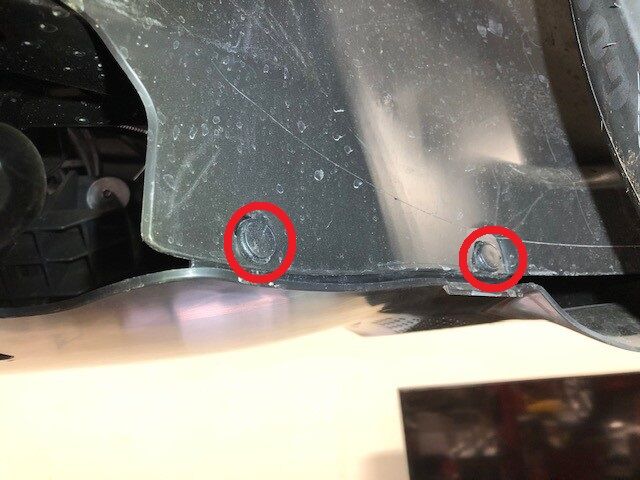

拆下将前裙板固定到 LH 轮毂内衬的夹子
注3 个夹子
-
拆下将前裙板固定到 RH 轮毂内衬的夹子
注3 个夹子
-

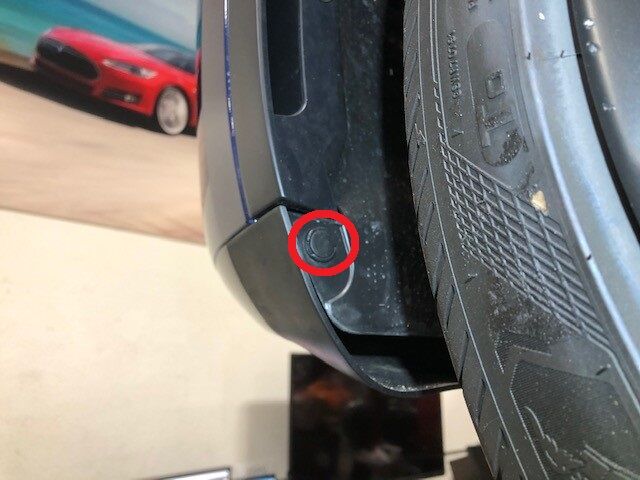

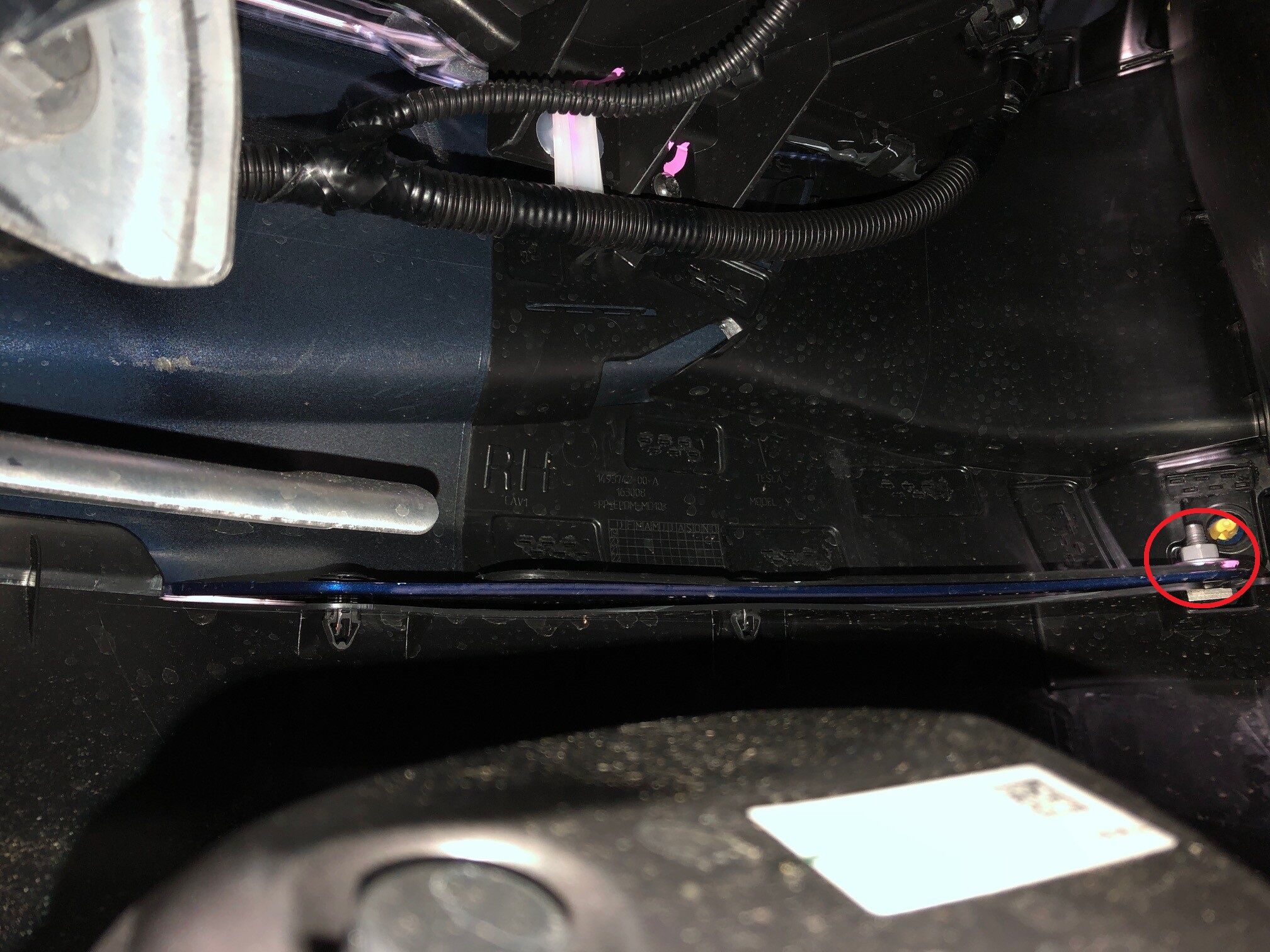

拆下将前裙板 RH 角固定到前饰板的螺母
注1 个螺母,10 毫米,3 Nm
-

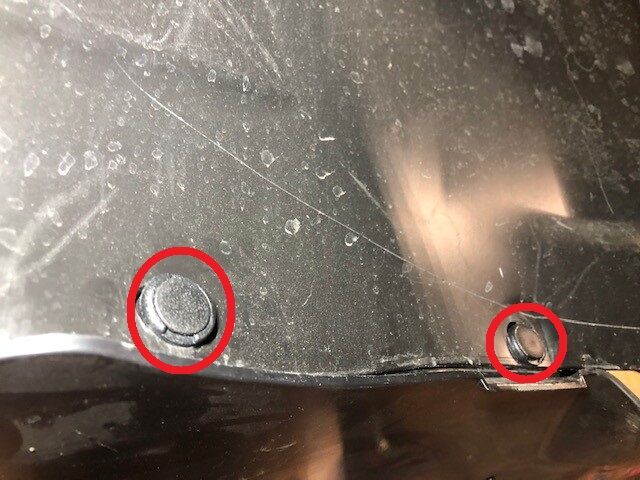

拆下将前裙板 RH 角固定到前饰板的夹子
注2 个夹子
-

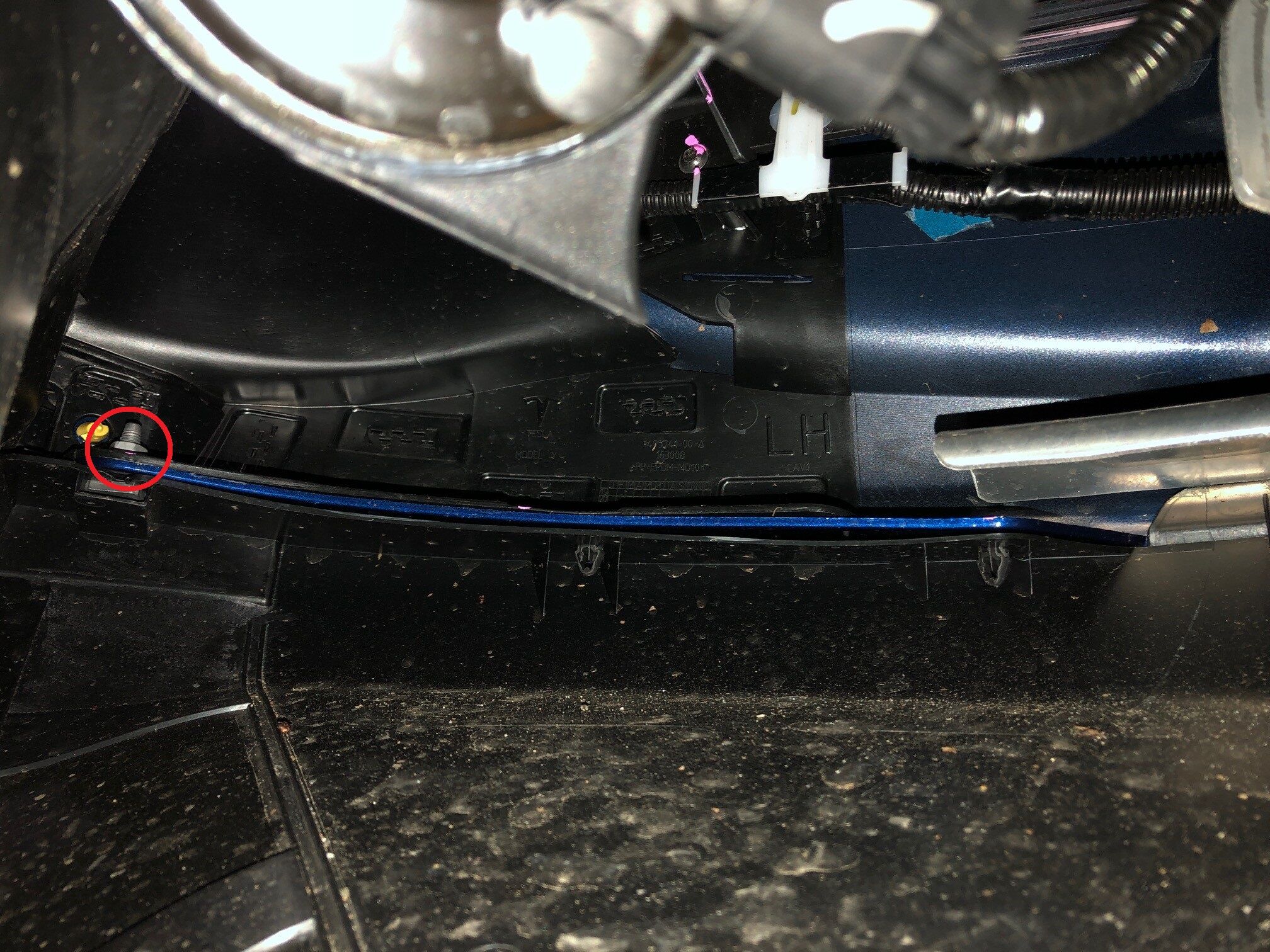

拆下将前裙板 LH 角固定到前饰板的螺母
注1 个螺母,10 毫米,3 Nm
-
拆下将前裙板 LH 角固定到前饰板的夹子
注2 个夹子
-
拆下将前裙板固定到前饰板的夹子,然后拆下前裙板
注6 个夹子,建议请助手帮忙
-
从副框架上拆下 FDU 旁路软管夹子
注1 个夹子
-

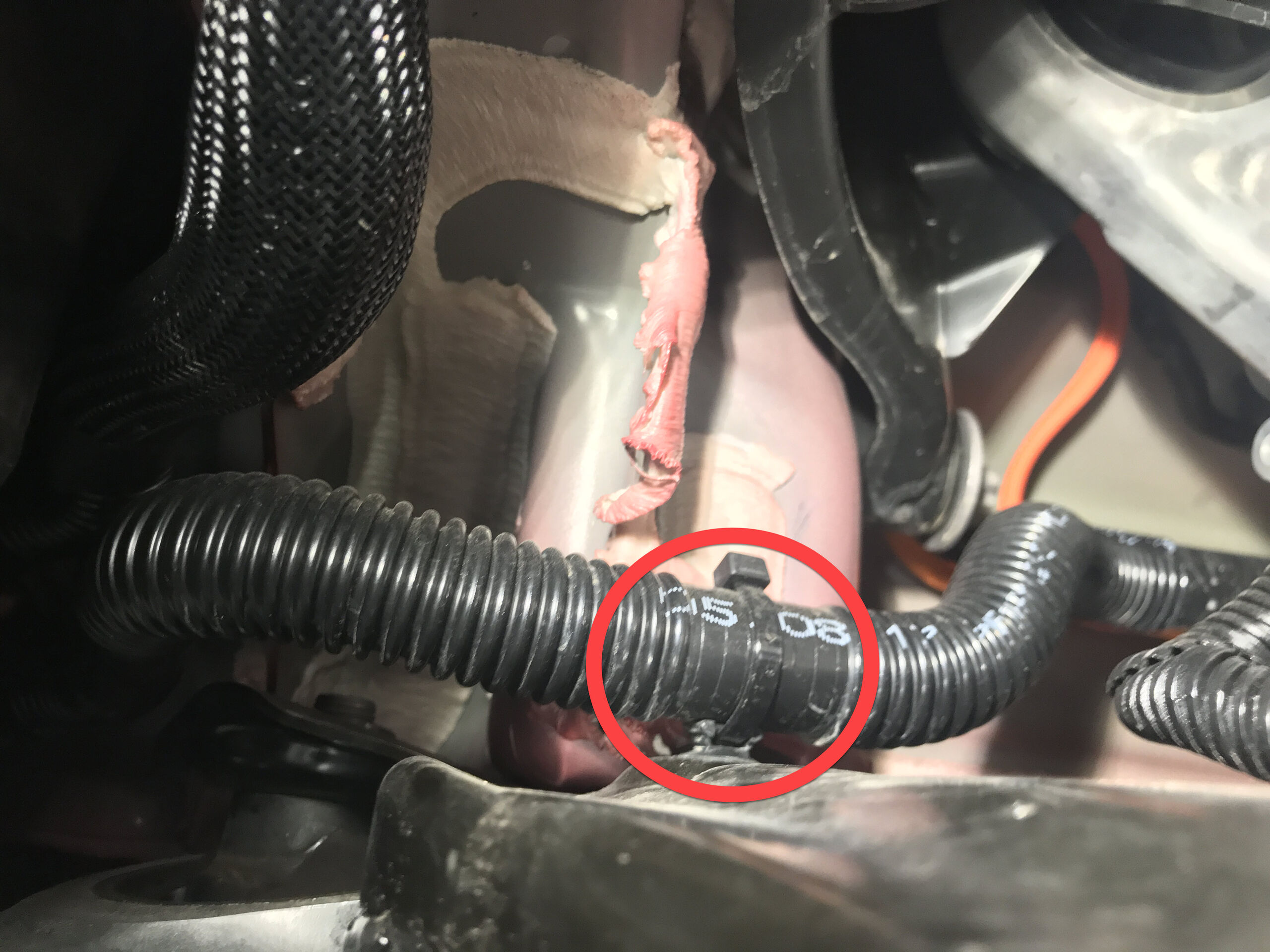

拆下将前部线束固定到前副框架的夹子
注1 个夹子
-

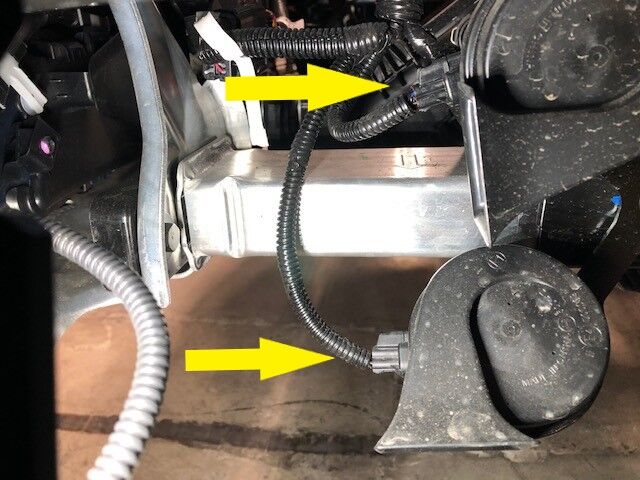

断开喇叭总成上的连接器
注2 个连接器
-

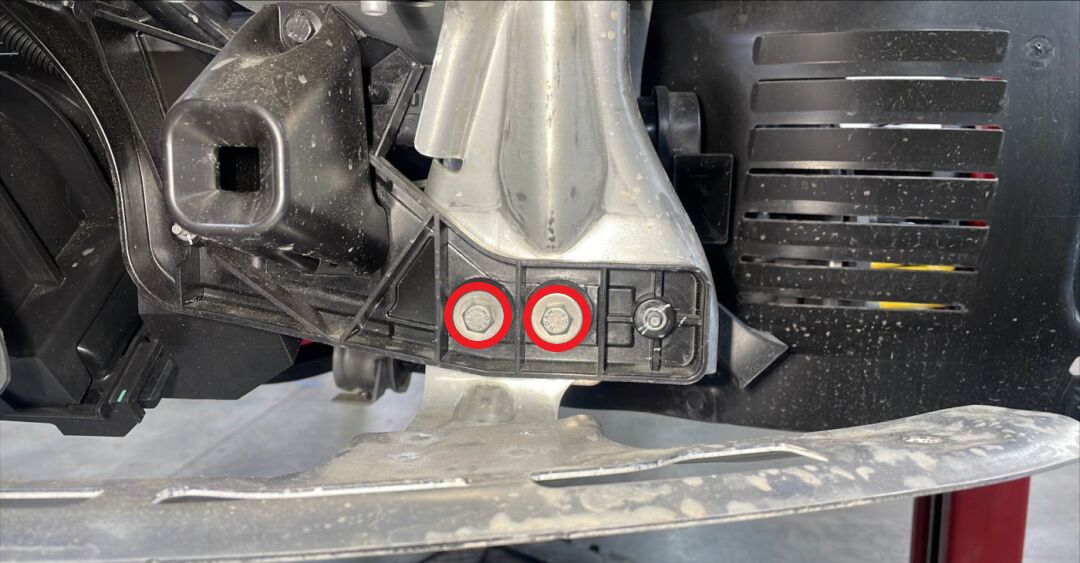

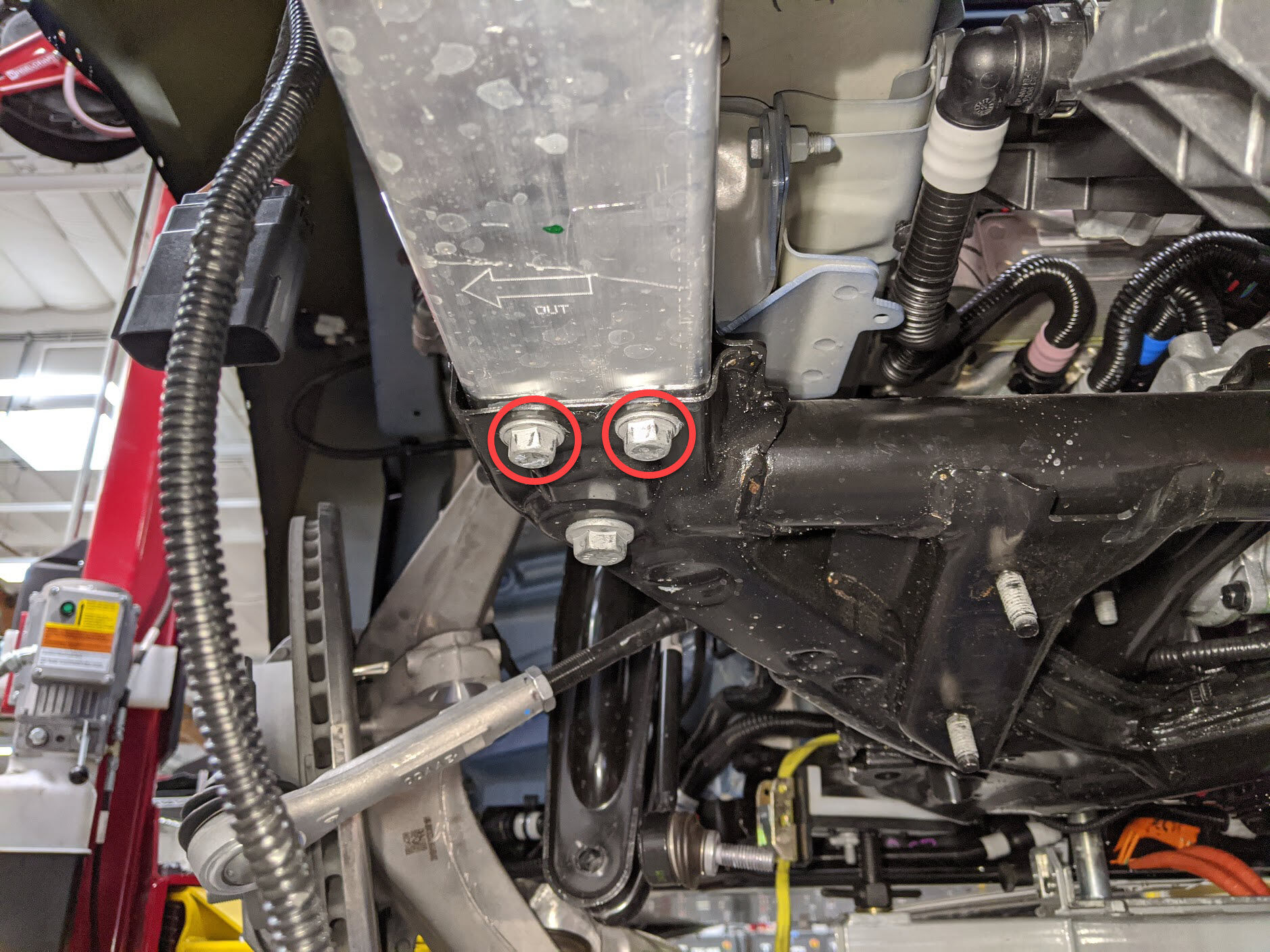

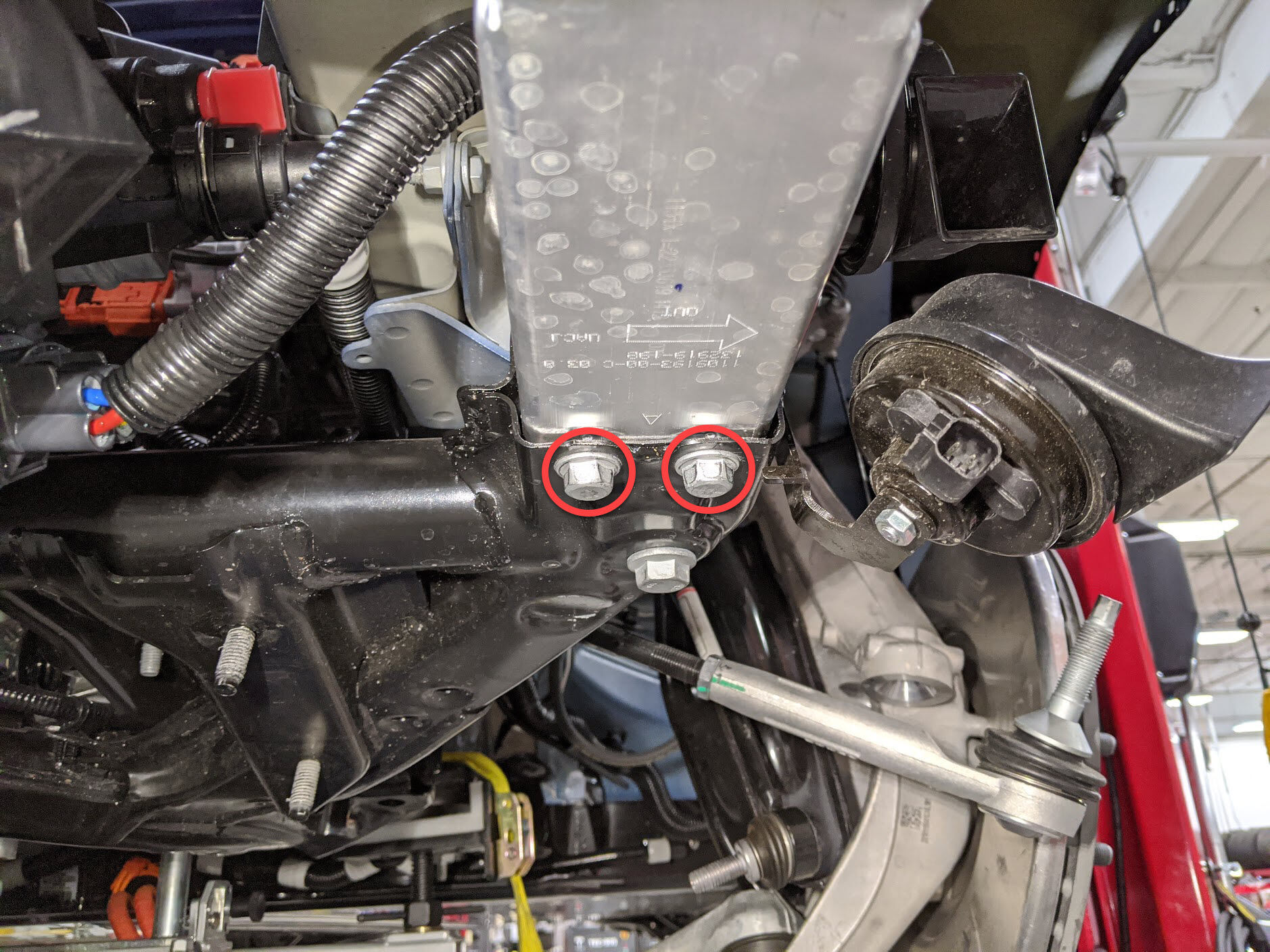

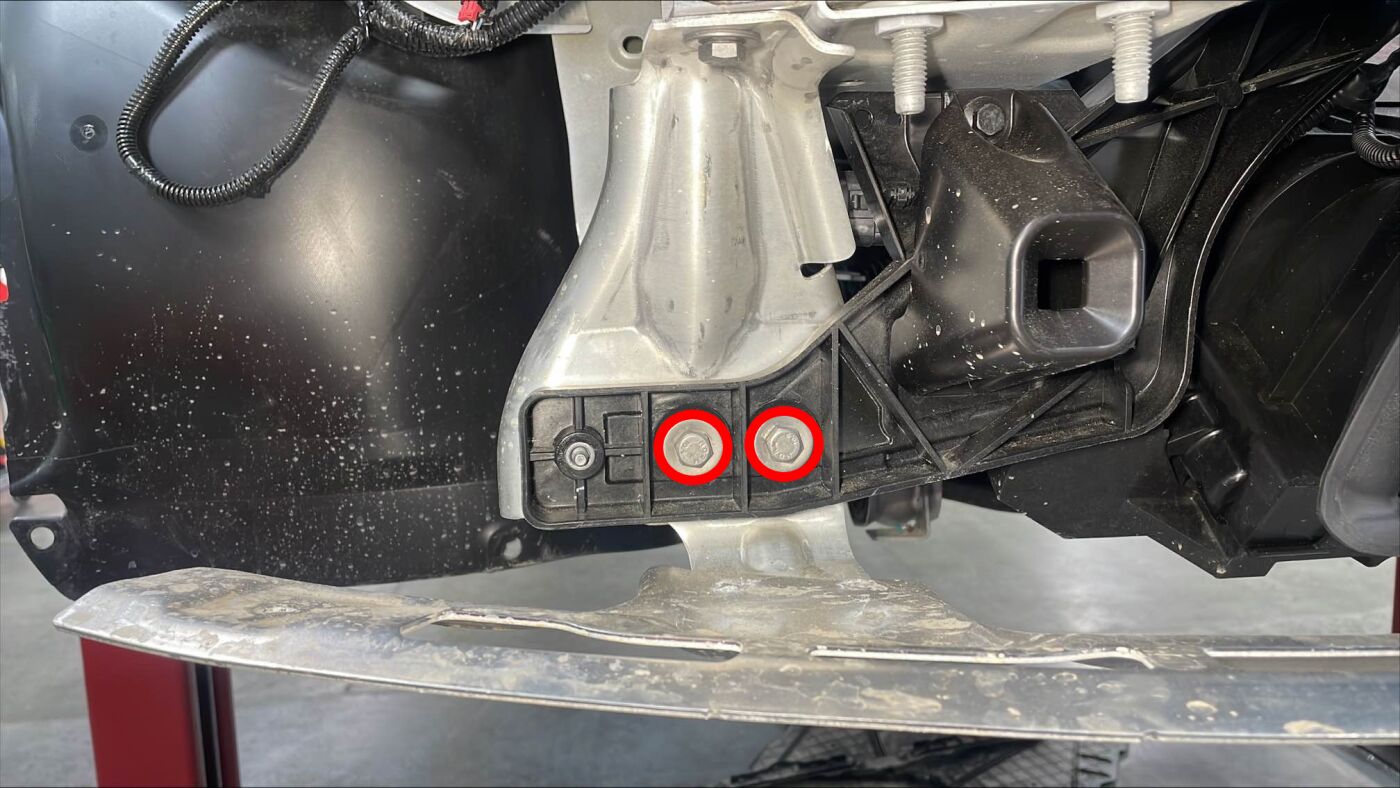

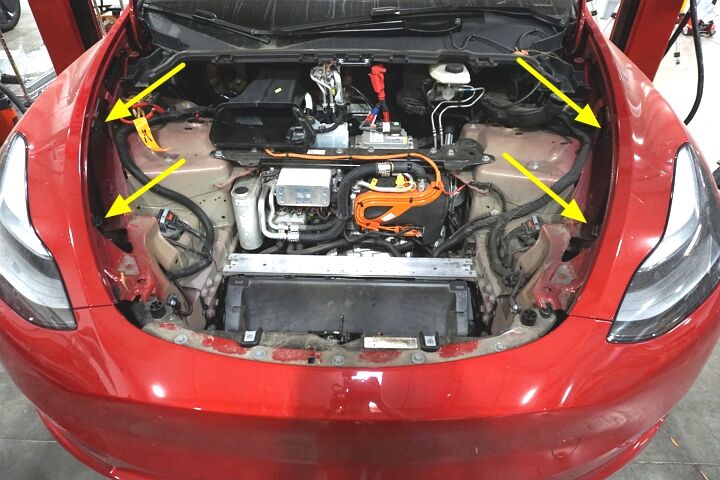

拆下将前端支架固定到 LH 前副框架防撞罐总成的螺栓
注2 个螺栓,13 毫米,16 Nm
-
拆下将前端支架固定到 RH 前副框架防撞罐总成的螺栓
注2 个螺栓,13 毫米,16 Nm
-

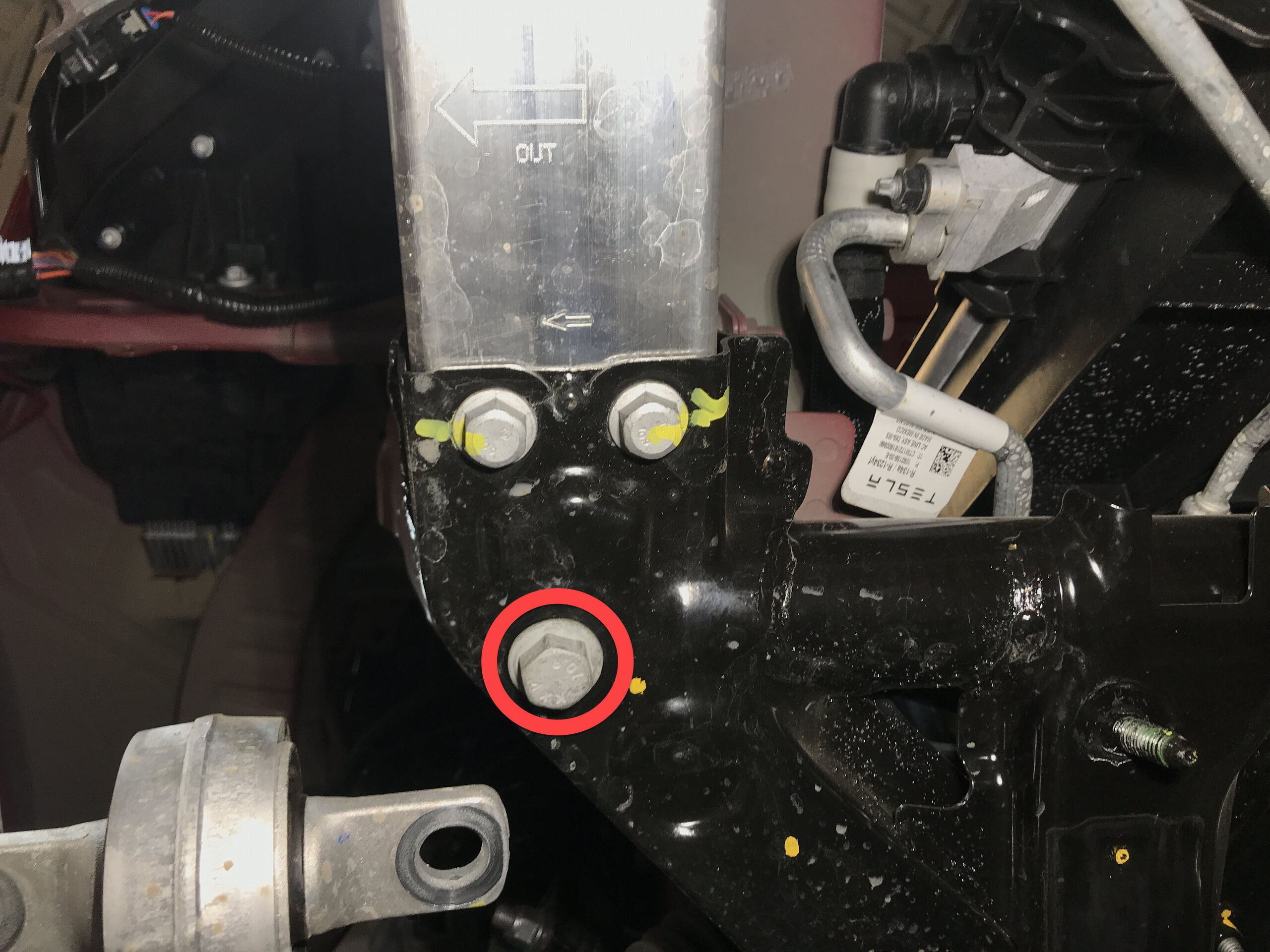

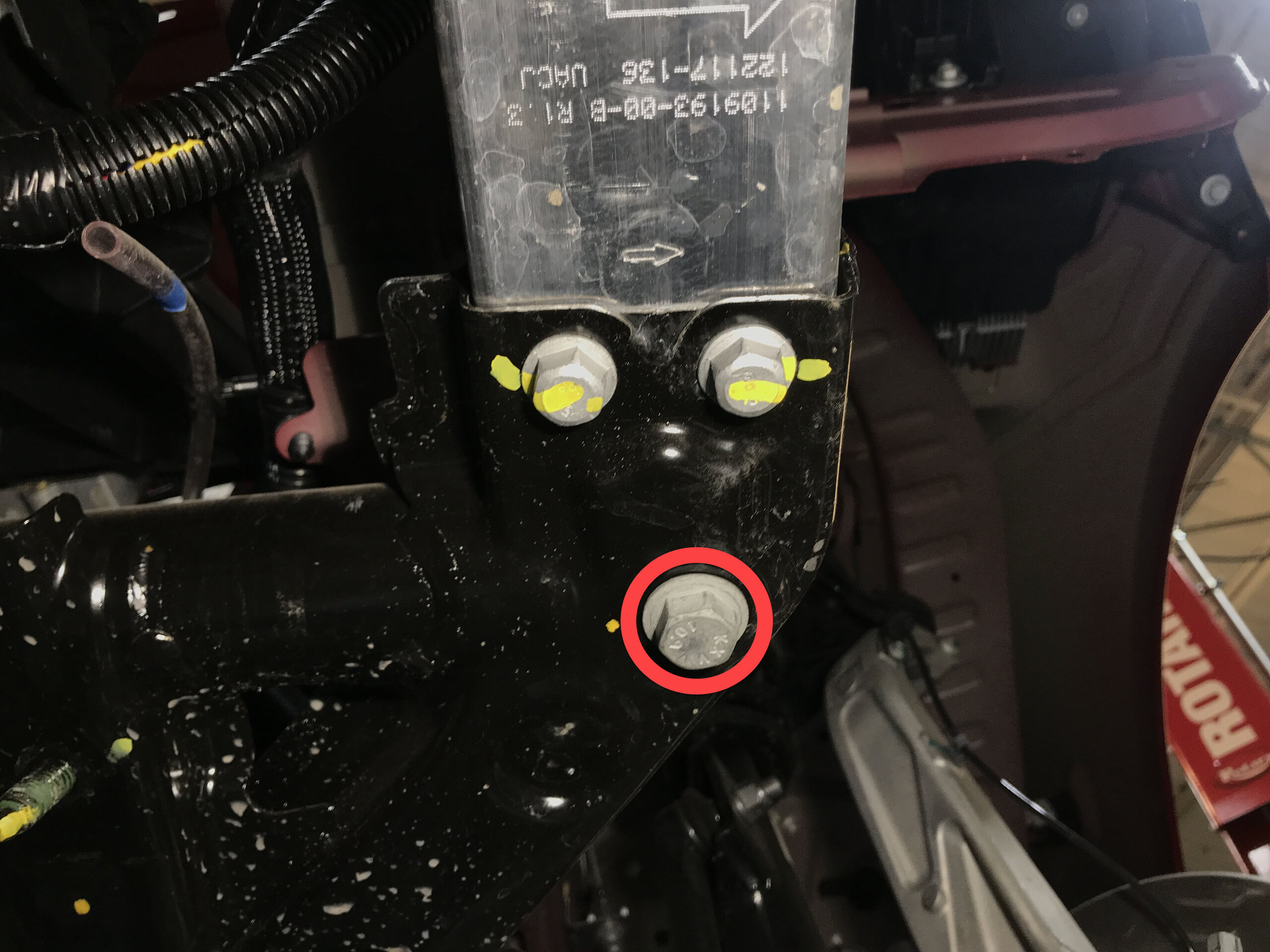

松开将前副框架固定到 LH 前副框架防撞罐总成的螺栓
注2 个螺栓,15 毫米,53 Nm;这样有助于安装副框架
-

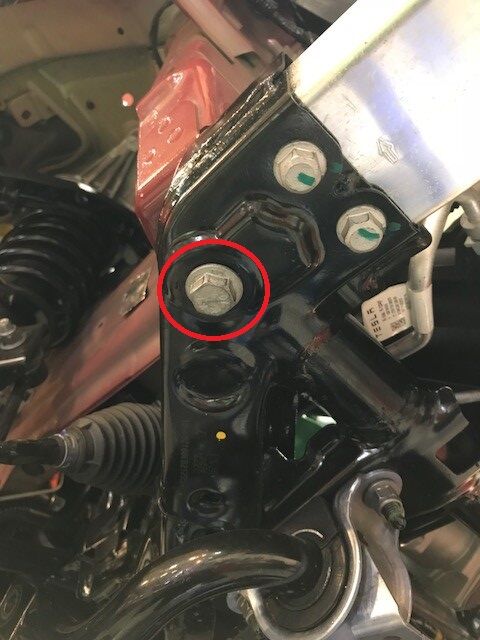

松开将前副框架固定到 RH 前副框架防撞罐总成的螺栓
注2 个螺栓,15 毫米,53 Nm;这样有助于安装副框架
-

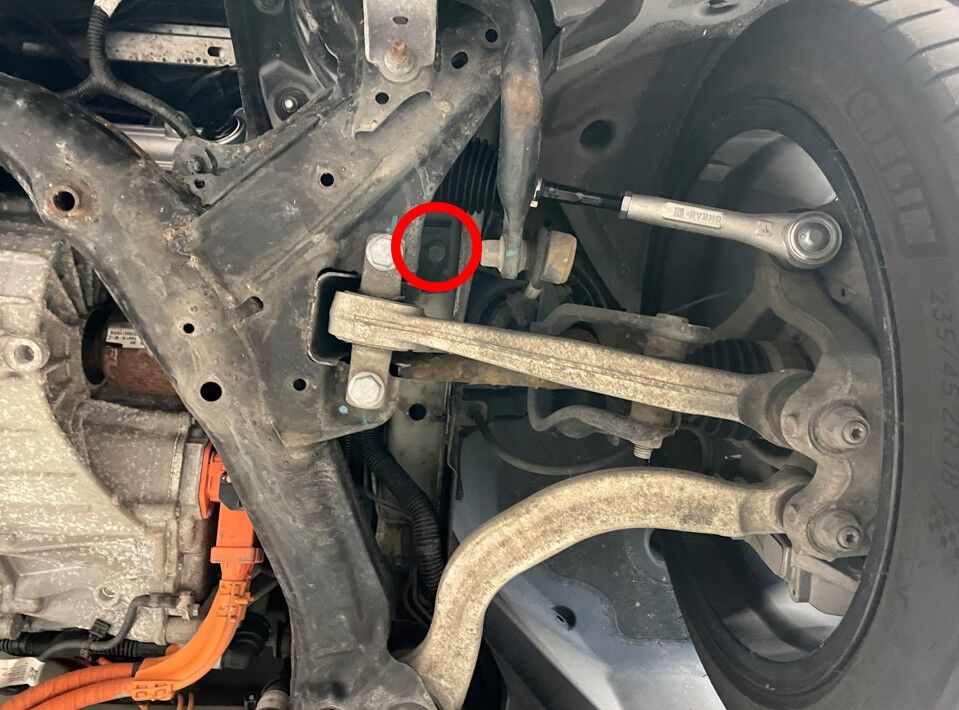

拆下将前平衡杆连杆固定到 LH 前平衡杆的螺母
注1 个耐落螺母,18 毫米,98 Nm;用 T40 反向固定球头;拆下后弃用
-

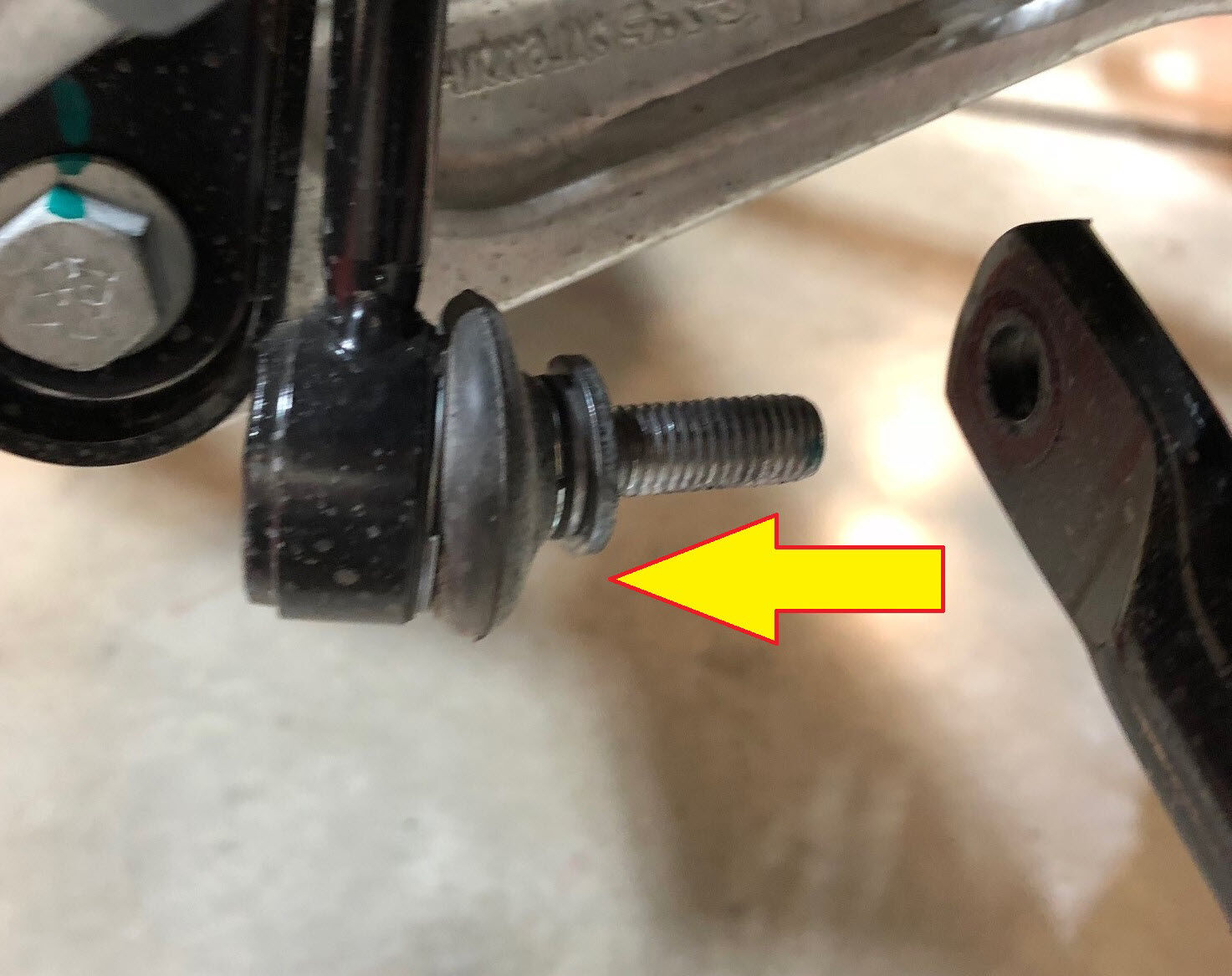

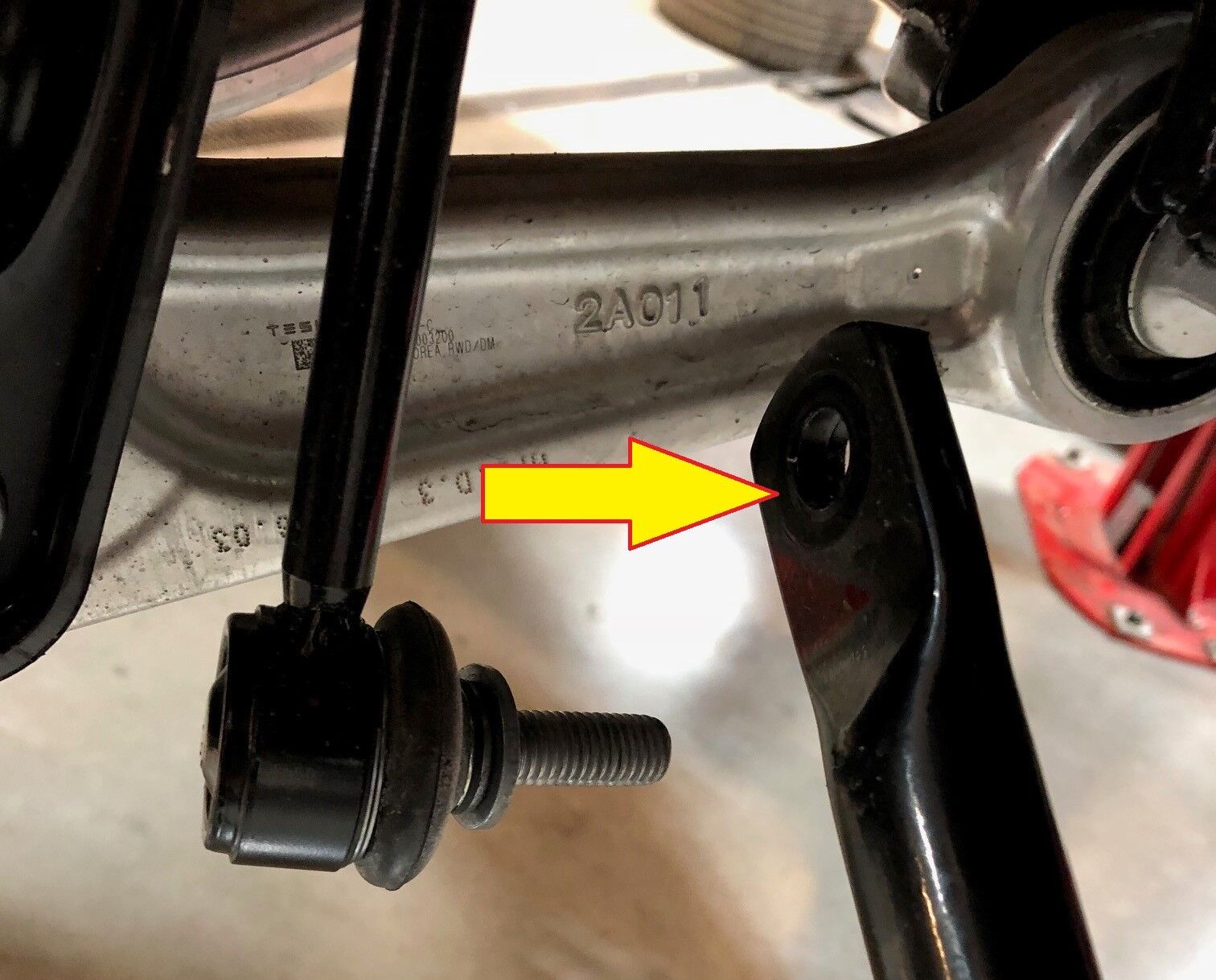

将 LH 前平衡杆连杆总成移到一旁
注为了获得拆卸末端连杆所需的正确角度,可能需要将平衡杆向上/向下移动
-
拆下将前平衡杆固定到 RH 前平衡杆连杆总成的螺母
注1 个耐落螺母,18 毫米,98 Nm;用 T40 反向固定球头;拆下后弃用
-

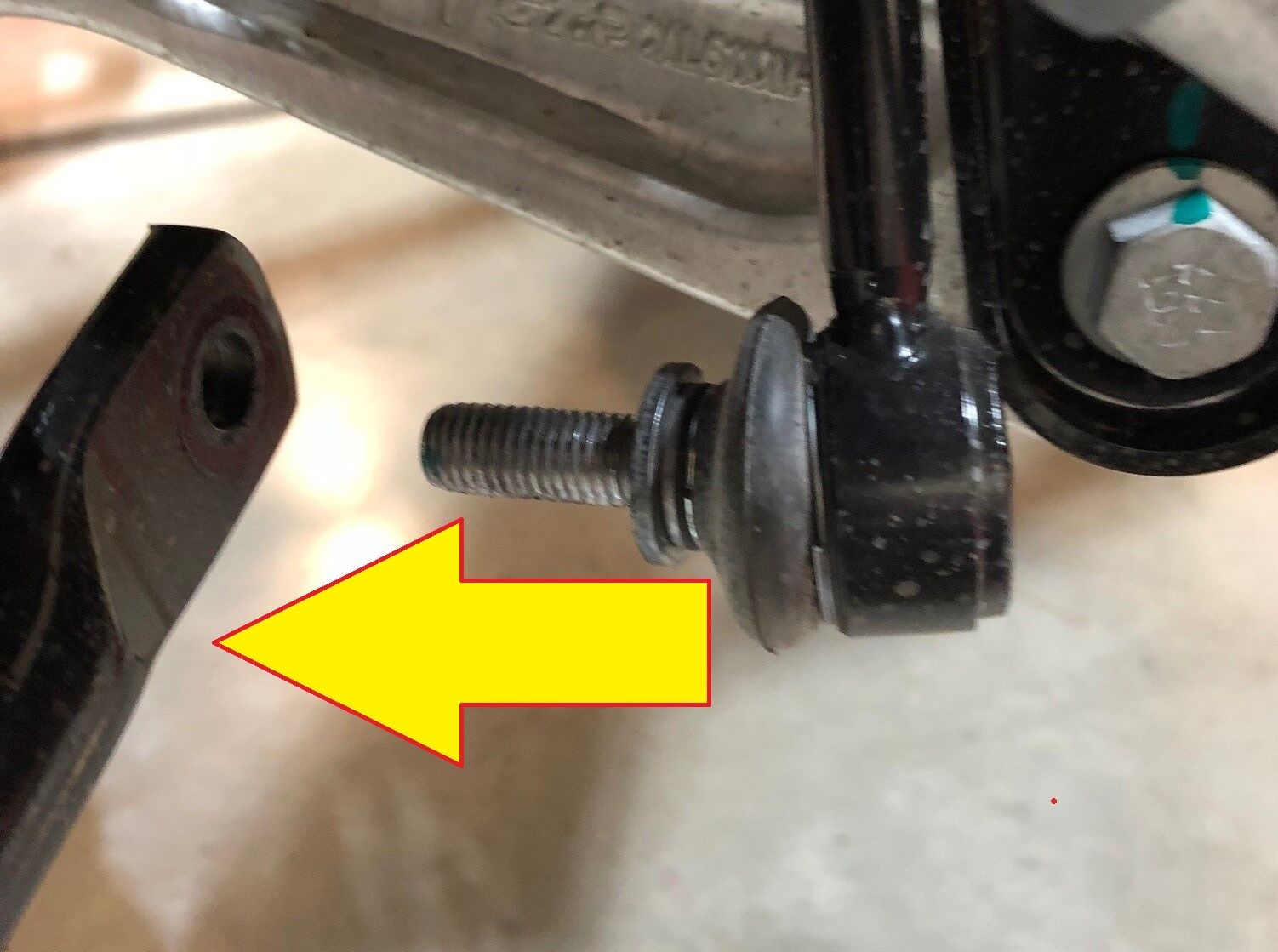

将 RH 前平衡杆连杆总成移到一旁
注可能需要向下拉平衡杆,以便分离末端连杆
-

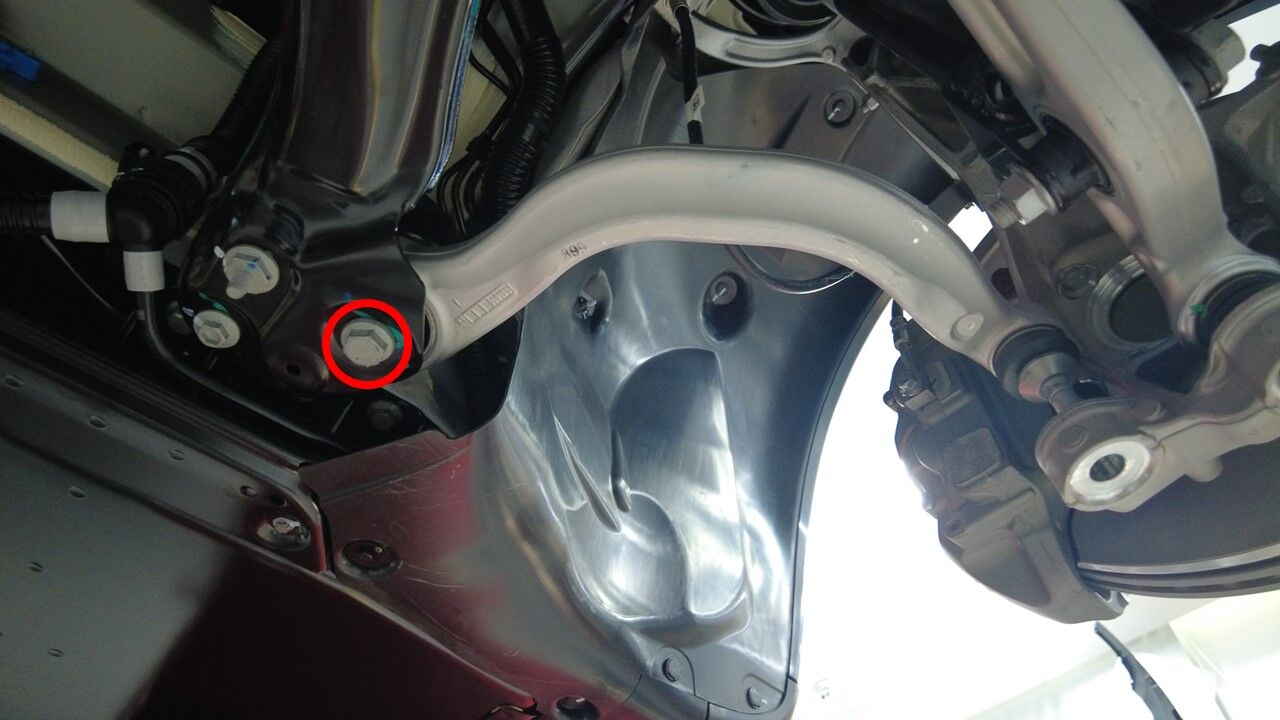

拆下将 LH 前下方柔性连杆固定到前副框架的螺栓和螺母
注1 个螺栓,21 毫米,1 个螺母,21 毫米,115 Nm
-
将 LH 前下方柔性连杆移到一旁
-

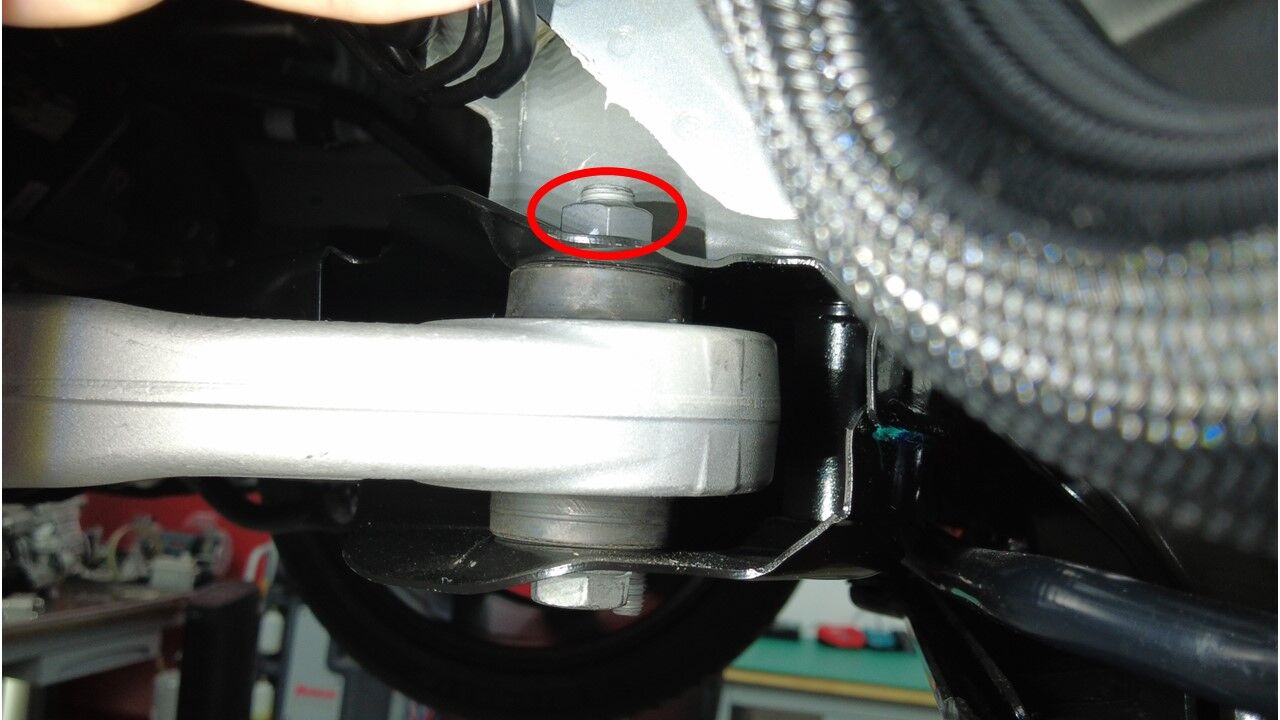

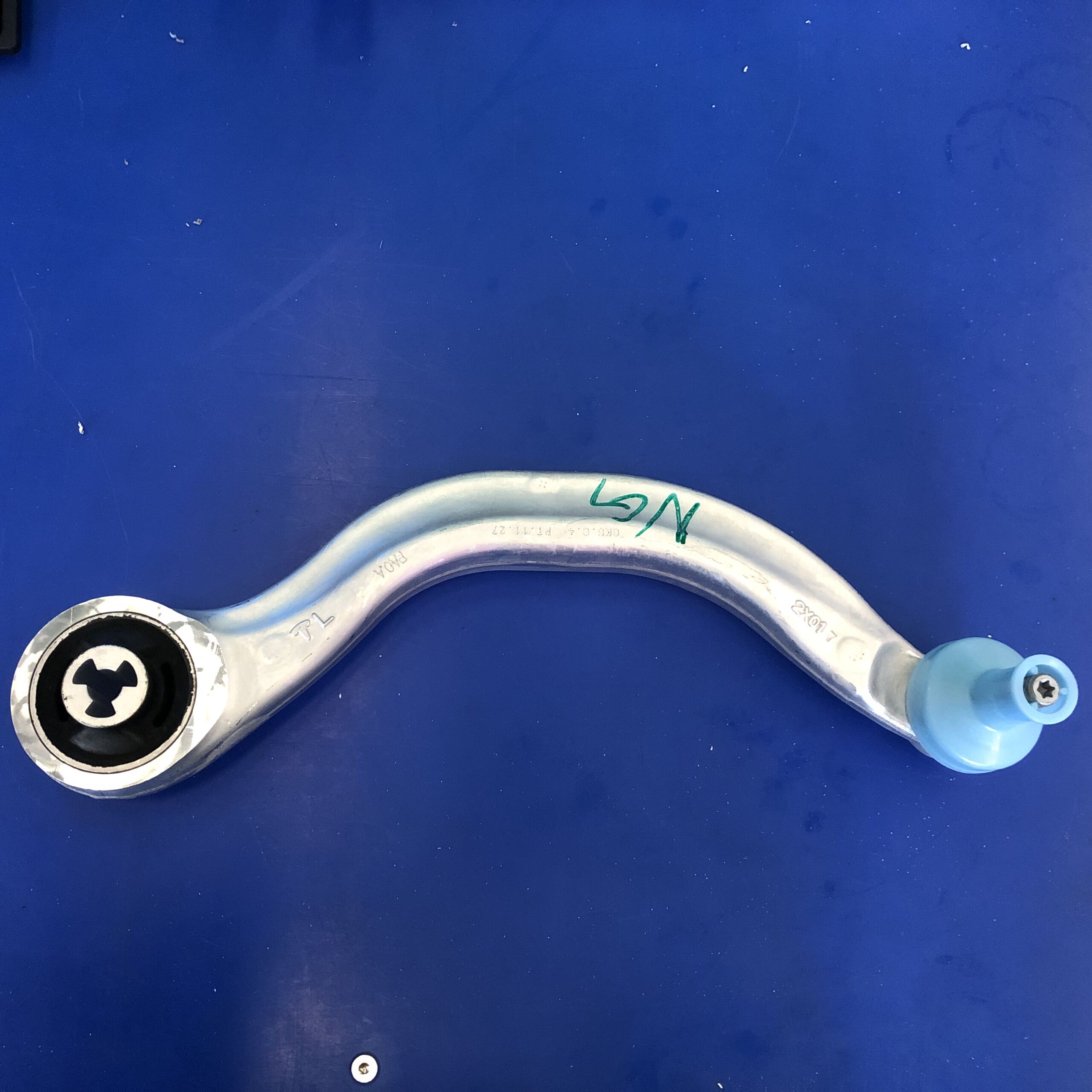

拆下将 LH 前下方横向连杆固定到前副框架的螺栓
注2 个螺栓,21 毫米,115 Nm
-

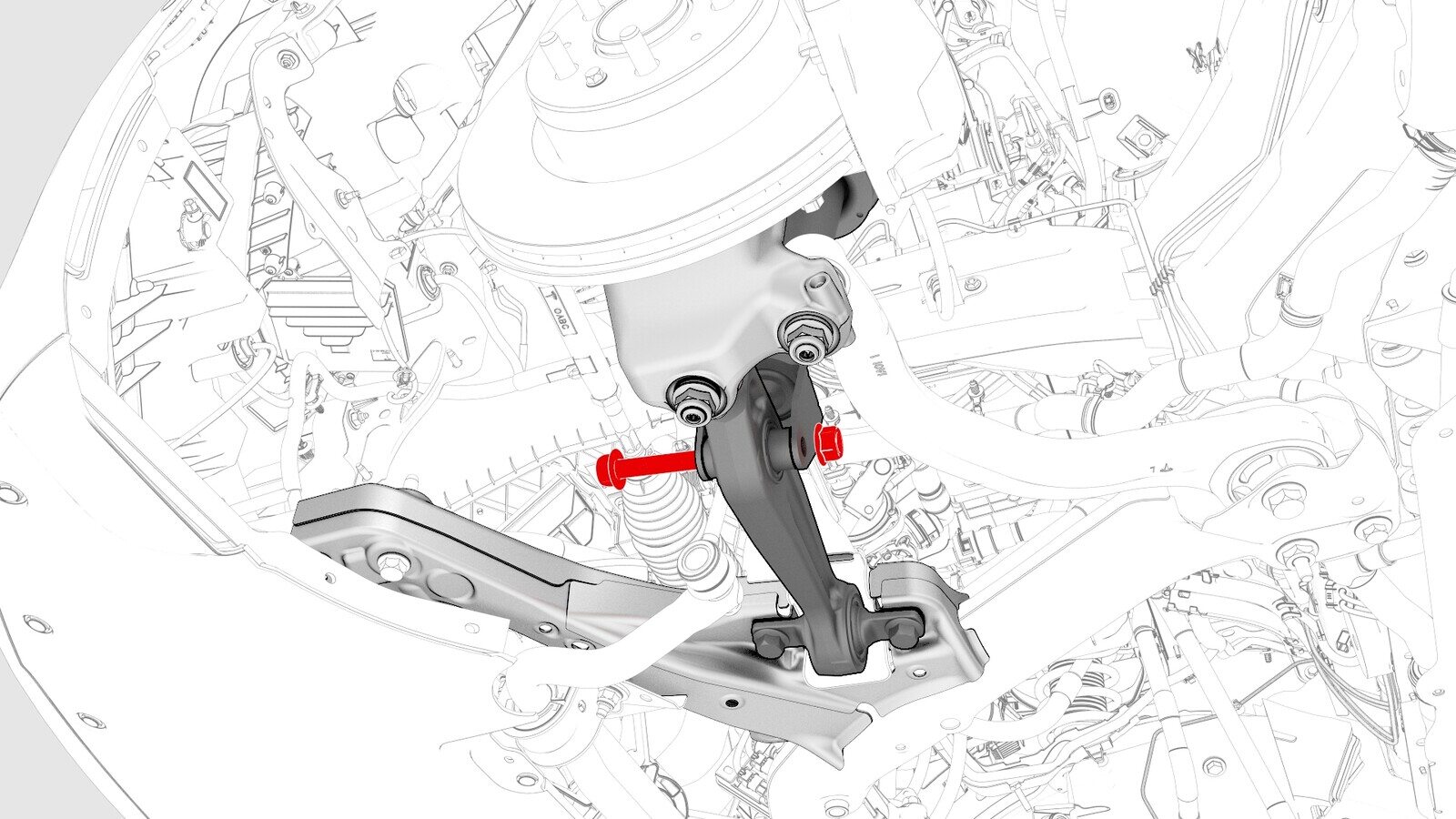

拆下将 LH 支柱固定到 LH 前下方横向连杆的螺栓和螺母
注1 个螺栓,21 毫米,1 个螺母,21 毫米,106 Nm
-
拆下将 RH 前下方柔性连杆固定到前副框架的螺栓和螺母
注1 个螺栓,21 毫米,1 个螺母,21 毫米,115 Nm
-
将 RH 前下方柔性连杆移到一旁
-
拆下将 RH 前下方横向连杆固定到前副框架的螺栓
注2 个螺栓,21 毫米,115 Nm
-
拆下将 RH 支柱固定到下控制臂的螺栓和螺母,然后将 RH 前下方横向连杆移到一旁
注1 个螺栓,21 毫米,1 个螺母,21 毫米,106 Nm
-

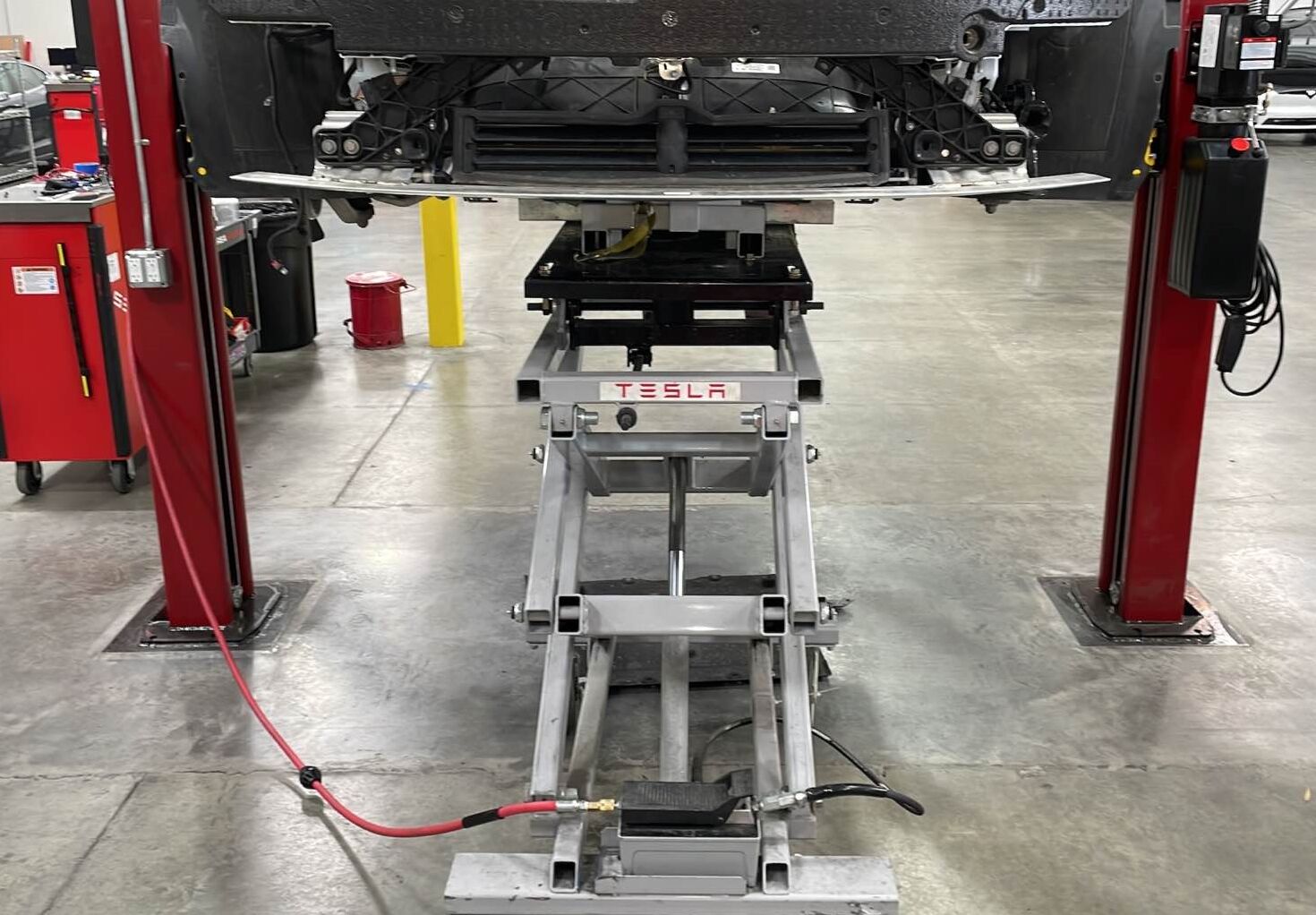

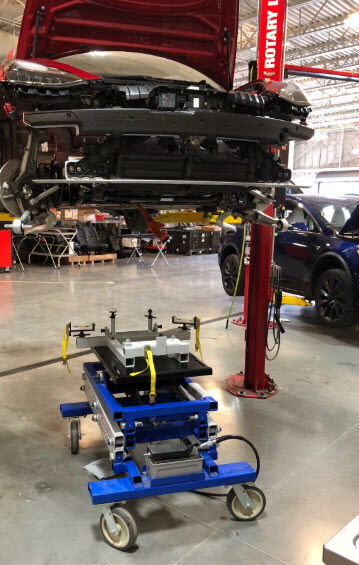

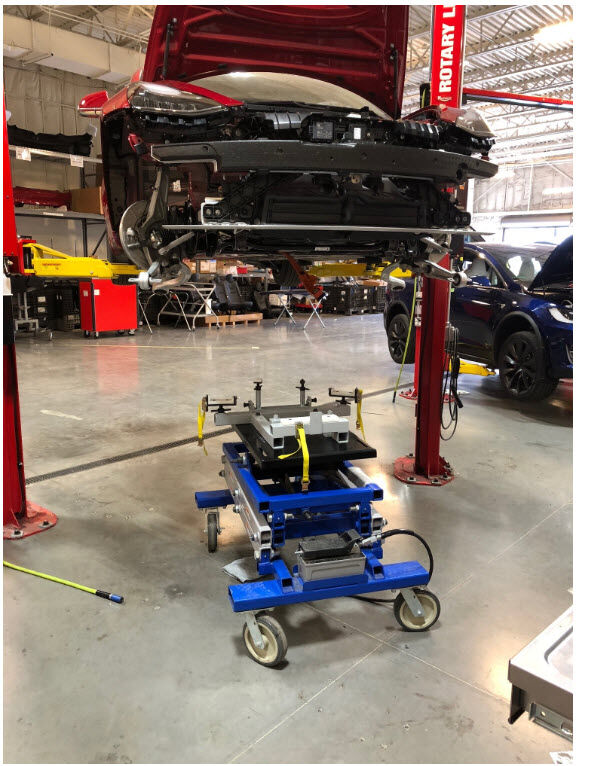

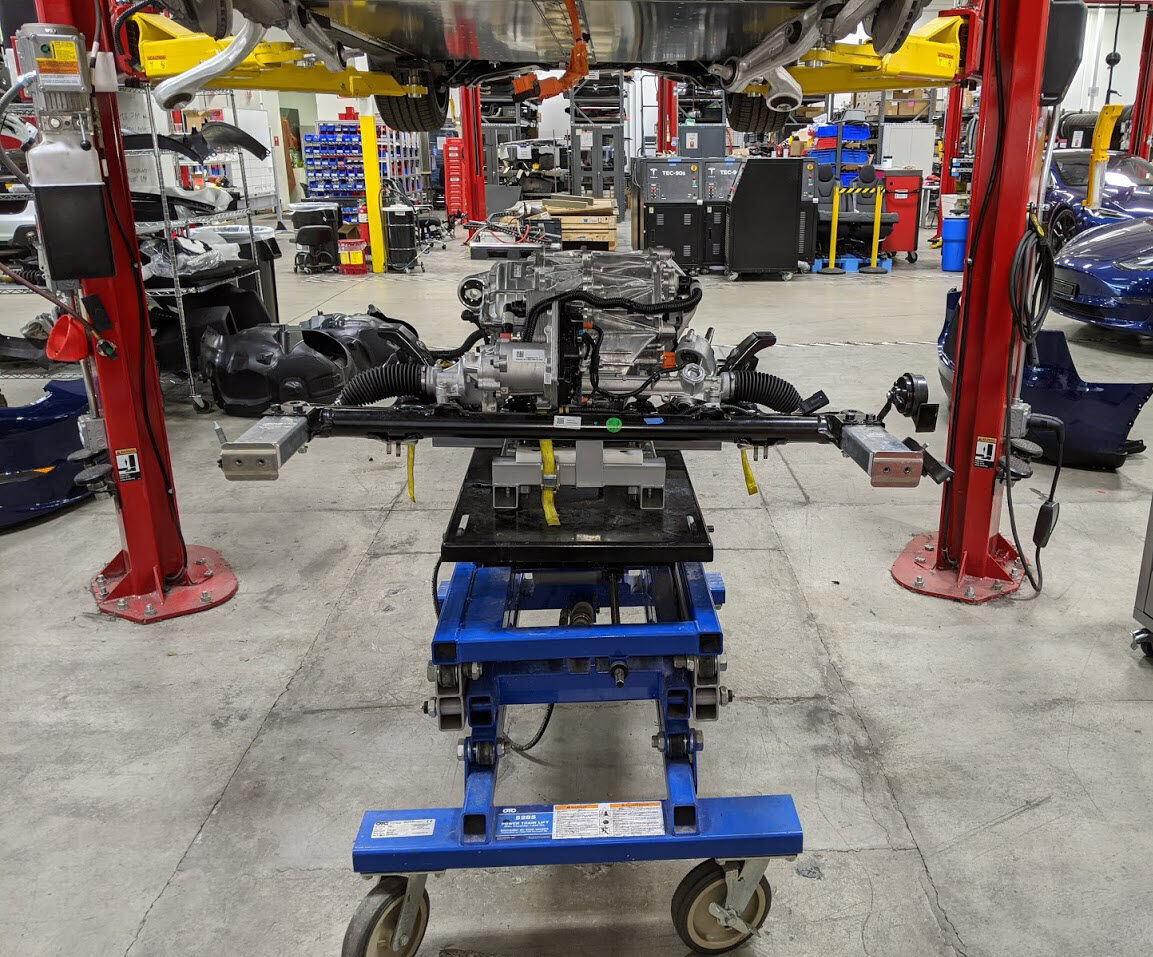

将副框架举升工具移到前副框架区域下方
-

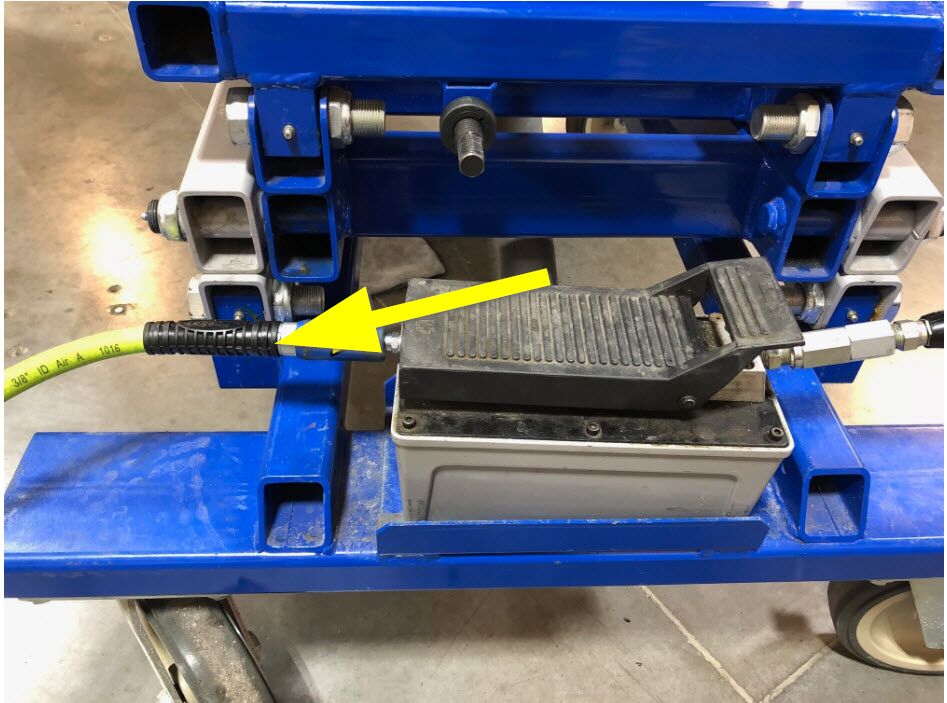

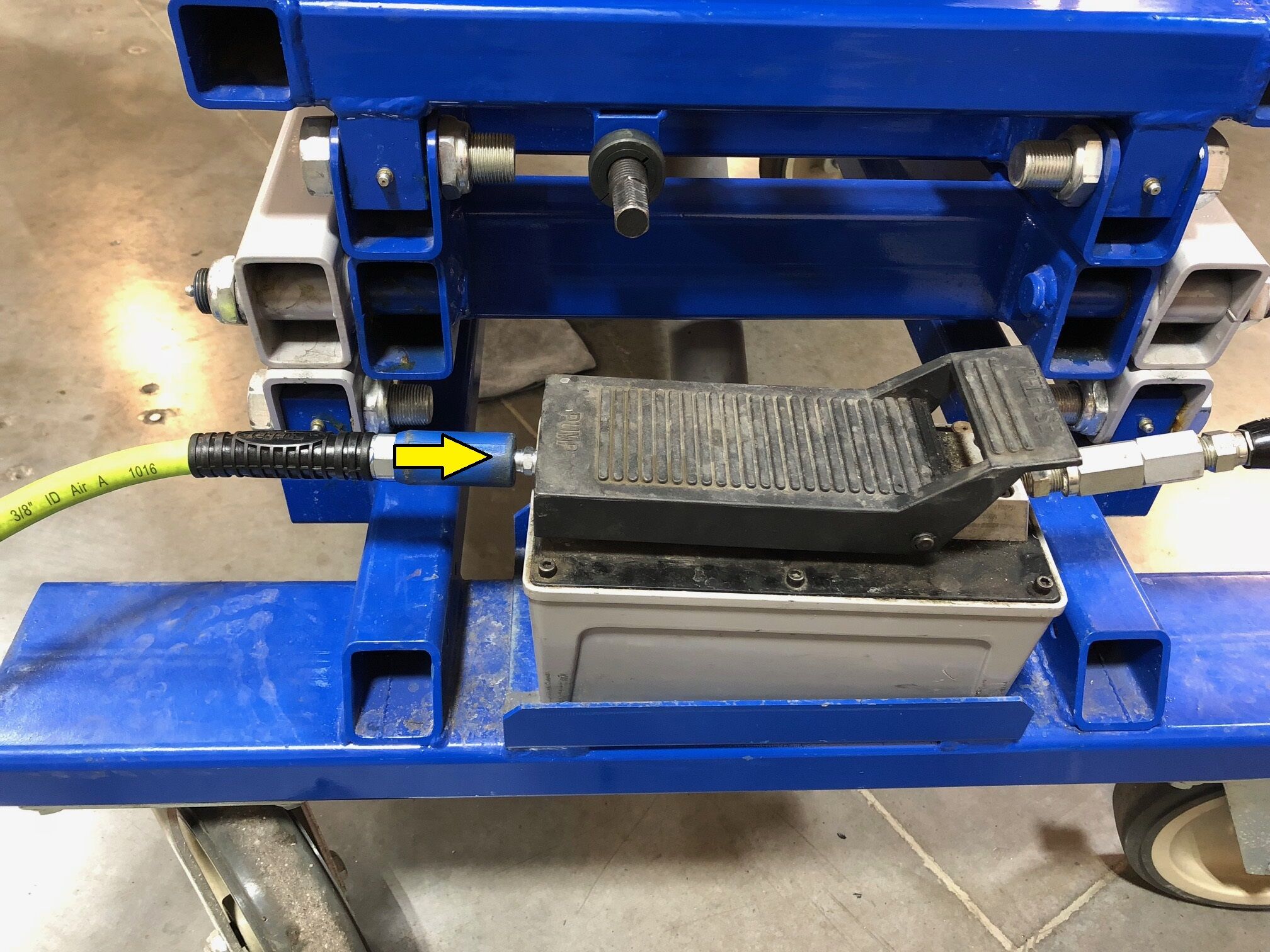

将供气装置连接到副框架举升工具
-

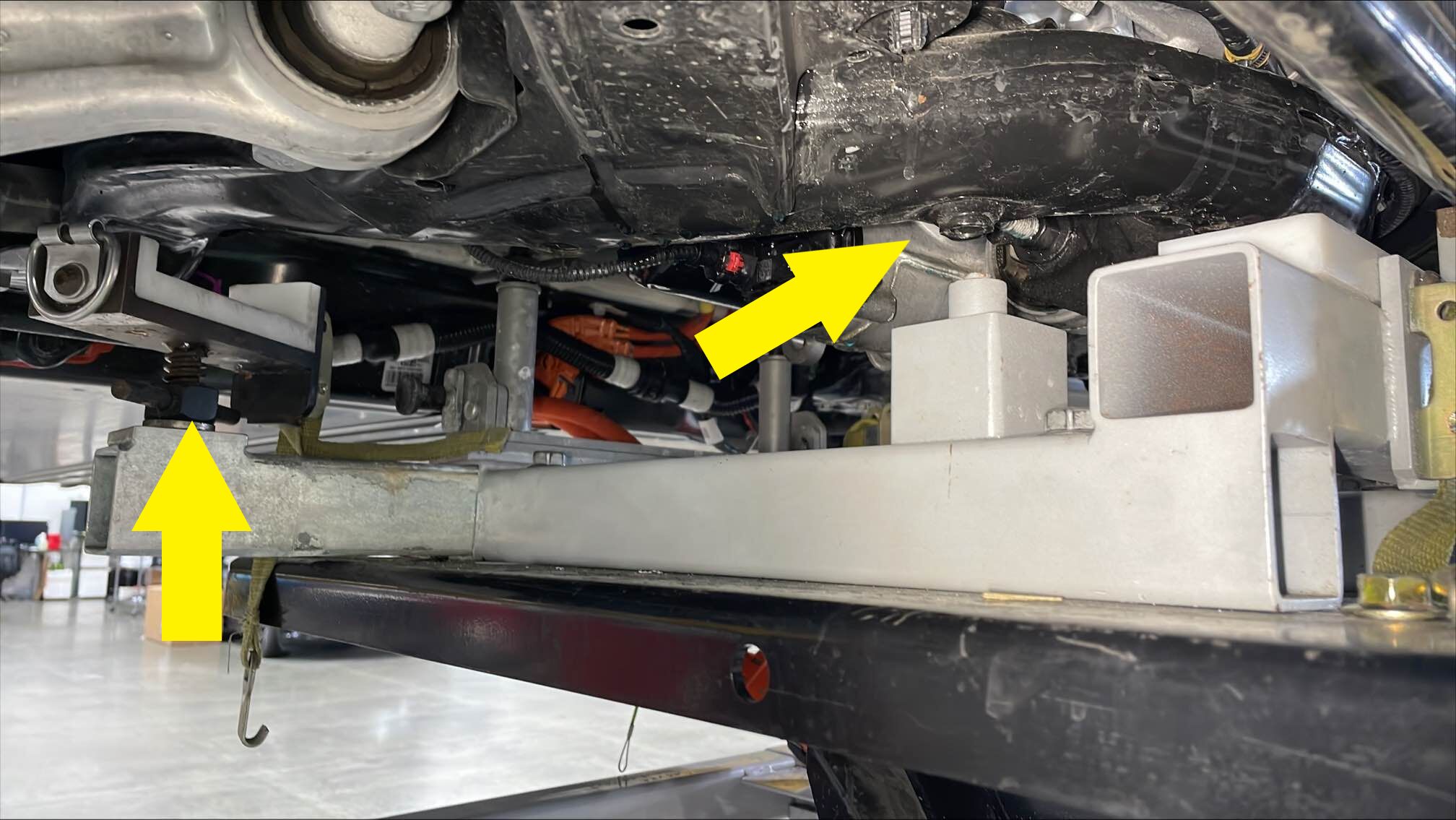

放置副框架举升工具支撑前副框架
注建议请助手帮忙;将副框架锁定到副框架举升工具;请务必将两个导件对齐
-

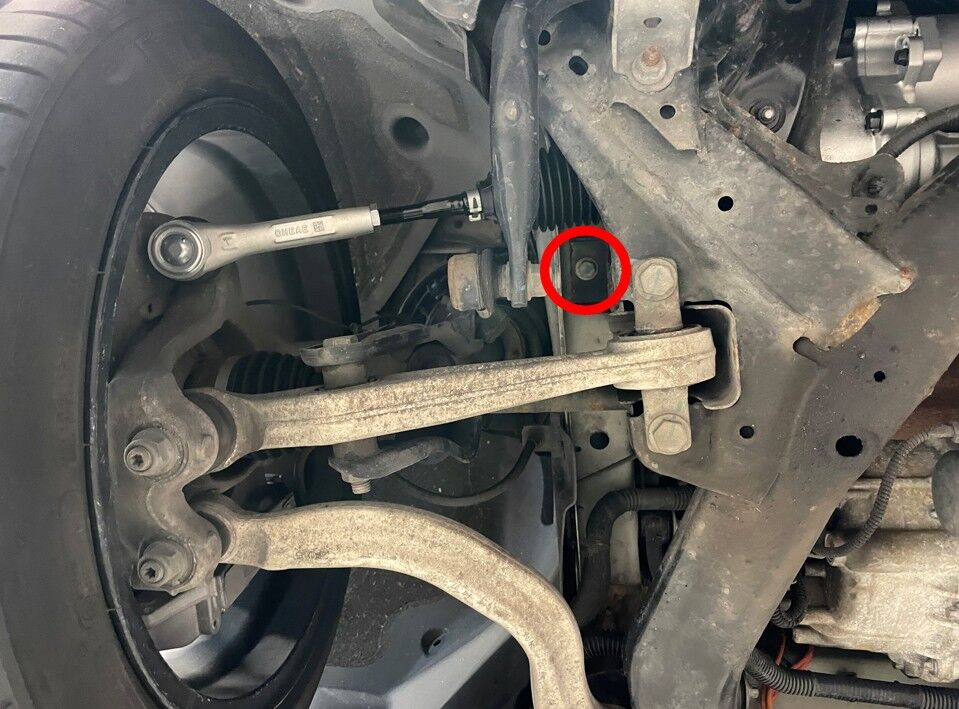

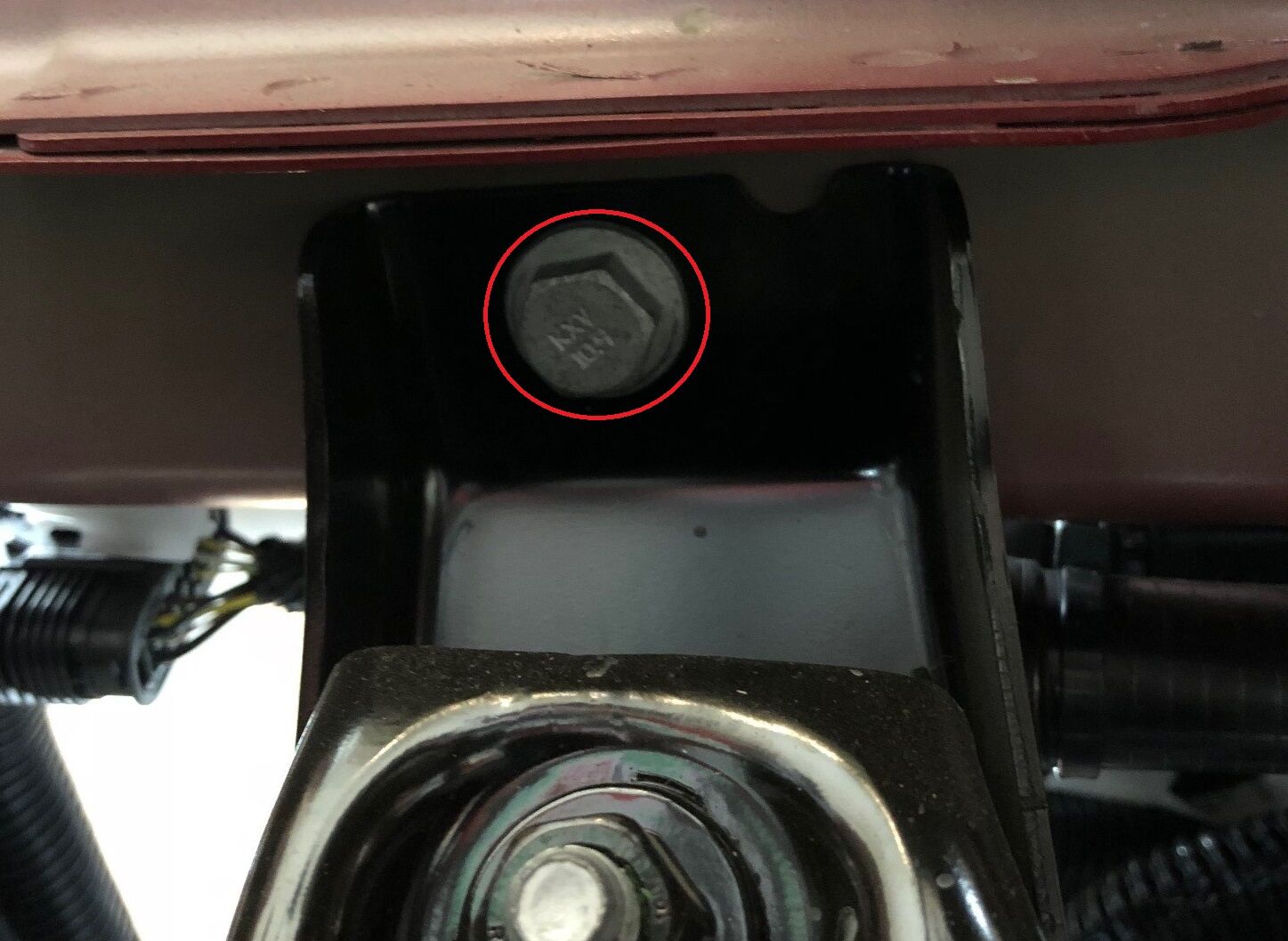

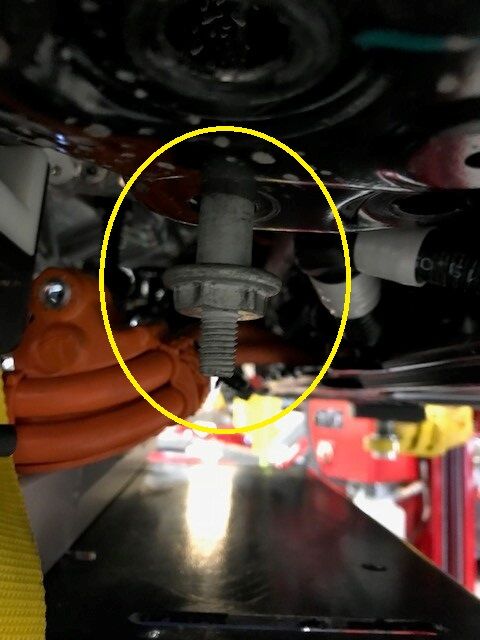

拆下将 LH 中间支座固定到车身的螺栓
注1 个螺栓,15 毫米,50 Nm;拆下后弃用
-
拆下将 RH 中间支座固定到车身的螺栓
注1 个螺栓,15 毫米,50 Nm;拆下后弃用
-

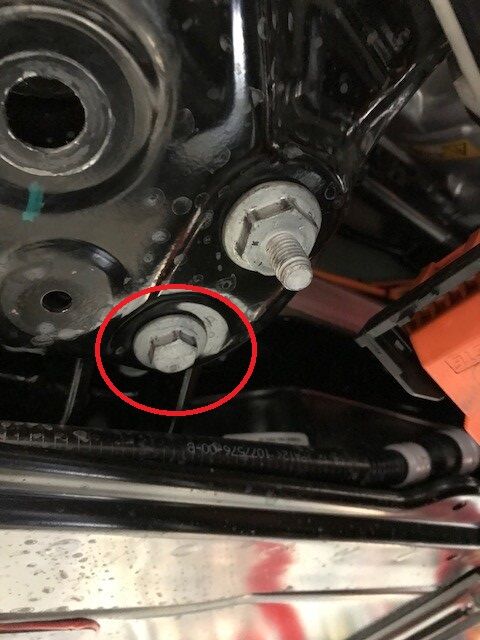

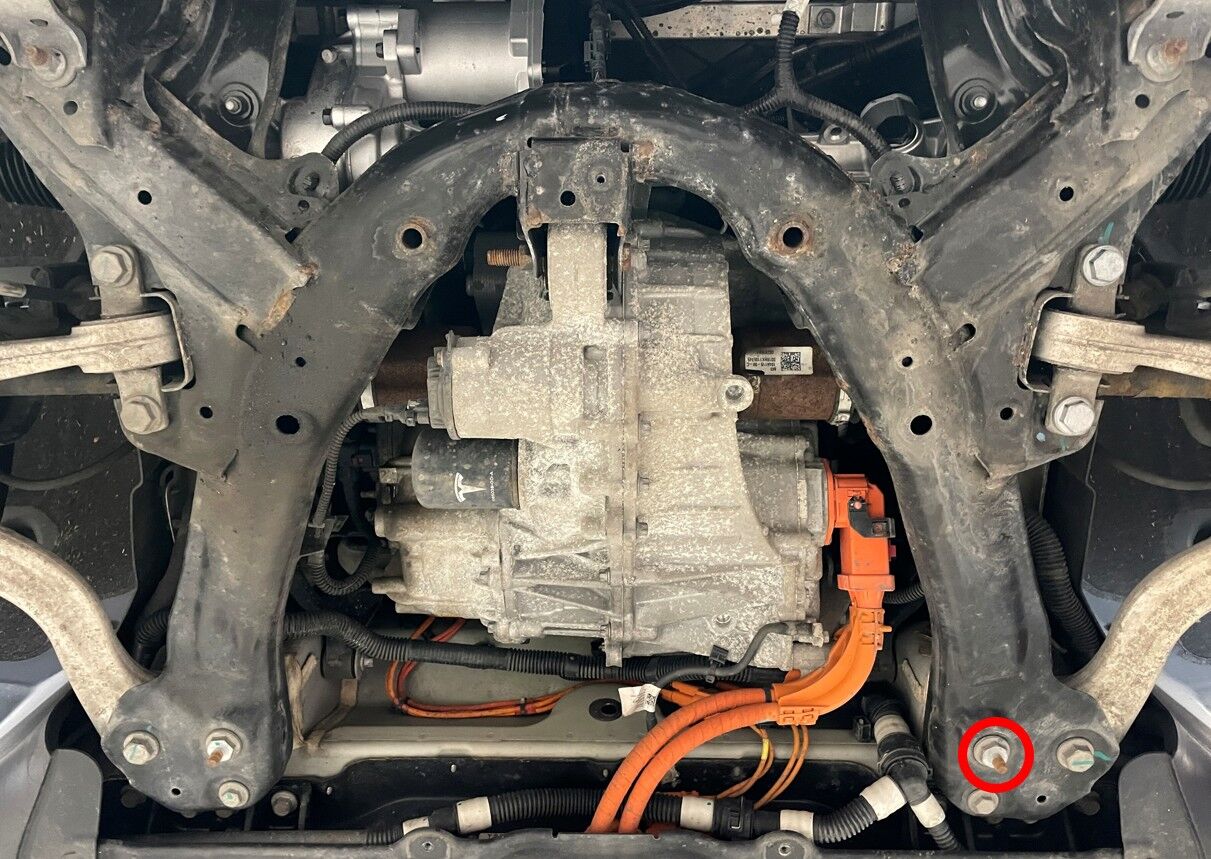

拆下将前副框架前部固定到车身的 LH 螺栓
注1 个螺栓,18 毫米,72 Nm;拆下后弃用
-
拆下将前副框架前部固定到车身的 RH 螺栓
注1 个螺栓,18 毫米,72 Nm;拆下后弃用
-

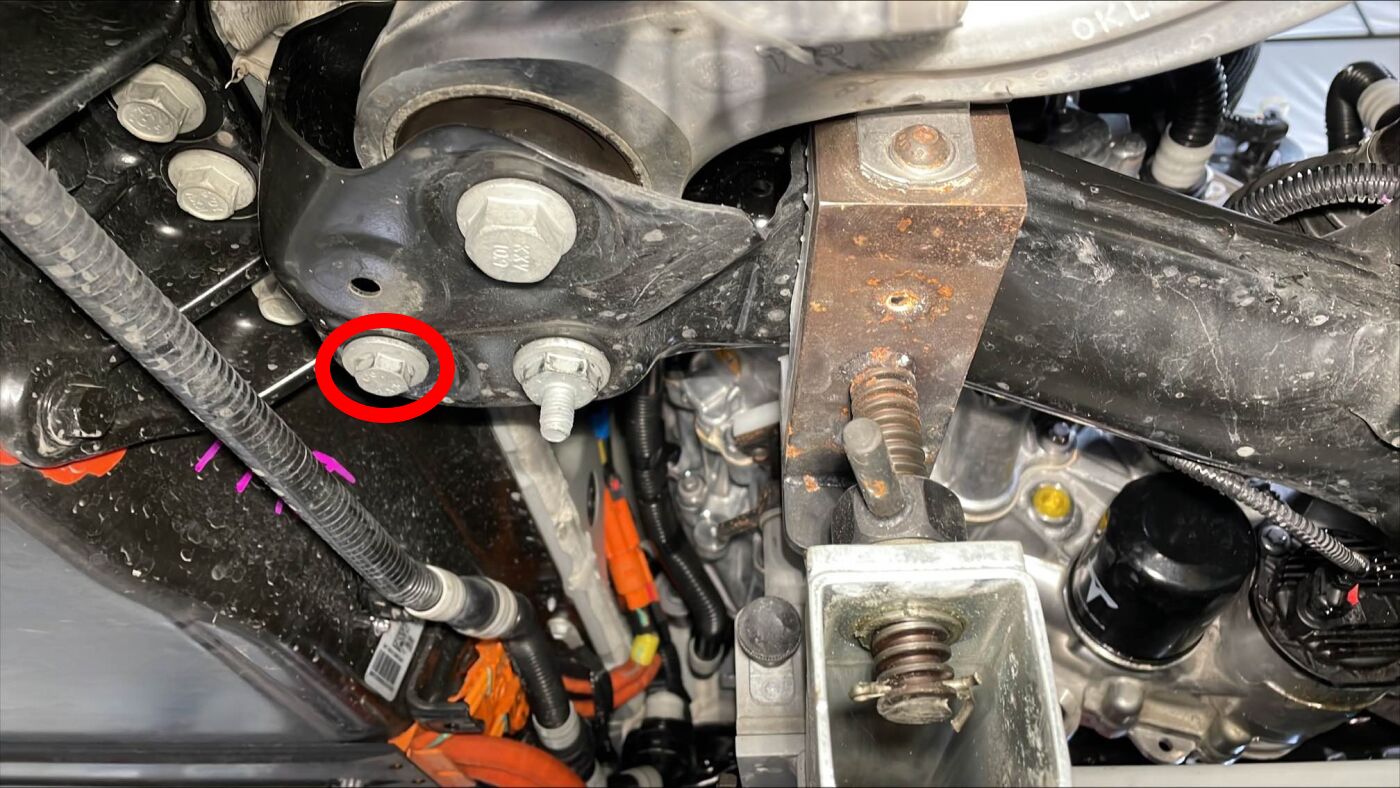

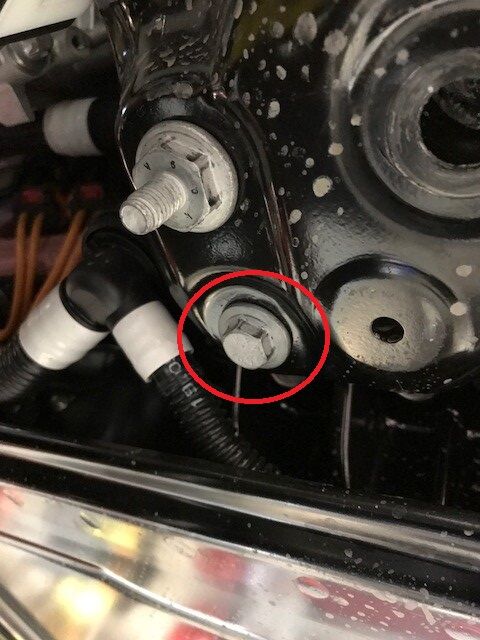

拆下将前副框架后部固定到车身的 LH 小号螺栓
注1 个螺栓,15 毫米,50 Nm;拆下后弃用
-
拆下将前副框架后部固定到车身的 RH 小号螺栓
注1 个螺栓,15 毫米,50 Nm;拆下后弃用
-

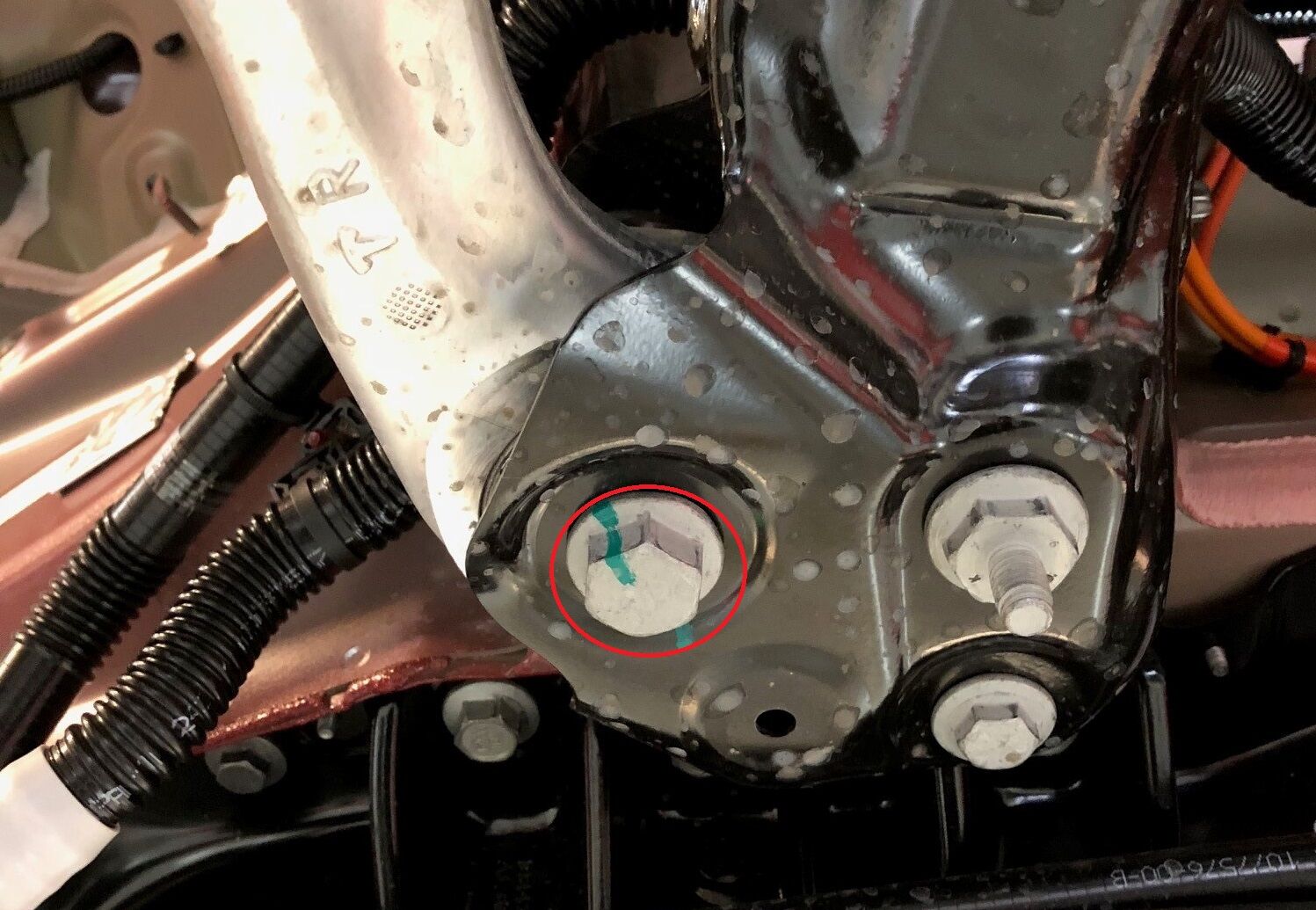

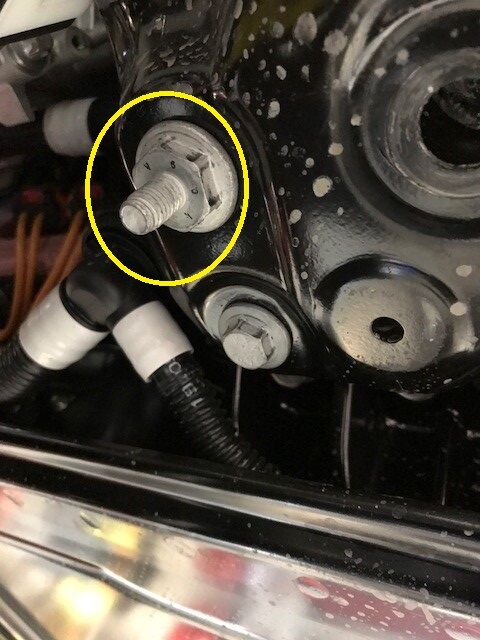

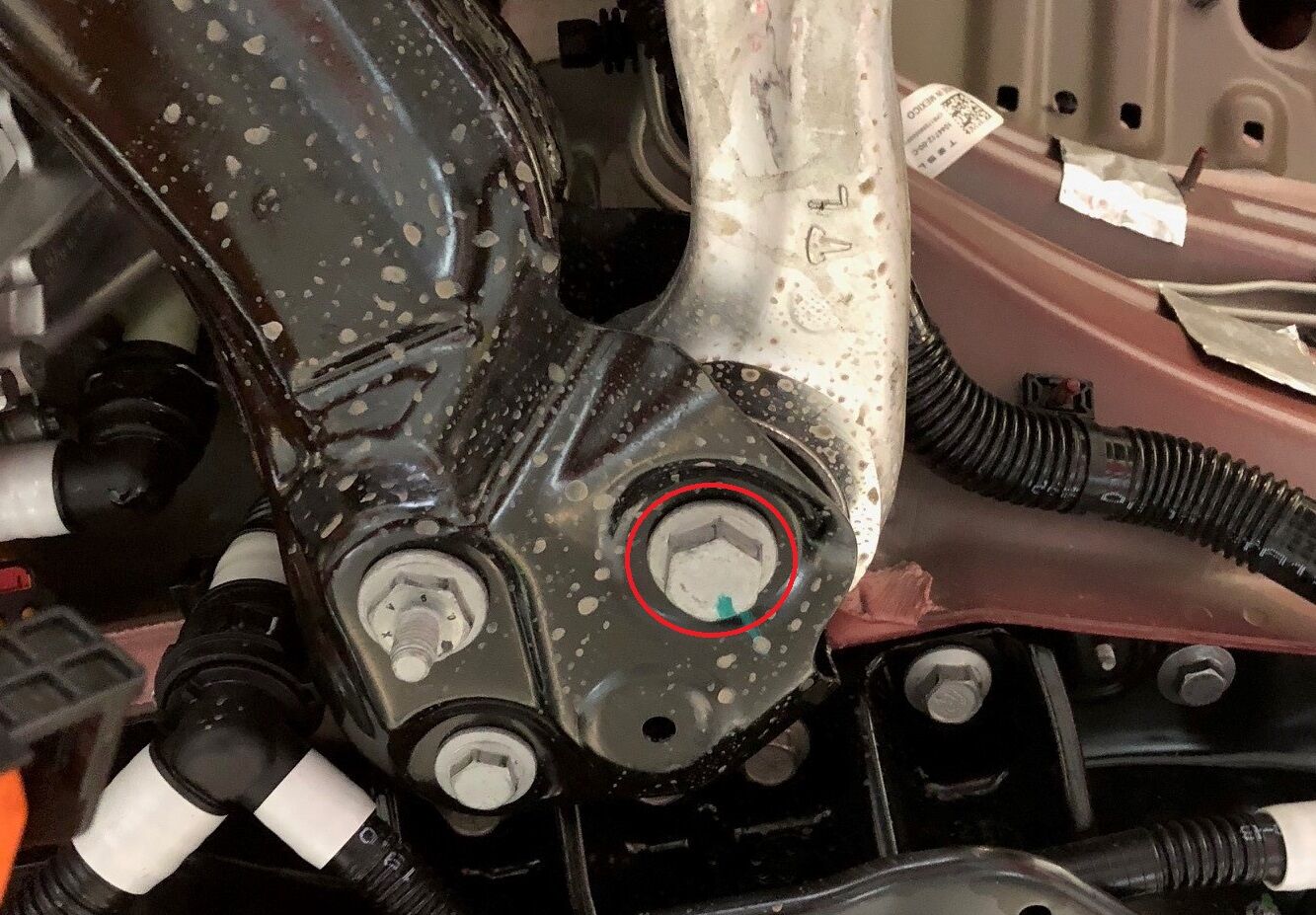

拆下将前副框架后部固定到车身的 LH 大号螺栓
注1 个螺栓,21 毫米,125 Nm;拆下后弃用
-
拆下将前副框架后部固定到车身的 RH 大号螺栓
注1 个螺栓,21 毫米,125 Nm;拆下后弃用
-

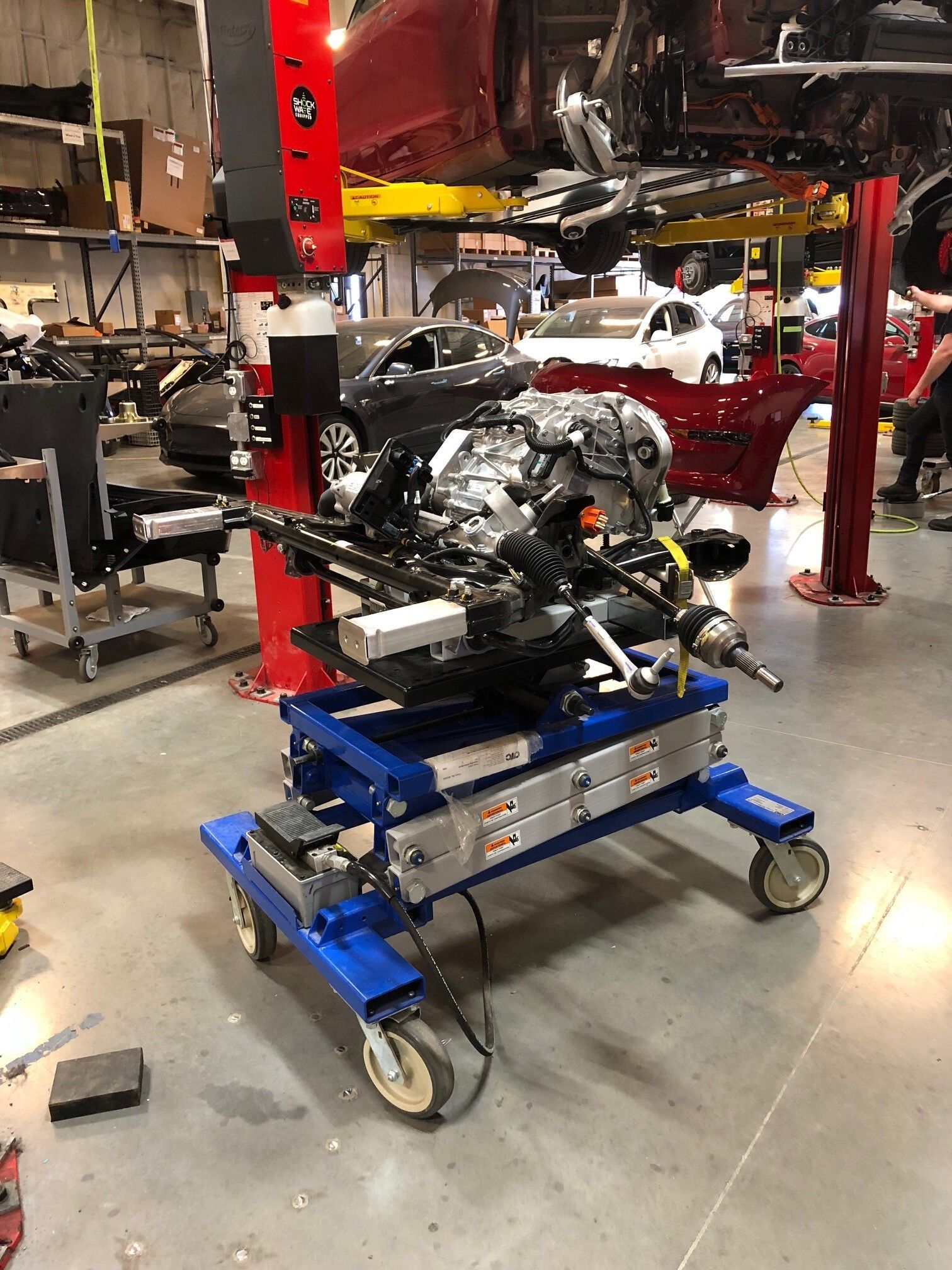

从车上降下副框架
注建议请助手帮忙
-
从副框架举升工具上断开供气装置
-
从车辆下方移开副框架举升工具
-
在车辆下方放置举升工具和副框架以便安装
-
将供气装置连接到副框架举升工具
-

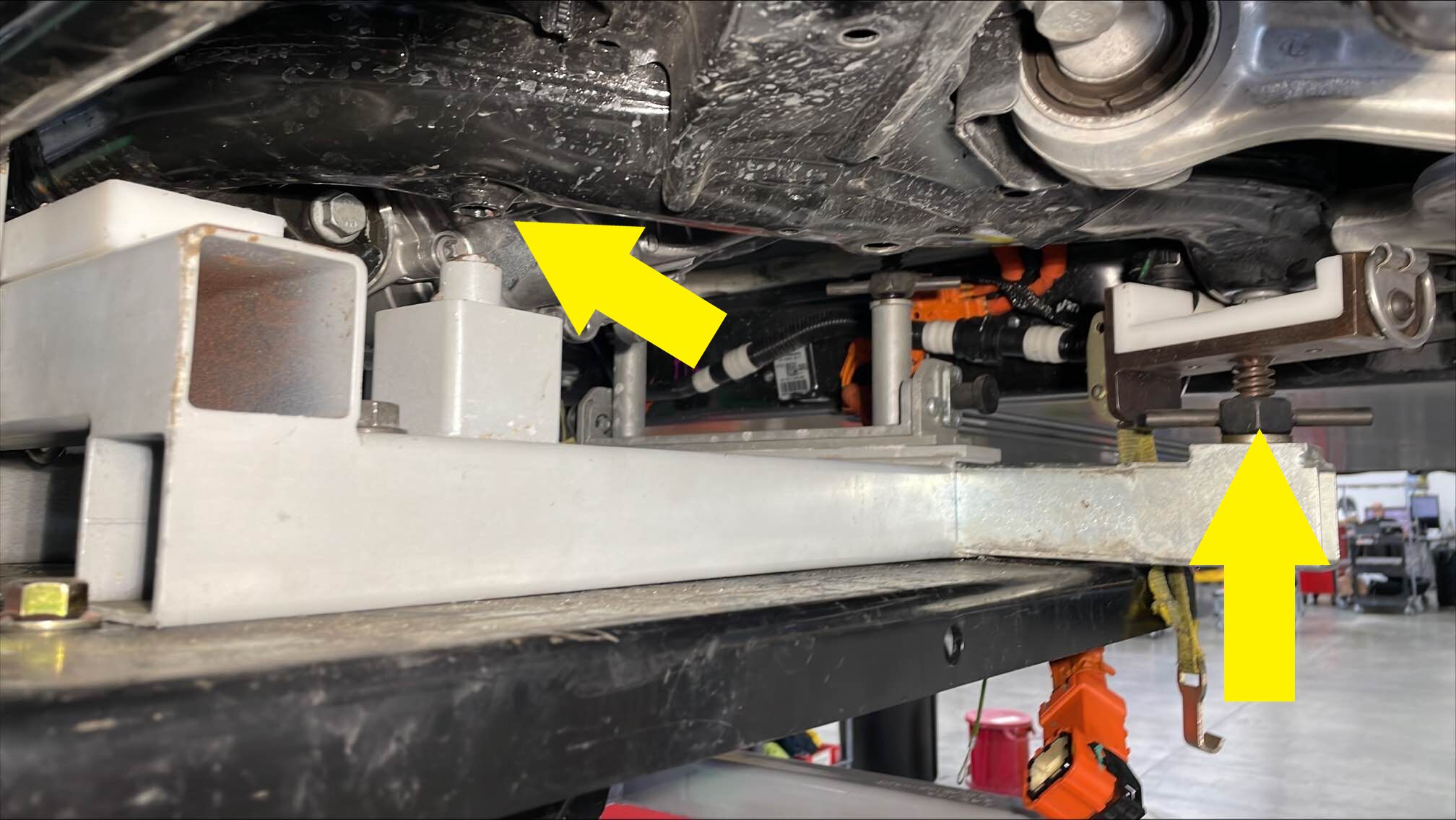

升起支撑工具,直至前副框架接触到车身
注建议请助手帮忙;在将举升机升到位的过程中,引导电机支座衬套进入电机支座隔离器;确保副框架上的后定位销对齐
-
预装将前副框架后部固定到车身的 RH 大号螺栓
注1 个螺栓,21 毫米,125 Nm;安装新螺栓
-
预装将前副框架后部固定到车身的 LH 大号螺栓
注1 个螺栓,21 毫米,125 Nm;安装新螺栓
-
预装将前副框架后部固定到车身的 RH 小号螺栓
注1 个螺栓,15 毫米,50 Nm;安装新螺栓
-
预装将前副框架后部固定到车身的 LH 小号螺栓
注1 个螺栓,15 毫米,50 Nm;安装新螺栓
-
预装将前副框架前部固定到车身的 RH 螺栓
注1 个螺栓,18 毫米,72 Nm;安装新螺栓,根据需要调节副框架举升工具
-
预装将前副框架前部固定到车身的 LH 螺栓
注1 个螺栓,18 毫米,72 Nm;安装新螺栓,根据需要调节副框架举升工具
-
预装将 RH 中间支座固定到车身的螺栓
注1 个螺栓,15 毫米,50 Nm;安装新螺栓
-
预装将 LH 中间支座固定到车身的螺栓
注1 个螺栓,15 毫米,50 Nm;安装新螺栓
-
预装将前端支架固定到 RH 前副框架防撞罐总成的螺栓
注2 个螺栓,13 毫米,16 Nm
-
预装将前端支架固定到 LH 前副框架防撞罐总成的螺栓
注2 个螺栓,13 毫米,16 Nm
-
拧紧将前副框架后部固定到车身的 RH 大号螺栓
注1 个螺栓,21 毫米,125 Nm
-
拧紧将前副框架后部固定到车身的 LH 大号螺栓
注1 个螺栓,21 毫米,125 Nm
-
拧紧将前副框架后部固定到车身的 RH 小号螺栓
注1 个螺栓,15 毫米,50 Nm
-
拧紧将前副框架后部固定到车身的 LH 小号螺栓
注1 个螺栓,15 毫米,50 Nm
-
拧紧将前副框架前部固定到车身的 RH 螺栓
注1 个螺栓,18 毫米,72 Nm
-
拧紧将前副框架前部固定到车身的 LH 螺栓
注1 个螺栓,18 毫米,72 Nm
-
拧紧将 RH 中间支座固定到车身的螺栓
注1 个螺栓,15 毫米,50 Nm
-
拧紧将 LH 中间支座固定到车身的螺栓
注1 个螺栓,15 毫米,50 Nm
-
拧紧将前副框架固定到 RH 前副框架防撞罐总成的螺栓
注2 个螺栓,15 毫米,53 Nm
-
拧紧将 LH 前副框架防撞罐总成固定到前副框架的螺栓
注2 个螺栓,15 毫米,53 Nm
-
拧紧将前端支架固定到 RH 前副框架防撞罐总成的螺栓
注2 个螺栓,13 毫米,16 Nm
-
拧紧将前端支架固定到 LH 前副框架防撞罐总成的螺栓
注2 个螺栓,13 毫米,16 Nm
-
从车上降下副框架举升工具
注从前副框架上解锁副框架举升工具
-
从副框架举升工具上断开供气装置
-
从车上拆下副框架举升工具
-
安装 RH 前下方横向连杆,然后预装将 RH 支柱固定到下控制臂的螺栓和螺母
注1 个螺栓,21 毫米,1 个螺母,21 毫米,106 Nm
-
预装将 RH 前下方横向连杆固定到前副框架的螺栓
注2 个螺栓,21 毫米,115 Nm;建议在需要时请助手帮忙;使用冲头工具对齐紧固件
-
将 RH 前下方柔性连杆安装到前副框架上
-
安装将 RH 前下方柔性连杆固定到前副框架的螺栓和螺母
注1 个螺栓,21 毫米,1 个螺母,21 毫米,115 Nm;建议在需要时请助手帮忙
-
拧紧将 RH 前下方横向连杆固定到前副框架的螺栓
注2 个螺栓,21 毫米,115 Nm;建议在需要时请助手帮忙;使用冲头工具对齐紧固件
-
安装 LH 前下方横向连杆,然后预装将 LH 支柱固定到下方横向连杆的螺栓和螺母
注1 个螺栓,21 毫米,1 个螺母,21 毫米,106 Nm
-
预装将 LH 前下方横向连杆固定到前副框架的螺栓
注2 个螺栓,21 毫米,115 Nm;建议在需要时请助手帮忙;使用冲头工具对齐紧固件
-
将 LH 前下方柔性连杆安装到前副框架上
-
安装将 LH 前下方柔性连杆固定到前副框架的螺栓和螺母
注1 个螺栓,21 毫米,1 个螺母,21 毫米,115 Nm;建议在需要时请助手帮忙
-
拧紧将 LH 前下方横向连杆固定到前副框架的螺栓
注2 个螺栓,21 毫米,115 Nm
-
将 RH 前平衡杆连杆总成放置到前平衡杆上
注可能需要向下拉平衡杆,以便接合末端连杆
-
安装将前平衡杆固定到 RH 前平衡杆连杆总成的螺母
注1 个耐落螺母,18 毫米,98 Nm;安装新耐落螺母;用 T40 反向固定球头;用油性记号笔标记
-
将 LH 前平衡杆连杆总成放置到前平衡杆上
注可能需要向下拉平衡杆,以便接合末端连杆
-
安装将前平衡杆连杆固定到 LH 前平衡杆的螺母
注1 个耐落螺母,18 毫米,98 Nm;安装新耐落螺母;用 T40 反向固定球头;用油性记号笔标记
-
连接喇叭总成连接器
注2 个连接器
-
将 FDU 旁路软管夹子安装到前副框架上
注1 个夹子
-
安装将前部线束固定到前副框架的夹子
注1 个夹子
-
将前裙板放到前饰板上,然后安装将前裙板固定到前饰板的夹子
注6 个夹子,建议请助手帮忙
-
安装将前裙板 LH 角固定到前饰板的夹子
注2 个夹子
-
安装将前裙板 LH 角固定到前饰板的螺母
注1 个螺母,10 毫米,3 Nm
-
安装将前裙板 RH 角固定到前饰板的夹子
注2 个夹子
-
安装将前裙板 RH 角固定到前饰板的螺母
注1 个螺母,10 毫米,3 Nm
-
安装将前裙板固定到 LH 轮毂内衬的夹子
注3 个夹子
-
安装将前裙板固定到 RH 轮毂内衬的夹子
注3 个夹子
-
将前流线型护板放置到车辆上,然后安装螺母
注2 个螺母,15 毫米,5 Nm
-

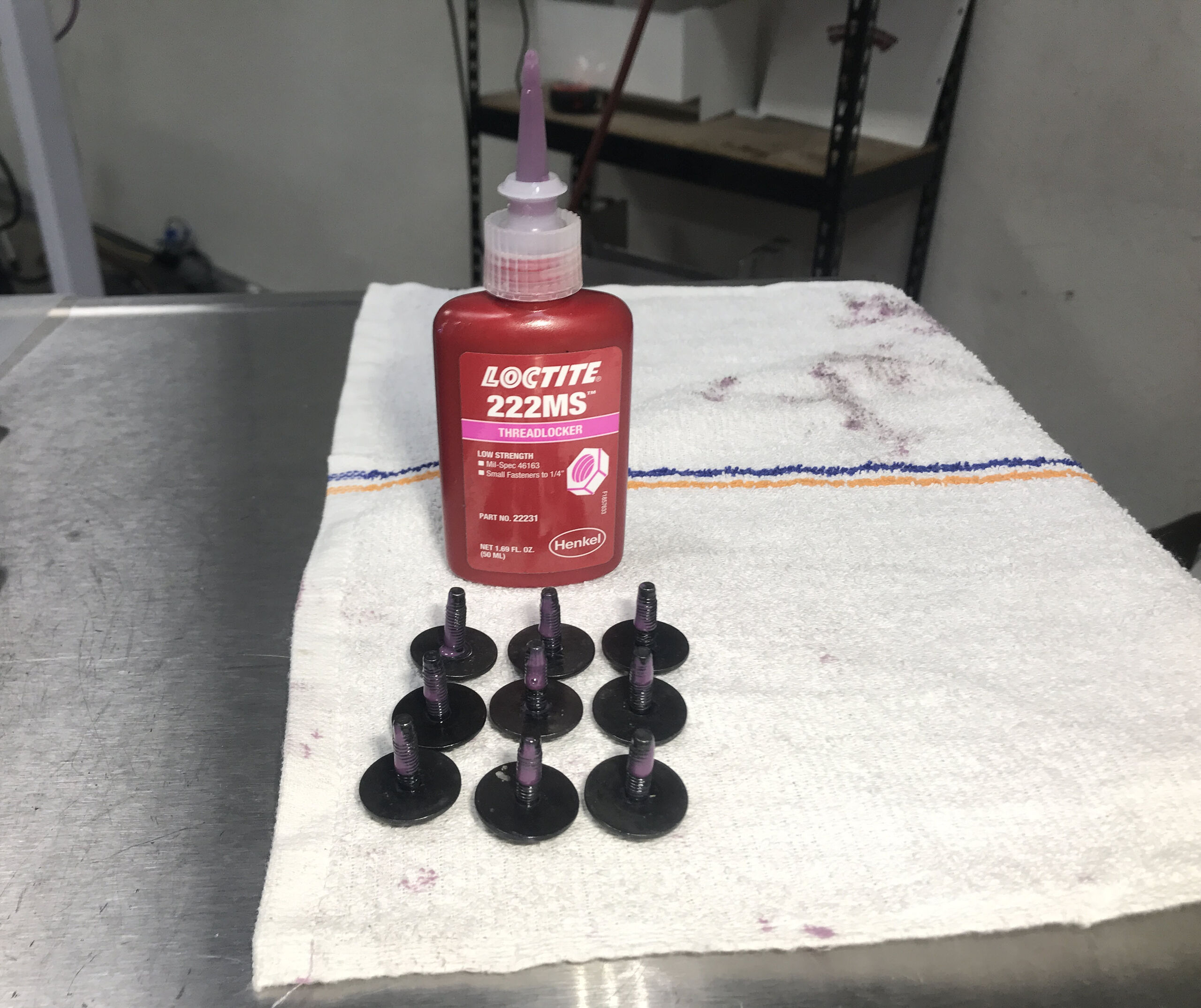

向前流线型护板螺栓上涂抹 Loctite 222,然后将外侧紧固件安装到前流线型护板上
注7 个螺栓,10 毫米,5 Nm
-
部分降下车辆并设定至锁止位

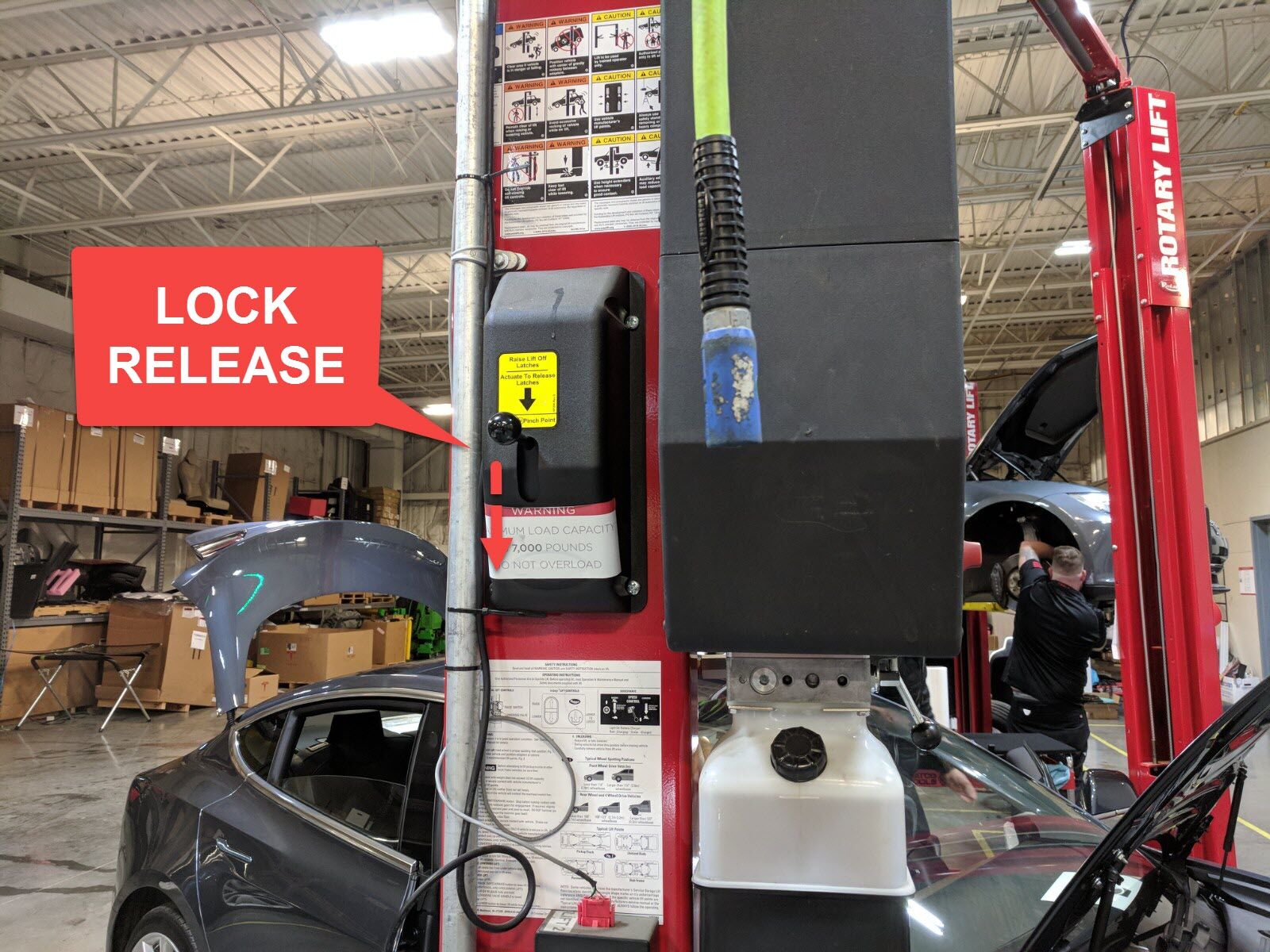

注将举升机升离锁止位,然后固定住解锁杆,使锁具在降下车辆时保持活动自如;将车辆设置到适宜的作业高度
-
将 RH 前横拉杆球头放置到 RH 前转向节上
-
安装将 RH 前横拉杆球头固定到 RH 前转向节上的螺母
注1 个耐落螺母,22 毫米,180 Nm;安装新耐落螺母
-
将 LH 横拉杆球头放置到 LH 前转向节上
-

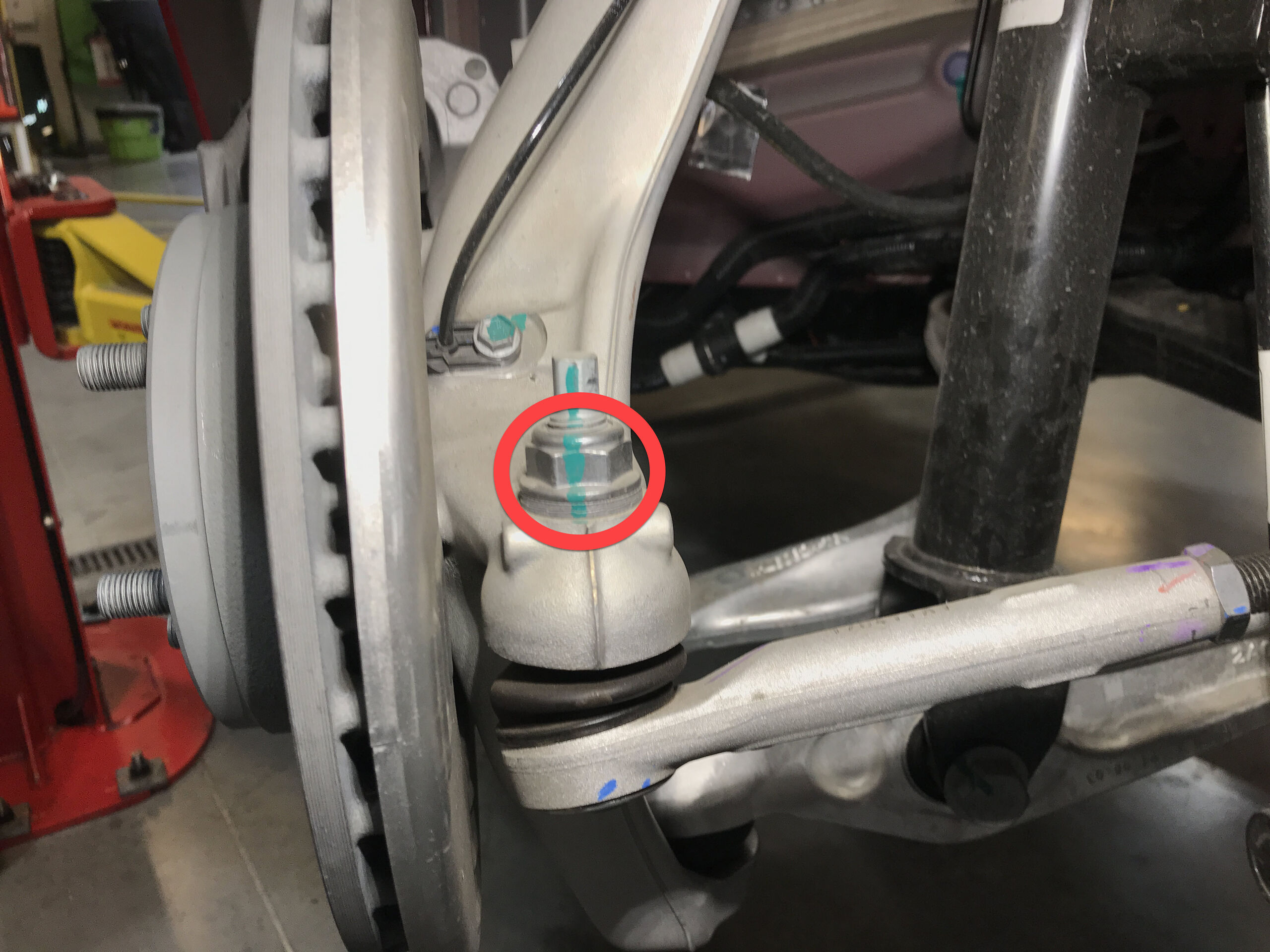

安装将 LH 前横拉杆球头固定到 LH 前转向节的螺母
注1 个耐落螺母,22 毫米,180 Nm;安装新耐落螺母
- 拆下将 LH 前制动盘固定到轮毂的螺栓。
- 将轮毂千斤顶适配器安装到 LH 前轮毂上,然后用手拧紧轮毂螺母。
- 使用起重机下方支架支撑轮毂千斤顶适配器。
- 测量翼子板底部到前轴中心的距离,调整起重机下方支架,使前悬架设置为车身高度。
-

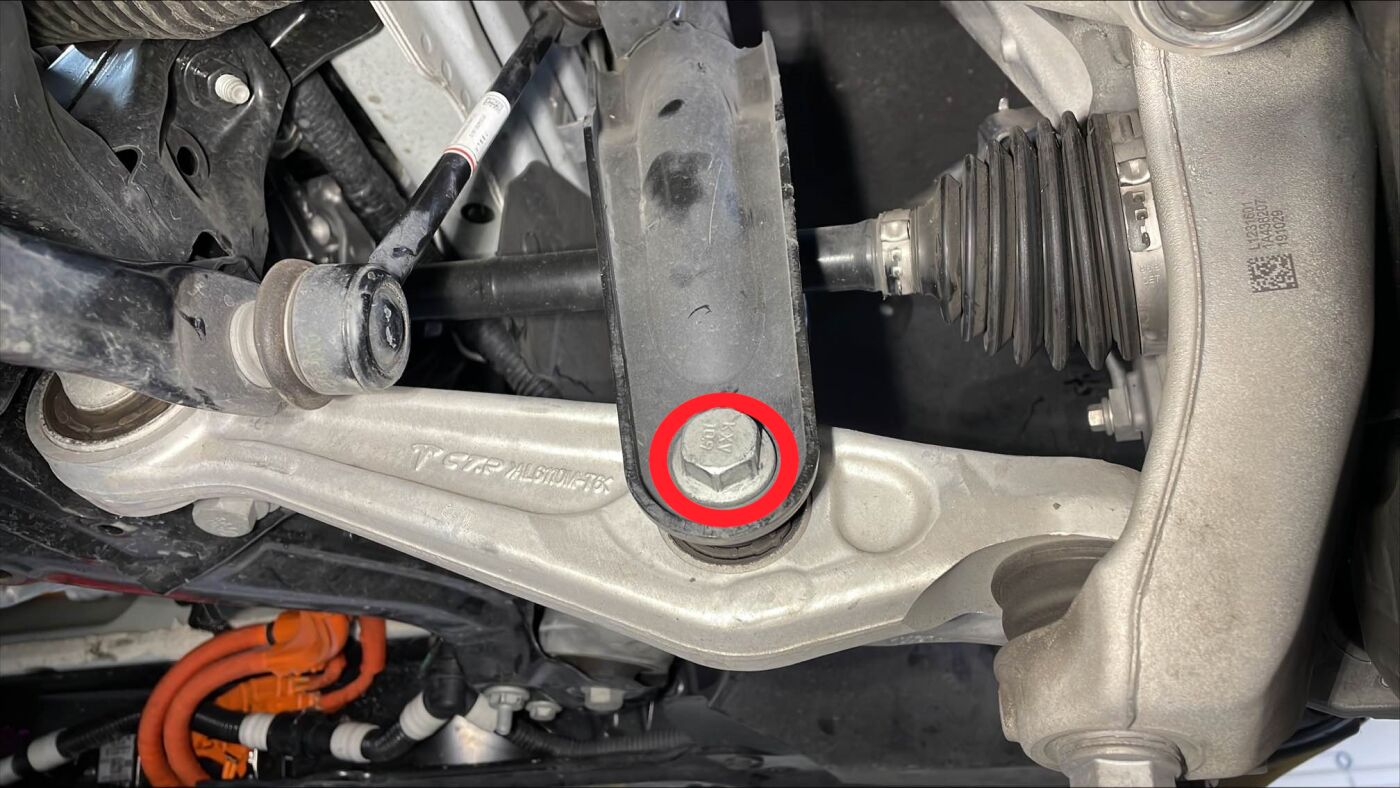

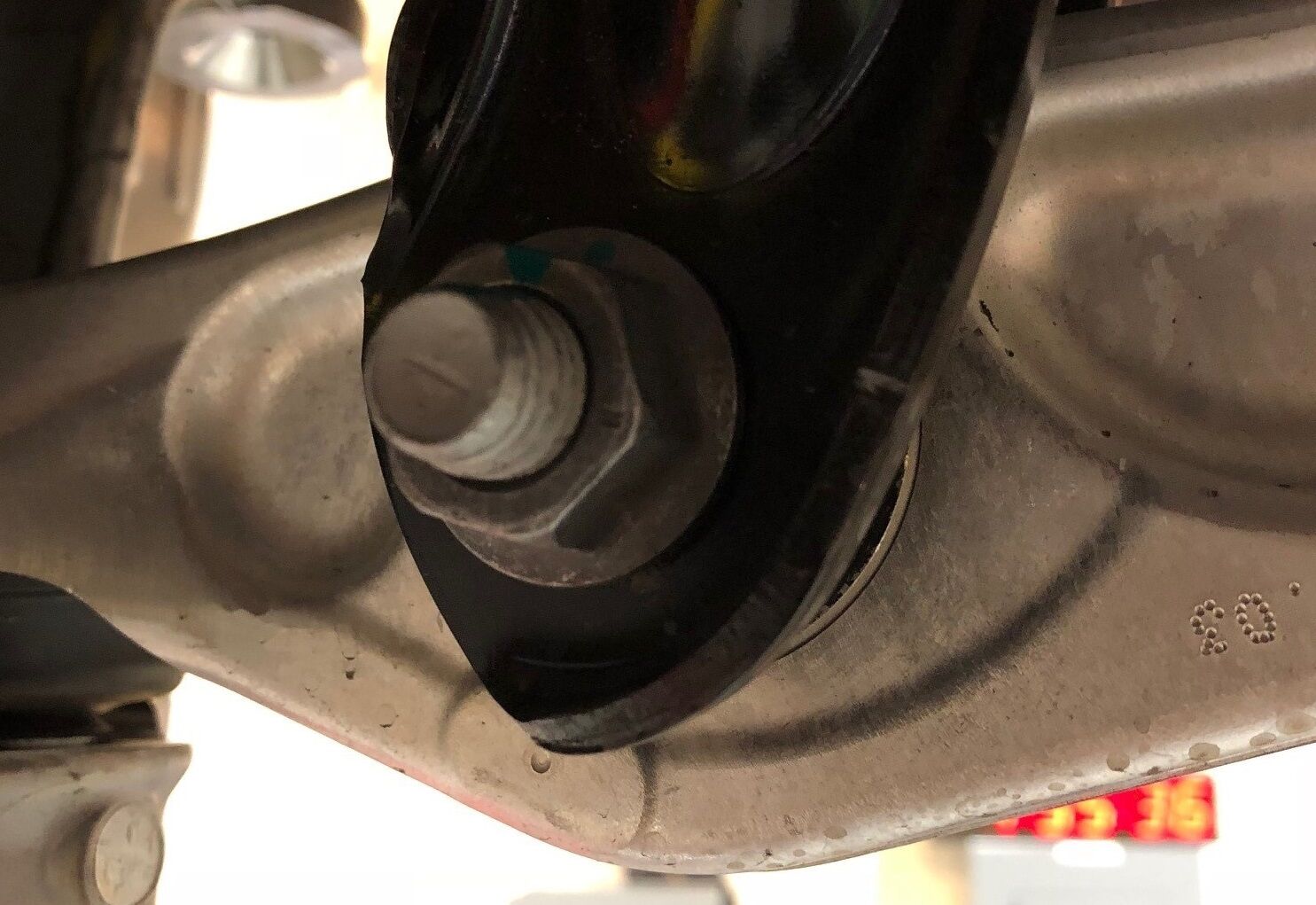

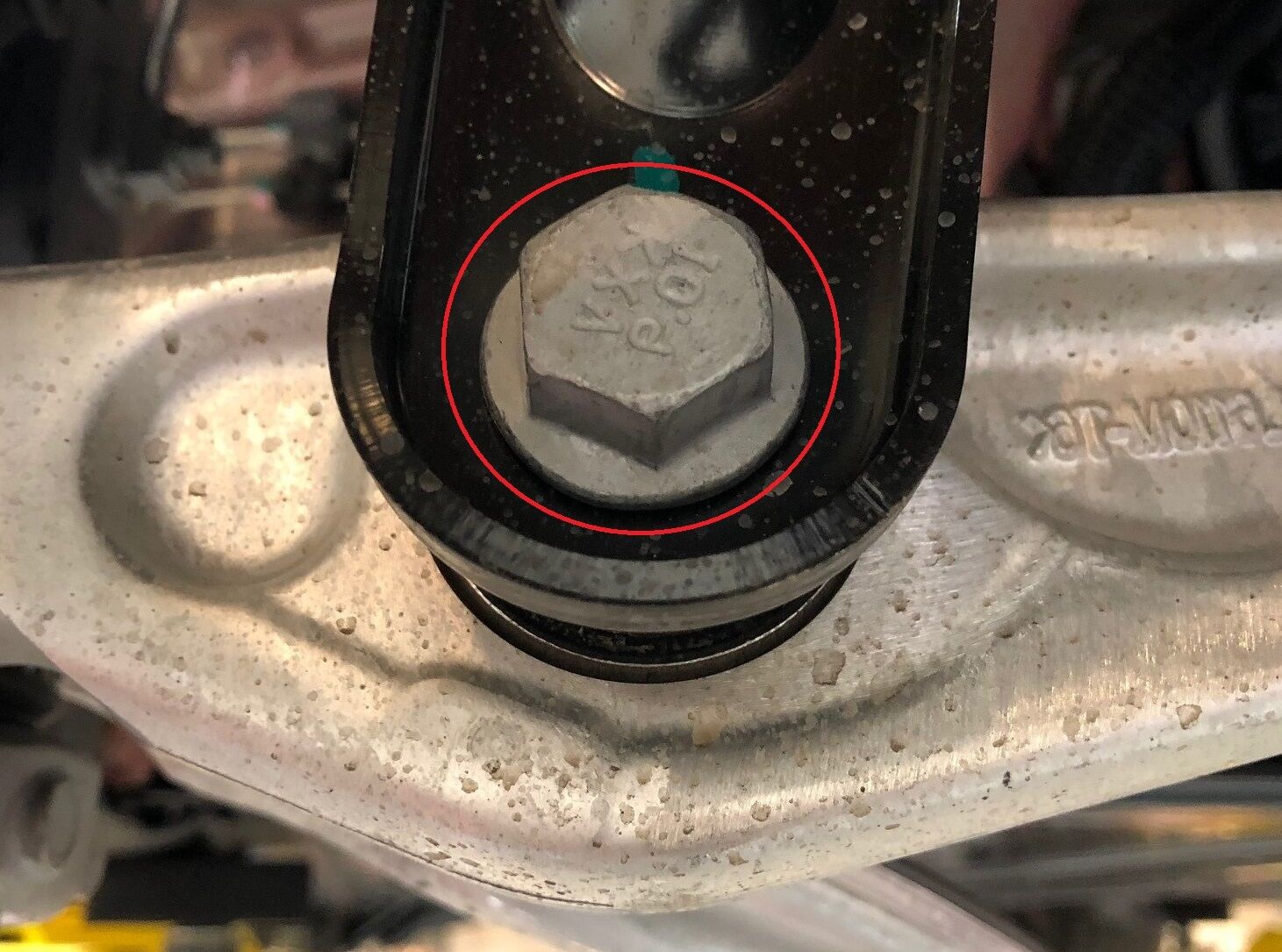

拧紧将 LH 前减震器固定到下控制臂的螺栓和螺母,然后用油性记号笔标记螺栓和螺母。
- 拆下 LH 前悬架下方的起重机下方支架。
- 拆下固定轮毂千斤顶适配器的轮毂螺母,然后从车上拆下轮毂千斤顶适配器。
-
安装将 LH 前制动盘固定到轮毂的螺栓。
- 对车辆的 RH 侧重复第130步至第137步。
-
安装 RH 前车轮
注5 个螺母,21 毫米,175 Nm;先用手拧轮毂螺母,然后再使用电动工具
-
安装 LH 前车轮
注5 个螺母,21 毫米,175 Nm;先用手拧轮毂螺母,然后再使用电动工具
-
降下车辆,直至轮胎接触到地面
注将举升机升离锁止位,然后固定住解锁杆,使锁具在降下车辆时保持活动自如
-
拧紧 RH 前车轮
注5 个螺母,21 毫米,175 Nm
-
拧紧 LH 前车轮
注5 个螺母,21 毫米,175 Nm
-
安装 RH 前轮毂盖
注1 个盖;将气门嘴与轮毂盖腔体对齐
-
安装 LH 前轮毂盖
注1 个盖;将气门嘴与轮毂盖腔体对齐
-
连接转向机构总成连接器
注2 个锁定连接器;接合锁片
-
将逻辑连接器连接到转向机构总成
注2 个连接器;接合锁片
-
向下滑中间轴总成,将其安装到转向机构总成上
注确保中间轴对齐并且完全就位;建议在需要时请助手帮忙,将轴与转向机构对齐
-
安装将中间轴总成固定到转向机构总成的螺栓
注1 个螺栓,13 毫米,18 Nm
-
连接紧急响应回路和 12V 负极端子
注1 个螺母,10 毫米,6 Nm,1 个连接器;首先连接紧急响应回路,然后再连接 12V 电池,以避免损坏车载电脑
-
将前备箱总成安装到车辆中
注6 个夹子;更换损坏或丢失的夹子
-
安装固定前备箱总成的紧固件
注5 个螺栓,10 毫米,5 Nm;新款车可能加装了 1 个将前备箱固定到清洗器瓶颈部的推拉式夹
-
安装盖板
注3 个夹子,1 个连接器
-
安装后挡板
注14 个夹子;固定前备箱后围,防止在接合前部夹子时弯曲
-
关闭前备箱盖
-
将车辆驶离举升机
注完全降下举升架臂,如果需要,将其从车辆下部移走;将悬架退出“千斤顶模式”(如果配备)
-
拆下方向盘托架
-
升起 LH 前车窗
-
关闭 LH 前车门
-

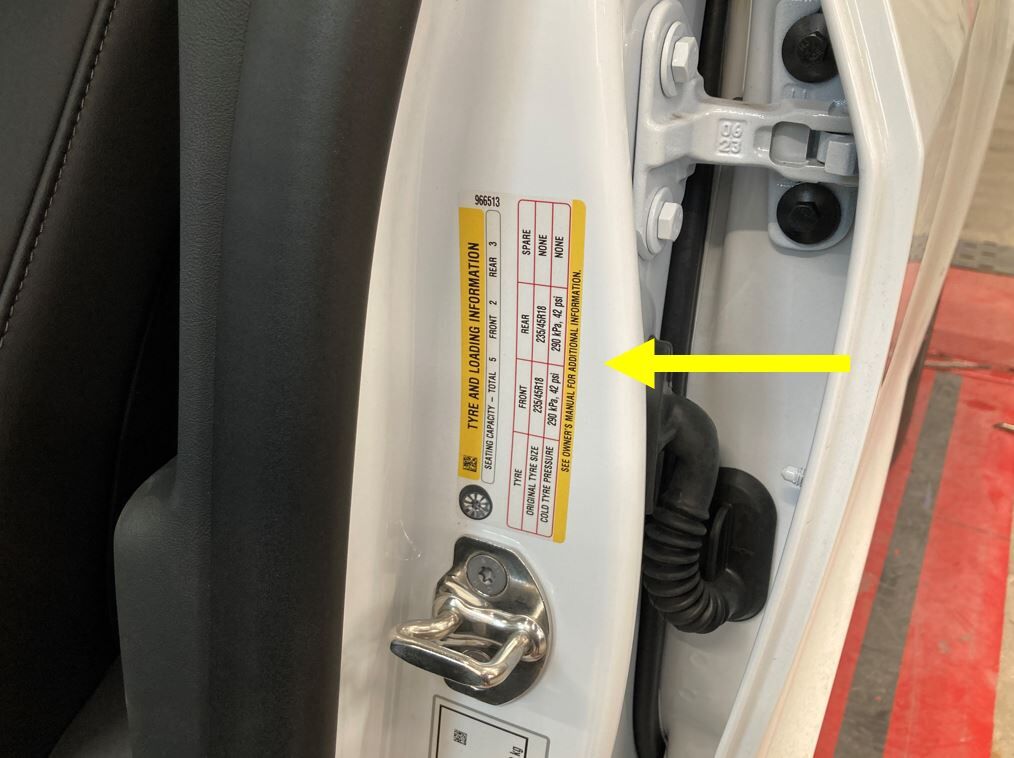

检查胎压
注4 个轮胎;根据需要设置到规格范围内;参考位于驾驶位 B 柱上的“轮胎和负载信息”标签
- 请参阅“定位要求”表,确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行,请将定位检查/调整添加为一项单独的活动。请参阅定位要求 - 悬架。
