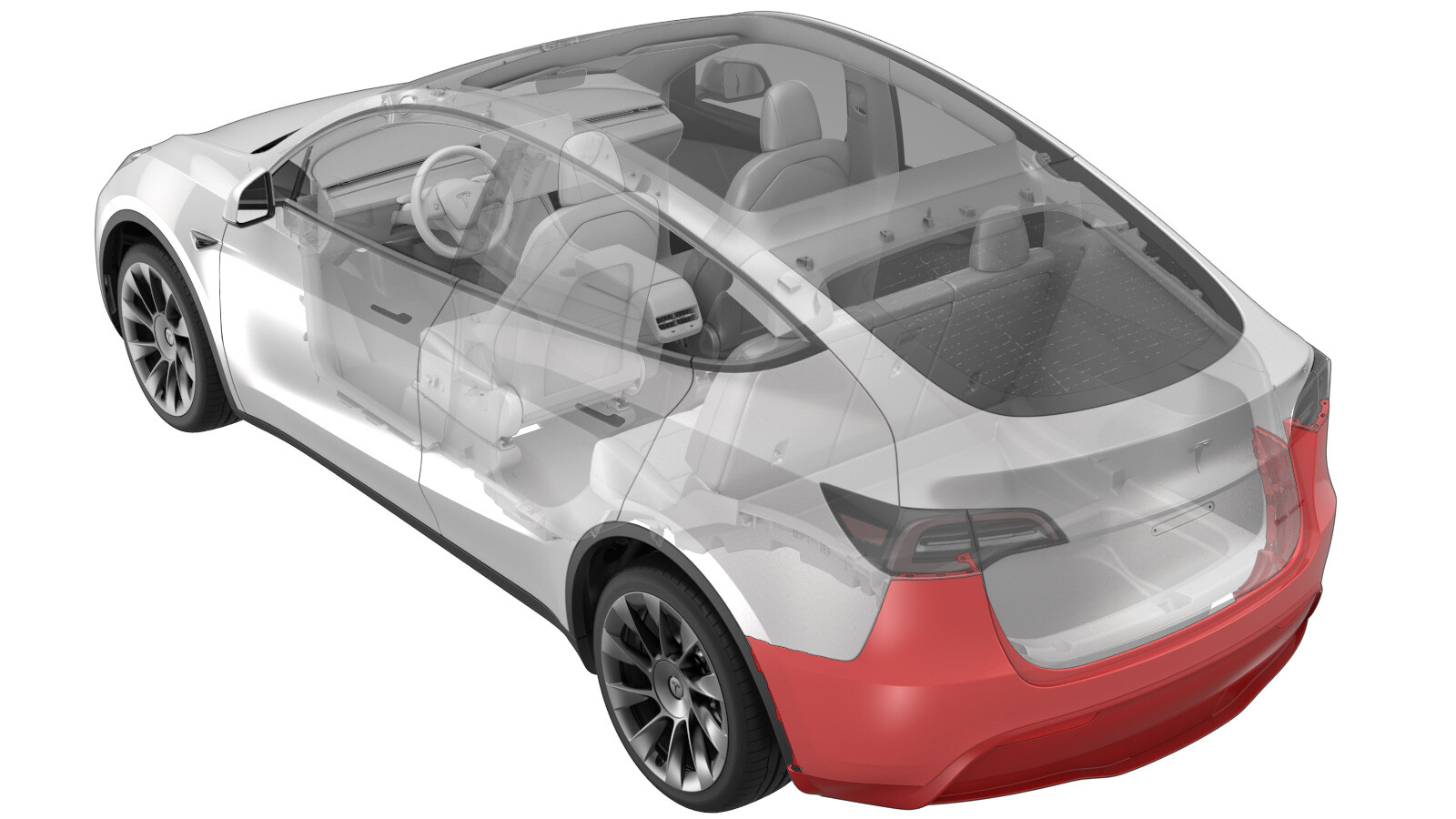

饰板 - 后(拆卸和安装)

校正代码 10013001 0.66 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 9 月 5 日:更新了后饰板拆卸步骤,加入了更直接的移动服务和帮助说明。
  • 2023 年 10 月 8 日:添加了 HW4 车辆需跳过“断开/连接后饰板电气线束”步骤的备注。

扭矩规格

表 1. 扭矩规格饰板 - 后(拆卸和安装)
描述 扭矩值 推荐工具 重复使用/更换 备注

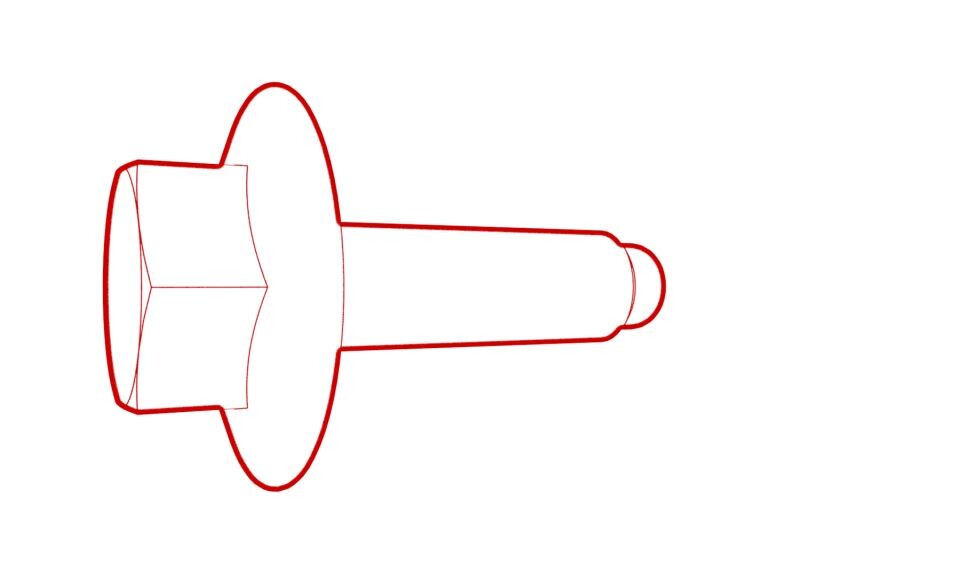

将后饰板角部固定到车身的螺栓
4 Nm (2.9 lbs-ft)
  • 10 毫米六角
重复使用
将后部扩散器固定到车身的螺栓
4 Nm (2.9 lbs-ft)
  • 10 毫米套筒
  • 2 英寸加长件
重复使用
将后饰板侧面固定到车身的螺栓
4 Nm (2.9 lbs-ft)
  • 8 毫米六角
  • 4 英寸加长件
重复使用

拆卸

  1. 拆下左右尾灯。请参阅尾灯 - LH(拆卸和更换)

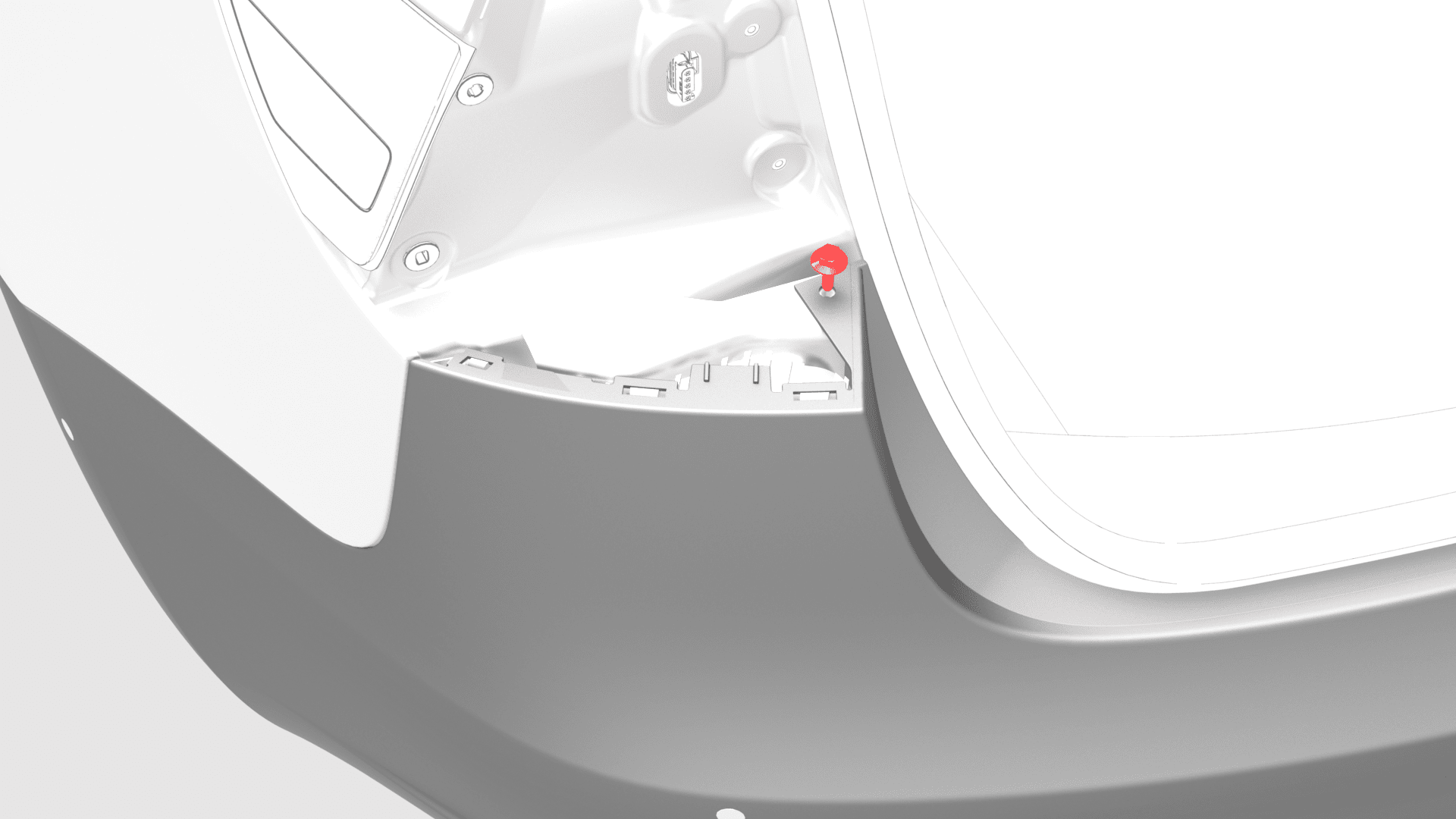

  2. 在车辆的两侧,拆下将后饰板角部固定到车身的螺栓。
    4 Nm (2.9 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米六角
  3. 拆下将后饰板固定到后扩散器的螺栓(7 个)和卡子(6 个)。
    4 Nm (2.9 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 2 英寸加长件
  4. 拆下左后翼子板饰板。请参阅 饰板 - 翼子板 - 后 - LH(拆卸和更换)

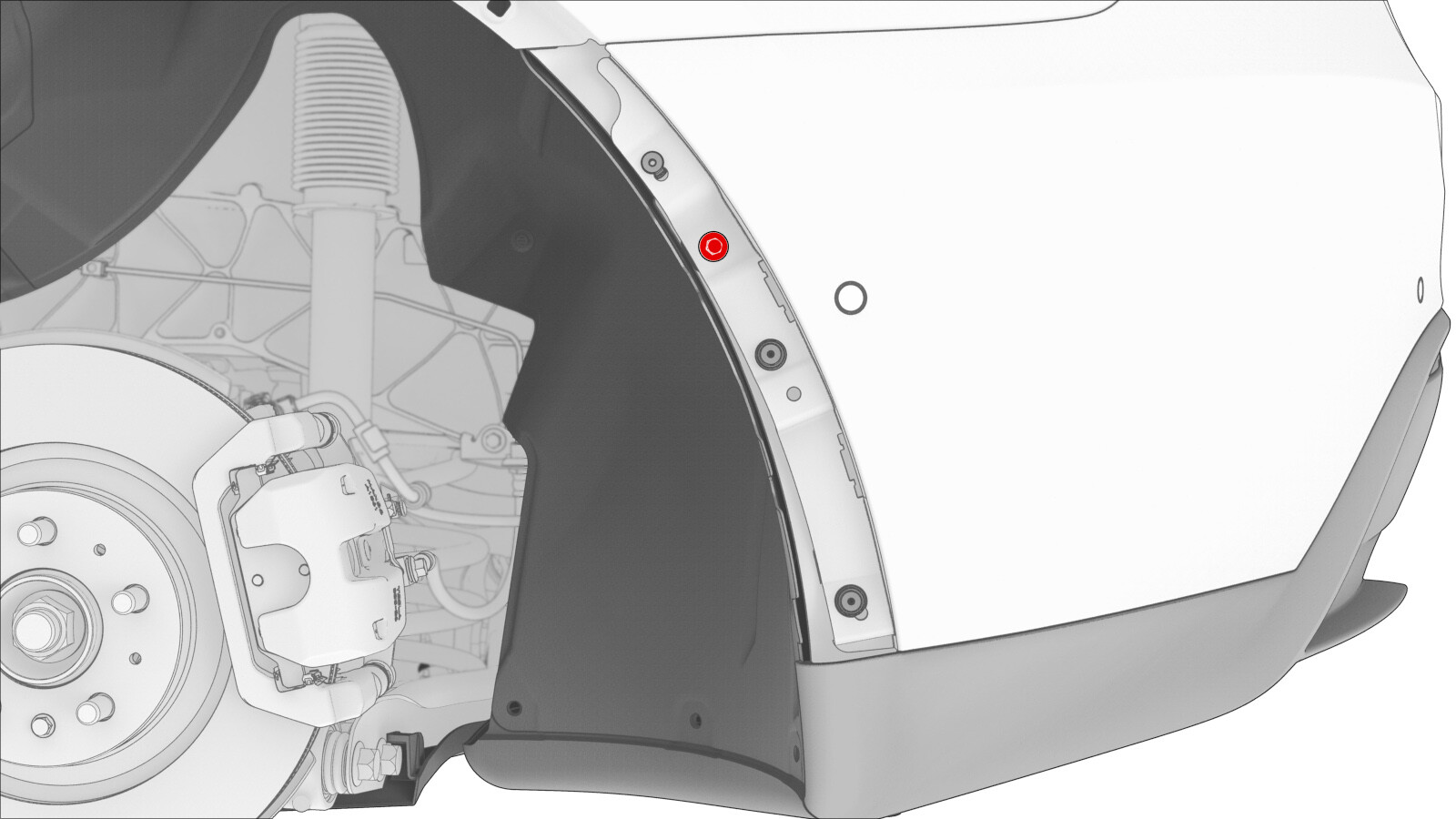

  5. 拆下将后饰板左侧固定到车身的螺栓。
    4 Nm (2.9 lbs-ft)
    提示: 推荐使用以下工具:
    • 8 毫米六角
    • 4 英寸加长件
  6. 重复第4步和第5步,完成车辆右侧相关操作。
  7. HW3 车辆需断开后饰板电气线束。
    Informational PurposesAn informational icon, calling your attention
    HW4 车辆需跳过本步骤。

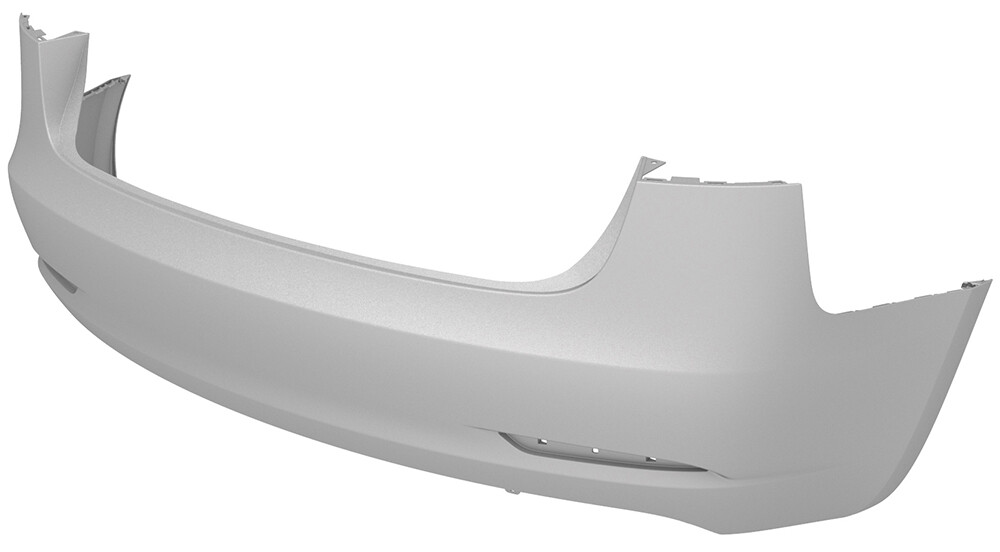

  8. 将后饰板从车辆上拆下。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    小心地将后饰板从车身上拆下,以免角部紧固件卡子损坏后围板。
    Informational PurposesAn informational icon, calling your attention
    如果可行,建议将后饰板从车上拆下时寻求他人协助。协助不是移动服务的强制性要求。

安装

  1. 将后饰板安装到车上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    小心地将后饰板安装到车身上,以免角部紧固件卡子损坏后围板。
    Informational PurposesAn informational icon, calling your attention
    如果可行,建议将后饰板安装到车辆上时寻求他人协助。
  2. HW3 车辆需连接后饰板电气线束。
    Informational PurposesAn informational icon, calling your attention
    HW4 车辆需跳过本步骤。
  3. 安装将后饰板左侧固定到车身的螺栓。
    4 Nm (2.9 lbs-ft)
    提示: 推荐使用以下工具:
    • 8 毫米六角
    • 4 英寸加长件
  4. 安装左后翼子板饰板。请参阅饰板 - 翼子板 - 后 - LH(拆卸和更换)
  5. 重复步骤3和步骤4,完成车辆右侧相关操作。
  6. 在后扩散器螺栓上涂抹螺纹胶,然后安装将后饰板固定到后扩散器的螺栓(7 个)和卡子(6 个)。
    4 Nm (2.9 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 2 英寸加长件
  7. 在车辆的两侧,安装将后饰板角部固定到车身的螺栓。
    4 Nm (2.9 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米六角
  8. 安装左右尾灯。请参阅尾灯 - LH(拆卸和更换)
