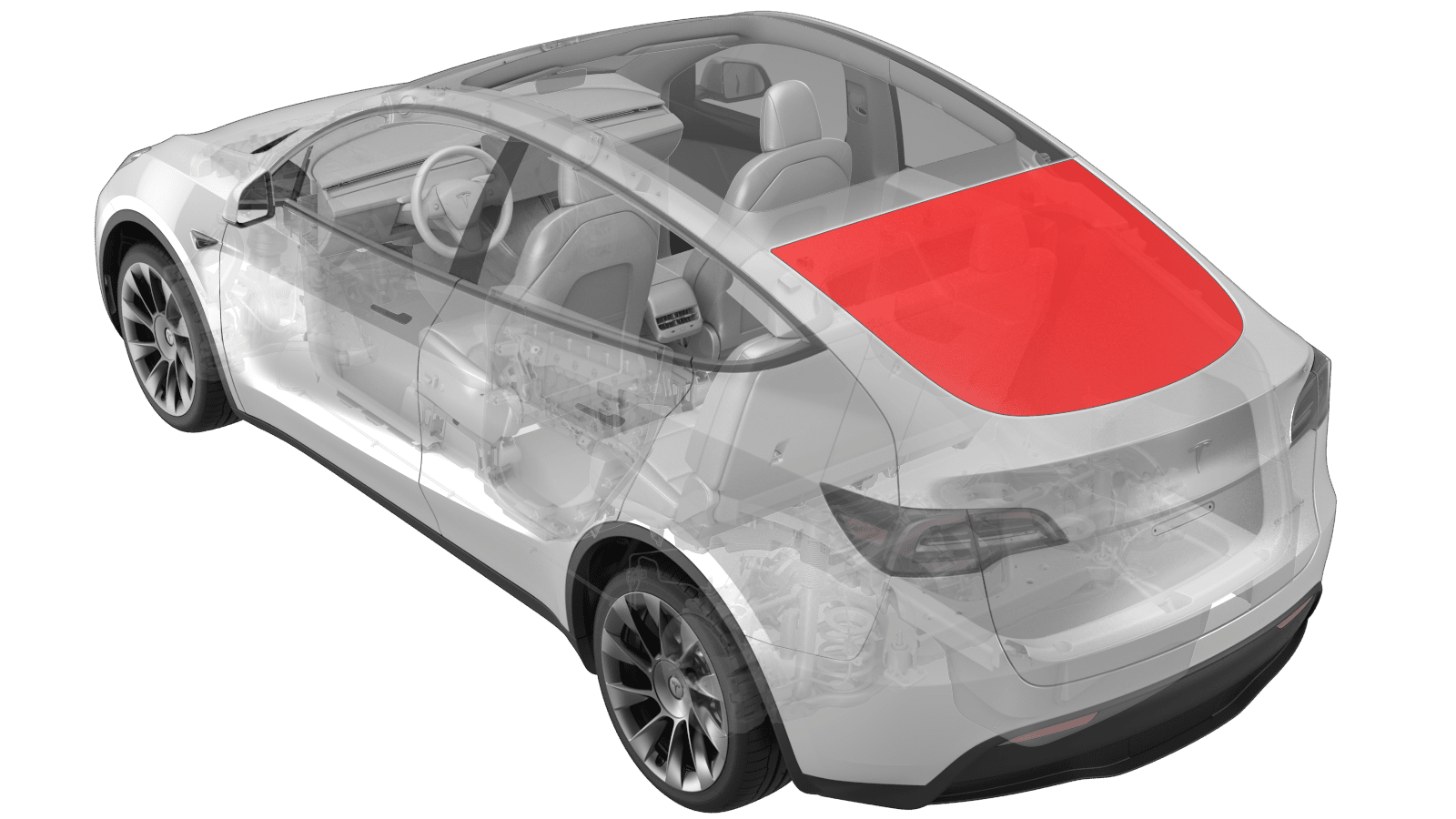

玻璃 - 背光灯(拆卸和更换)

校正代码 10204102 1.02 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
执行此程序时,穿戴适当的个人防护装备 (PPE),包括防割手套和护目镜。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
仅适用于欧洲:只有接受过二异氰酸酯操作培训并完成所有必修认证课程的技术人员才允许执行使用聚氨酯和含有二异氰酸酯的其他产品的程序。处理含有二异氰酸酯的产品时必须穿戴适当的个人防护装备 (PPE)。
  • 圆头手锤
  • Equalizer 360
  • WRD Spider 3 - 1571168-00-A
  • 便携式台架
  • 压舱袋
  • 双吸盘把手
  • 间隙与齐平度工具
  • 填缝枪和胶枪

拆卸

  1. 拆卸掀背尾门上部饰板。请参阅饰板 - 上 - 掀背尾门(拆卸和更换)
  2. 拆卸掀背尾门下部饰板。请参阅饰板 - 掀背尾门 - 下(拆卸和更换)

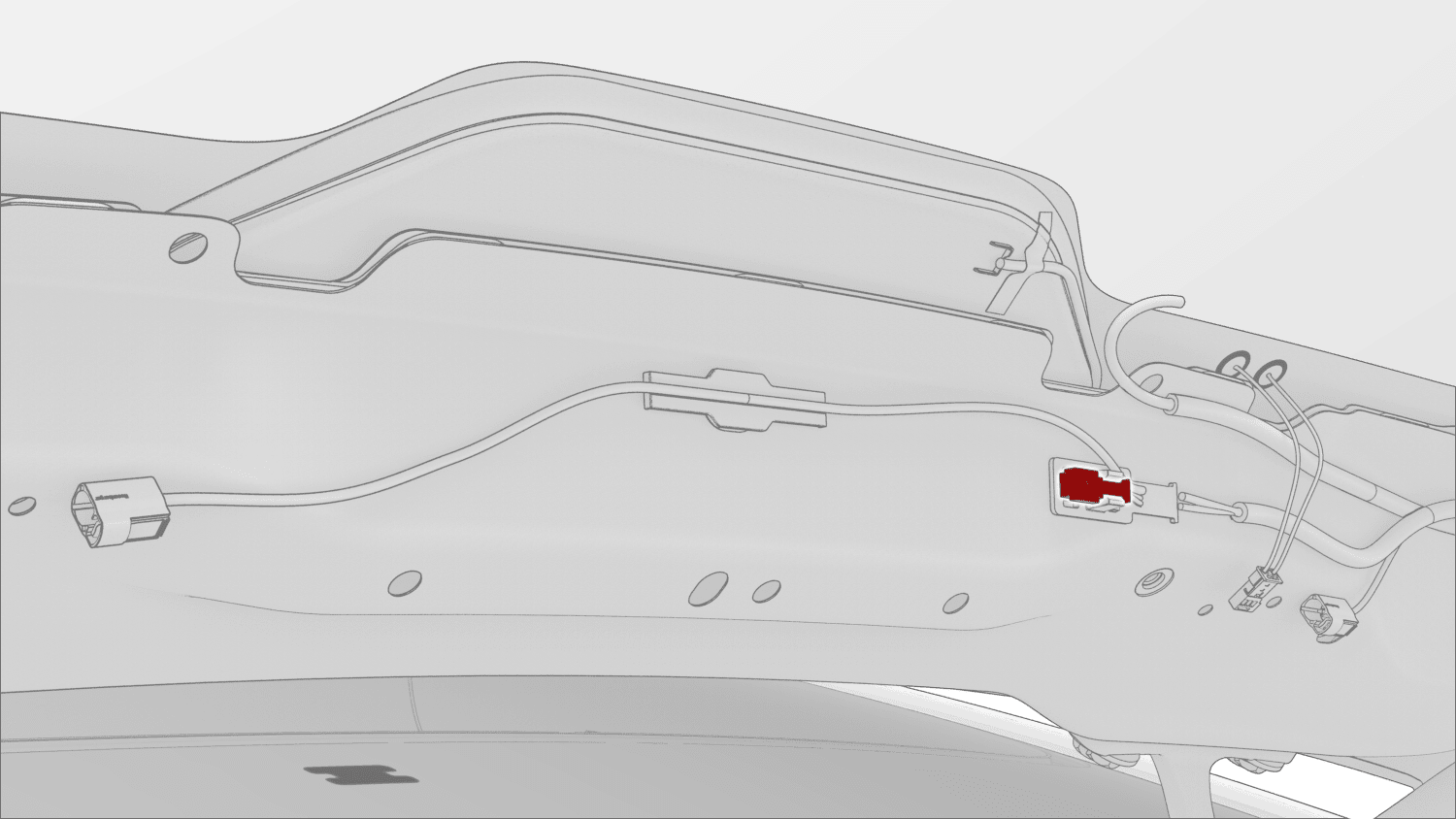

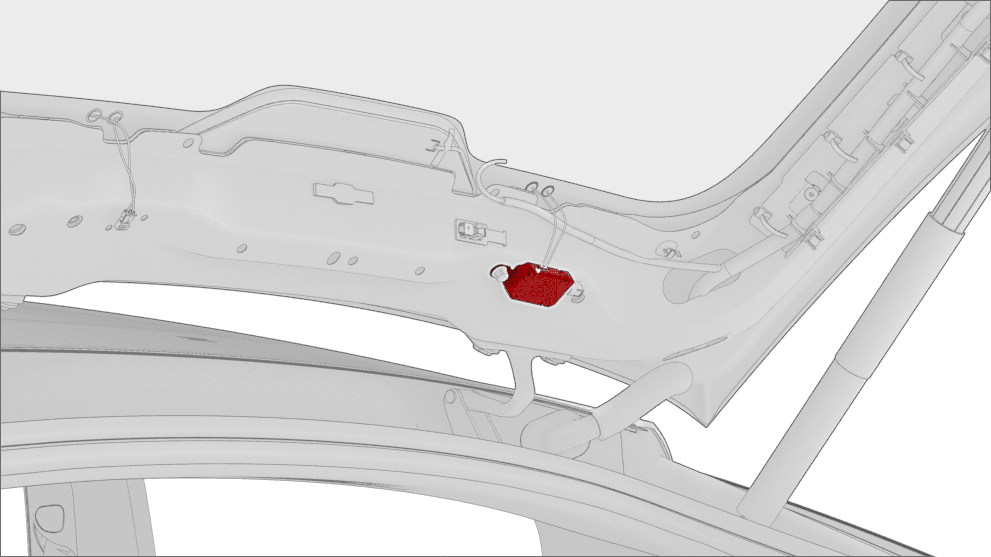

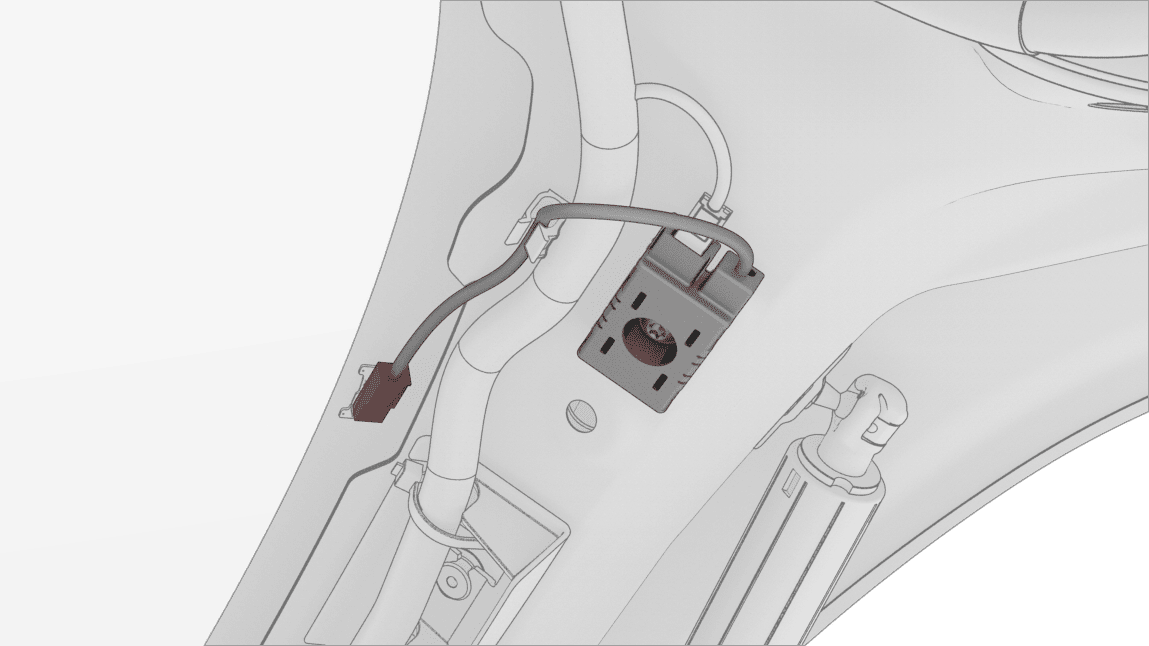

  3. 从左侧 FM 天线放大器上断开电气连接器。

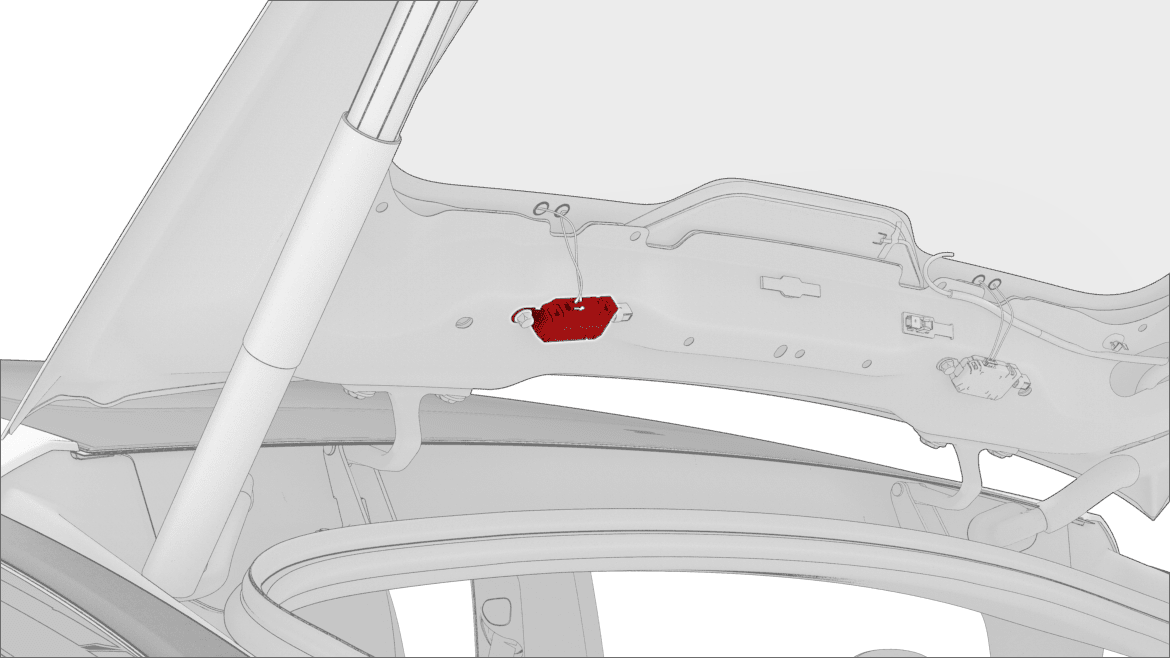

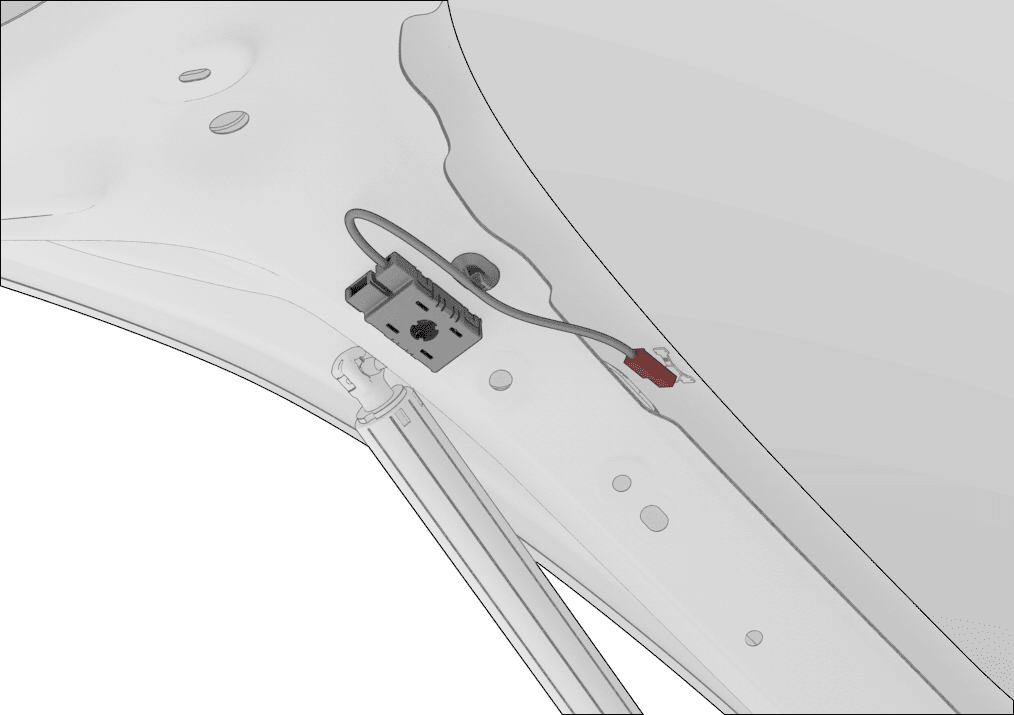

  4. 从右侧 FM 天线放大器上断开电气连接器。

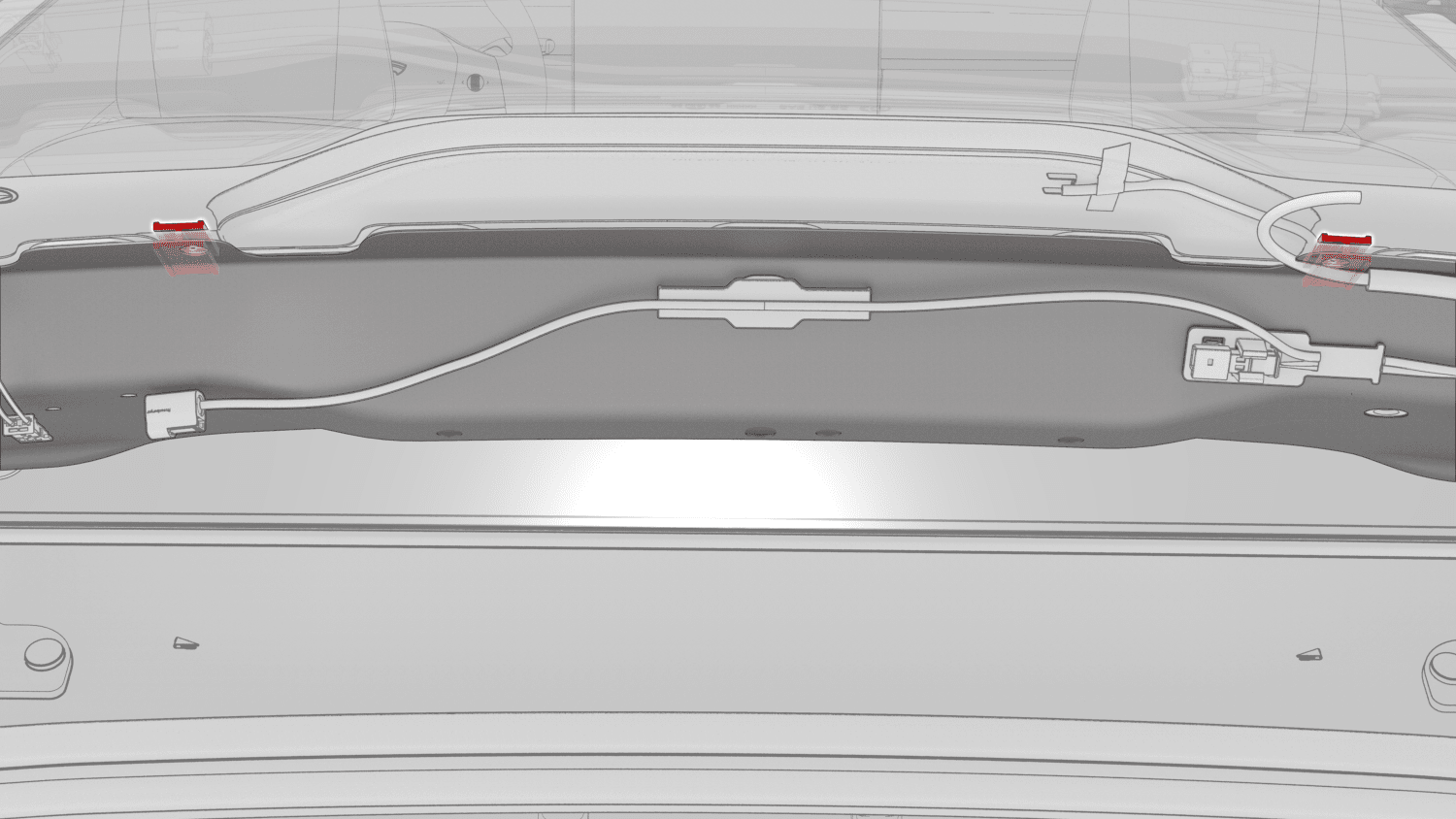

  5. 从掀背尾门玻璃上断开左侧天线滤波器电气连接器。
  6. 从掀背尾门玻璃上断开右侧天线滤波器电气连接器。
  7. 断开中央高位制动灯 (CHMSL) 电气连接器。

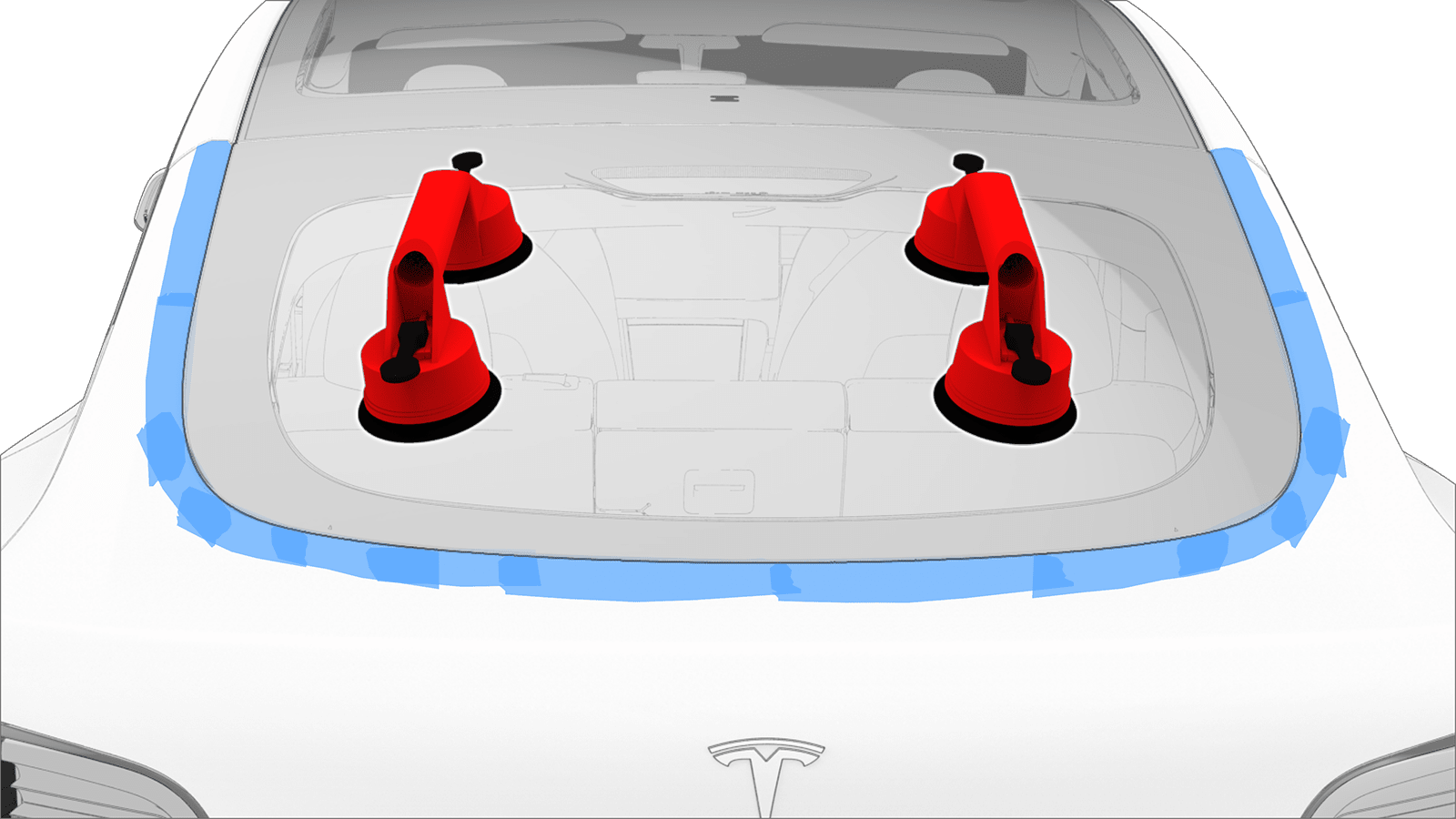

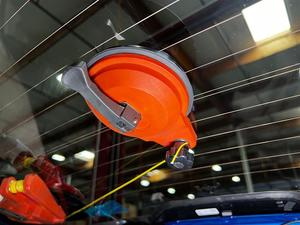

  8. 将双吸盘固定在背光灯玻璃的左右两侧。
    提示: 清洁吸盘下方的玻璃,以提升吸盘的性能。
  9. 打开掀背尾门。

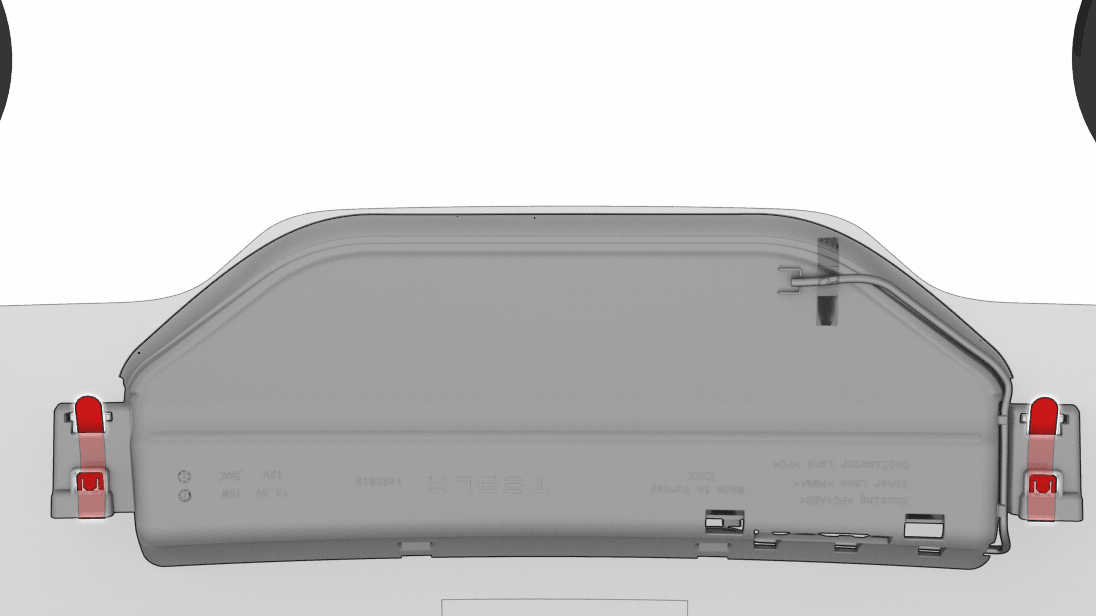

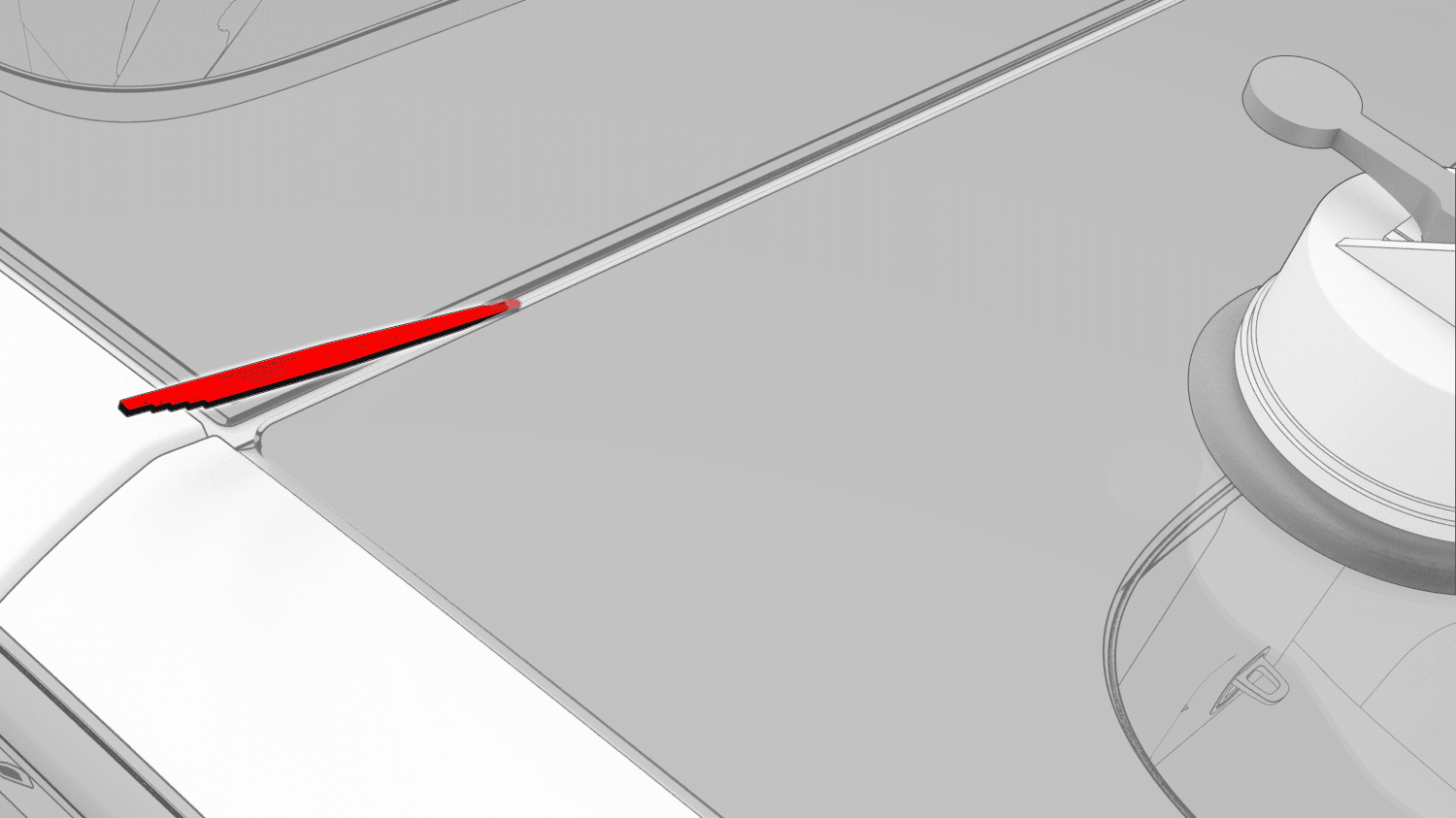

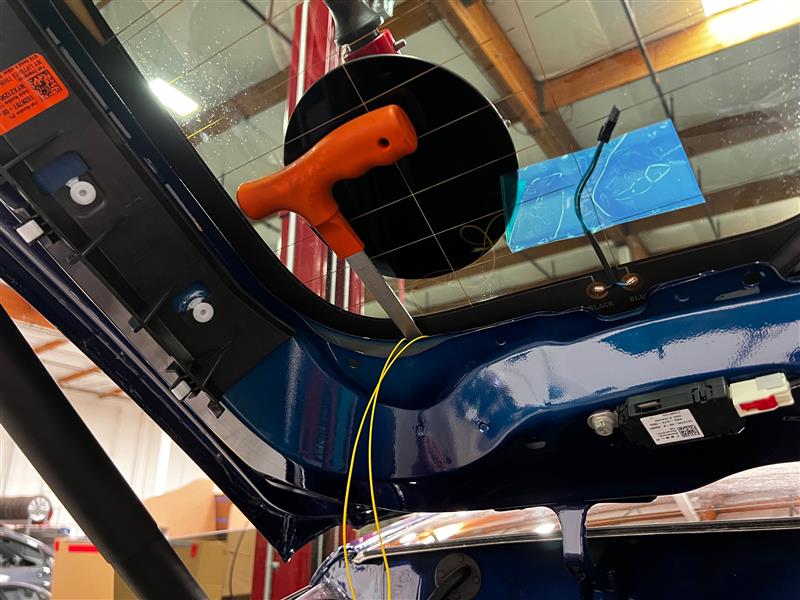

  10. 使用圆头手锤和垫片刮刀或等效工具去掉背光灯玻璃顶部的两个定位销。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    执行此步骤时,请穿戴适当的个人防护装备,其中包括护目镜。

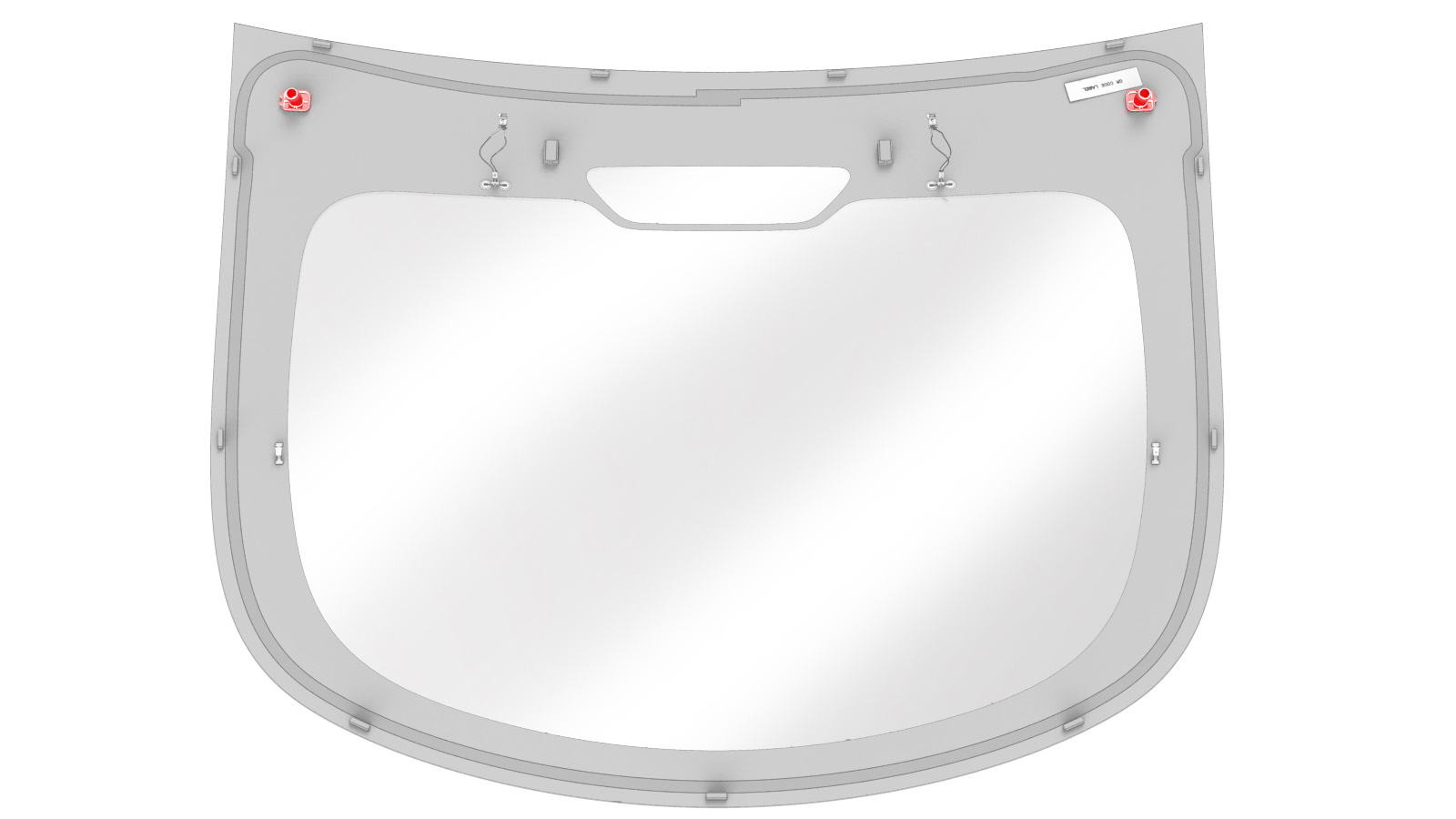

  11. 使用圆头手锤和 Equalizer 360 或等效工具折断背光灯玻璃顶部的两个 H 型夹。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    执行此步骤时,请穿戴适当的个人防护装备,其中包括护目镜。
    提示: 请考虑使用薄刮水刀附件,并用玻璃清洁剂进行润滑。
  12. 准备 WRD Spider 3 玻璃拆卸套件。
    提示: 推荐使用以下工具:
    • WRD Spider 3 - 1571168-00-A

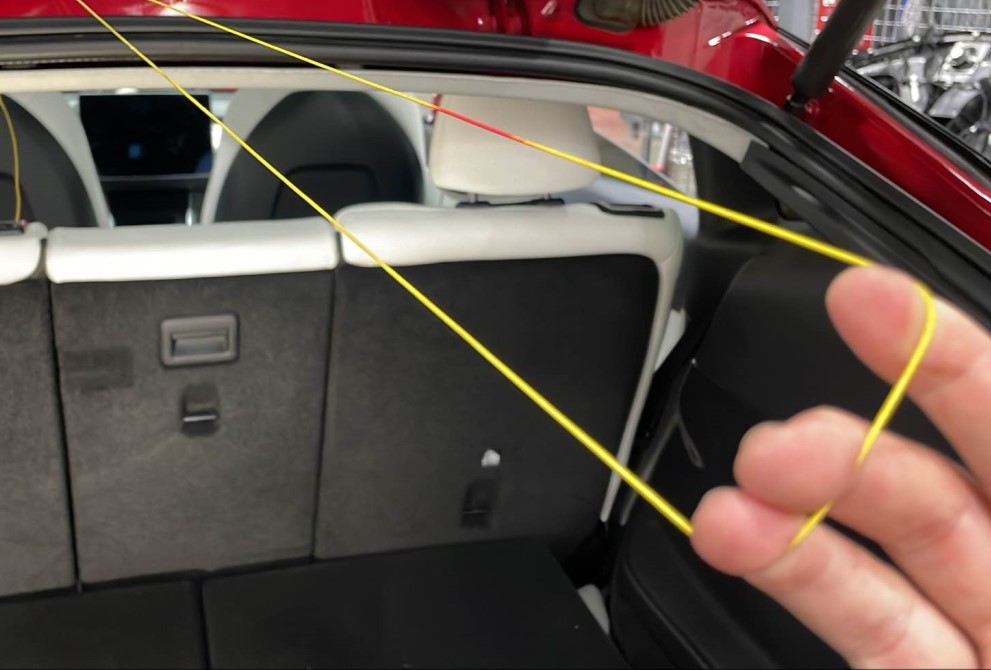

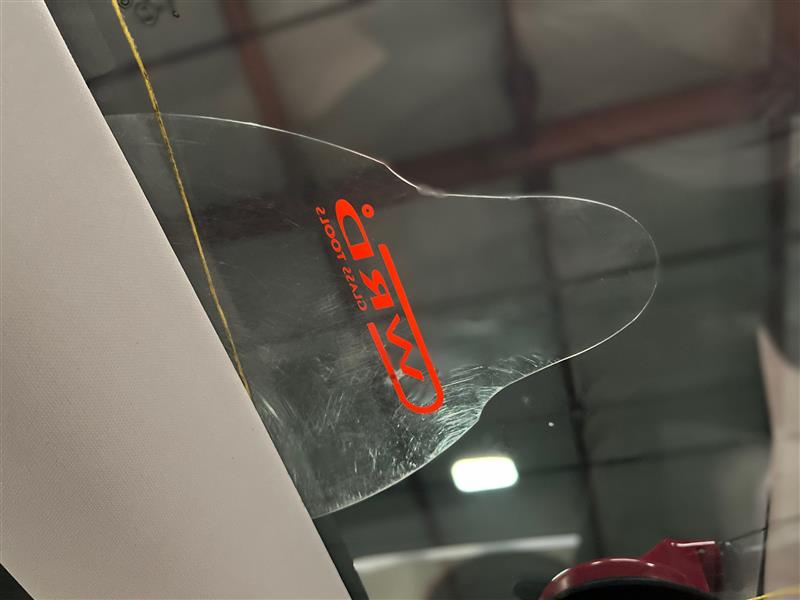

  13. 将电线固定在穿线器上,然后将穿线器从车辆内部穿过背光灯玻璃后角的粘合剂涂层。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    使用穿线器时,利用防护罩防止损坏后围上盖板。
  14. 拉出线。
    Informational PurposesAn informational icon, calling your attention
    确保拉出线的长度足够缠绕在玻璃的周围。电线的两端可以留在车内,无需完全拉出。
  15. 将锚固点固定到背光灯玻璃总成内部,然后将线固定到锚固件上。

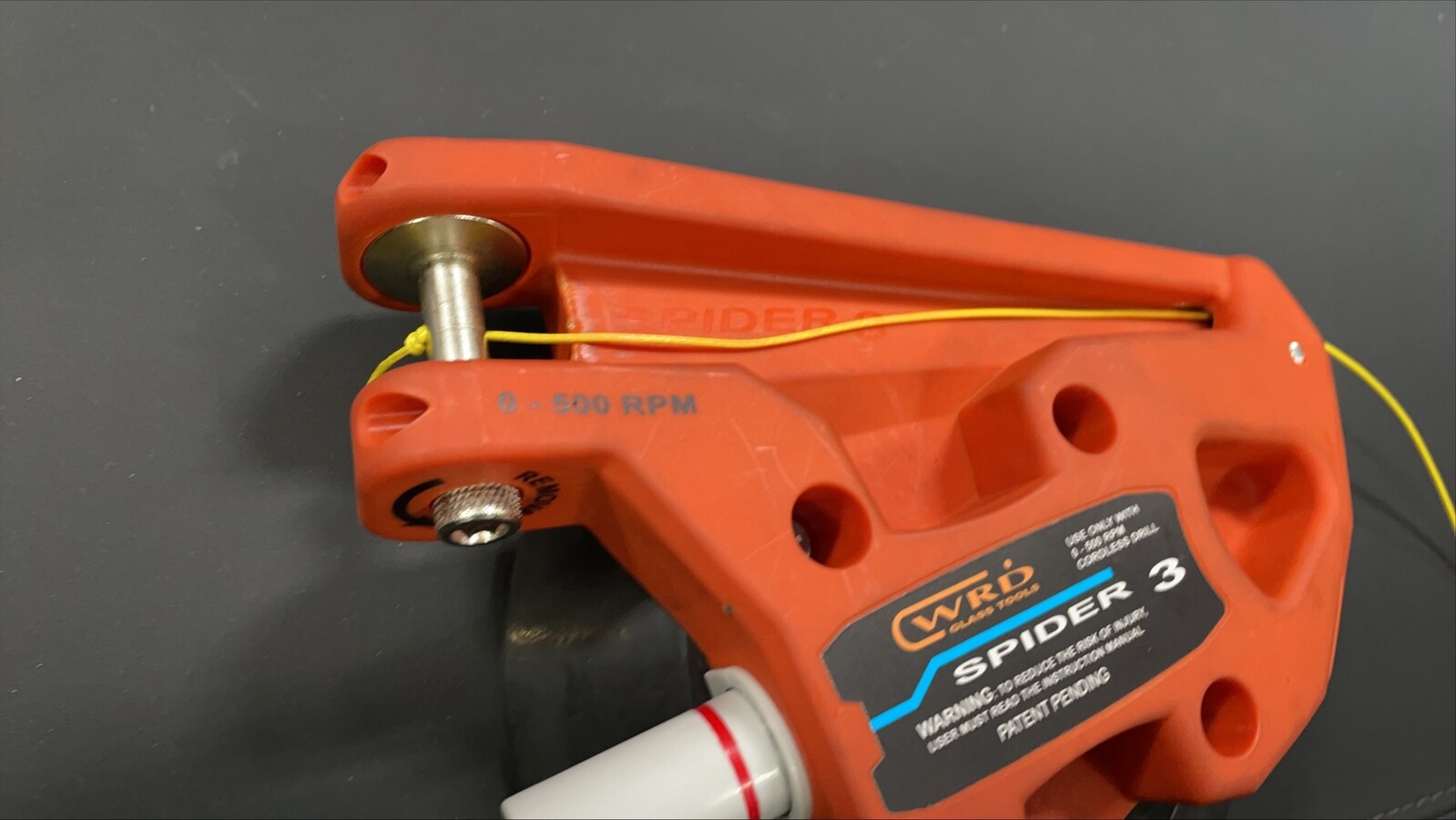

  16. 将线的内侧固定到 Spider 切割工具上。
    Informational PurposesAn informational icon, calling your attention
    按照 Spider 工具说明操作。将线穿过切割工具的开口,然后打结将线固定到位。如果轴的转动方向不正确,切割工具将损坏。

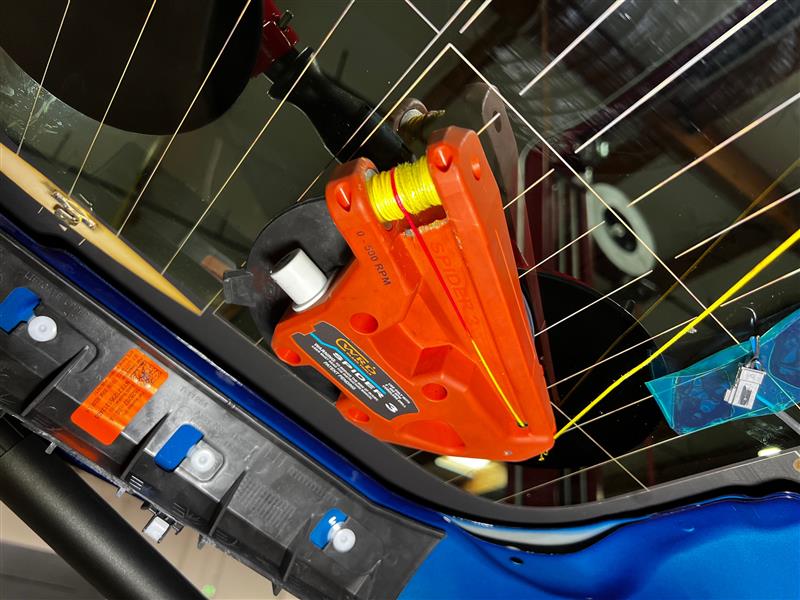

  17. 将 Spider 切割工具固定到背光灯玻璃总成内侧。
    Informational PurposesAn informational icon, calling your attention

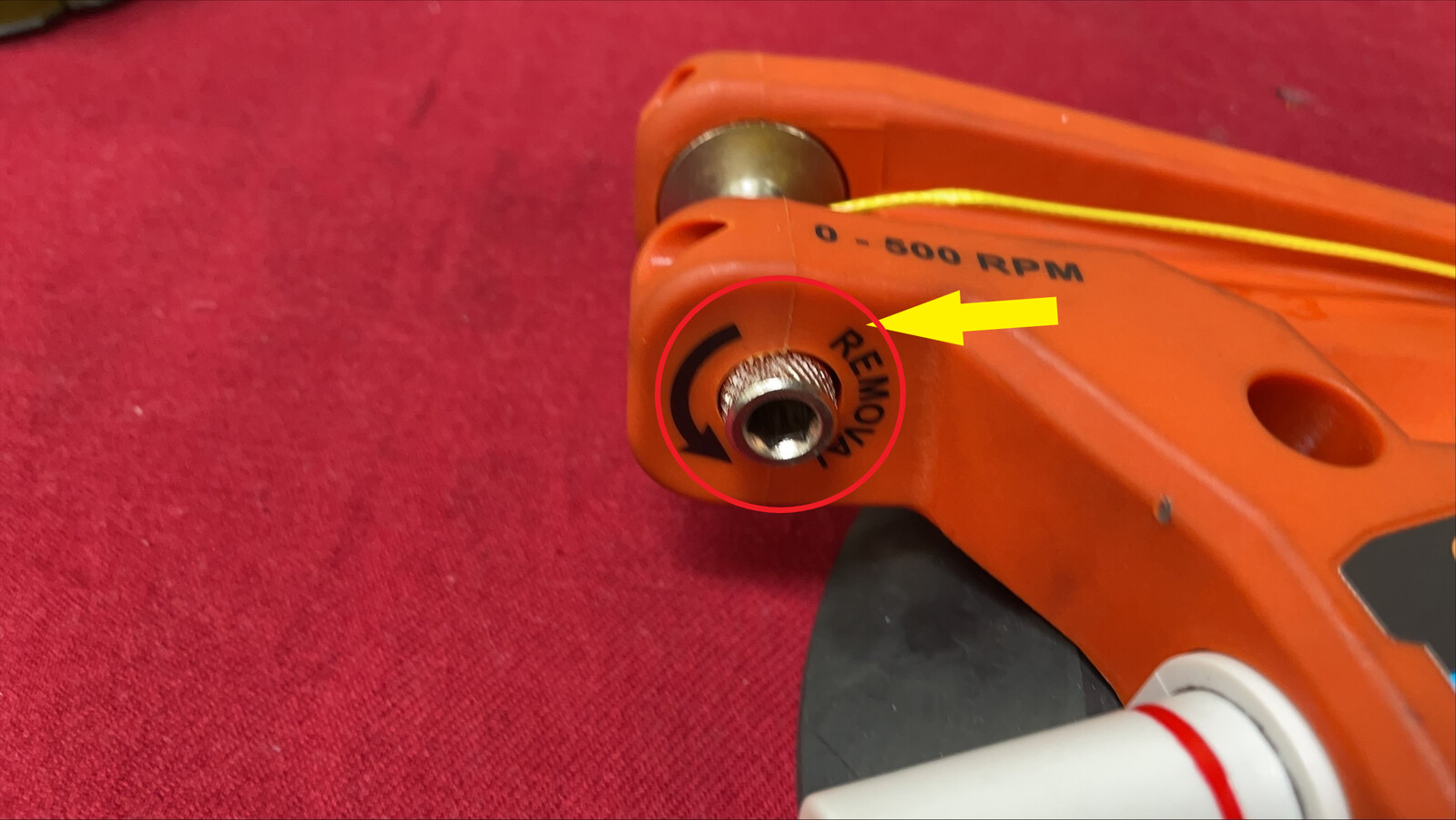

    注意切割线的方向。确保线缠绕在大滑轮上并保持 90 度角。

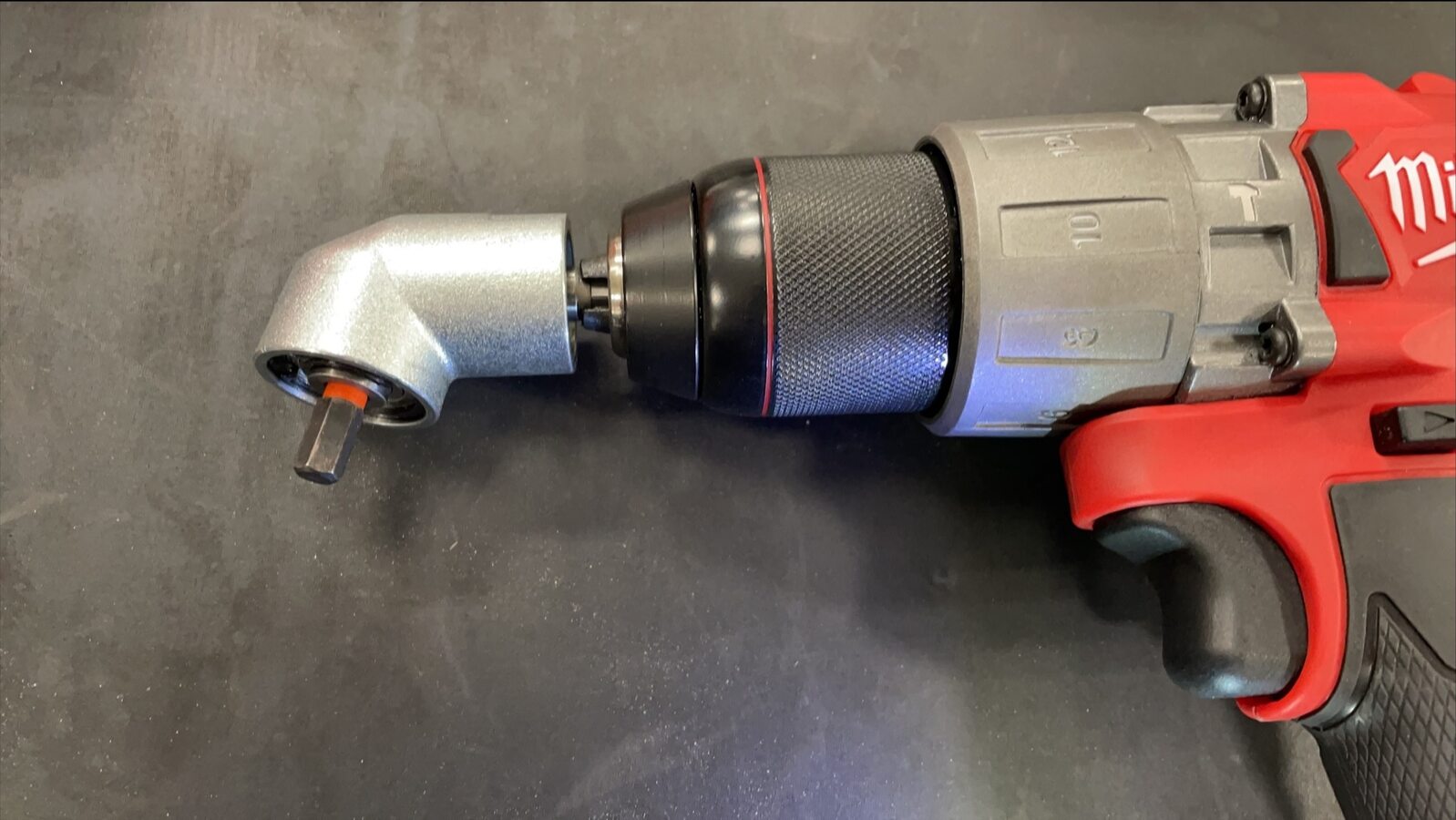

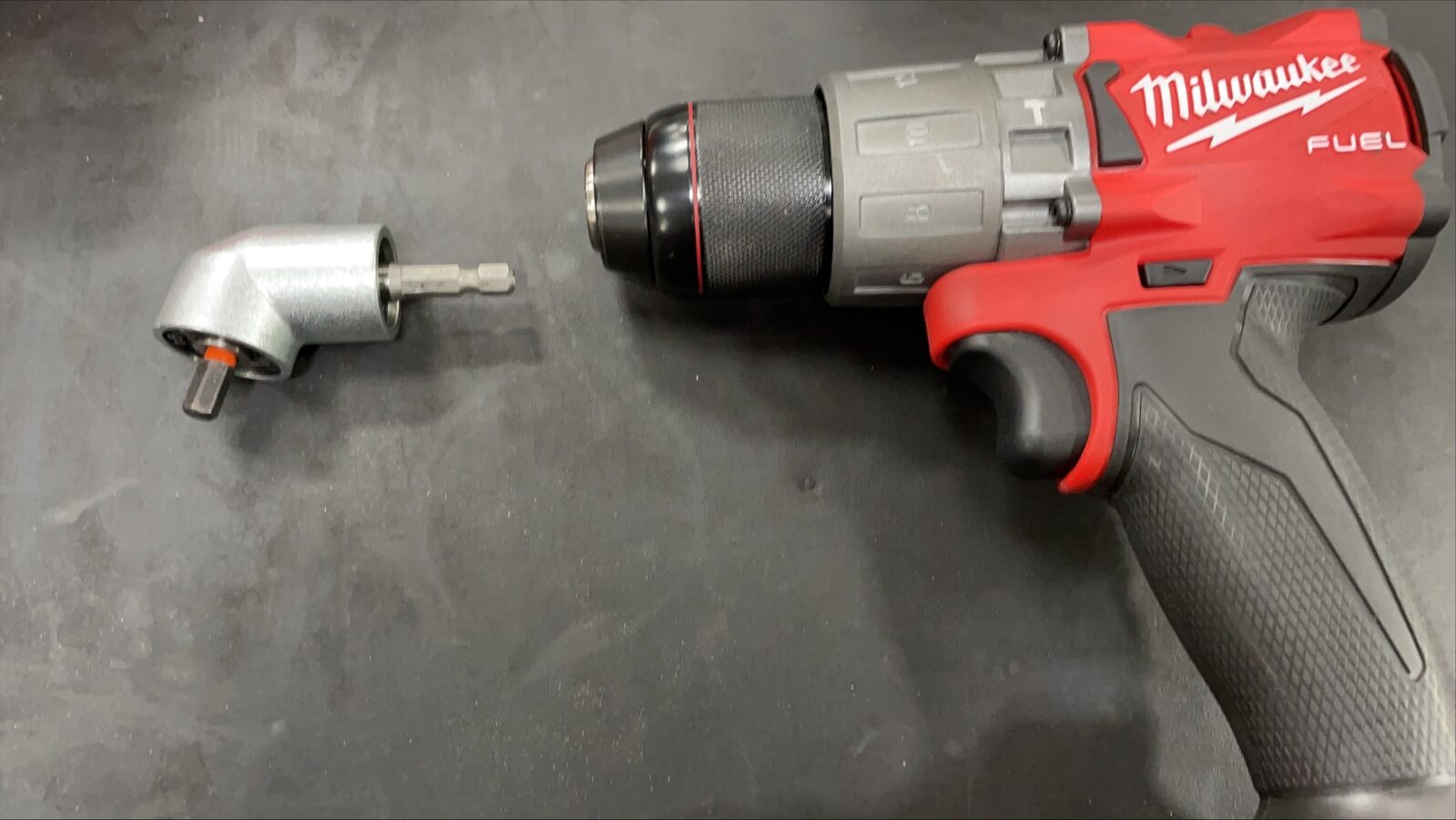

  18. 将角向起子固定到电钻上。
  19. 用钻头转动切割工具上的轴,开始拆卸背光灯玻璃总成。
    Informational PurposesAn informational icon, calling your attention
    根据需要移动切割工具,使线保持 90 度角左右。
  20. 在助手的帮助下,从车上拆下背光灯玻璃。
  21. 使用剃须刀片,小心地清除掀背尾门上残留的所有聚氨酯。确保残留聚氨酯的厚度小于等于 1 毫米。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    执行此步骤时,请穿戴适当的个人防护装备,其中包括防割手套。
  22. 从车身上清除掉断裂的固定销、H 型夹和所有其他碎屑。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    如果使用车间用压缩空气吹出碎屑,请穿戴适当的个人防护装备,其中包括护目镜。
  23. 使用异丙醇 (IPA) 湿巾清洁车身的接合表面。
    Informational PurposesAn informational icon, calling your attention
    清除中央高位制动灯 (CHMSL) 下的任何可见污斑、指印或其他标记。

安装

  1. 将双吸盘固定在新背光灯玻璃的左右两侧。
    提示: 清洁吸盘下方的玻璃,以提升吸盘的性能。
  2. 在助手的帮助下,将背光灯玻璃放置在车辆上,进行快速适配。
  3. 检查背光灯玻璃与车身之间的间隙与齐平度。记录任何必要的调整。
  4. 在协助下,从车上拆下背光灯玻璃,然后将其内侧朝上放置在台架上。
  5. 将中央高位制动灯 (CHMSL) 总成安装到新背光灯玻璃上。
    Informational PurposesAn informational icon, calling your attention
    将中央高位制动灯 (CHMSL) 均匀地滑到 H 型夹上,直至中央高位制动灯 (CHMSL) 固定到位。

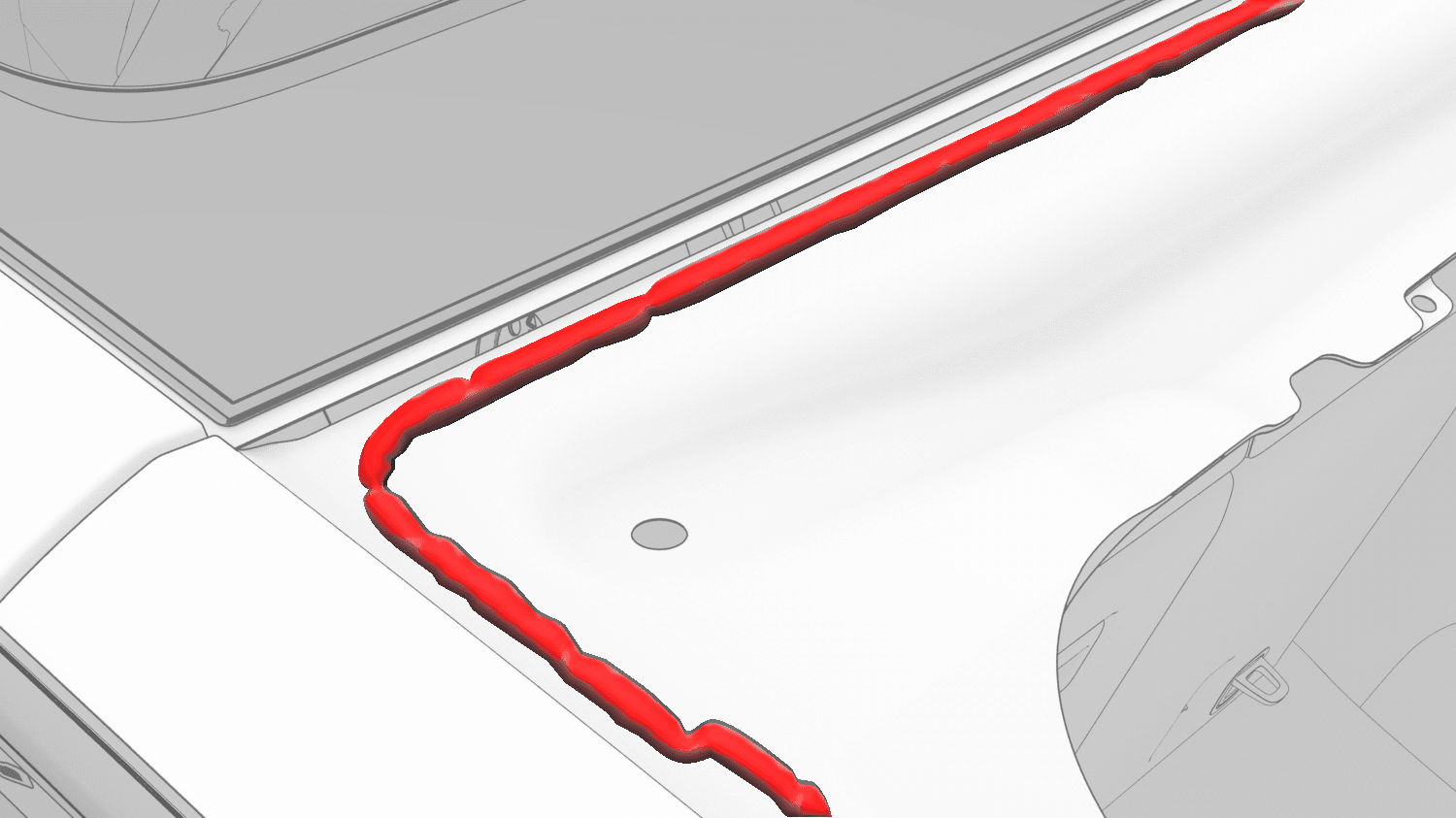

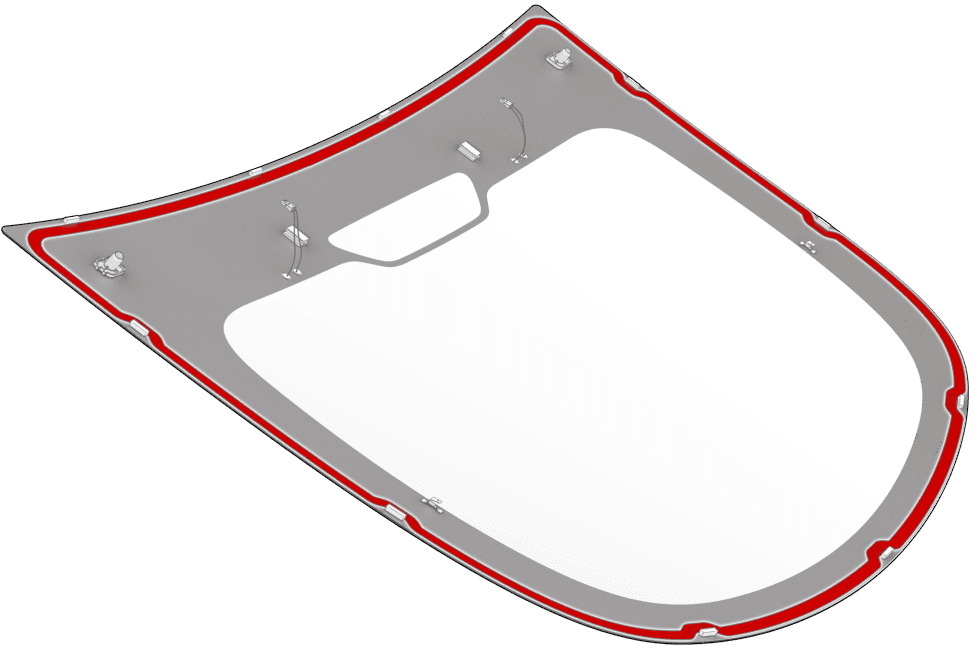

  6. 在车辆上沿着聚氨酯路径以及在拆卸背光灯玻璃期间受损区域涂抹聚氨酯底漆。
    Informational PurposesAn informational icon, calling your attention
    至少等待底漆风干 2 分钟,再继续下一步骤。

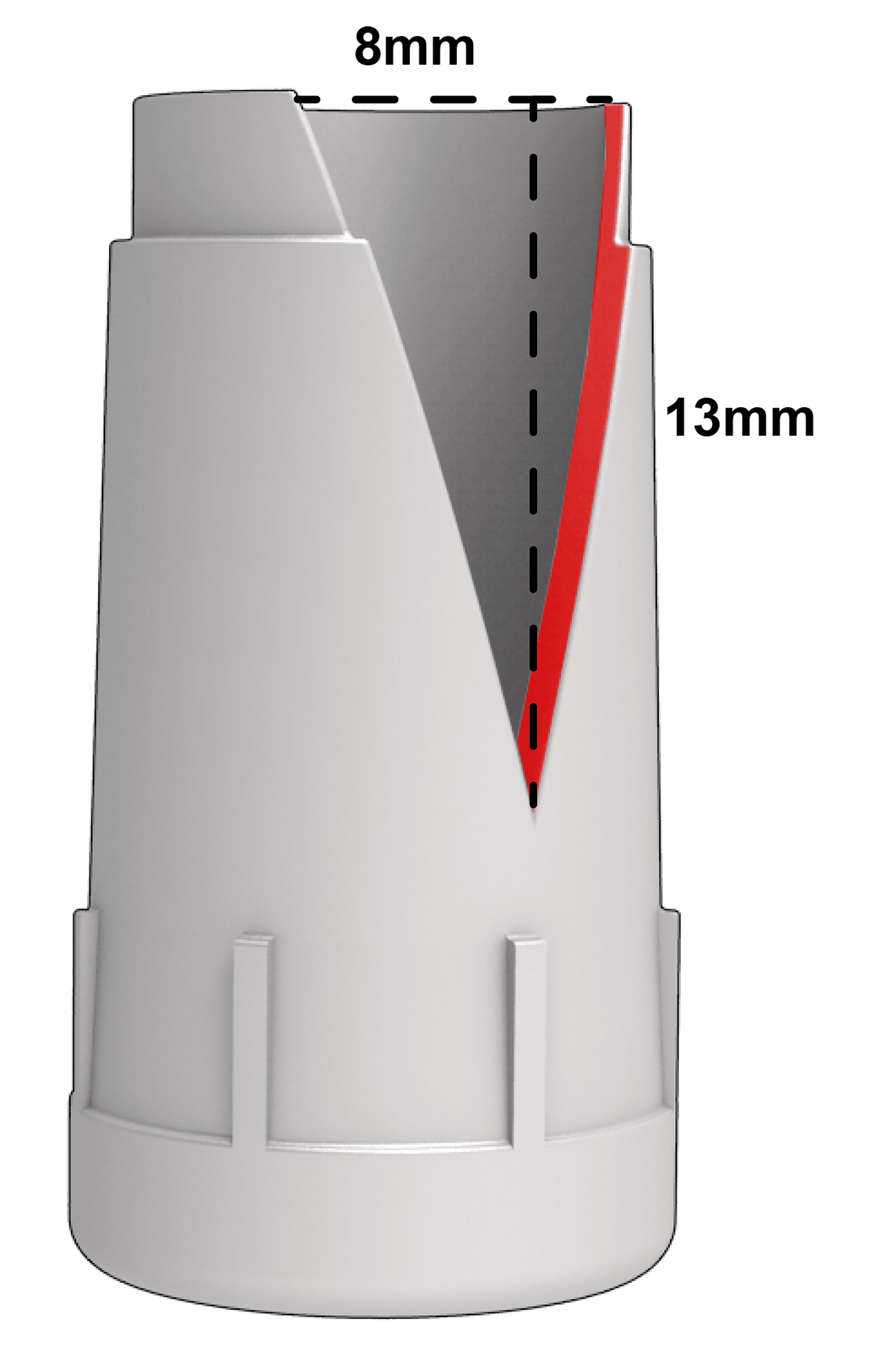

  7. 准备填缝枪和聚氨酯,方法是在聚氨酯套筒尖部切出一个约 8 毫米宽、13 毫米长的三角形。
  8. 沿着底漆路径向背光灯玻璃上涂抹聚氨酯。
    Informational PurposesAn informational icon, calling your attention
    填充所有间隙并平滑聚氨酯上的任何凸起,以确保滴珠的一致性。
  9. 在协助下,将背光灯玻璃安装到车辆上。
  10. 检查背光灯玻璃与车身之间的间隙与齐平度并根据需要进行调节。
    提示: 可使用饰板工具和沙袋调节背光灯玻璃,将玻璃装配到位。
  11. 待玻璃干燥至少 10 分钟,然后再打开掀背尾门。
  12. 从背光灯玻璃上拆下双吸盘,然后打开掀背尾门。
  13. 连接中央高位制动灯 (CHMSL) 电气连接器。
  14. 连接右侧天线滤波器电气连接器。
  15. 连接左侧天线滤波器电气连接器。
  16. 连接右侧 FM 天线放大器电气连接器。
  17. 连接左侧 FM 天线放大器电气连接器。
  18. 安装掀背尾门下饰板。请参阅饰板 - 掀背尾门 - 下(拆卸和更换)
  19. 安装掀背尾门上饰板。请参阅饰板 - 上 - 掀背尾门(拆卸和更换)
  20. 关闭掀背尾门。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    在粘合剂制造商推荐的最短驶离时限内,不得驾驶车辆。 Dow Betaseal Express 在 0 ˚F (-18 ˚C) 或更高温度条件下至少需要 1 小时才能固化。如有必要,请在车辆玻璃上粘贴胶带,按压固定,并告知客户 24 小时后方可揭下胶带。同时,告知客户在随后的 24 小时内,应避免高速驾驶,并躲避减速带。
  21. 如果车辆出现与后除霜器相关的警报,请执行下列额外步骤以重新启用后除霜器。
    1. 将装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3(连接和断开)
    2. 在 Toolbox 中,点击Actions 选项卡,在搜索字段中输入 "Defrost",点击PROC_VCRIGHT_REAR_DEFROST-RE-ENABLESearch for routine in ToolboxRe-enable Rear DefrostClosures / Windows - Enable Rear Defrost,点击Run,然后等待例行程序完成。
    3. 断开装有 Toolbox 3 的笔记本电脑与车辆的连接。请参阅Toolbox 3(连接和断开)
