12V/低压电池(拆卸和更换)
- 2024 年 4 月 10 日:添加了“更换低压电池前,按照 Toolbox 文章修复低压电池”的说明。
- 2024 年 1 月 19 日:更新了有关不同类型锂离子电池的说明。
- 2023 年 12 月 4 日:更新了不同类型锂离子电池的配置步骤。
- 2023 年 10 月 4 日:更新了铅酸电池配置步骤,将其作为一项单独的活动(校正代码:91022407)添加至到店保养中。
- 2023 年 9 月 7 日:更新了铅酸电池程序,加入了有关更改铅酸电池类型的指导说明。
- 2023 年 9 月 6 日:根据最新程序输入更新了锂离子电池程序。
- Model Y,带铅酸电池: 17011202, 0.18
- Model Y,带锂离子电池:17011232, 0.18
注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
扭矩规格
描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
---|---|---|---|---|
(铅酸)正极/负极电缆至电池端子 |
|
|
重复使用 | |
(锂离子)将低压电池固定到支架的螺栓 |
|
|
重复使用 | 早期生产的车辆配备 M6 螺栓和 10 毫米螺栓头。将扭矩调至 10 Nm |
拆卸 铅酸电池
注
如果要将 Clarios (Varta) 12V 电池更换为 AtlasBX 12V 电池(或相反),请确保车辆运行的的软件为 2023.32 或更高版本。如果需要,请更新车辆软件;请参阅软件更新。
- 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)。
- 断开 12V 电源。请参阅12V/低压电源(断开和连接)。
- 将通风软管从电池左侧断开。

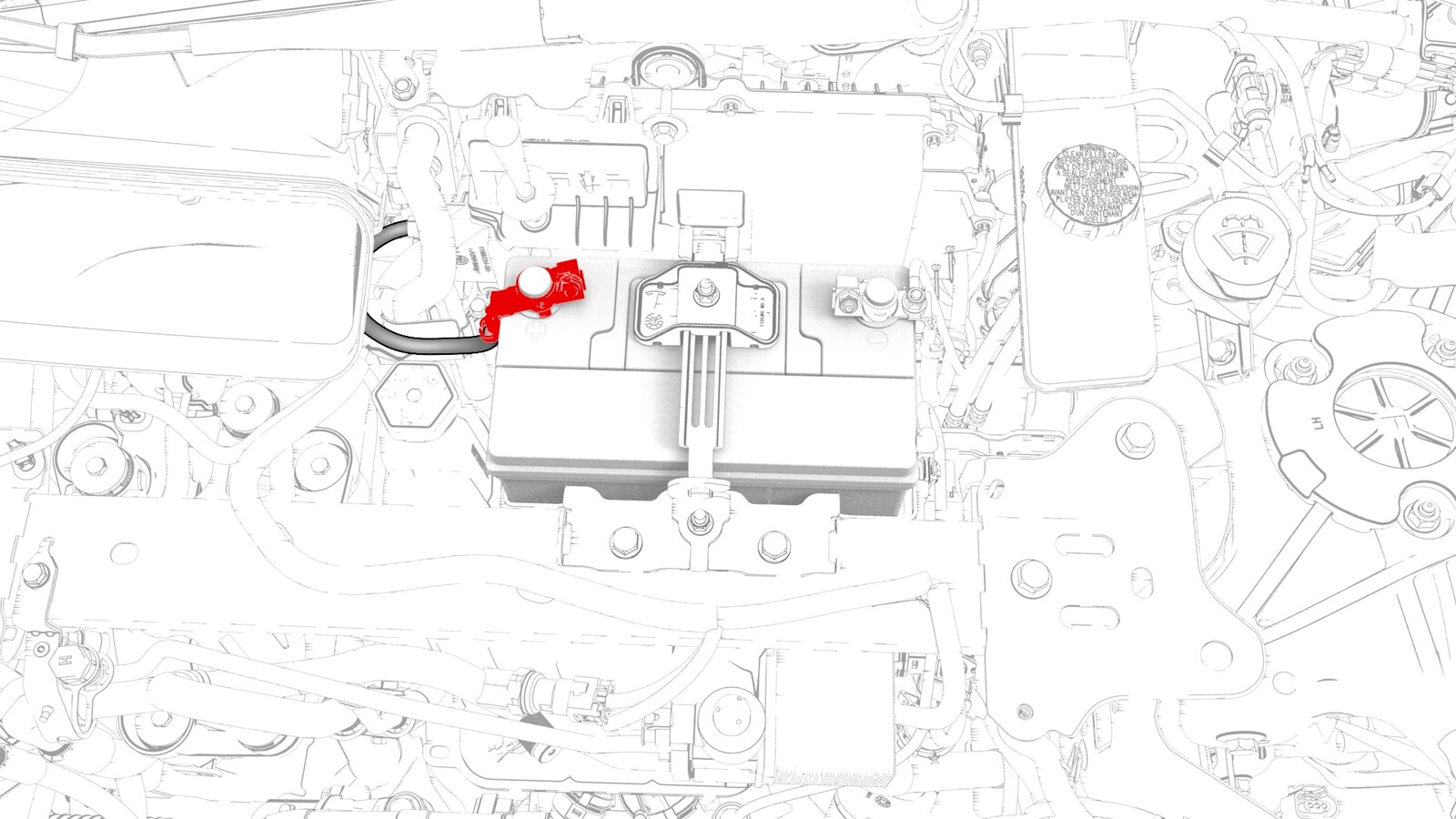

- 拆下 12V 正极端子盖。
-

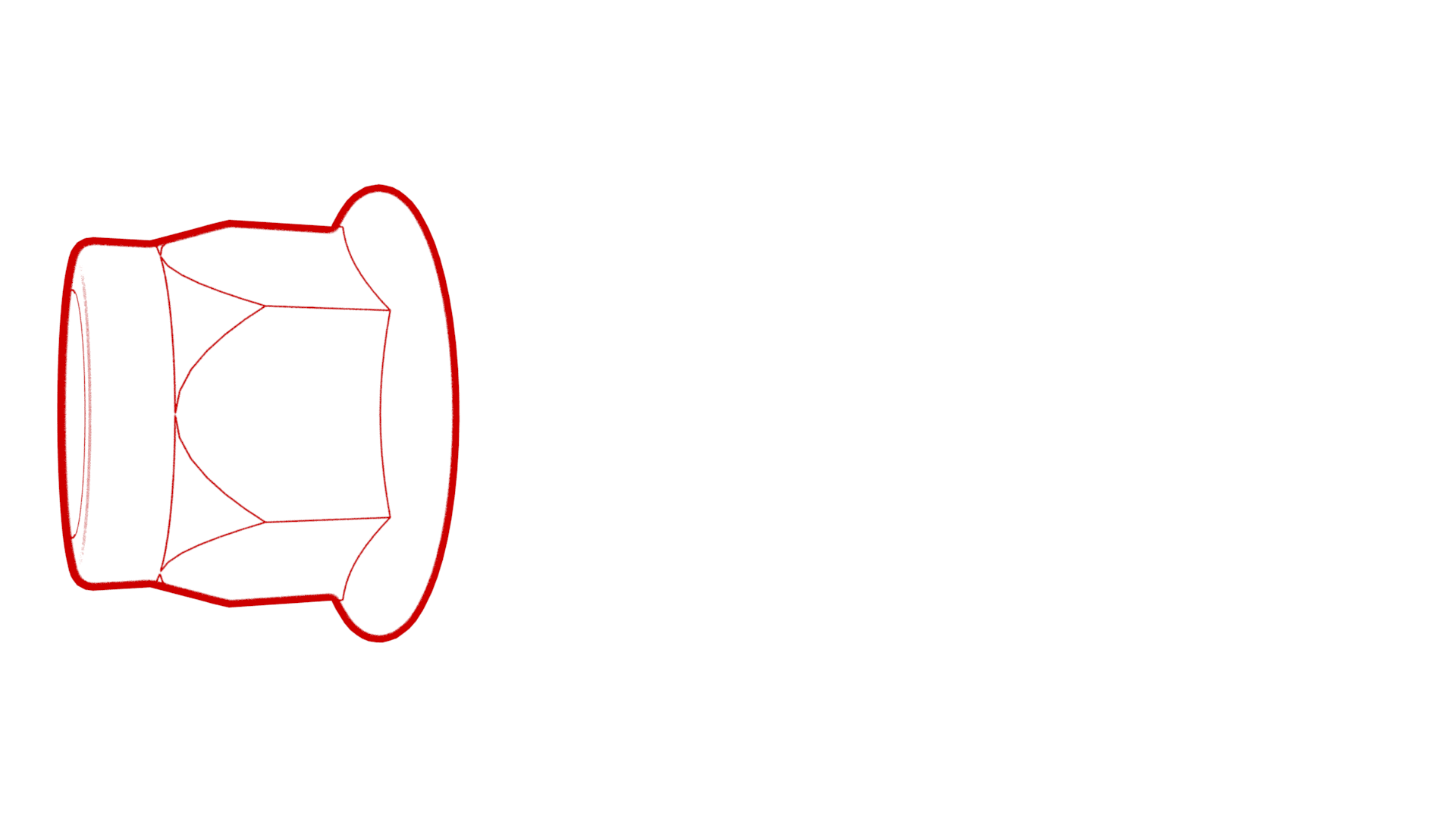

松开将正极引线固定到电池的螺母,然后将引线从电池上拆下。提示: 推荐使用以下工具:
- 10 毫米深套筒
- 1/4 英寸标准棘轮
- 4 英寸加长件
- 拆卸 12V 电池系紧带。请参阅系带 - 12V 电池(拆卸和更换)。

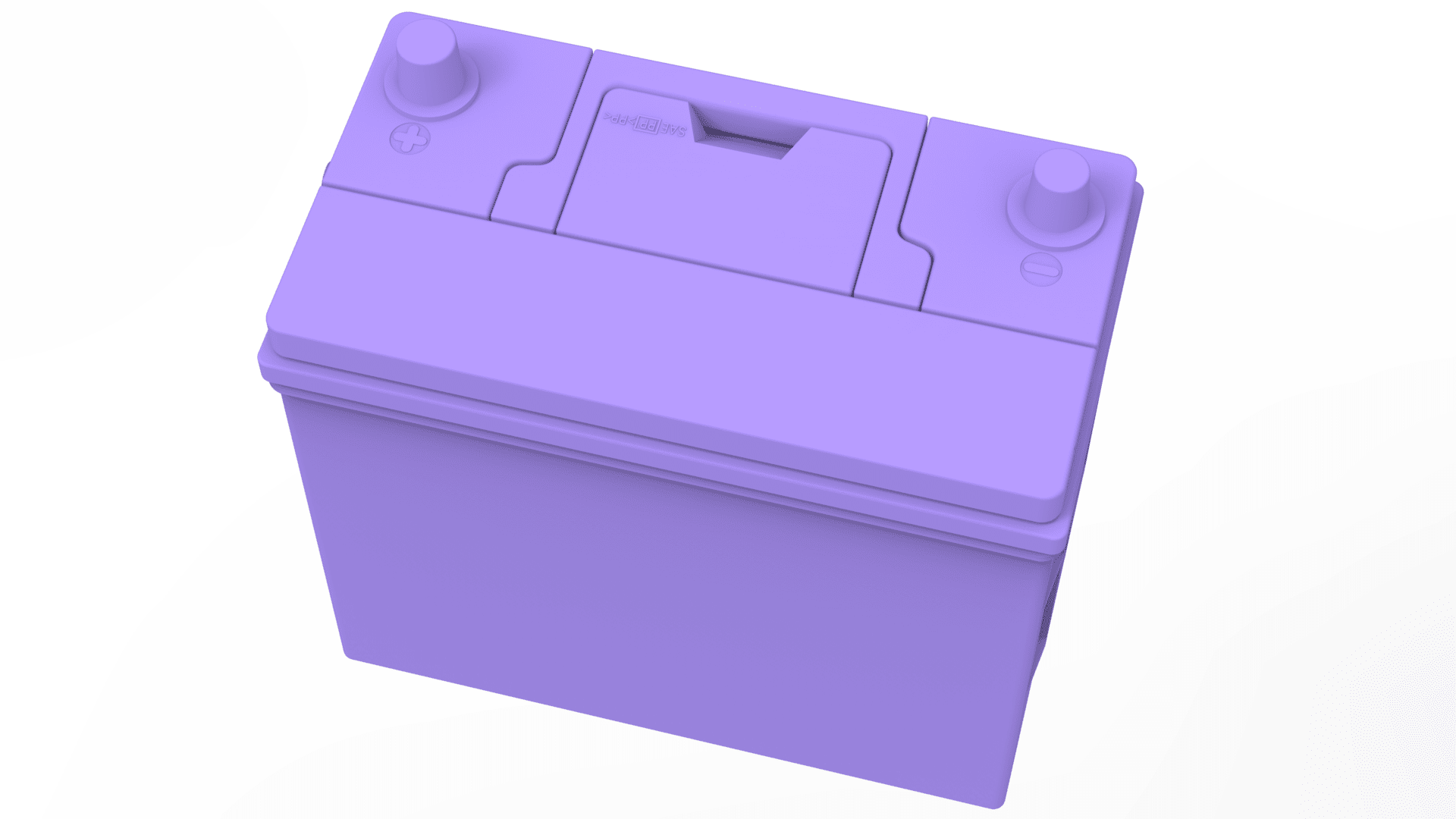

- 将电池从车辆上拆下。
- 将车辆识别号码的后 6 位数字清晰地写在拆下的电池上,以便稍后在需要时可以轻松识别。
拆卸 锂离子电池
注
可能无需更换低压锂离子电池。决定是否需要更换低压电池之前,先尝试修复低压电池。更多相关信息,请参阅 Toolbox 文章6249900。
- 拆下高效分子空气 (HEPA) 过滤器。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)(拆卸和更换)。
- 在中央显示器上关闭车辆电源。
-
将低压电池连接器从低压电池上断开:松开绿色锁片,按压黑色连接器(如适用,在16V 电池上),然后将黑色连接器锁向外拉动以松开连接器,最后向上拉动以断开连接器。
- 断开紧急响应回路。
- 等待 2 分钟,使电气系统完全放电。
-

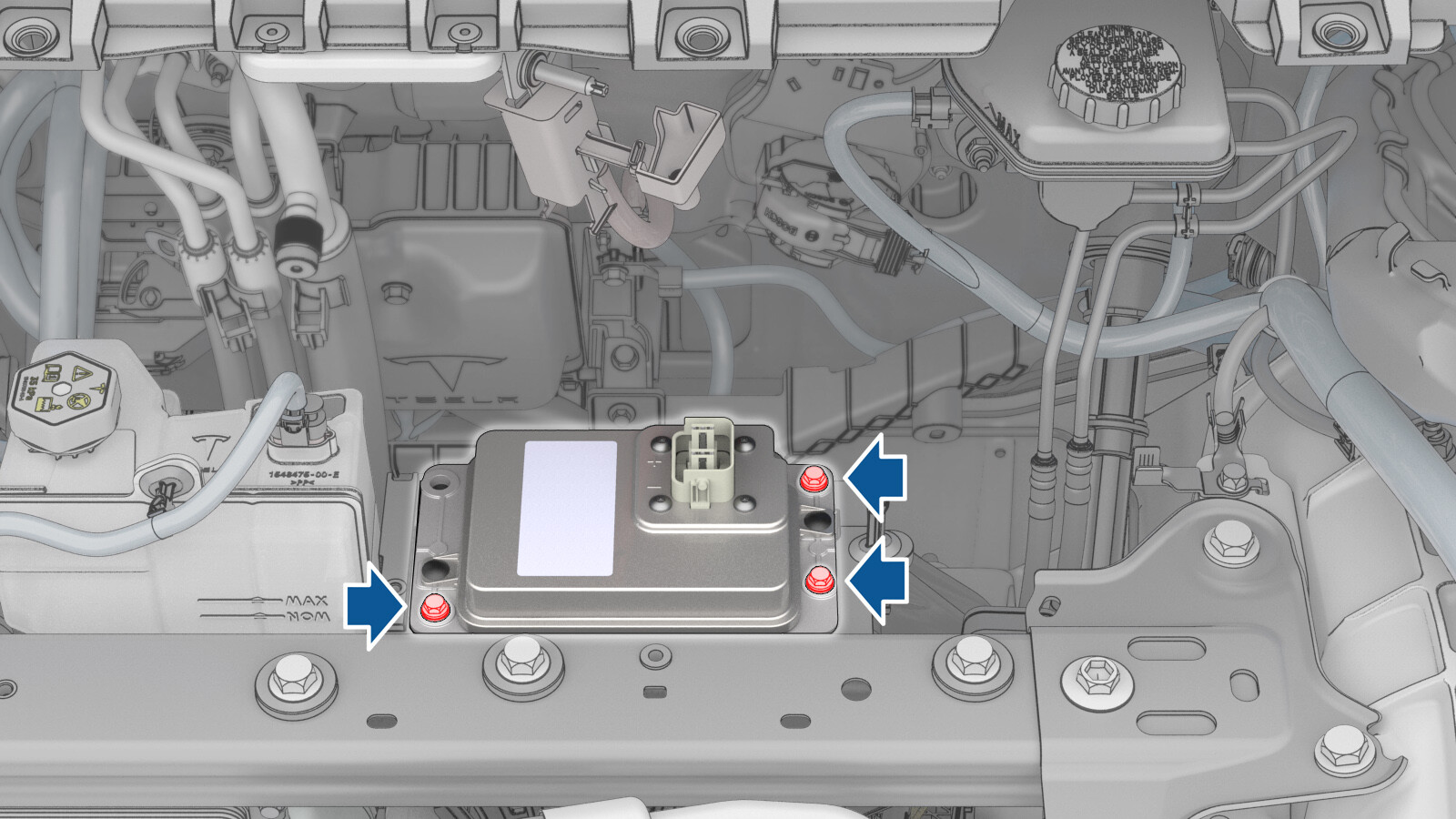

拆下将低压电池固定到车辆的螺栓(3 个)。
注早期生产的车辆可能配备 M6 螺栓(扭矩为 10 Nm),后期生产的车辆配备 M8 螺栓(扭矩为 6 Nm)。
- 将低压电池从车辆上拆下。
安装 铅酸电池
安装程序与拆卸程序相反,以下各项除外:
警告
安装新的 12V 电池之前,请确保新电池的开路电压 (OCV) 在 12.6V 以上。如果开路电压介于 12.4V 和 12.6V 之间,请重新对新电池进行充电。必须弃置开路电压低于 12.4V 的电池。
- 如果要将 Clarios (Varta) 12V 电池更换为 AtlasBX 12V 电池(或相反),请更新车辆配置。注此项配置更新只能在车辆软件版本为 2023.32 或更高的车辆上执行。注如果需要更新配置,请将校正代码 91022407(车辆配置更新)单独添加至到店保养。
- 解锁车辆网关。请参阅网关(解锁)。
- 在“维护模式”菜单中,转至 。
- 选择所安装电池的类型,然后点击Change Battery Type to Selected。
- 阅读提示,点击Run,然后等待例行程序完成。
安装 锂离子电池
-
安装将低压电池固定到车辆的螺栓(3 个)。注早期生产的车辆可能配备 M6 螺栓(扭矩为 10 Nm),后期生产的车辆配备 M8 螺栓(扭矩为 6 Nm)。
- 连接紧急响应回路。
-
将低压电池连接器与低压电池相连:插入连接器,将黑色连接器锁向内推动以接合连接器,待连接器锁完全紧固后,卡入绿色锁片。
注如果车辆在连接低压电池后未通电,请使用经核准的外部电源为车辆通电。
- 进入“维护模式”。请参阅维护模式。
- 解锁车辆网关。请参阅网关(解锁)。
-
在车辆触摸屏上,点击Run ,以启动例行程序。
,再点击警告车辆软件必须为 FW 2023.44 或更高版本。注例行程序完成后,Mosfet 和 ECPA 会立即Closed。
-
仅在用于更换的电池类型为 CATL_LI_ION 时: 重新安装车辆软件。请参阅软件重新安装 - 触摸屏。
注读取电池配置的方法:维护 UI 界面> Low Voltage > Power Distribution > Li-Ion LV battery > Config。
- 安装高效分子空气 (HEPA) 过滤器。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)(拆卸和更换)。
