滤清器 - 驾驶室（拆卸和更换）

校正代码 18100102 0.18 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2024 年 6 月 6 日：为软件版本为 2024.14+ 的车辆添加了驾驶室滤清器健康分数重置。
  • 2024 年 4 月 9 日：更新了程序，以适应带顶部和底部螺钉的驾驶室滤清器盖板。

扭矩规格

表 1. 扭矩规格： 滤清器 - 驾驶室（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将驾驶室滤清器盖固定到 HVAC 模块的螺钉
1.2 Nm (.9 lbs-ft)
  • 6 毫米套筒
 重复使用

拆卸

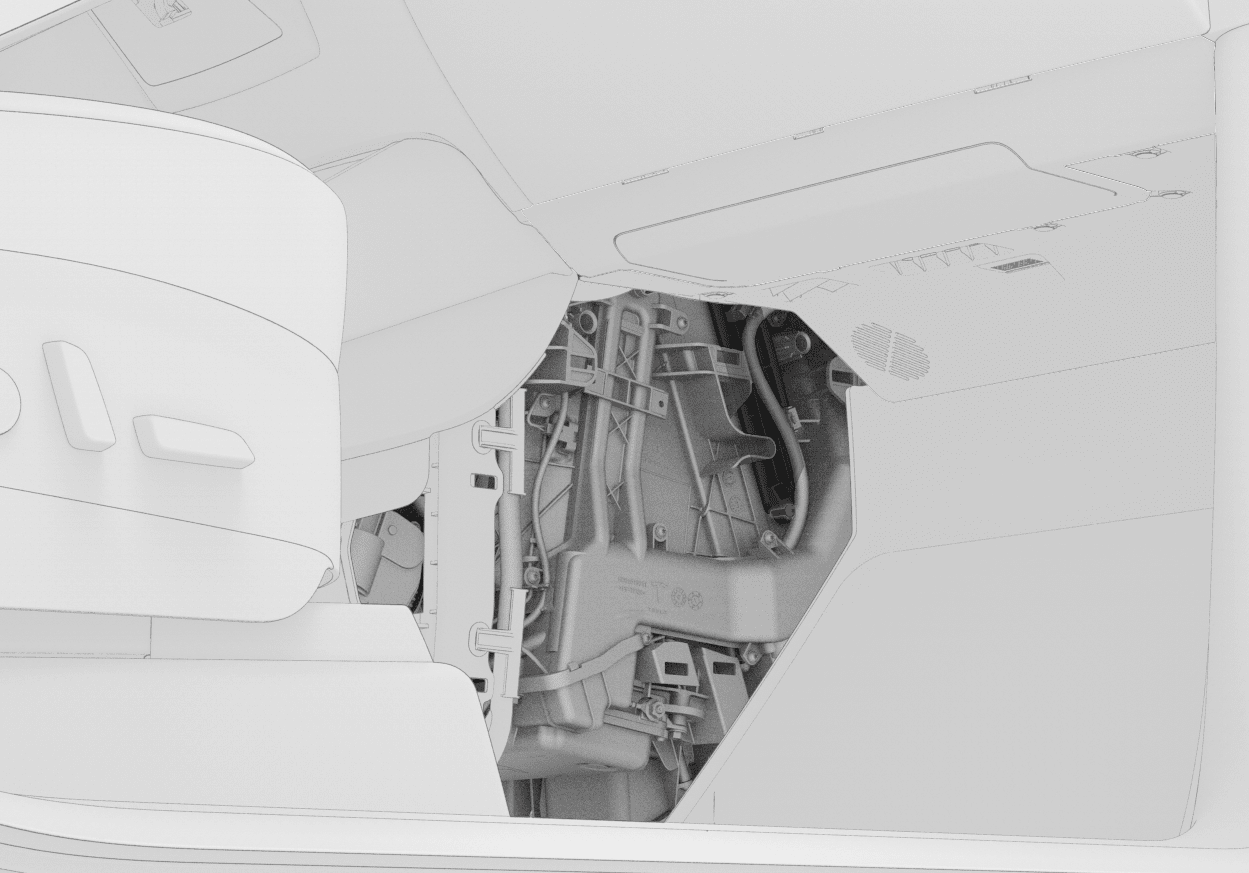

图 1. 带顶部螺钉的驾驶室滤清器盖板的动态展示

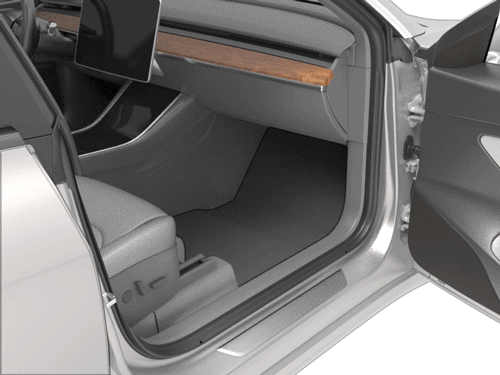

图 2. 带底部螺钉的驾驶室滤清器盖板的动态展示
  1. 拆卸中控台右侧面板处地毯。请参阅侧板 - 中控台 - 左侧（拆卸和更换）。
  2. 使用卡子工具拆下锁片；将右侧脚部空间总成从仪表板上松开。
  3. 检查驾驶室滤清器盖板固定到 HVAC 单元的方式。
  4. 如果驾驶室滤清器盖板用锁片固定：松开驾驶室滤清器盖板底部的锁片，然后将盖板从 HVAC 单元上拆下。
  5. 如果驾驶室滤清器盖板用顶部螺钉固定：拆卸副驾位脚部空间盖板。请参阅罩 - 脚部空间 - 副驾位 (LHD)（拆卸和更换）。
  6. 如果驾驶室滤清器盖板用顶部螺钉或底部螺钉固定：拆卸将驾驶室滤清器盖板固定到 HVAC 单元的螺钉，然后将盖板从单元上拆下。
    提示
    推荐使用以下工具
    • 6 毫米套筒
  7. 将滤清器锁片向外折叠，然后将上部滤清器从滤清器外壳中拉出。
  8. 拆卸上部滤清器，然后将下部滤清器向上提起并从滤清器外壳中拉出。

安装

  1. 将下部滤清器安装到滤清器外壳中，注意使箭头指向车辆后部。
  2. 将上部滤清器安装到滤清器外壳中，注意使箭头指向车辆后部，然后将滤清器锁片向内折叠。
  3. 如果驾驶室滤清器盖板用顶部螺钉或底部螺钉固定：将驾驶室滤清器盖板安装到 HVAC 单元上，然后安装将驾驶室滤清器盖板固定到 HVAC 单元的螺钉。
    1.2 Nm (.9 lbs-ft)
    注
    紧固盖板前，先接合下部盖板锁片。
    提示
    推荐使用以下工具
    • 6 毫米套筒
  4. 如果驾驶室滤清器盖板用顶部螺钉固定：安装副驾位脚部空间盖板。请参阅罩 - 脚部空间 - 副驾位 (LHD)（拆卸和更换）。
  5. 如果驾驶室滤清器盖板用锁片固定：将驾驶室滤清器盖板上部锁片安装到 HVAC 单元卡槽中，然后安装驾驶室滤清器盖板下部锁片。
  6. 安装中控台右侧面板处地毯。请参阅侧板 - 中控台 - 左侧（拆卸和更换）。
  7. Check whether the vehicle cabin and HEPA filter health score requires reset: On the vehicle touchscreen, touch Controls (vehicle icon) > Software, and then scroll down to display the vehicle software version.
    • If the vehicle software version is older than 2024.14, the cabin filter health score does not need to be reset. Skip to the next step in this procedure.
    • If the vehicle software version is 2024.14 or newer:
      1. Enable Service Mode. See 维护模式.
      2. If the cabin filter was replaced: In the Service Mode menu, touch Thermal (snowflake icon) > HVAC > Right, and then touch Cabin Filter > Reset Cabin Filter Score.
      3. If the HEPA filter elements or assembly were replaced, touch HEPA Filter > Reset HEPA Filter Score.
      4. The cabin and/or HEPA filter health score is now reset. Continue to the next step in this procedure.

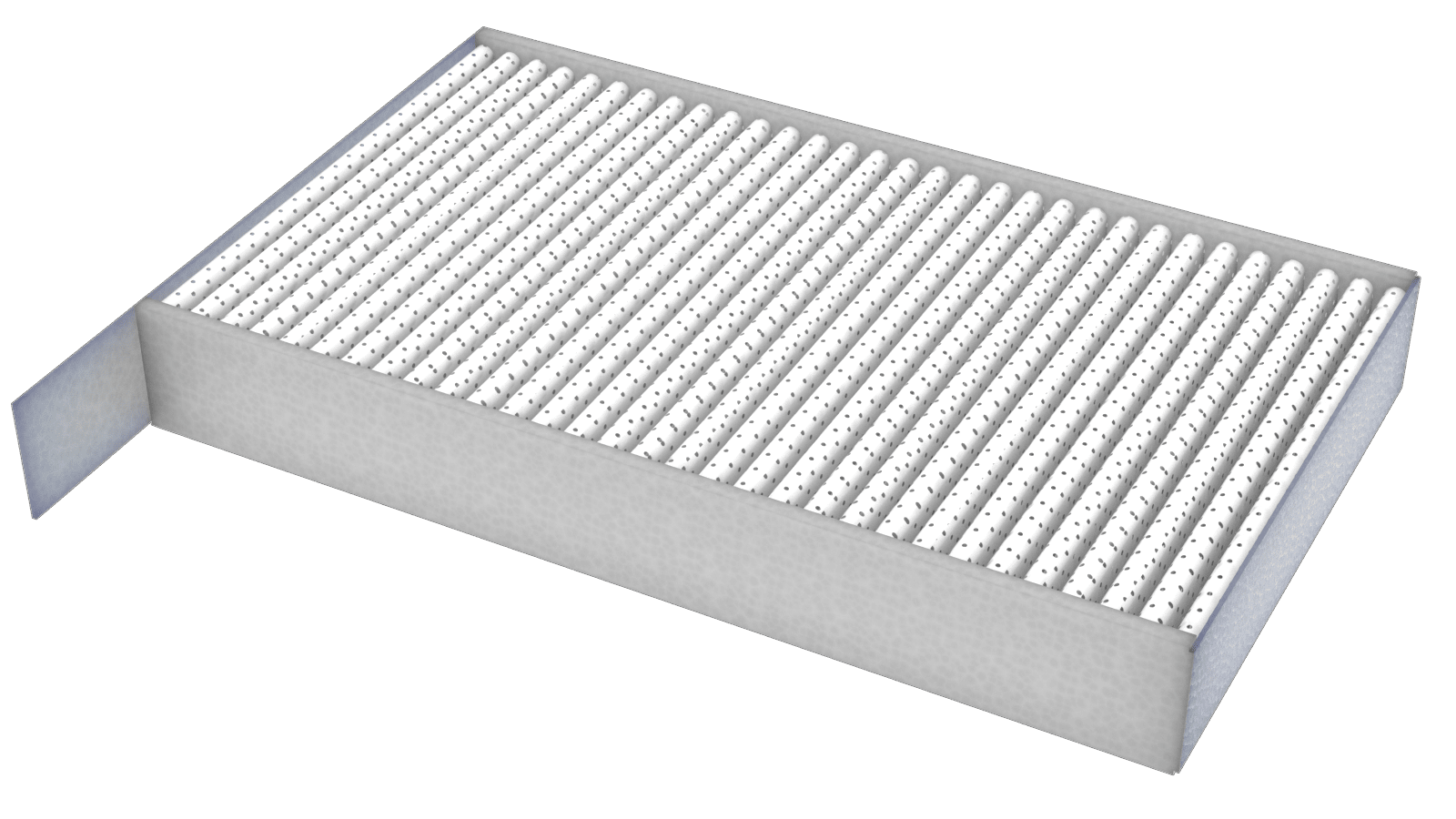

    图 3. Reset cabin filter health score for Model Y

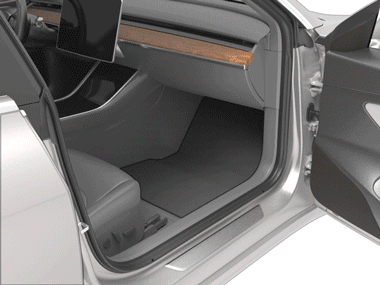

    图 4. Reset HEPA filter health score for Model Y
