盖板总成 - 充电接口(北美)(拆卸和更换)

校正代码 44011502 0.66 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 10 月 27 日:将充电接口至车身螺栓扭矩更新至 9 Nm。

拆卸

  1. 打开所有四个车门。
  2. 通过触摸屏打开掀背尾门、充电接口盖板和前备箱盖。
  3. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  4. 断开低压电源。请参阅12V/低压电源(断开和连接)
  5. 执行充电接口电压检查。请参阅充电接口电压检查
  6. 松开左后车门密封条下部。
  7. 从前部向后部操作,松开将左后门槛饰板固定到车身的卡子(5 个),然后从车上拆下饰板。
  8. 拆卸前备箱负重底板。请参阅后备箱负重底板 - 前部(拆卸和更换)
  9. 拆卸后备箱负重底板。请参阅后备箱负重底板 - 后部(拆卸和更换)
  10. 拆卸后备箱门槛饰板。请参阅饰板 - 门槛 - 后备箱(拆卸和更换)
  11. 拆卸后备箱左侧负重底板支架。请参阅支架 - 后备箱负重底板- LH(拆卸和更换)
  12. 拆卸后备箱左侧挂袋支架。请参阅支架 - 后备箱挂袋 - LH(拆卸和更换)
  13. 拆卸后备箱左侧饰板。请参阅饰板 - 侧 - 后备箱 - LH(拆卸和更换)
  14. 将左侧 C 柱上饰板与 C 柱分开。请参阅饰板 - C 柱 - 上 - LH(拆卸和更换)
    Informational PurposesAn informational icon, calling your attention
    无需完全拆下饰板,因为饰板可由顶篷固定。
  15. 拆卸左侧 C 柱支架。请参阅支架 - C 柱 - LH(拆卸和更换)
  16. 拆卸左侧尾灯。请参阅尾灯 - LH(拆卸和安装)

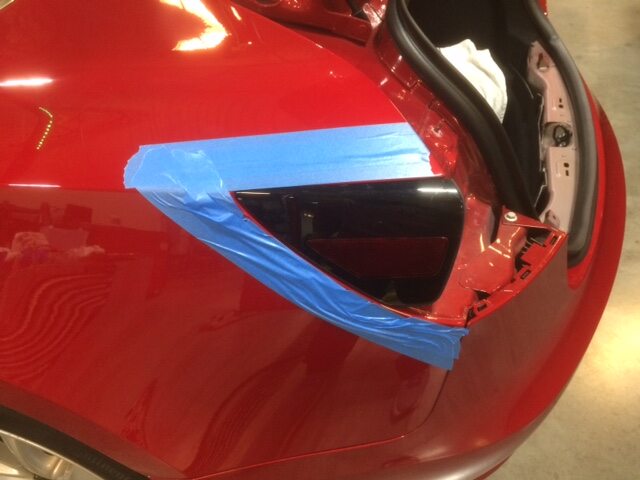

  17. 在充电接口盖板周围粘贴胶带,以保护车身涂漆。

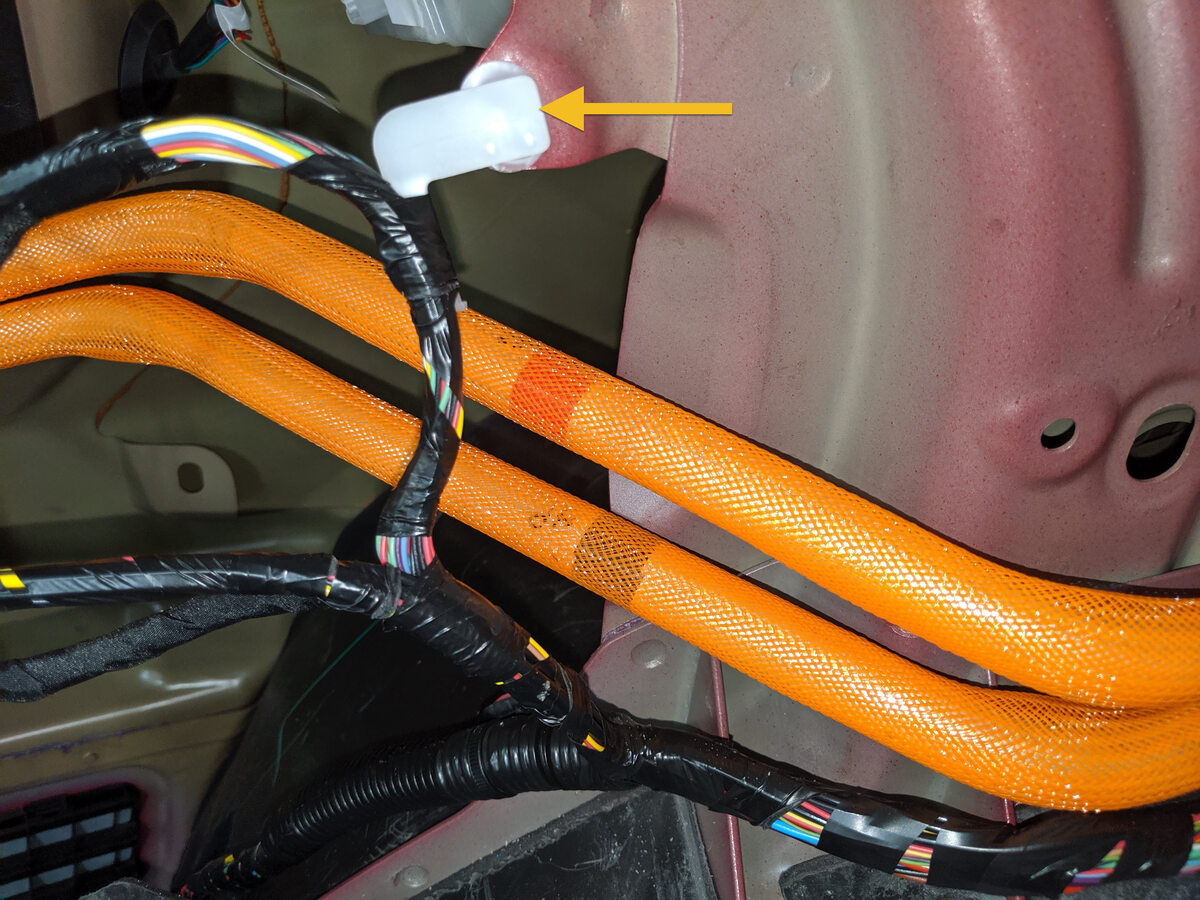

  18. 松开将电气线束固定到充电接口电子控制单元 (ECU) 附近车身的卡子。

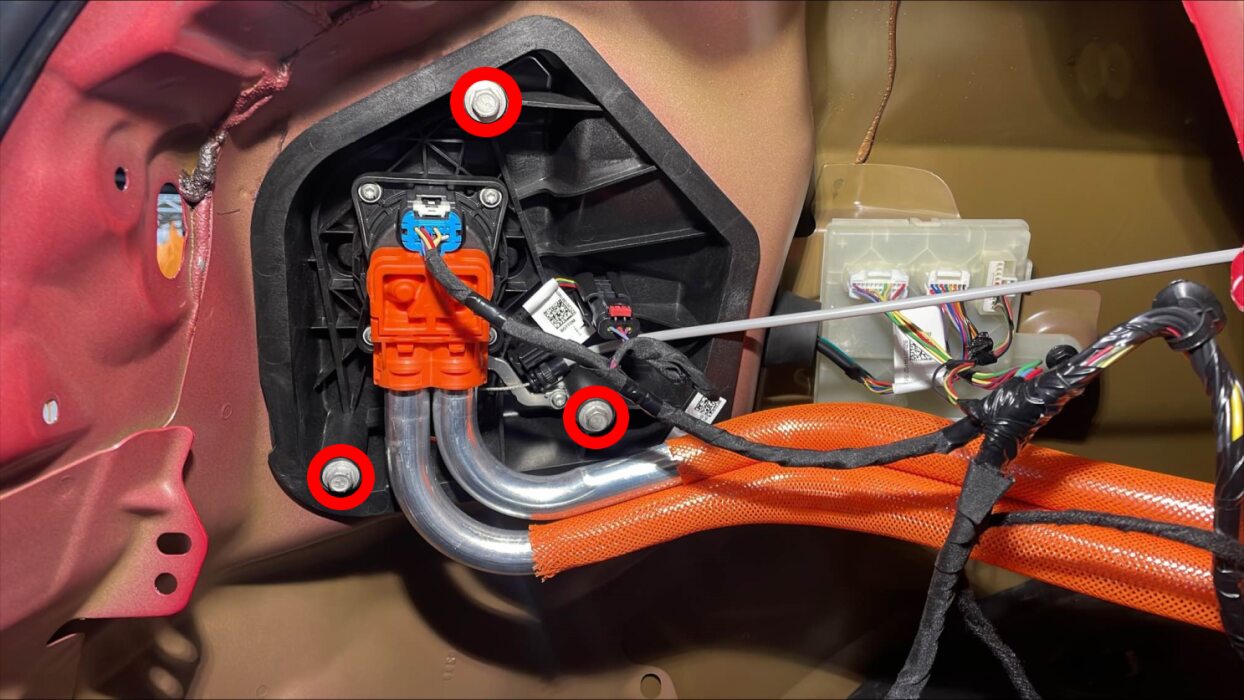

  19. 拆卸将充电接口固定到充电接口隔板的螺栓(3 个),然后将充电接口与隔板分开。

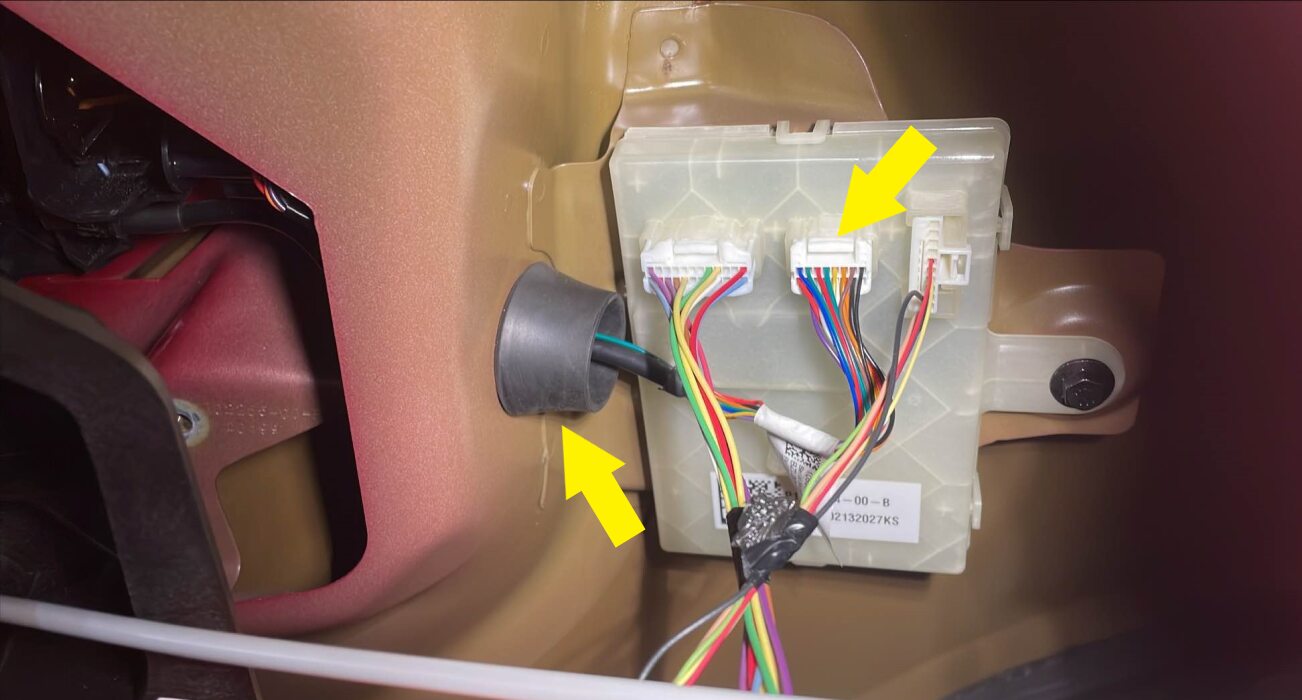

  20. 断开充电接口盖板电气线束与充电接口电子控制单元 (ECU) 连接器的连接,松开索环,然后将索环和线束穿过充电接口隔板。
  21. 松开将充电接口盖板总成固定到车身的卡子(2 个)。
    Informational PurposesAn informational icon, calling your attention
    首先松开底部右侧的卡子,并顺时针绕过充电接口盖板总成,根据需要移动充电接口盖板以便操作。
  22. 将充电接口盖板总成的底部从车身中转出,向下移动以从顶部松开,然后将充电接口盖板传动装置从开口取出。

安装

  1. 将充电接口盖板传动装置向上穿入车身的充电接口开口,向上移动以将充电接口盖板总成挂到车身上,然后将充电接口盖板总成的底部转入车身。
  2. 紧固将充电接口盖板总成固定到车身的卡子(2 个)。
  3. 将充电接口盖板电气线束和索环穿过充电接口隔板,将索环紧固到隔板上,然后将电气线束连接到充电接口电子控制单元 (ECU) 连接器。
  4. 将充电接口安装到充电接口隔板上,然后安装将充电接口固定到隔板的螺栓(3 个)。
    9 Nm (6.6 lbs-ft)
  5. 紧固将电气线束固定到充电接口电子控制单元 (ECU) 附近车身的夹子。
  6. 揭下充电接口盖板周围的胶带。
  7. 安装左侧尾灯。请参阅尾灯 - LH(拆卸和安装)
  8. 安装左侧 C 柱支架。请参阅支架 - C 柱 - LH(拆卸和更换)
  9. 安装左侧 C 柱上饰板。请参阅饰板 - C 柱 - 上 - LH(拆卸和更换)
  10. 安装后备箱左侧饰板。请参阅饰板 - 侧 - 后备箱 - LH(拆卸和更换)
  11. 安装后备箱左侧挂袋支架。请参阅支架 - 后备箱挂袋 - LH(拆卸和更换)
  12. 安装后备箱左侧负重底板支架。请参阅支架 - 后备箱负重底板- LH(拆卸和更换)
  13. 安装后备箱门槛饰板。请参阅饰板 - 门槛 - 后备箱(拆卸和更换)
  14. 安装后备箱负重底板。请参阅后备箱负重底板 - 后部(拆卸和更换)
  15. 安装前备箱负重底板。请参阅后备箱负重底板 - 前部(拆卸和更换)
  16. 将左后门槛饰板安装到车身上,然后从后向前操作,紧固将饰板固定到车身的卡子(5 个)。
  17. 紧固左后车门密封条的下部。
    Informational PurposesAn informational icon, calling your attention
    将门槛和 C 柱饰板锁片置于密封条下方。
  18. 连接低压电源。请参阅12V/低压电源(断开和连接)
  19. 通过触摸屏和充电手柄确认充电接口盖板的工作情况。
  20. 确认车辆可以正确充电。
  21. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  22. 关闭掀背尾门、前备箱盖和所有四个车门。
