尾灯 - LH(拆卸和更换)

校正代码 17402002 0.42注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤,以避免部件损坏和/或人身伤害。

拆卸

  1. 打开左后车门。
  2. 松开 LH 后车门密封条覆盖住 LH C 柱下部饰板的部分。
  3. 折叠第二排 LH 60 座椅靠背。
    Informational PurposesAn informational icon, calling your attention
    根据需要保护靠背蒙面。
  4. 拆卸后备箱负重底板。请参阅后备箱负重底板 - 后部(拆卸和更换)
  5. 拆卸前备箱负重底板。请参阅后备箱负重底板 - 前部(拆卸和更换)
  6. 拆下后备箱门槛饰板。请参阅饰板 - 门槛 - 后备箱(拆卸和更换)
  7. 拆卸后备箱左侧负重底板支架。请参阅支架 - 后备箱负重底板- LH(拆卸和更换)
  8. 拆卸后备箱左侧挂袋支架。请参阅支架 - 后备箱挂袋 - LH(拆卸和更换)
  9. 拆卸后备箱左侧侧饰板。请参阅饰板 - 侧 - 后备箱 - LH(拆卸和更换)
  10. 向上拉 LH 掀背车门缓冲止动块,将其从总成上拆下。
  11. 松开连接器锁,然后将电气线束从尾灯连接器上断开。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    如果由于进水而必须更换尾灯,请在尾灯连接器下方放置一块车间毛巾,以防损坏其他电气组件。
  12. 拆卸将尾灯固定到车辆的螺母。
    提示: 推荐使用以下工具:
    • 8 毫米 12 角深套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手(仅适用于安装程序)
  13. 将左侧尾灯总成从车辆上拆下。

安装

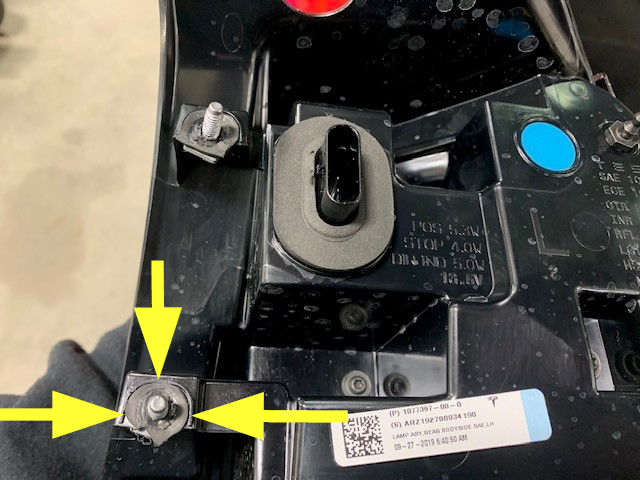

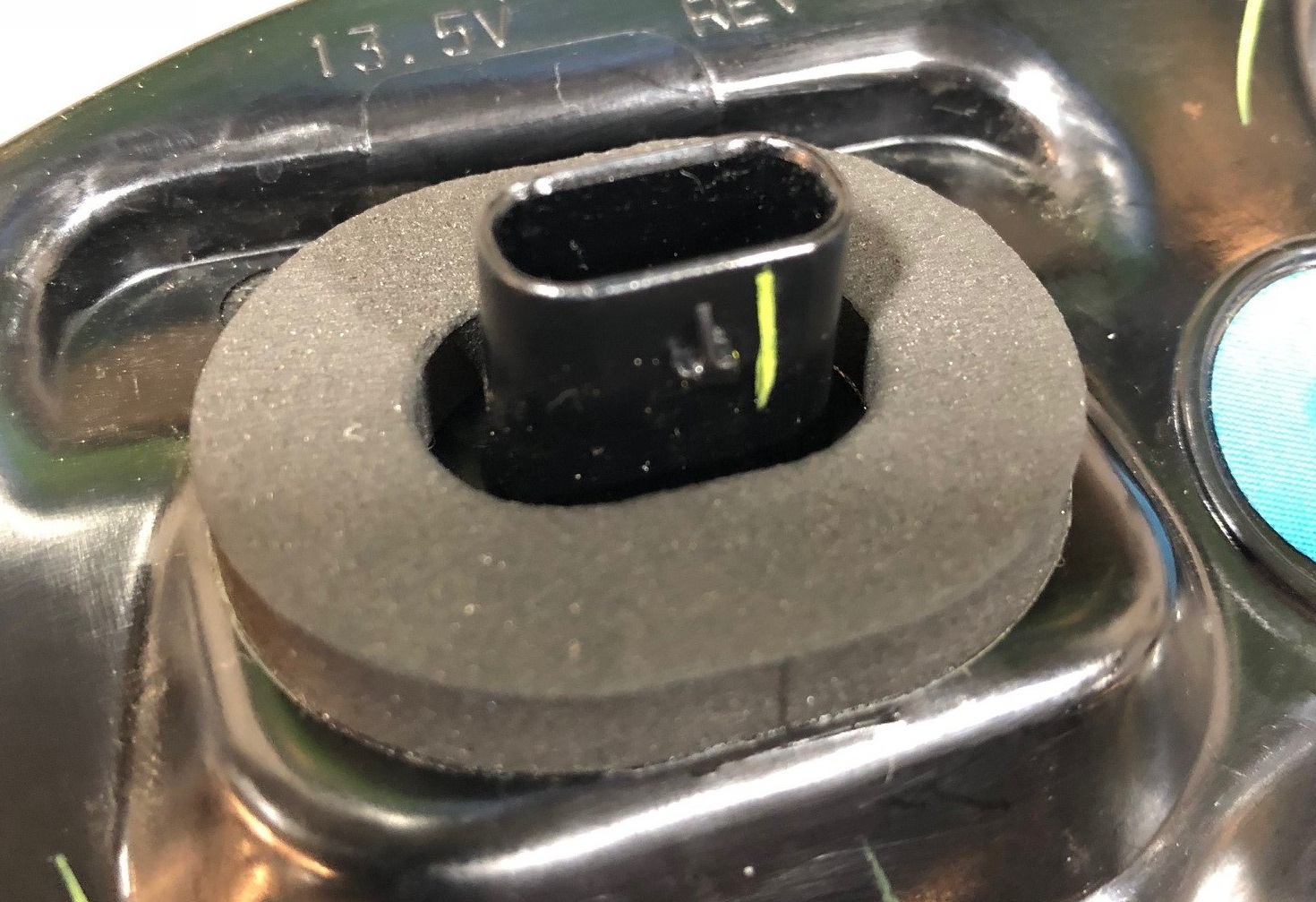

  1. 如果要重新安装同一尾灯,请更换每个尾灯安装螺栓(2 个)和尾灯电气连接器(1 个)周围的垫片。
  2. 将左侧尾灯螺柱放在索环中,然后将尾灯安装到车身上。
  3. 安装将尾灯固定到车辆的螺母(2 个)。
    3.2 Nm (2.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 8 毫米 12 角深套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手(仅适用于安装程序)
  4. 将电气线束连接到尾灯连接器,然后接合连接器锁
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    如果连接器上有红色锁片: 将红色锁片按入连接器中以接合连接器锁。
  5. 将 LH 掀背车门缓冲止动块对齐到掀背车门总成上,然后按下缓冲止动块以将其安装到总成上。
  6. 安装行李箱 LH 饰板。请参阅GUID-6E5F19EE-348A-4512-A3A7-D5094875E651.html
  7. 安装后备箱左侧挂袋支架。请参阅支架 - 后备箱挂袋 - LH(拆卸和更换)
  8. 安装左侧负重底板支架。请参阅支架 - 后备箱负重底板- LH(拆卸和更换)
  9. 安装后备箱门槛饰板。请参阅 饰板 - 门槛 - 后备箱(拆卸和更换)
  10. 安装前备箱负重底板。请参阅后备箱负重底板 - 前部(拆卸和更换)
  11. 安装后备箱负重底板。请参阅后备箱负重底板 - 后部(拆卸和更换)
  12. 关闭掀背尾门。
  13. 重新粘贴 LH 后车门密封条覆盖 LH C 柱下部饰板的部分。
  14. 关闭左后车门。
  15. 将装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3(连接和断开)
  16. 在 Toolbox 中,根据更换的尾灯执行以下操作之一。
    • 左侧尾灯 - 点击Actions选项卡,在搜索字段中输入 "VCLEFT",点击TEST-RESET_VCLEFTSearch for routine in ToolboxVCLEFT UDS ECU ResetLow Voltage / Power Distribution - Reset VCLEFTChassis / SCCM - Reset VCLeftMid Voltage / Power Distribution - Reset VCLEFT,点击Run,然后等待例行程序完成。
    • 右侧尾灯 - 点击Actions选项卡,在搜索字段中输入 "VCRIGHT",点击TEST-RESET_VCRIGHTSearch for routine in ToolboxVCRIGHT UDS ECU ResetLow Voltage / Power Distribution - Reset VCRIGHTMid Voltage / Power Distribution - Reset VCRIGHT,点击Run,然后等待例行程序完成。
  17. 断开装有 Toolbox 3 的笔记本电脑与车辆的连接。请参阅Toolbox 3(连接和断开)
