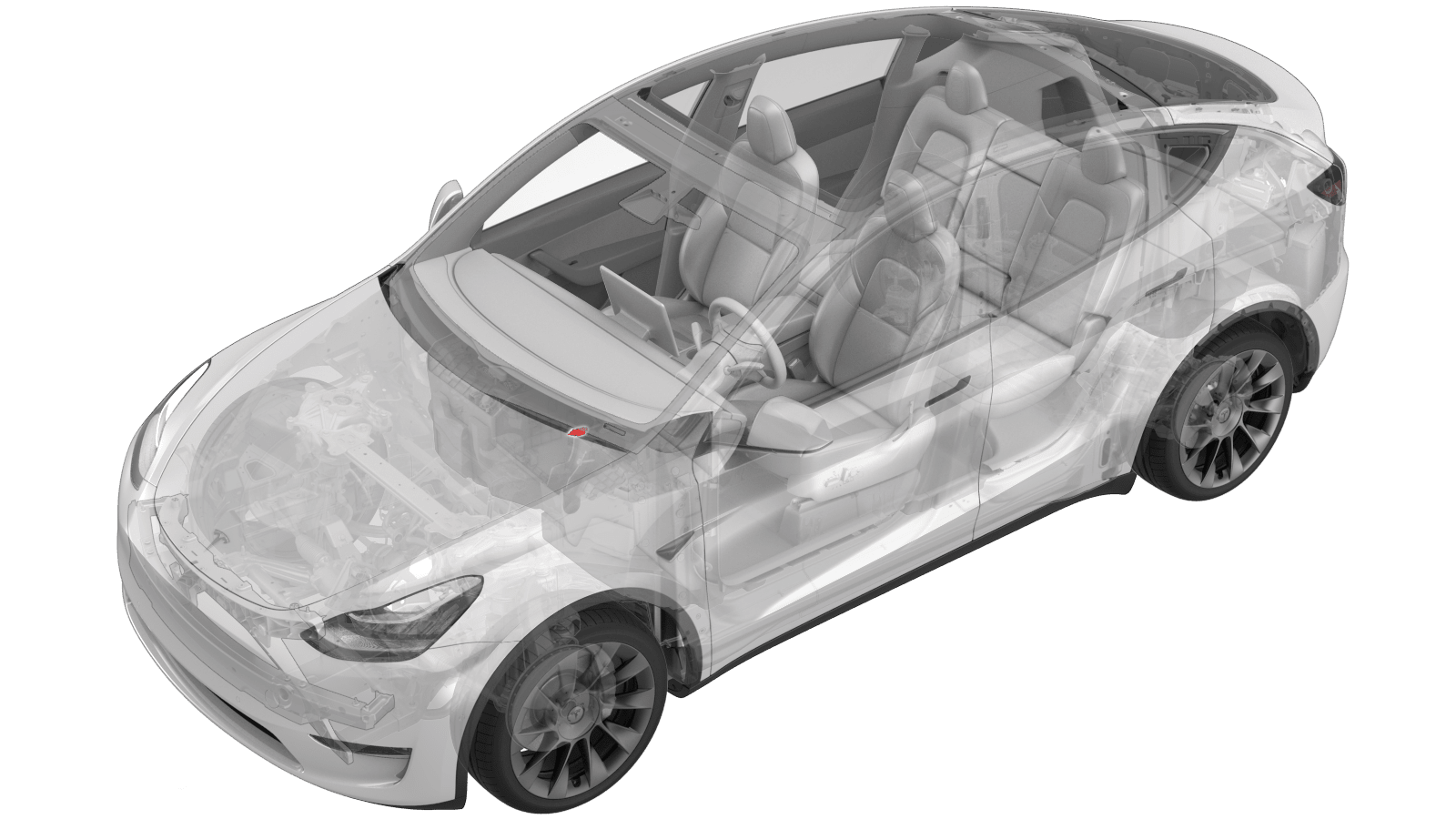

开关 - 制动灯(拆卸和更换)

校正代码 33252002 0.30 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  2. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  3. 拆卸中控台左侧面板处地毯。请参阅侧板 - 中控台 - LH(拆卸和更换)
  4. 拆卸驾驶位脚部空间盖板。请参阅盖板 - 脚部空间 - 驾驶位(拆卸和更换)
  5. 拆卸驾驶位膝部气囊。请参阅气囊 - 膝部 - 驾驶位(拆卸和安装)
  6. 拆卸左侧脚部空间风管。请参阅风管 - 脚部空间 - LH(拆卸和更换)
  7. 断开电气线束与制动灯开关连接器的连接。
  8. 将制动灯开关逆时针转动 45 度,然后从加速和制动踏板总成上拆下制动灯开关。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    拆卸制动灯开关后,请勿使任何物品接触、碰撞、击打或按压制动踏板,直至将制动灯开关安装牢固。

安装

  1. Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿使任何物品接触、碰撞、击打或按压制动踏板,直至将制动灯开关安装牢固。
  2. 确保在开始安装制动开关前满足以下条件:
    • 必须在安装制动开关前,在车辆上安装制动助力器和制动踏板。
    • 制动踏板处于原位(未踩下)。
  3. 将制动灯开关轻轻地推入卡子,直至停止。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    推入时请勿用力过猛,以免制动踏板发生移动。如果制动踏板已经移动,则需拆下制动灯开关并重复此步骤。
  4. 将开关顺时针转动 45 度,使制动灯开关固定在加速和制动踏板总成中。
    Informational PurposesAn informational icon, calling your attention
    确保制动开关电气连接器释放锁片朝向车辆右侧,连接器针脚直立。
  5. 将电气线束与制动灯开关连接器相连,然后执行推拉推测试,确保连接紧固。
  6. 安装左侧脚部空间风管。请参阅风管 - 脚部空间 - LH(拆卸和更换)
  7. 安装驾驶位膝部气囊。请参阅气囊 - 膝部 - 驾驶位(拆卸和安装)
  8. 安装驾驶位脚部空间盖板。请参阅盖板 - 脚部空间 - 驾驶位(拆卸和更换)
  9. 安装中控台左侧面板处地毯。请参阅侧板 - 中控台 - LH(拆卸和更换)
  10. 重新连接 12V 电源。请参阅12V/低压电源(断开和连接)
  11. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
