冷却液泵 - 高压电池（双电机）（拆卸和更换）

校正代码 18308512 0.66 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2025-12-09: 变更了动力总成冷却液泵和高压电池冷却液泵的示意图。
  • 2025-07-28: 添加了冷却液泵类型配置步骤。
  • 2024 年 4 月 25 日：更新了 UI 界面例行程序。

拆卸

  1. 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
  2. 拆下HEPA 空调滤清器总成。请参阅 总成 - 过滤器 - HEPA 空调滤清器（拆卸和更换）。
  3. 将车辆置于“维护模式”。请参阅 维护模式。
  4. 解锁车辆网关。请参阅 网关（解锁）。
  5. 在触摸屏上，点击Service Mode > Thermal > Coolant System > Coolant Fill/Drain，选择Run，然后等待例行程序完成。
  6. 断开 12V 电源。请参阅 12V/低压电源（断开和连接）。
  7. 拆下新鲜空气进气槽。请参阅 槽 - 新鲜空气进气（拆卸和更换）。

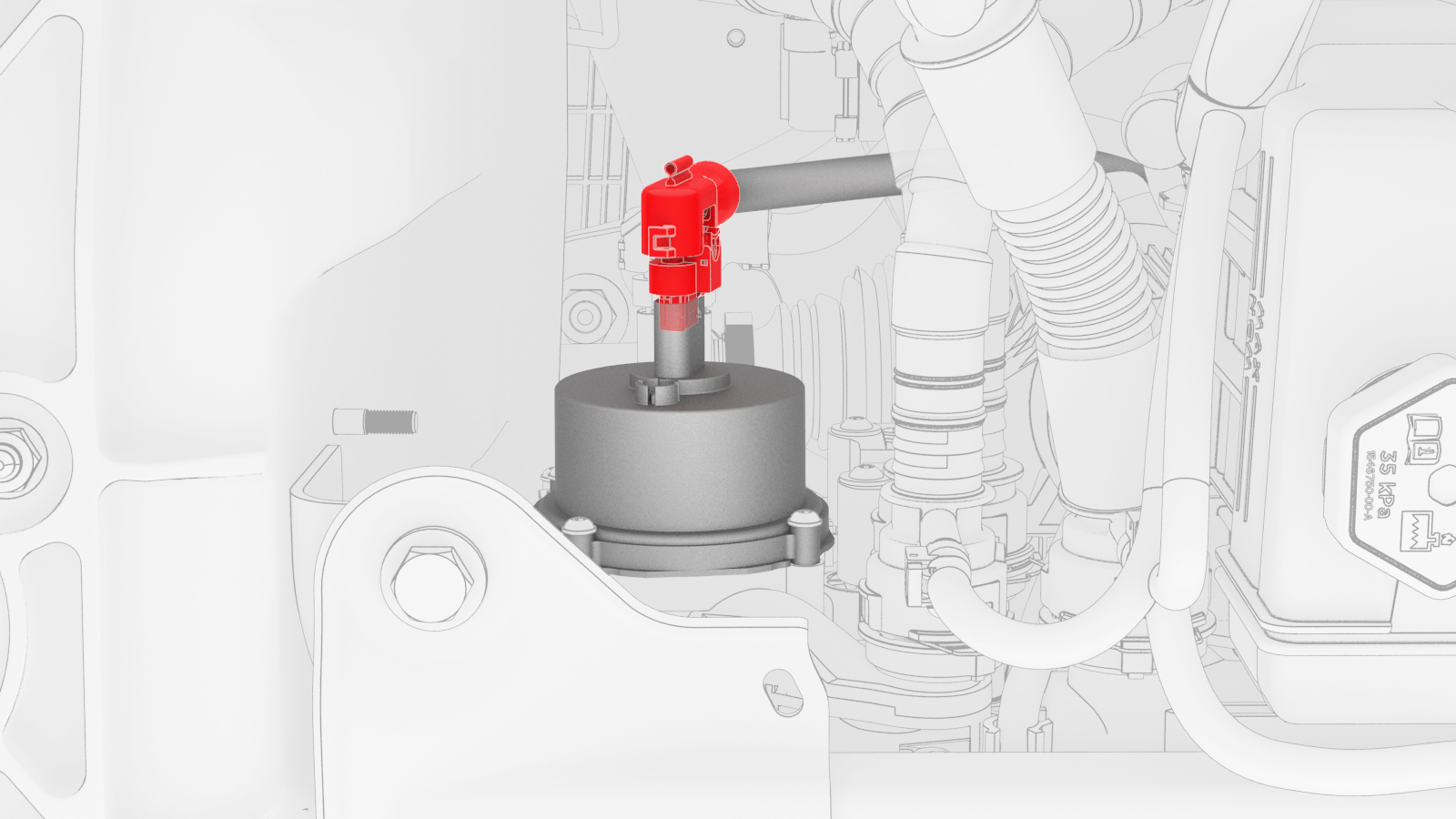

  8. 松开连接器锁，然后断开动力总成冷却液泵连接器的电气线束连接。
    注
    拉动红色锁片以松开连接器锁，然后拉动连接器以将其断开。
    提示
    在电气连接器上粘贴遮蔽胶带，并在胶带上标明泵的位置。
  9. 松开连接器锁，然后断开高压电池冷却液泵连接器的电气线束连接。
    注
    拉动红色锁片以松开连接器锁，然后拉动连接器以将其断开。
    提示
    在电气连接器上粘贴遮蔽胶带，并在胶带上标明泵的位置。
  10. 拆卸前流线型护板。请参阅 面板 - 流线型护板 - 前（非结构化电池组）（拆卸和更换）。
  11. 在高压电池冷却液泵下方放置一个冷却液排放容器。
  12. 拆下将高压电池冷却液泵固定到超级歧管的螺栓（4 个），然后将冷却液泵从超级歧管上拆下。
    注
    务必随泵一起拆下内侧和外侧 O 型环。
    提示
    推荐使用以下工具：
    • 梅花 T20 套筒

安装

  1. 拆下并弃用超级歧管上待安装冷却液泵处的 O 型环；如有碎屑，也请清除。
  2. 确保将新 O 型环安装到新冷却液泵上。
  3. 使用硅基润滑剂润滑 O 型环。
  4. 将冷却液泵出口置于向上位置，然后将冷却液泵插入超级歧管。
  5. 确保冷却液泵完全置于超级歧管中。
  6. 手动拧紧螺栓（4 个），将冷却液泵固定到超级歧管。
    提示
    为便于安装，请先安装右上角的螺栓。
  7. 取走车辆下方的冷却液排放容器。
  8. 安装前部流线型护板。请参阅 面板 - 流线型护板 - 前（非结构化电池组）（拆卸和更换）。
  9. 降下车辆，直至轮胎与地面接触。
  10. 以交叉方式紧固冷却液泵螺栓（4 个）。
    1.8 Nm (1.3 lbs-ft)
    提示
    推荐使用以下工具：
    • 梅花 T20 套筒
  11. 将电气线束连接到高压电池冷却液泵连接器，然后接合连接器锁片。
    警告
    确保在此泵的位置重新连接正确的电气连接器。
  12. 将电气线束连接到动力总成冷却液泵连接器，然后接合连接器锁片。
    警告
    确保在此泵的位置重新连接正确的电气连接器。
  13. 执行冷却系统真空重新加注程序。请参阅 冷却系统（真空再加注）。
  14. 连接 12V 电源。请参阅 12V/低压电源（断开和连接）。
  15. 解锁车辆网关。请参阅 网关（解锁）。
  16. 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击Thermal > Stop Thermal Fill Drain，然后等待例行程序完成。
  17. 将车辆置于“维护模式增强版”。
    1. 将车辆识别号码 (VIN) 后六位输入车辆 Ops 移动应用程序。
    2. 从列表中选择车辆。
    3. 滑向左侧，然后选择Enable Service Mode Plus。
  18. 点击Thermal > Actions > Thermal Configurations > coolantPumpType，以检查当前冷却液泵配置。如果配置不是 DUAL_MIX，请将其更改为 DUAL_MIX。
  19. 点击Coolant System > Run Coolant Pumps Identification > Run，例行程序完成后立即关闭页面。
  20. 点击Coolant System > Coolant Purge > Run，例行程序完成后立即关闭页面。
  21. 检查冷却液液位，必要时加满，然后安装冷却液罐罐盖。
    注
    确保冷却液液位处于 "Max" 线处。
  22. 安装新鲜空气进气槽。请参阅 槽 - 新鲜空气进气（拆卸和更换）。
  23. 将车辆从举升机上移走。
  24. 在触摸屏上，长按Exit Service Mode按钮以退出“维护模式增强版”。
