轮毂轴承 - 前 - LH(双电机)(拆卸和更换)

校正代码 31010802 0.42 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 11 月 3 日:由于更新了轮毂拉拔器工具,相应地变更了拆卸制动盘螺栓的步骤顺序。
  • 1096075-00-A 液压轮毂拉拔器工具
  • 1062500-00-A 磁场观察器卡片

扭矩规格

表 1. 扭矩规格轮毂轴承 - 前 - LH(双电机)(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
左前驱动单元半轴螺母
300 Nm (221.2 lbs-ft)
  • 32 毫米深冲击套筒
更换
将左前制动盘固定到左前轮毂轴承的螺栓
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒
  • 2 英寸加长件
  • 棘轮/扭矩扳手
重复使用
将前制动软管支架固定到左前转向节的螺栓
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 4 英寸加长件
重复使用
将左前制动钳固定到左前转向节的螺栓
94 Nm (69.3 lbs-ft)
  • 外梅花套筒 E18
更换
将左前轮毂轴承固定到左前转向节的螺栓
85 Nm (62.7 lbs-ft)
  • 18 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 3 英寸加长件
重复使用

拆卸

  1. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机
  2. 如果配有左前车轮中心盖,则需将其拆下。请参阅盖 - 轮毂(拆卸和更换)
  3. 松开左前驱动单元半轴螺母。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 长断路器杆
    • 32 毫米深冲击套筒
  4. 松开左前轮毂螺母。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    仅可使用手动工具拆卸或安装紧固件。请勿使用冲击或电动工具。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    使用六角套筒。请勿使用 12 角套筒或专用套筒。
  5. 拆卸左前车轮。请参阅轮毂总成(拆卸和安装)
  6. 拆卸并弃置左前驱动单元半轴螺母和垫圈。
    Informational PurposesAn informational icon, calling your attention
    垫圈固定在螺母上。
  7. 将液压轮毂拉拔器工具 (1096075-00-A) 放置在左前车轮支柱上,然后手动拧紧轮毂螺母(5 个)。
  8. 将左前驱动单元半轴从左前轮毂总成上分离。
    Informational PurposesAn informational icon, calling your attention
    将轮毂固定在适当位置,同时顺时针转动液压轮毂拉拔器工具把手,将左前驱动单元半轴从轮毂总成上分离。
  9. 从左前车轮支柱上拆下轮毂拉拔器工具。

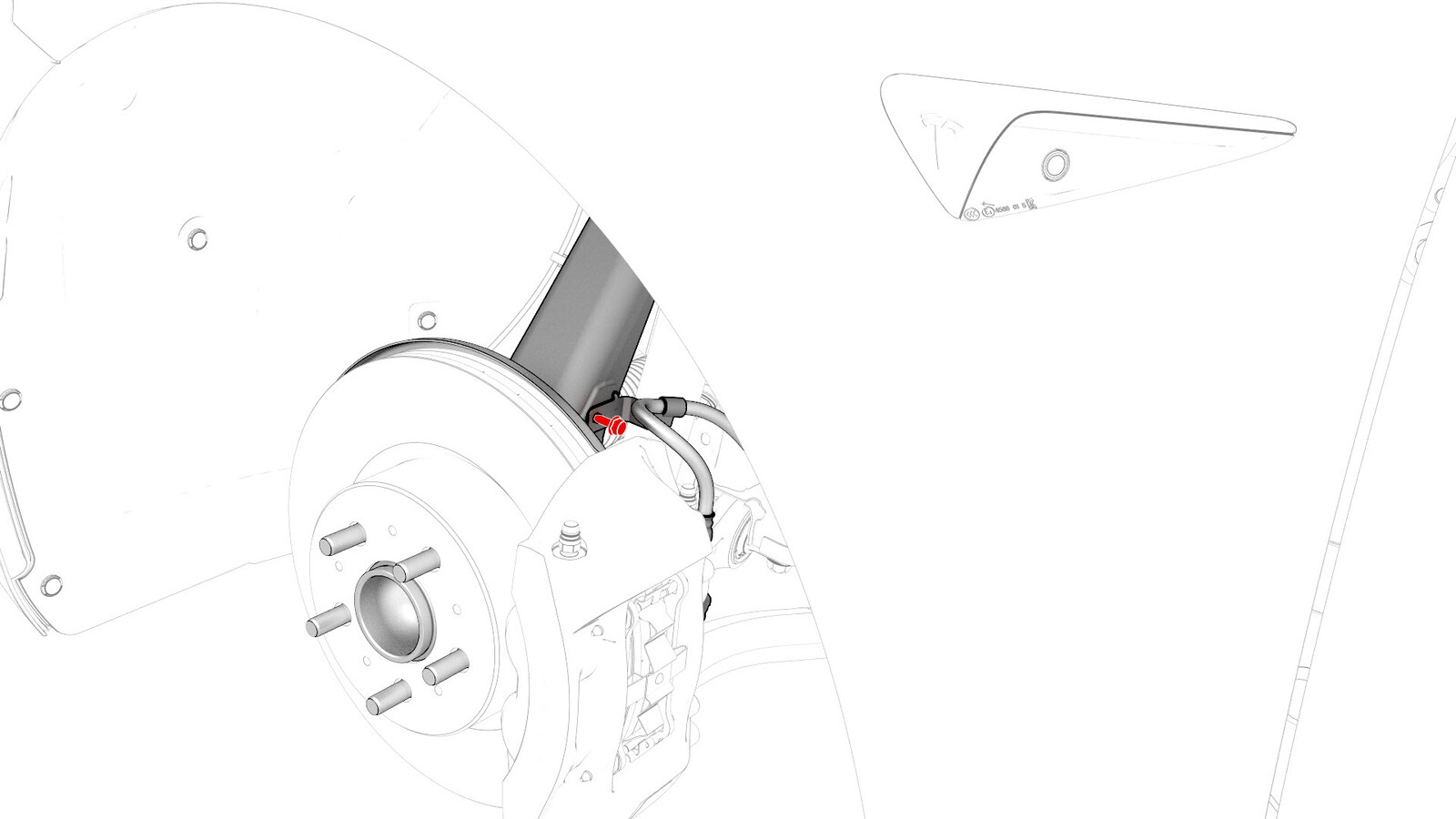

  10. 拆卸将前制动软管支架固定到左前转向节的螺栓。
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件

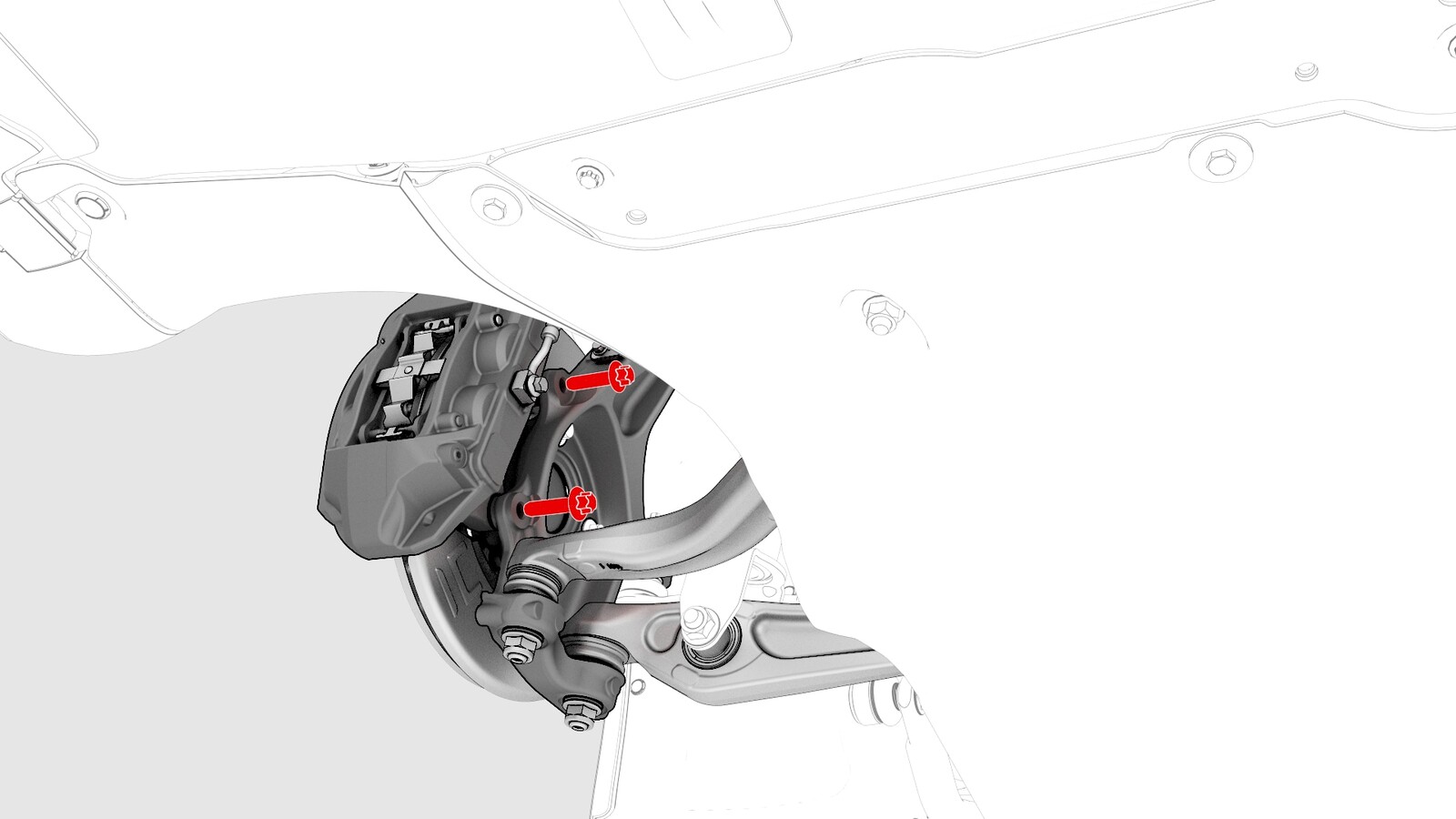

  11. 拆卸并弃置将左前制动钳固定到左前转向节的螺栓,然后用 S 型挂钩将该制动钳挂到一旁。
    提示: 推荐使用以下工具:
    • 外梅花套筒 E18

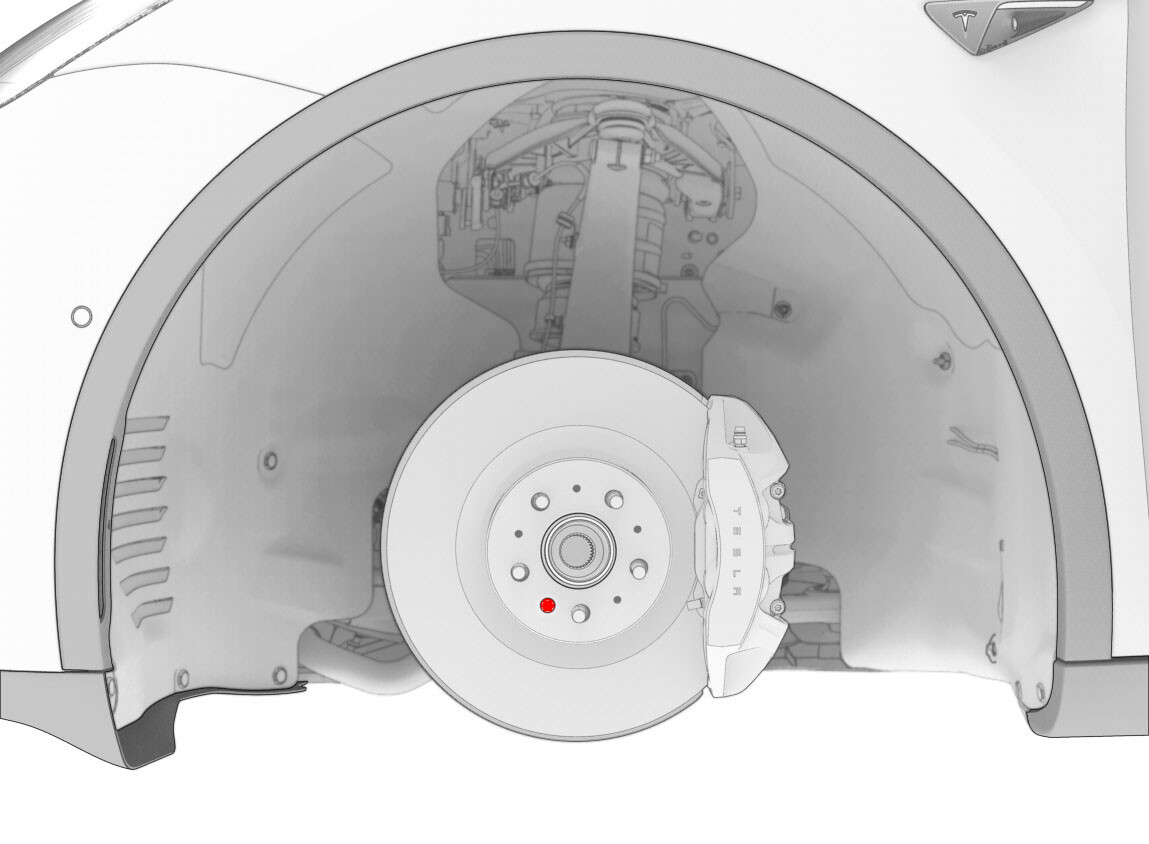

  12. 拆卸将左后制动盘固定到轮毂的螺栓,但此时请勿拆下制动盘。
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 2 英寸加长件
    • 棘轮/扭矩扳手
  13. 从车辆上拆下左前制动盘。

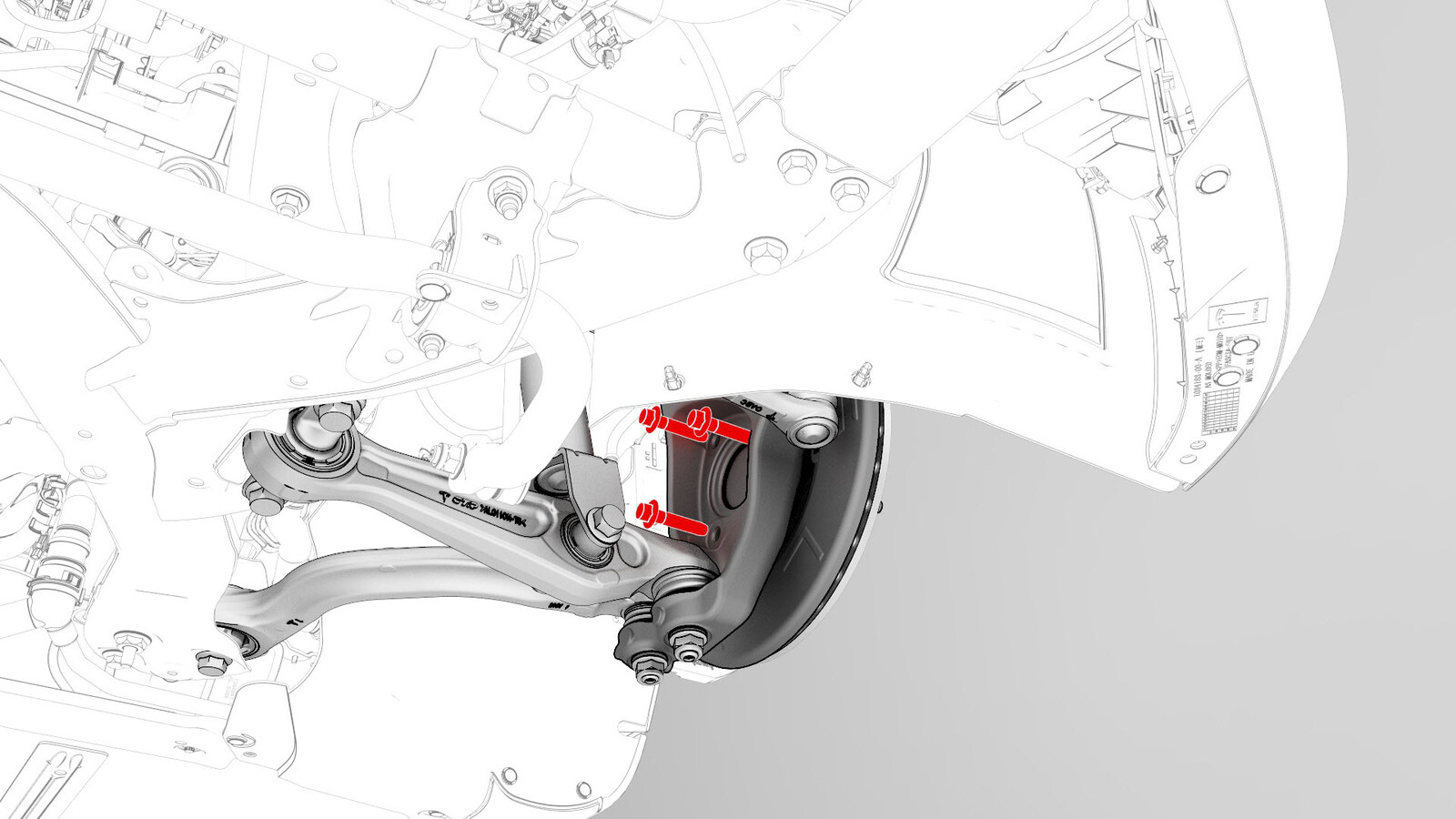

  14. 拆卸将左前轮毂固定到左前转向节的螺栓。
    提示: 推荐使用以下工具:
    • 18 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 3 英寸加长件
  15. 从车辆上拆下左前轮毂。

安装

  1. 使用磁场观察卡检查左前轮毂的调节环。

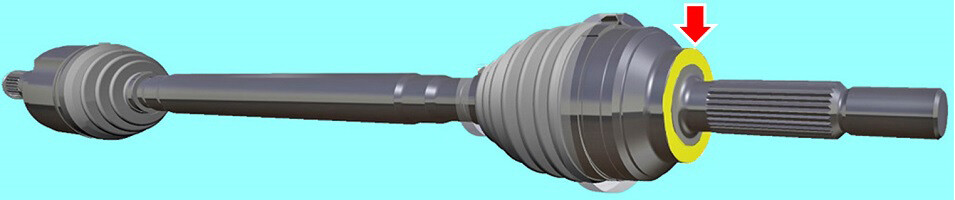

  2. 向左后半轴总成外侧涂抹Molykote M-77 润滑膏
    Informational PurposesAn informational icon, calling your attention
    如果需要,请在涂抹前清洁半轴。
    Informational PurposesAn informational icon, calling your attention
    在轴上涂抹的量应不大于 1 克。
  3. 对齐左前驱动单元半轴花键,然后将左前轮毂安装到左前转向节上。
  4. 安装将左前轮毂固定到左前转向节的螺栓。
    85 Nm (62.7 lbs-ft)
    提示: 推荐使用以下工具:
    • 18 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 3 英寸加长件
  5. 将左前制动盘安装到左前轮毂上,然后安装将制动盘固定到轮毂的螺栓
    5 Nm (3.7 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件
  6. 在半轴上安装新的半轴螺母并手动拧紧。
  7. 安装新的螺栓,将左前制动钳固定到左前转向节,然后从车辆上拆下 S 型挂钩。
    94 Nm (69.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    用油性记号笔标记螺栓。
    提示: 推荐使用以下工具:
    • 外梅花套筒 E18
  8. 安装将前制动软管支架固定到左前转向节的螺栓。
    5 Nm (3.7 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件
  9. 安装左前车轮,然后手动拧紧轮毂螺母。
  10. 降下车辆,直至轮胎与地面接触。请参阅举升车辆 - 双柱举升机
  11. 完全紧固轮毂螺母。请参阅轮毂总成(拆卸和安装)
  12. 完全紧固新的左前驱动单元半轴螺母。
    300 Nm (221.2 lbs-ft)
    提示: 推荐使用以下工具:
    • 32 毫米深冲击套筒
  13. 如果配有左前车轮中心盖,请进行安装。请参阅盖 - 轮毂(拆卸和更换)
