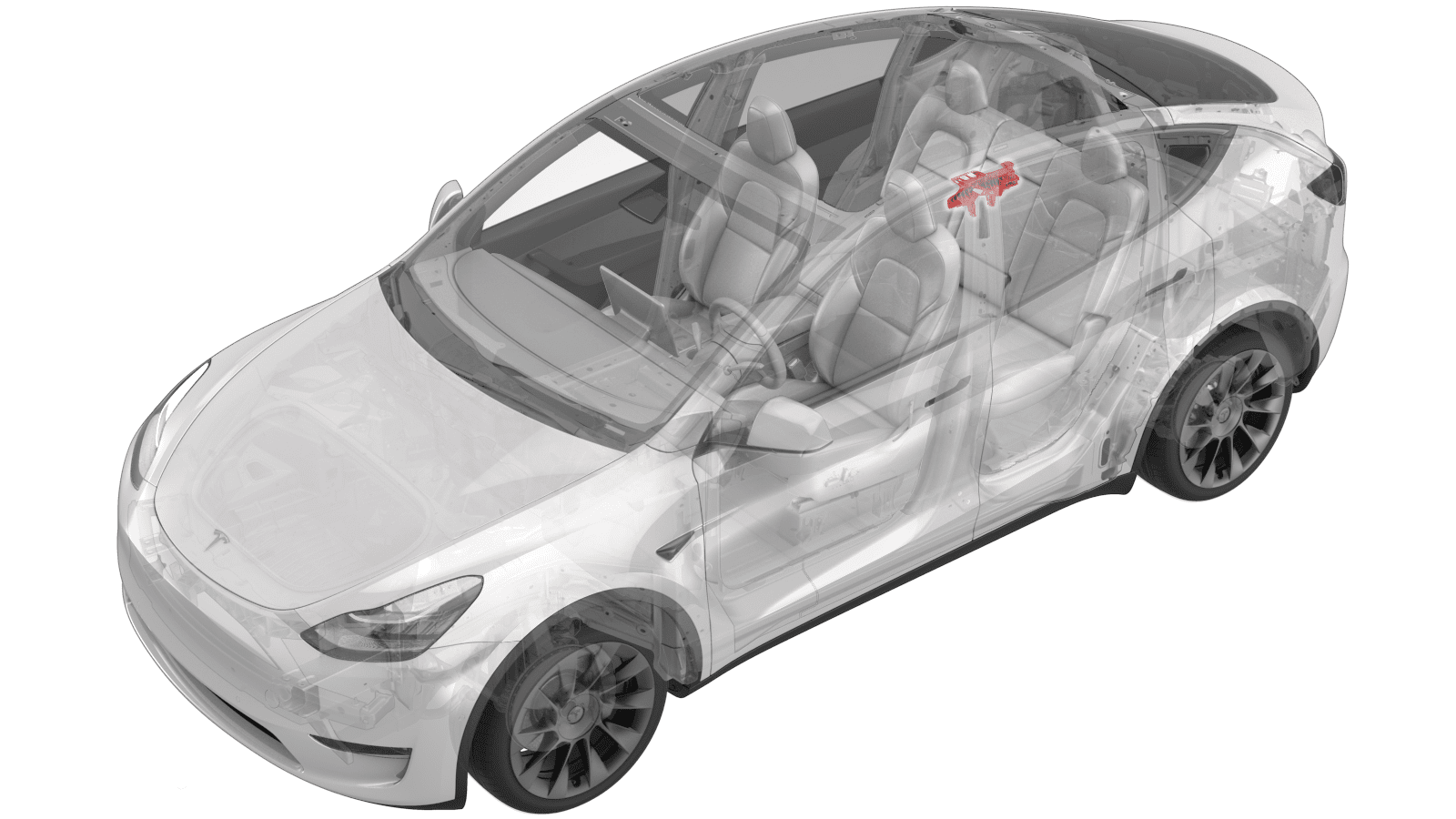

斜面 - 气囊 - B 柱 - LH(拆卸和更换)

校正代码 15183702 0.66 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开 LH 前后车门、前备箱盖和掀背车门。
  2. 拆下 LH A 柱上部饰板。请参阅饰板 - A 柱 - 上 - LH(拆卸和更换)
  3. 拆下 LH 遮阳板。请参阅遮阳板 - LH(拆卸和更换)
  4. 拆下 B 柱 LH 上部饰板。请参阅饰板 - B 柱 - 上 - LH(拆卸和更换)
  5. 拆下第二排下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  6. 部分松开 LH 后车门密封条,然后从后门槛饰板的前部开始,松开将 LH 后门槛饰板固定到车辆的夹子 (x5)。
  7. 打开 LH 衣帽钩螺钉盖板,然后拆下螺钉(扭矩为 1 Nm)。
  8. 拆下行李箱 LH 饰板。请参阅饰板 - 侧 - 后备箱 - LH(拆卸和更换)
  9. 拆下 LH C 柱上部饰板。请参阅饰板 - C 柱 - 上 - LH(拆卸和更换)
  10. 断开 12V 电源。请参阅12V/低压电源(断开和连接)

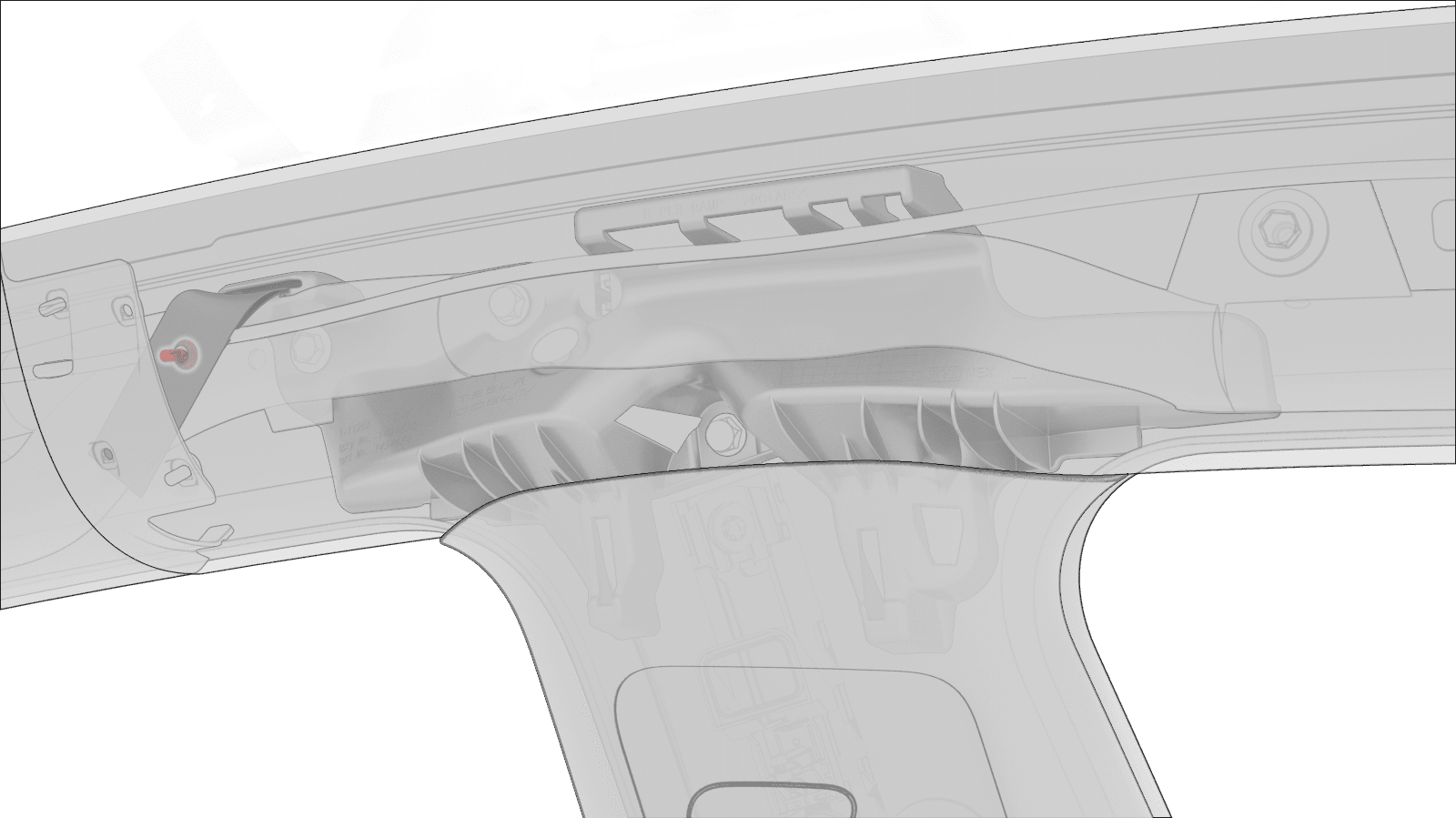

  11. 从车身上部分松开顶蓬的 LH 侧,然后拆下将气囊斜面系带固定到系环支架的螺钉(扭矩为 2 Nm)。

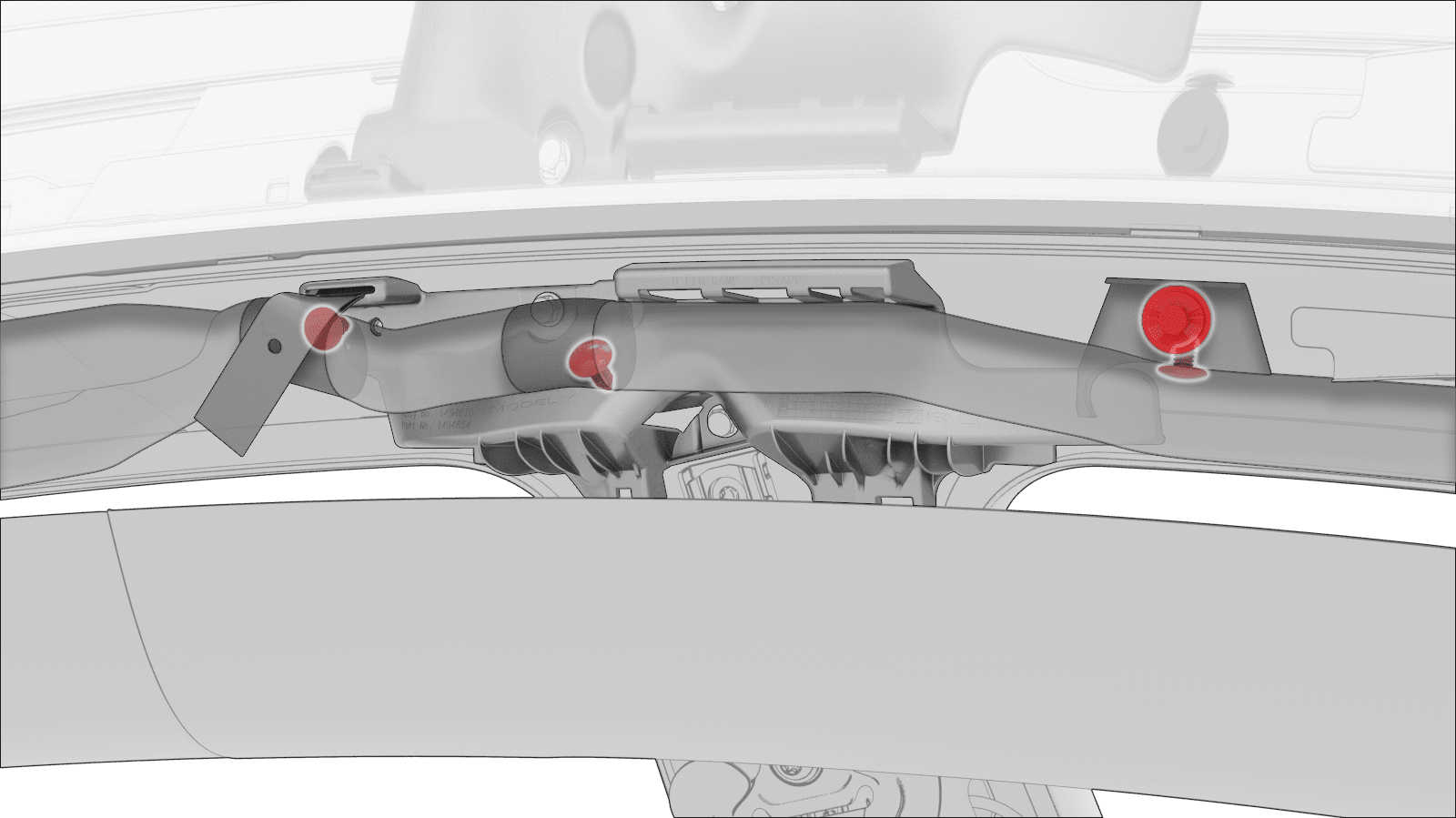

  12. 从车身上部分松开 LH 帘式气囊:
    1. 拆下斜面 RH 侧附近的螺栓(扭矩为 9 Nm)。
    2. 松开将帘式气囊固定到斜面和车身的枞树夹 (x3)。
      Warning IconA warning icon, calling your attention to a possibly risky situation
      警告
      如果夹子在拆卸期间损坏,则必须更换帘式气囊。

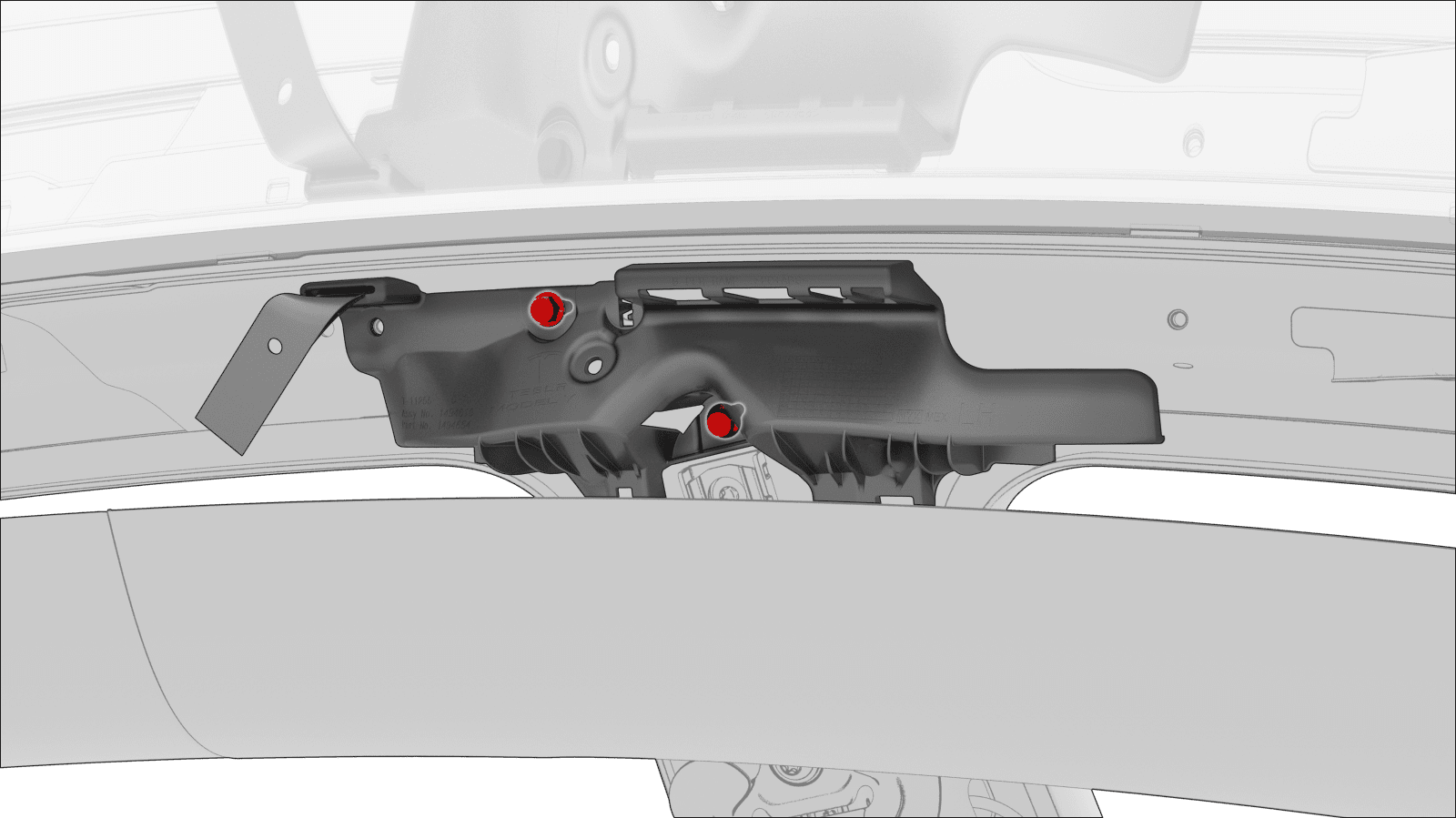

  13. 拆下将 LH B 柱气囊斜面固定到车身的螺栓 (x2)(扭矩为 3 Nm)。

安装

安装程序与拆卸程序相反。
