导件 - 探测 - 高压电池（改装）
校正代码
16303806 1.26 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注
只有接受过高压安全意识培训并完成全部所需认证课程（如适用）的维修技工才允许执行此程序。处理高压线缆、母排或接头时，务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息，请参阅技术注意事项 TN-15-92-003，高压安全意识注意事项
。
改装
- 当维修程序指示拆下高压电池探查导件，但该导件的设计较旧，其加长件穿过功率转换系统冷却液输出管下方，并固定在烟火电池断接开关附近时，进行此改装。注如果作为另一项维修操作的一部分拆下了高压电池仓盖板，也可以主动执行此程序。注无需对较新设计的高压电池探查导件执行此程序。较新导件没有加长件。
- 如果维修程序要求拆下高压电池探查导件，请转至第 7 步。否则，请执行下一步。
- 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
- 执行车辆高压禁用程序。请参阅车辆高压禁用程序。
- 拆卸高压电池仓盖板。请参阅盖板 - 高压电池仓（拆卸和更换）。
- 拆卸烟火电池断接开关。请参阅烟火电池断接开关（拆卸和更换）。
-
验证高压电池探查盖的设计是否较旧。

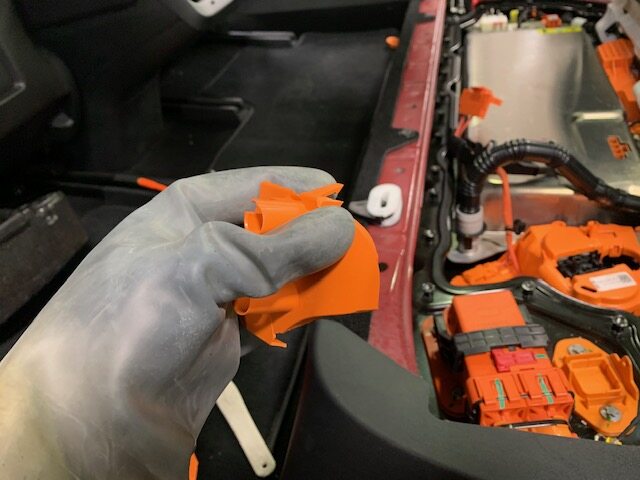

图 1. 较旧设计

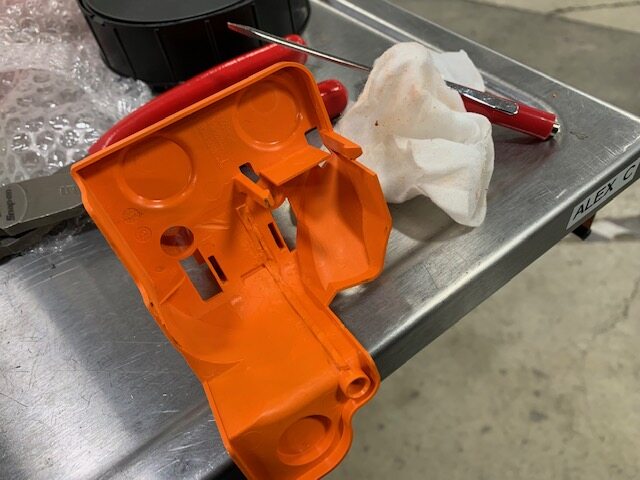

图 2. 较新设计
-
断开高压电池快充触点开关连接器上的电气线束。
注捏住线束连接器两侧的锁片，以便松开触点开关连接器的锁片。警告切勿撬开连接器，否则将损坏锁片和连接器，并需要更换线束。
-
断开电气线束与高压电池负极触点开关连接器的连接。
-

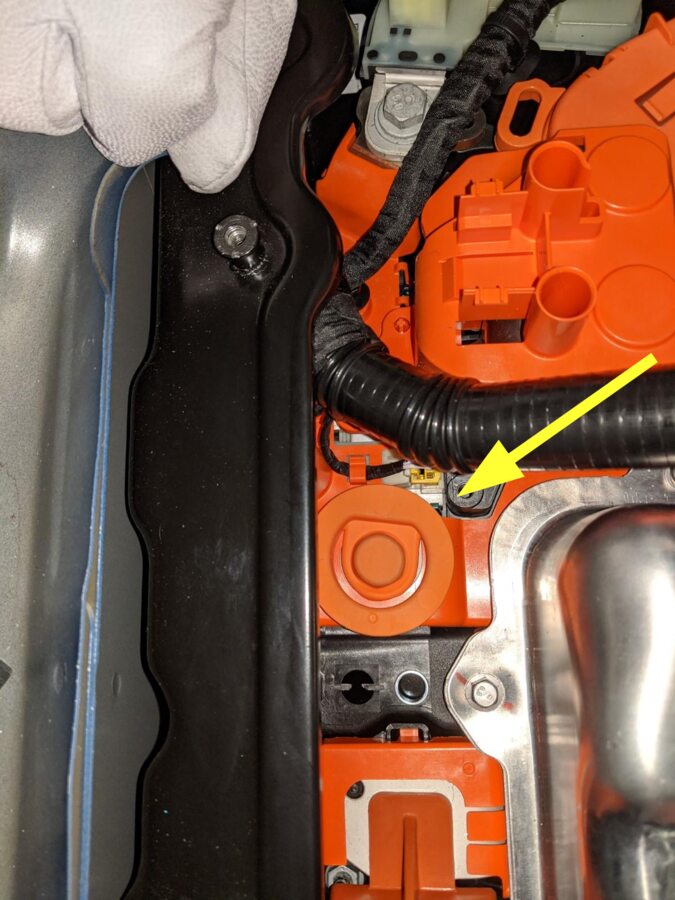

从高压电池快充触点开关上松开固定高压电池高压电池仓线束的夹子，然后向左移动线束，使其远离高压电池探查盖。
-

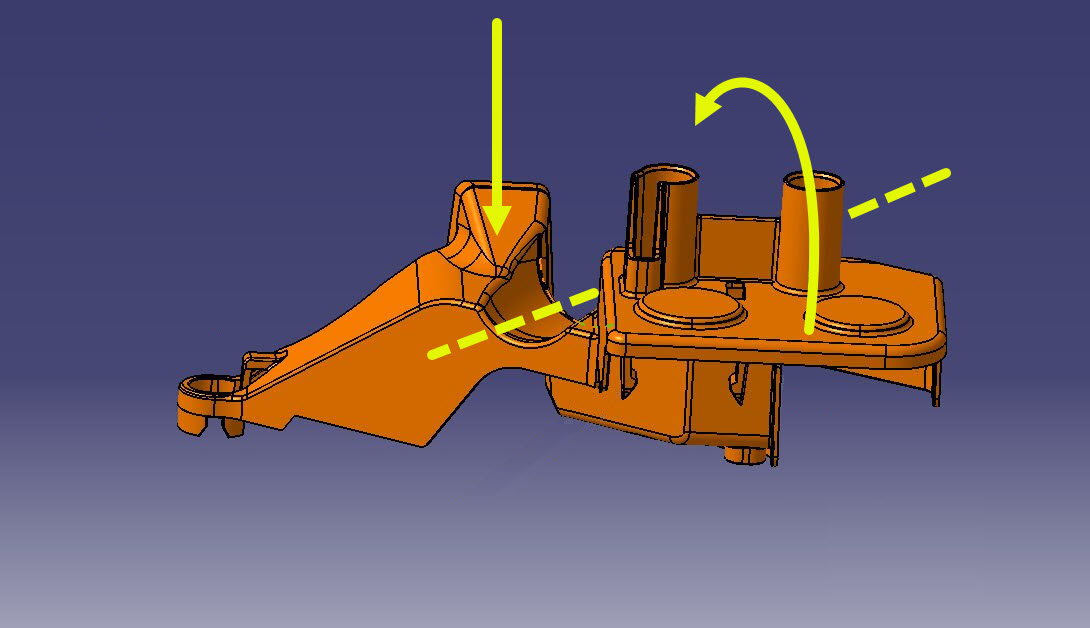

用一只手按住高压电池探查盖延长件，另一只手向上拉起探查盖并在延长件上方对其进行折叠。
警告执行此步骤时，务必穿戴护目镜等个人防护装备。注折叠动作应该会损坏盖板。
-

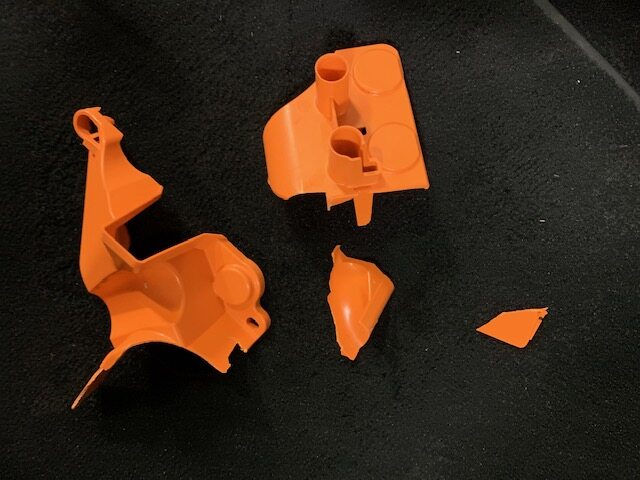

将盖板分成两块或多块，小心地将这些盖板块从高压电池仓中拆下。
警告注意请勿使电源盖板系统冷却液输出管受到应力或损坏。注可能需要进行第二次断裂，以便拆下较大的块。
-

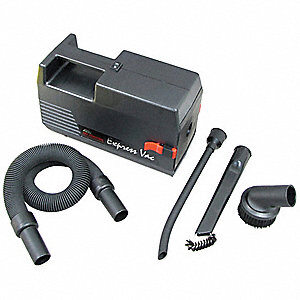

使用防静电吸尘器清除高压电池仓中的任何小块和碎屑。
-
如果快充触点开关母排具有蓝色扼流线圈，则执行以下附加步骤：
-

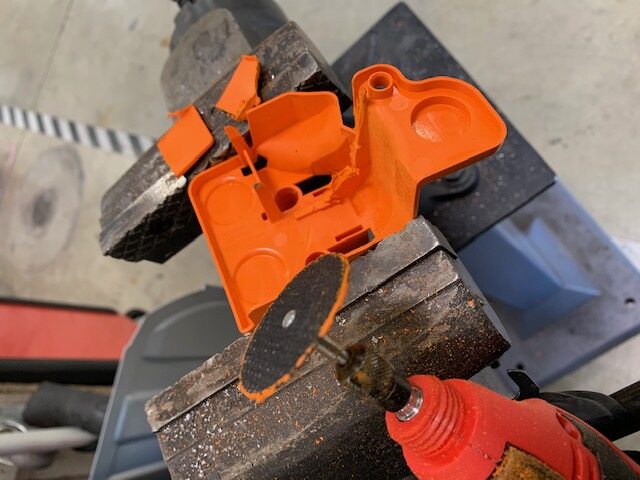

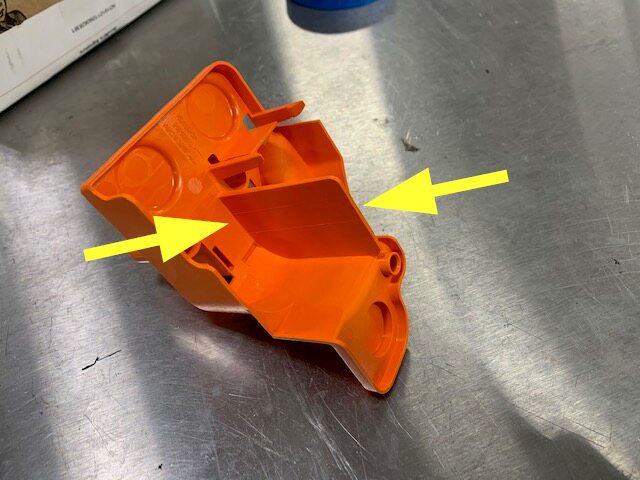

使用带切割轮的 Dremel 工具切割较新设计的高压电池探查盖的内部隔板。
提示： 进行多次切割以形成可单独切断的条带。
-

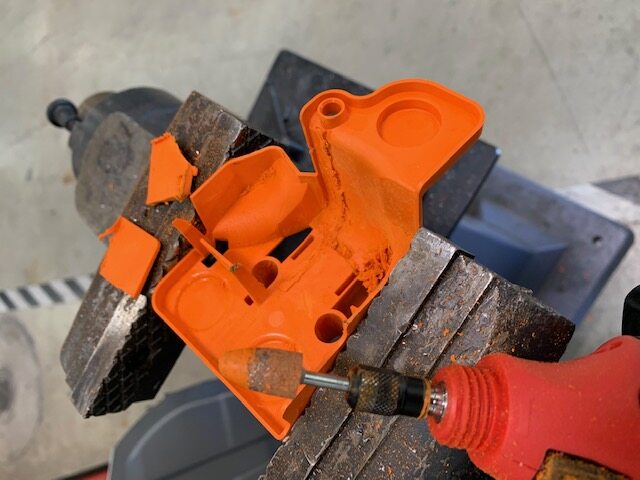

使用带磨石的 Dremel 工具将隔板进一步修整到高度小于 1 毫米。
-
使用袖珍螺丝刀去除隔板的毛刺，然后用异丙醇 (IPA) 湿巾清洁隔板。
-
使用带切割轮的 Dremel 工具切割较新设计的高压电池探查盖的内部隔板。
-
安装较新设计的高压电池探查盖，并验证是否贴合。
-

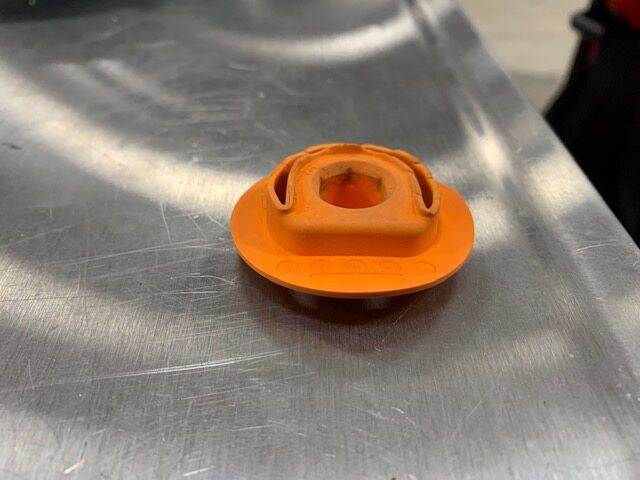

使用对角切割器从螺栓头绝缘体的下侧拆下唇部。
-
将绝缘体安装在前驱动单元正极高压接头的外露螺栓上。
- 如果维修程序要求拆下高压电池探查导件，请拆下盖板并返回该程序。否则，将盖板留在原位，然后继续执行下一步。
-
将高压电池高压电池仓线束移到高压电池快充触点开关上，然后紧固将线束固定到触点开关的夹子。
-
将电气线束连接到高压电池负极触点开关连接器。
-
将电气线束连接到高压电池快充触点开关连接器。
- 测量烟火电池隔离开关安装点间的电压，然后安装烟火电池隔离开关。请参阅烟火电池断接开关（拆卸和更换）。
- 安装高压电池仓盖板。请参阅盖板 - 高压电池仓（拆卸和更换）。
- 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
- 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
