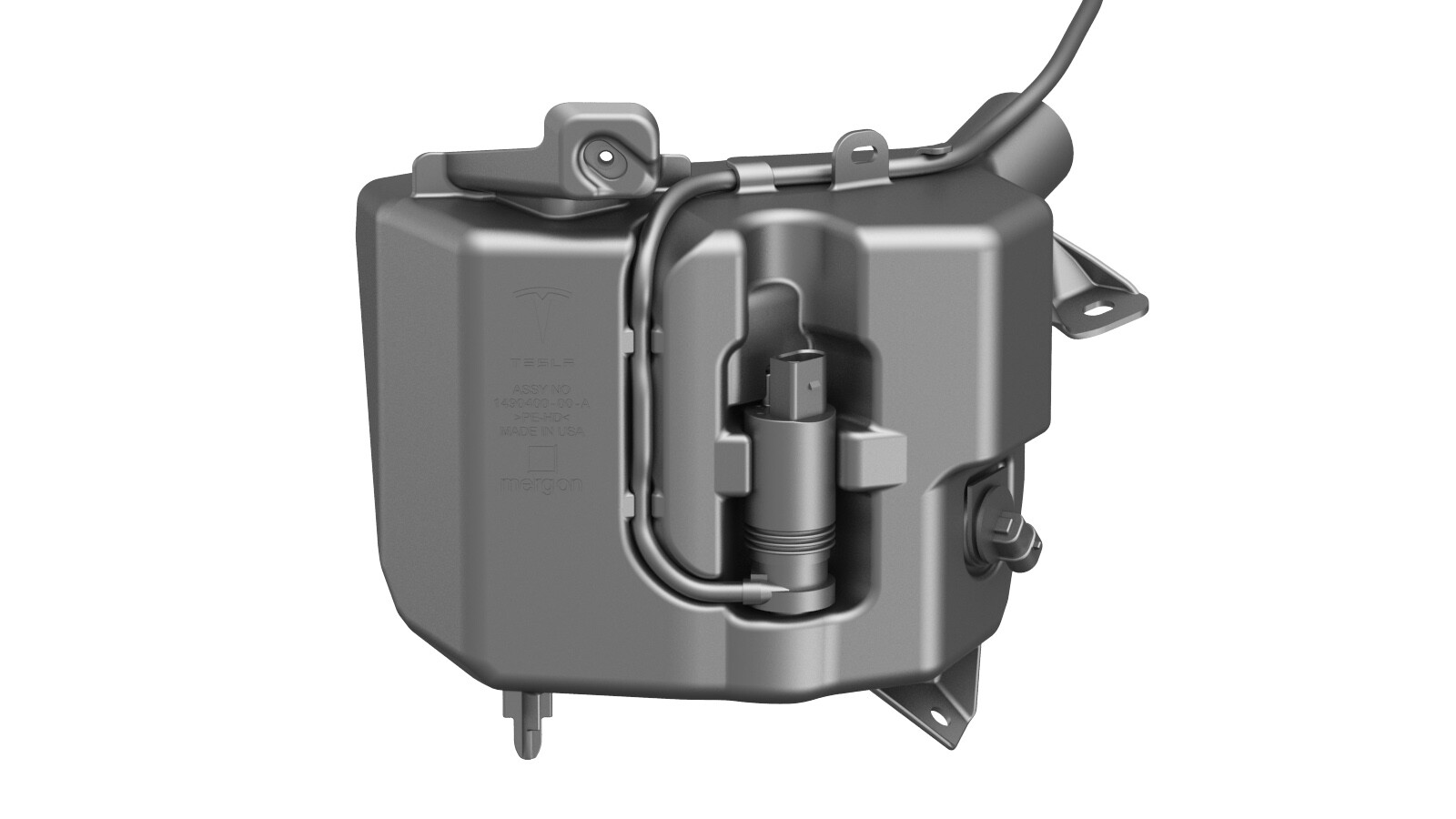

系统 - 挡风玻璃清洗器（拆卸和更换）

校正代码 17501152 0.36 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 系统 - 挡风玻璃清洗器（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将水箱固定到车辆的螺栓和螺母
3 Nm (2.2 lbs-ft)
  • 10 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 6 英寸加长件
重复使用

拆卸

  1. 打开 LH 前车门，然后完全降下 LH 前车窗。
  2. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  3. 拆下 LH 和 RH 雨刮器臂。请参阅雨刮器臂（拆卸和更换）。
  4. 拆下前围篦板。请参阅面板 - 前围篦板（拆卸和更换）。
  5. 拆下挡风玻璃清洗器储液罐加注口。请参阅加注口 - 储液罐 - 挡风玻璃清洗器（左侧驾驶）（拆卸和更换）。
  6. 拆下雨刮器电机。请参阅雨刮器模块（拆卸和更换）。
  7. 松开将电气线束固定到挡风玻璃清洗器储液罐的夹子。
  8. 拆下将水箱固定到车辆的螺栓和螺母。
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件
  9. 断开清洗器储罐液位传感器。
    Informational PurposesAn informational icon, calling your attention
    注
    将清洗器储罐前移，然后抬起，以便为液位传感器连接器腾出作业空间。
  10. 断开电气线束与挡风玻璃清洗器泵连接器之间的连接。
    Informational PurposesAn informational icon, calling your attention
    注
    抬起清洗器储罐，然后逆时针转动，以便在储罐后部腾出清洗器泵作业空间。
  11. 从车上拆下挡风玻璃清洗器储液罐，然后回注临时排出的清洗液。

安装

  1. 从新清洗器系统总成上拆下储液罐注口。
  2. 将电气线束连接到挡风玻璃清洗器泵连接器和液位传感器连接器上。
  3. 将挡风玻璃清洗器储液罐安装到车上，然后安装将挡风玻璃清洗器储液罐固定到车身的螺栓和螺母。
    3 Nm (2.2 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件
  4. 拧紧将电气线束固定到挡风玻璃清洗器储液罐的夹子。
  5. 安装雨刮器电机。请参阅雨刮器模块（拆卸和更换）。
  6. 安装挡风玻璃清洗器储液罐加注口。请参阅加注口 - 储液罐 - 挡风玻璃清洗器（左侧驾驶）（拆卸和更换）。
  7. 安装前围篦板。请参阅面板 - 前围篦板（拆卸和更换）。
  8. 安装 LH 和 RH 雨刮器臂。请参阅雨刮器臂（拆卸和更换）。
  9. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  10. 向挡风玻璃清洗器储液罐中加注清洗液。
  11. 验证挡风玻璃雨刮器和清洗器的运转情况。
