固件更新 - CHAdeMO 充电适配器

校正代码 50011003 0.10 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 3 月 27 日:更新至最新验证。

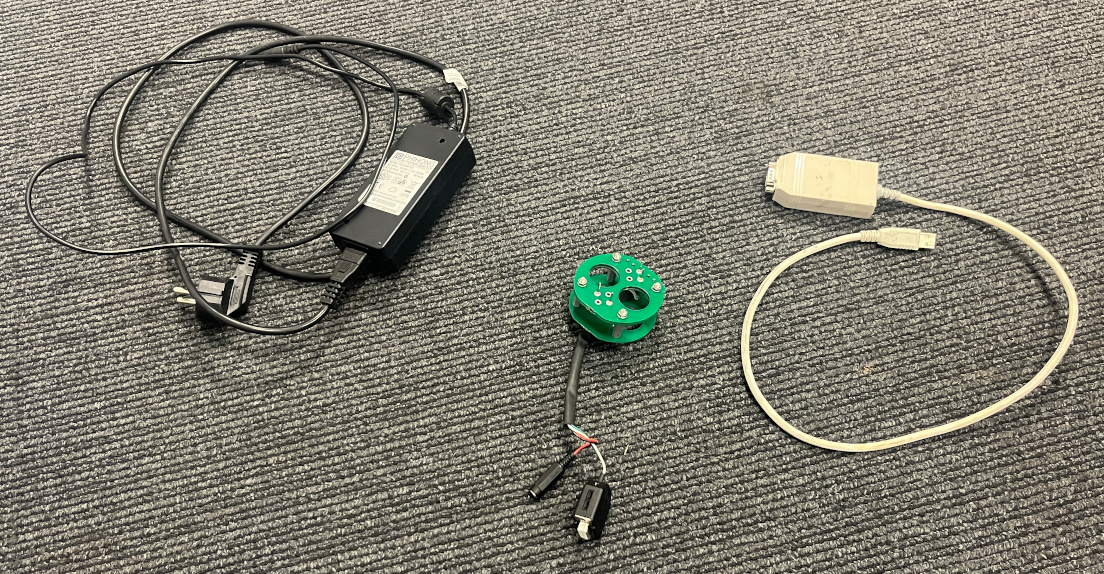

此程序需要使用专业工具:

零件号 描述
1045160-00-A CHAdeMO 编程工具,交钥匙工程
1076919-00-A 适配器直流电源 60W 12V
1016990-00-A 工具,Gridconnect USB 至 CAN 适配器

程序

  1. 在配置有 Toolbox 2 的笔记本电脑上启动 Toolbox 2,必要时登录。
  2. 在 Toolbox 2 中,点击 Options > Plugins,然后确认 CHAdeMO 插件可用且为绿色。

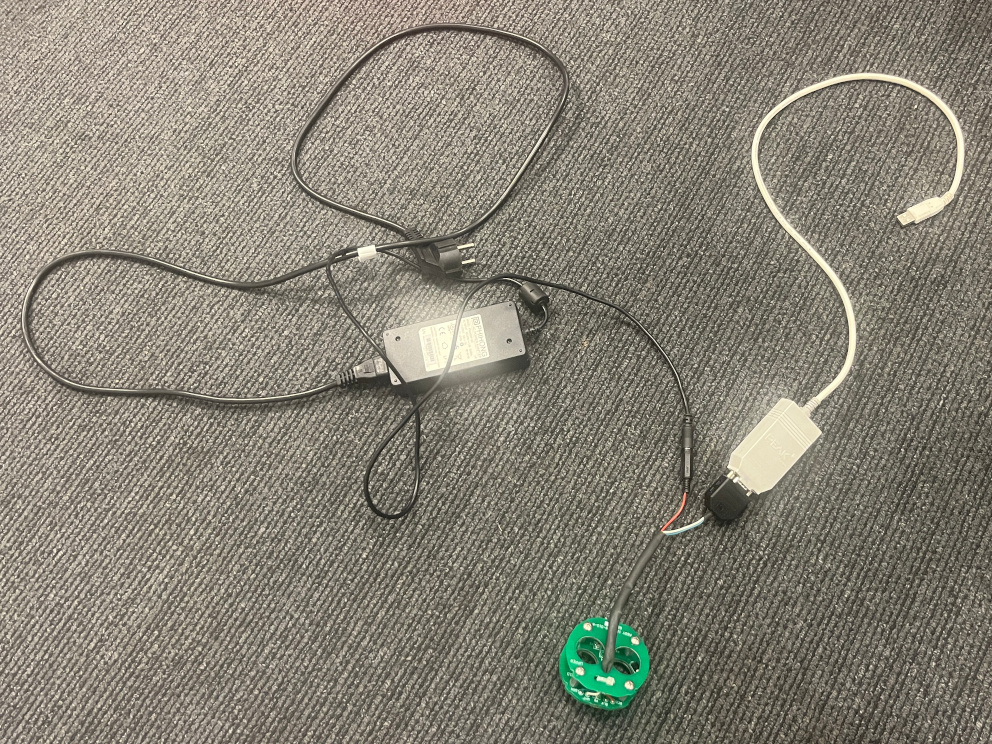

  3. 将 CHAdeMO 编程工具 CAN 连接器连接到 USB 至 CAN 适配器,然后将工具电源连接器连接到 12V 直流电源。
    Informational PurposesAn informational icon, calling your attention
    此时不要插入电源。
  4. 将 USB 至 CAN 适配器连接到笔记本电脑,然后插入 12V 直流电源。
    Informational PurposesAn informational icon, calling your attention
    如果笔记本电脑要求下载和/或安装驱动程序,请立即遵照执行。驱动程序可以从 http://www.peak-system.com/fileadmin/media/files/usb.zip 手动下载。

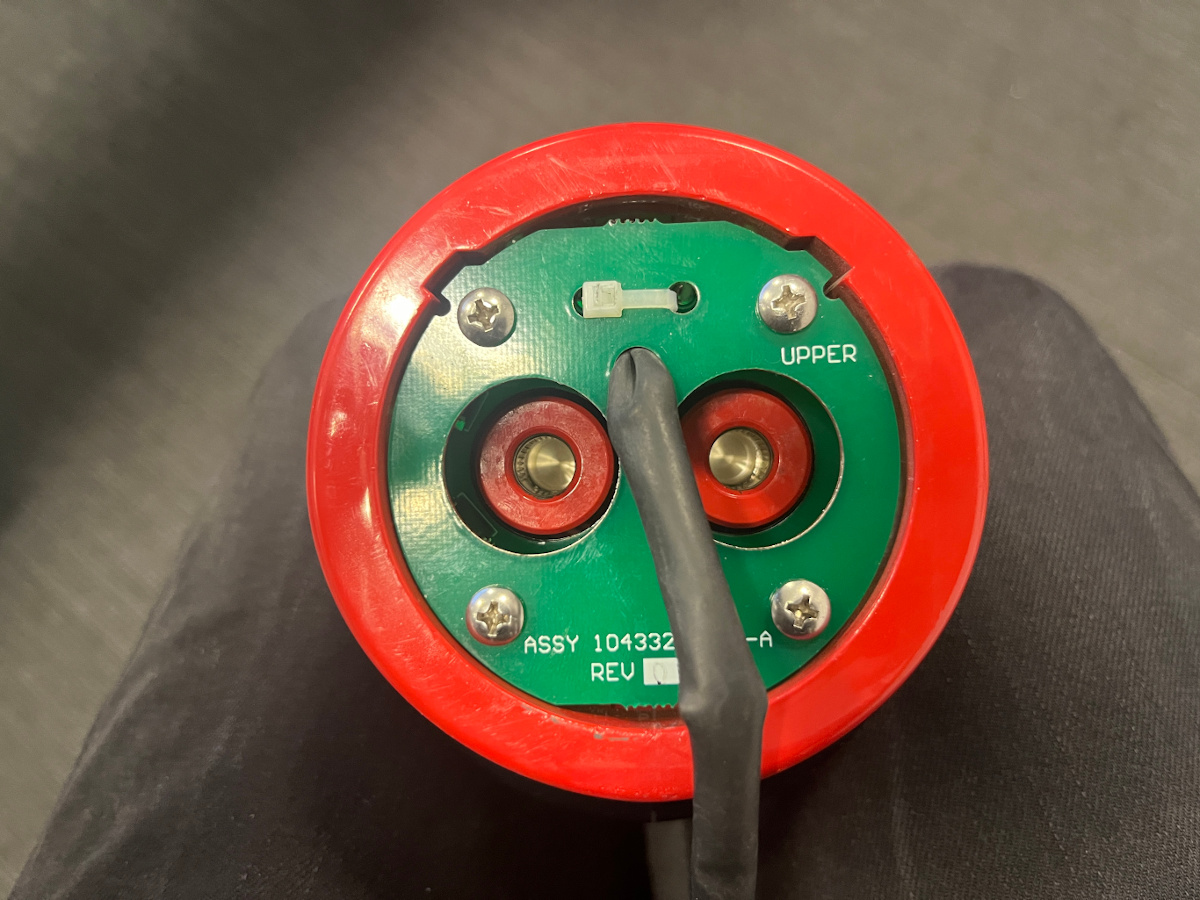

  5. 将 CHAdeMO 编程工具连接到 CHAdeMO 适配器。
    Informational PurposesAn informational icon, calling your attention
    确保工具的锁片与适配器中的槽对齐。
  6. Toolbox 2 的左下角有两个灰色按钮,点击右侧的按钮。
  7. 在打开的窗口中,从“Vehicle”下拉菜单中选择 Tesla CHAdeMO Adapter,从“Bus”下拉菜单中选择 SE,选择 Enable Diagnostics,然后点击 Enable
    Informational PurposesAn informational icon, calling your attention
    确保 RH 按钮变为绿色。如果未变,请检查所有连接。

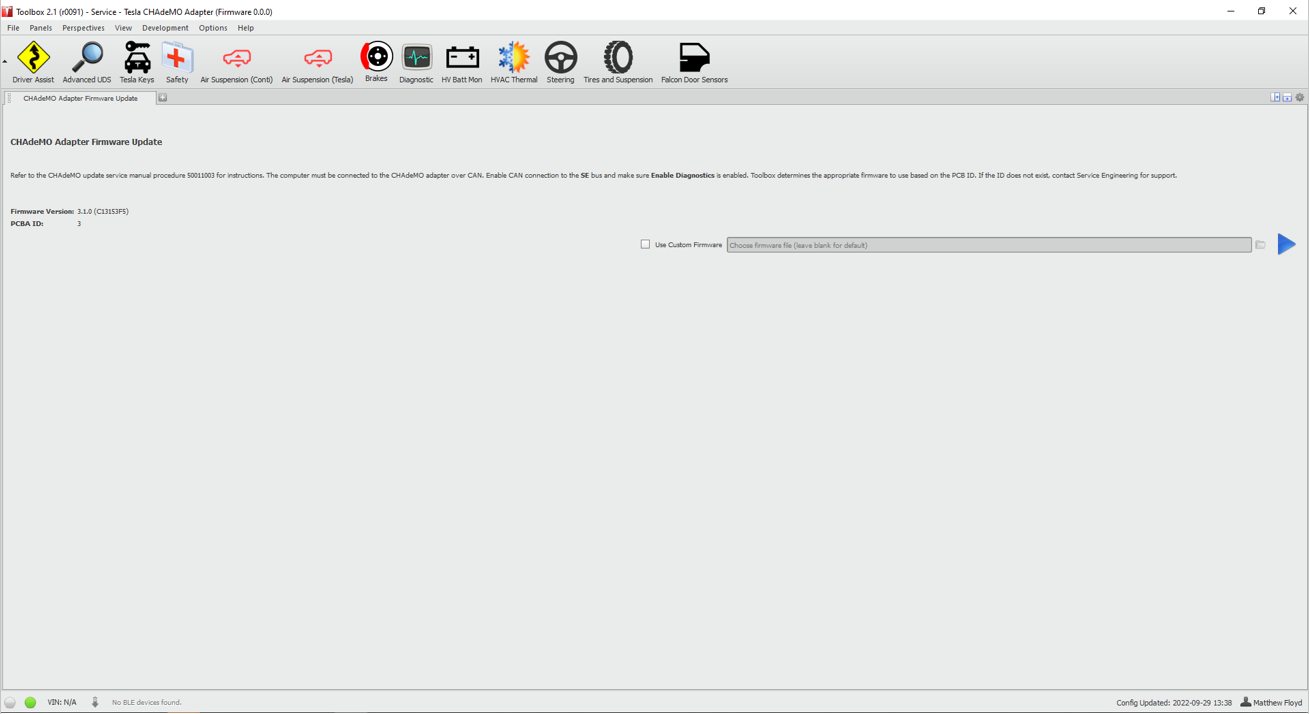

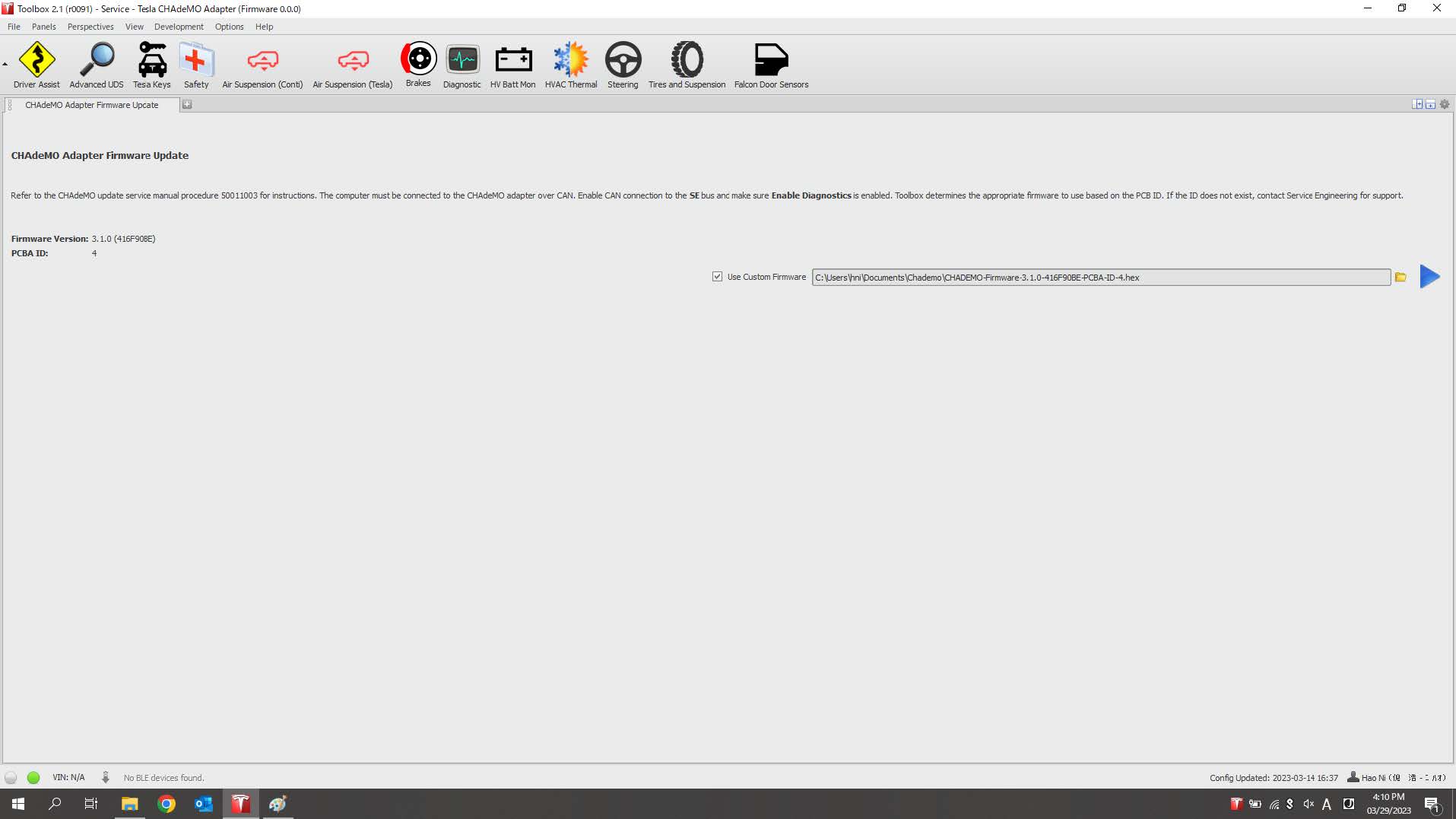

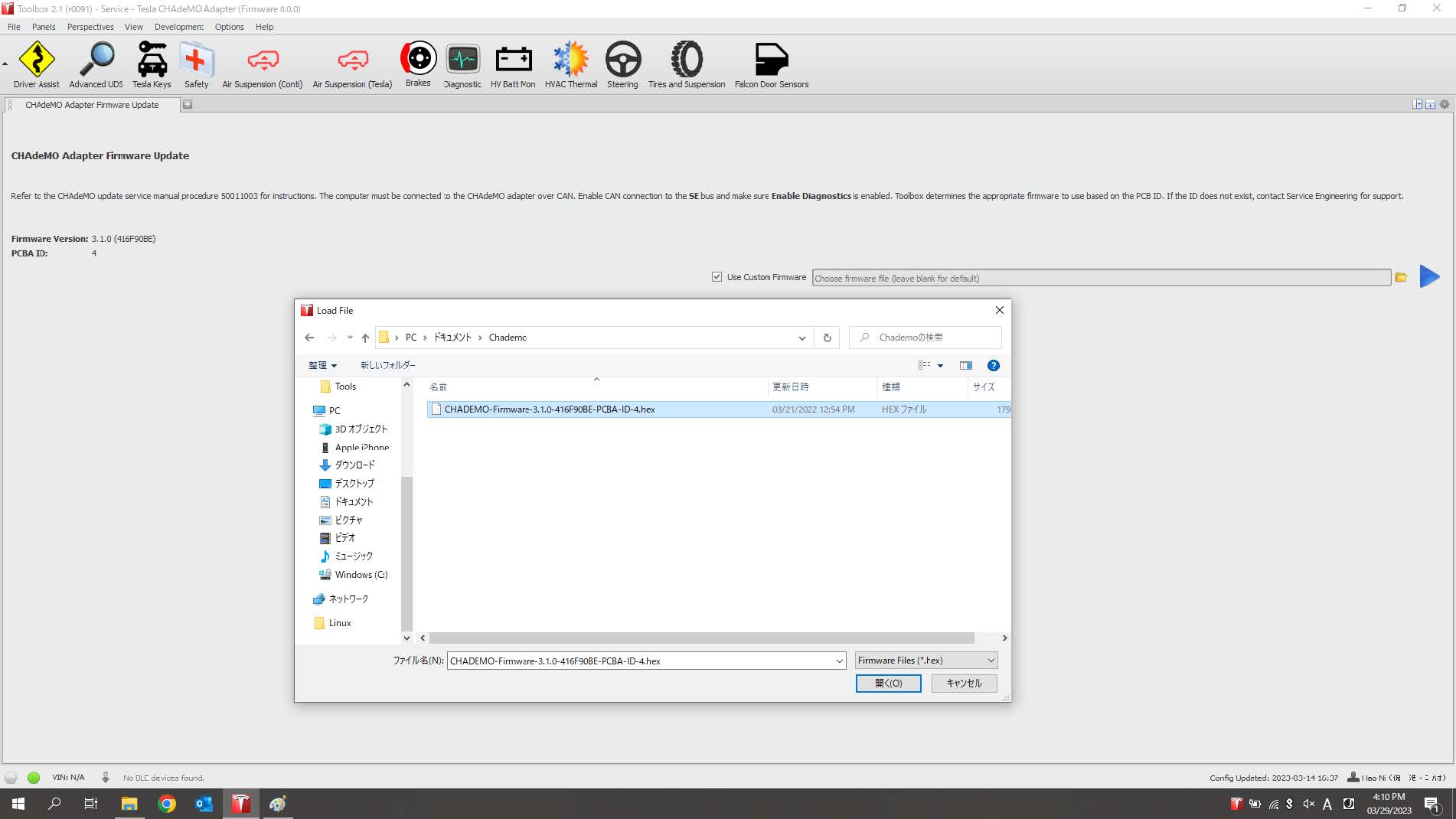

  8. 在 Toolbox 2 中,点击 Panels > Charging > CHAdeMO Adapter Firmware Update

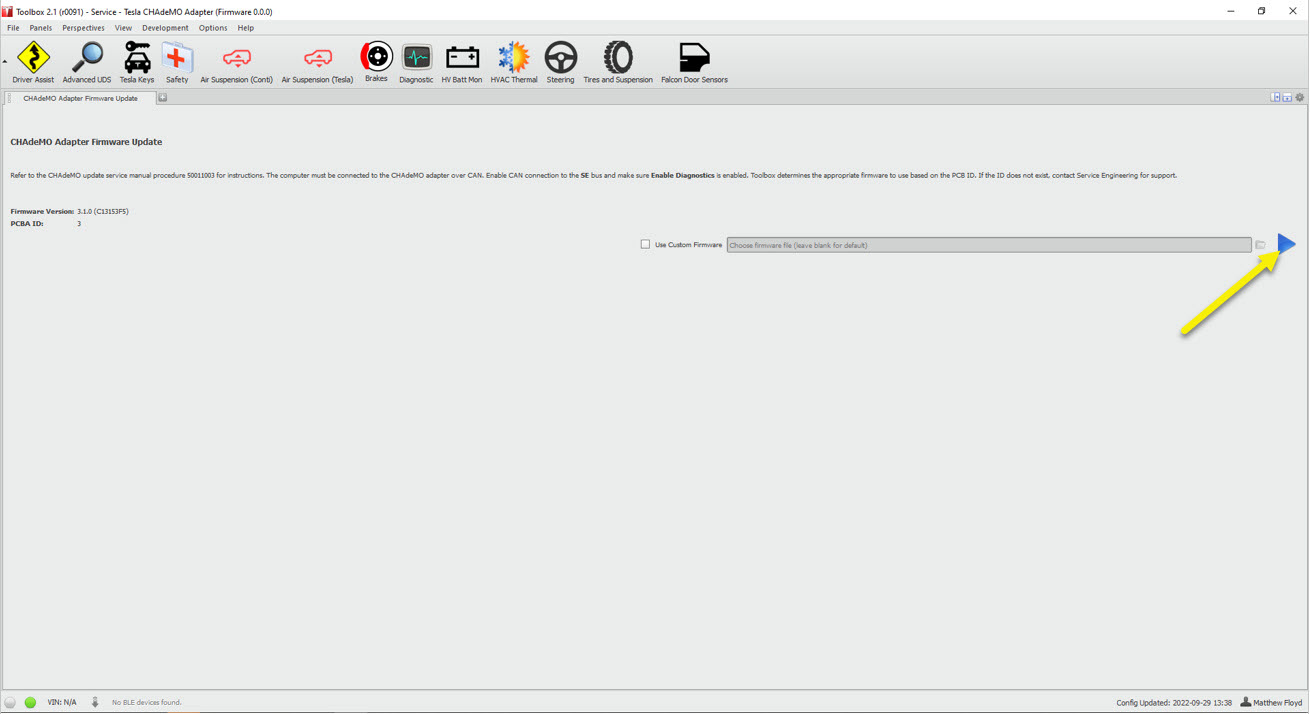

  9. 在打开的窗口中,阅读文本,然后点击 Play

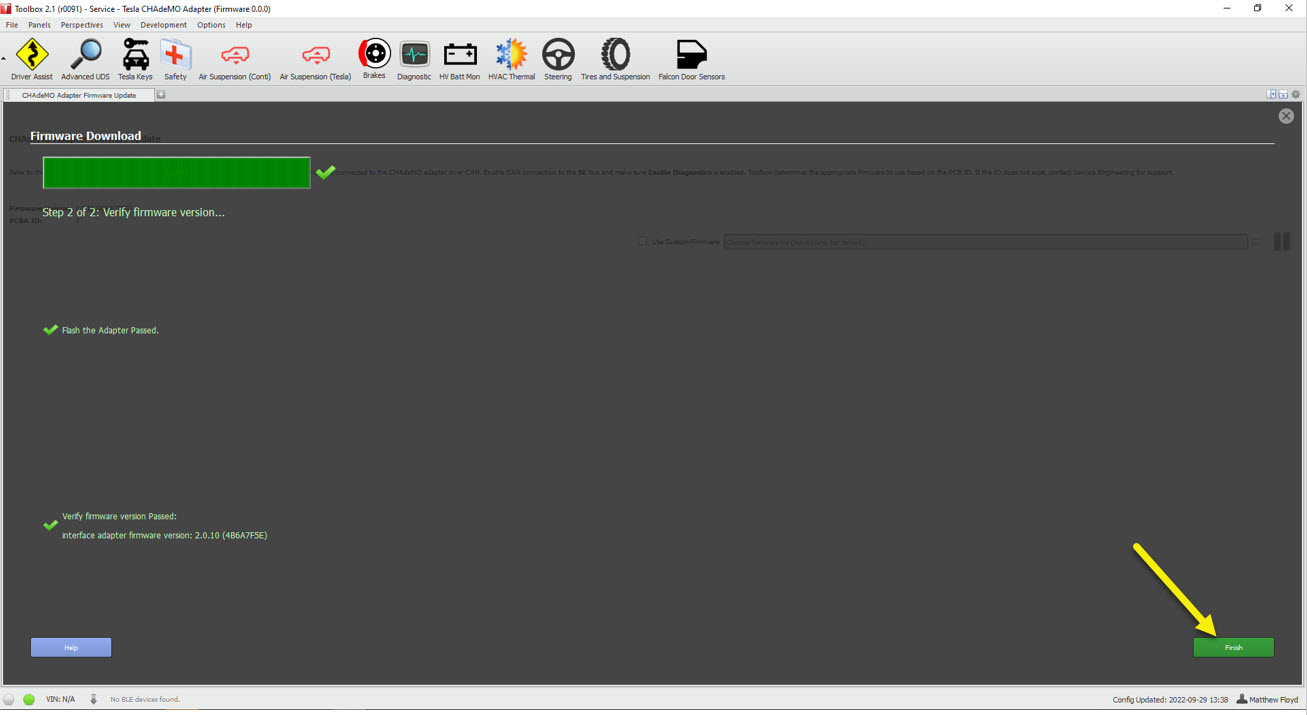

  10. 更新完成后,将新固件版本记录到保养活动中,然后点击 Finish
  11. 断开 CHAdeMO 编程工具与 CHAdeMO 适配器的连接。
  12. 拔下 12V 直流电源,然后断开 USB 至 CAN 适配器与笔记本电脑的连接。
  13. 断开 CHAdeMO 编程工具电源连接器与 12V 直流电源的连接,然后断开工具 CAN 连接器与 USB 转 CAN 适配器的连接。
  14. 如果不再使用,请关闭 Toolbox 2。
