铰链 - 车门 - 后 - 上 - LH(结构化电池组)(返工)

校正代码 11336803 0.12 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
尽管此程序已经过验证,但仍是一个草案。可能没有警告和注意事项。请遵守安全要求,处理或靠近高压系统和部件时,请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com

拆卸

  1. 打开左前车门。
  2. 降下 LH 前车窗。

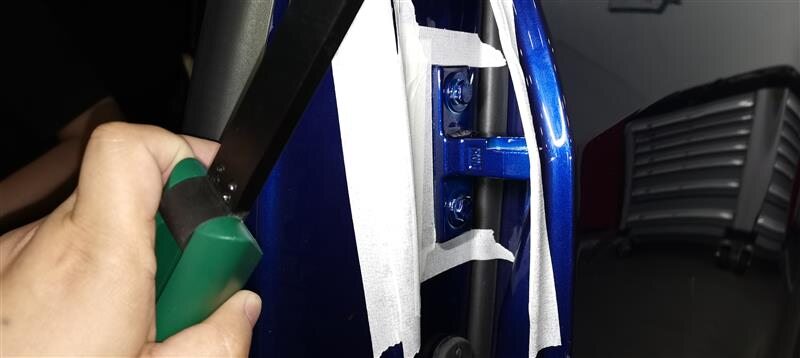

  3. 向 LH 后车门和车身侧上部铰链位置粘贴胶带。
    Informational PurposesAn informational icon, calling your attention
    此胶带用于标记安装期间铰链应对齐的位置。
  4. 拆下将 LH 后车门上部铰链固定到车身的螺栓 (x2)。
    24 Nm (17.7 lbs-ft)
    提示: 推荐使用以下工具:
    • 13 毫米套筒

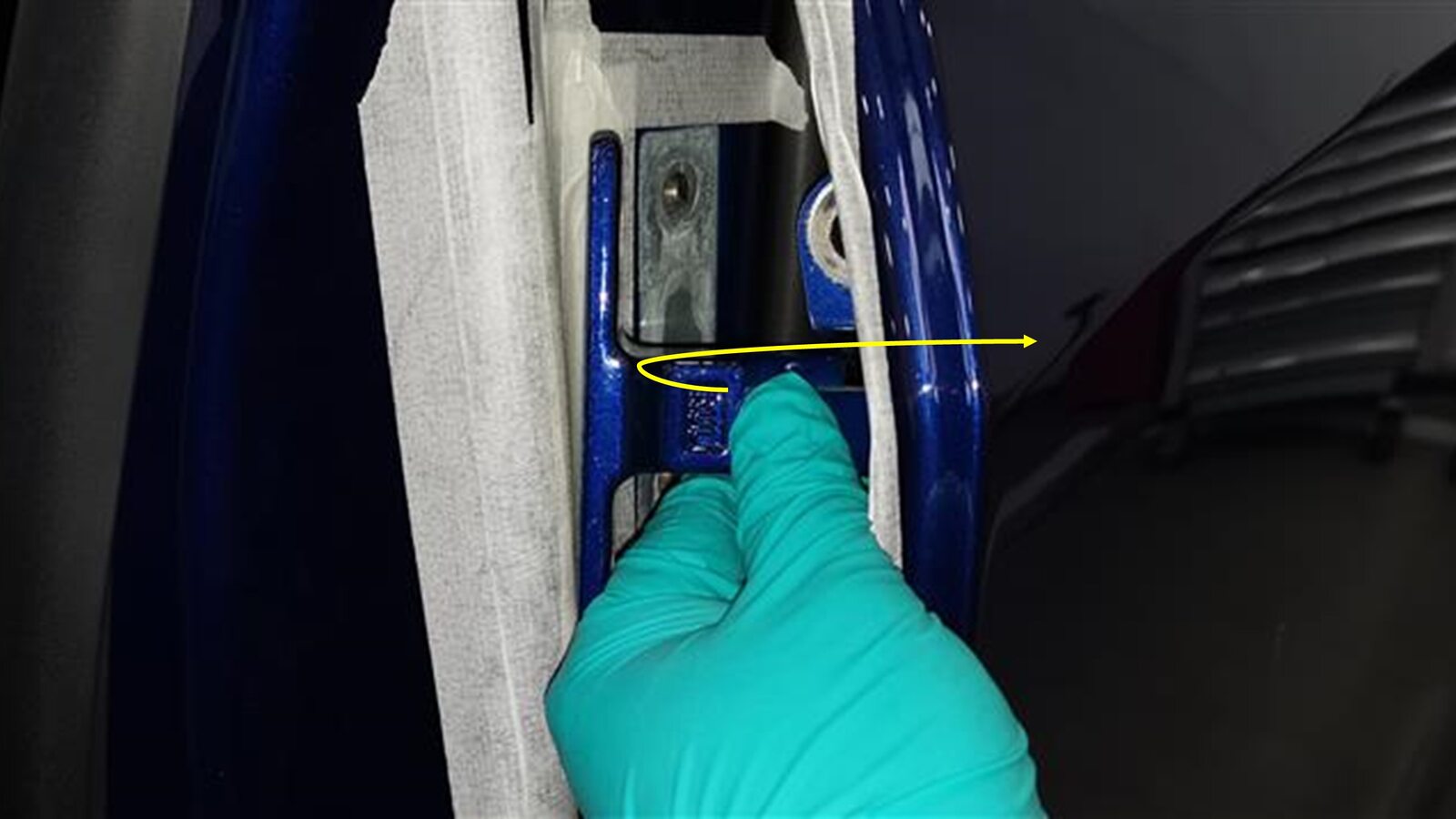

  5. 部分打开 LH 前车门。在助手的帮助下,部分打开 LH 后车门,然后将铰链拉离车身。将铰链向外移动,以便操作导销。
  6. 关闭 LH 后车门。

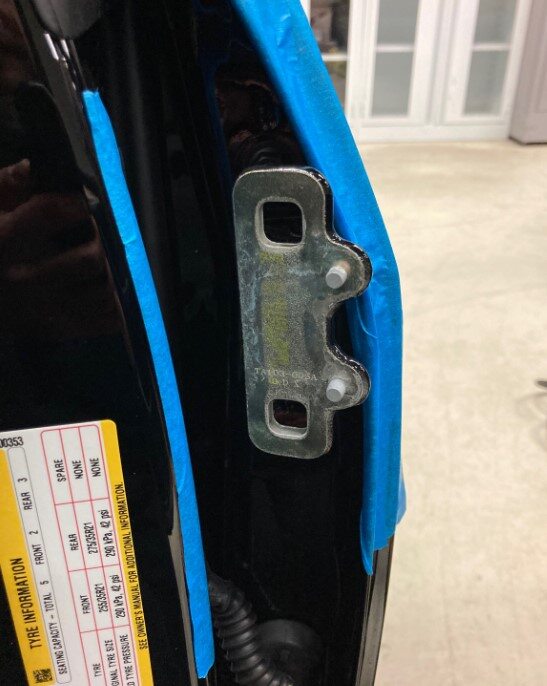

  7. 拆下导销。
    Informational PurposesAn informational icon, calling your attention

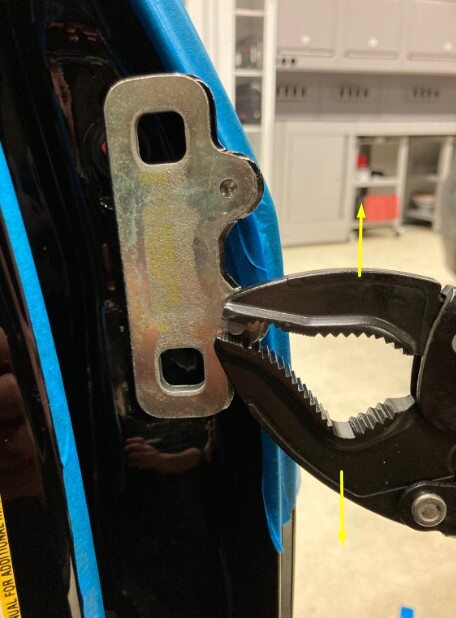

    使用大力钳(1115178-00-A 或类似工具)将导销 (x2) 从 LH 后车门上部铰链上拆下。
    Informational PurposesAn informational icon, calling your attention

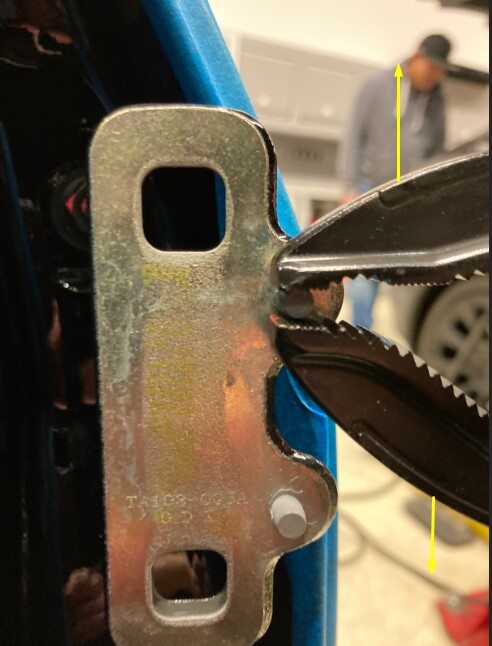

    拆卸期间旋转导销。

安装

  1. 将铰链安装到车身上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿损坏车漆。
  2. 手动拧紧将铰链固定到车身的螺栓 (x2)。
  3. 关闭 LH 前车门。

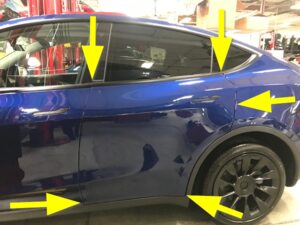

  4. 检查 LH 后车门的间隙和平整度。
    Informational PurposesAn informational icon, calling your attention
    如果需要,调节 LH 后车门。请参阅 CVIS 了解当前规格。
  5. 打开 LH 前车门。

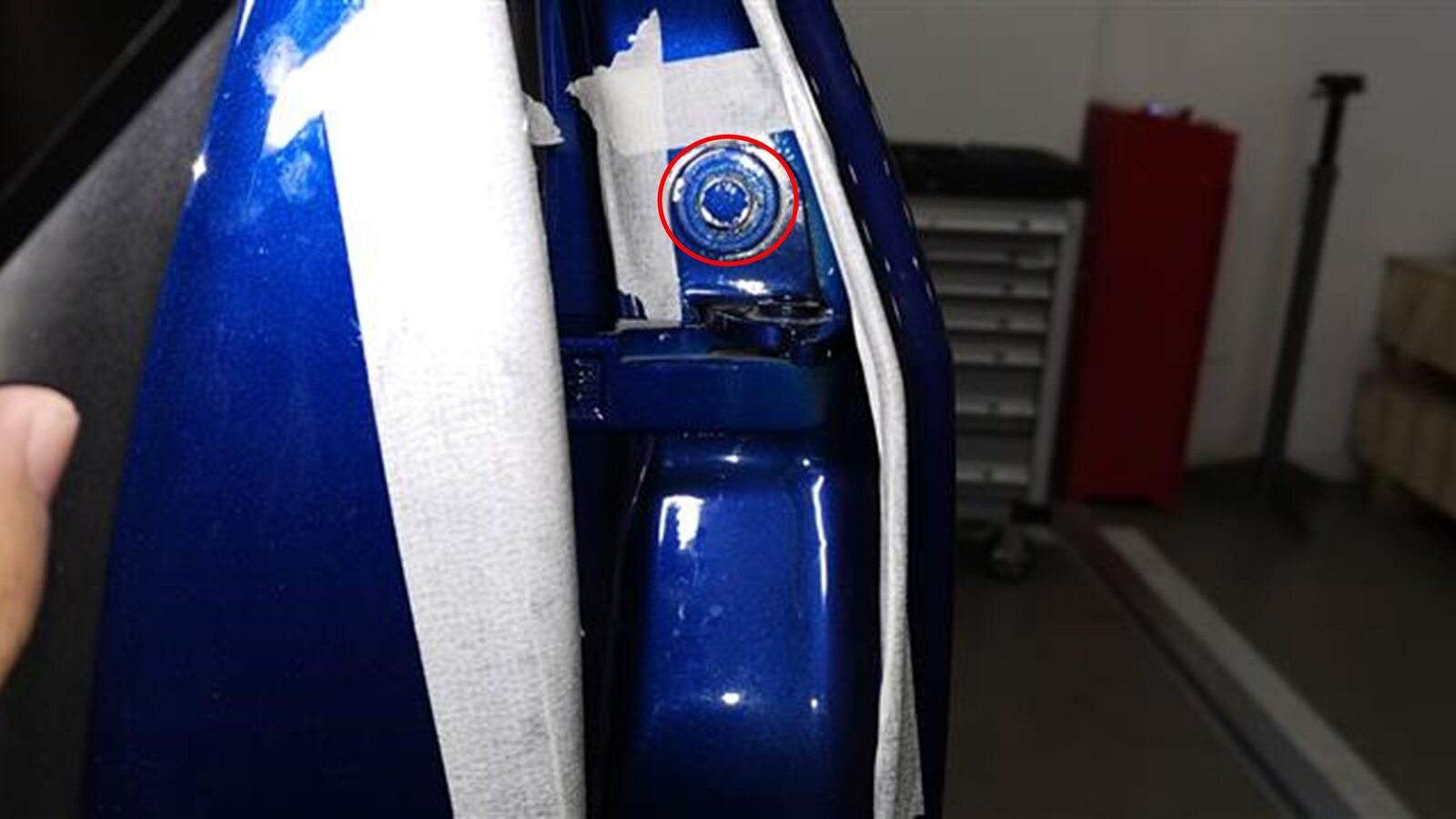

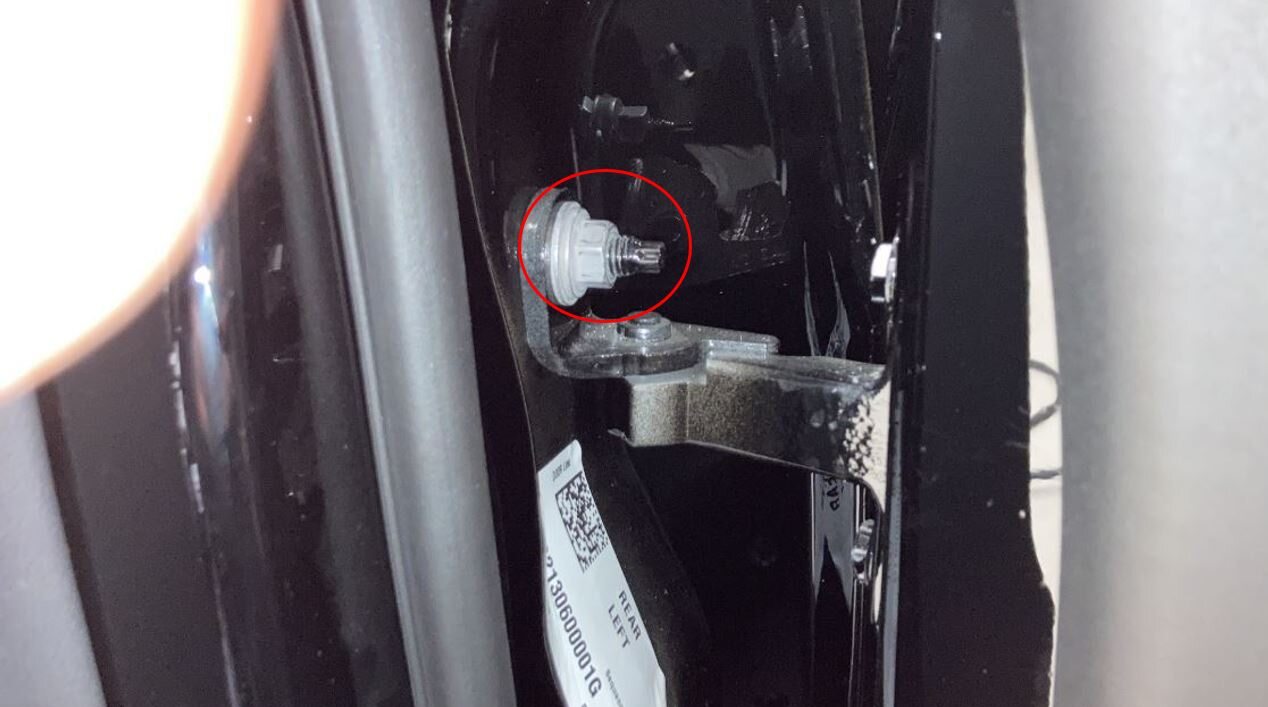

  6. 如果为调节车门而松开了将铰链固定到车门的螺栓和螺母,则将其拧紧。
    49 Nm (36.1 lbs-ft)
    提示: 推荐使用以下工具:
    • 13 毫米套筒
  7. 拧紧将铰链固定到车身的螺栓 (x2)。
    24 Nm (17.7 lbs-ft)
    提示: 推荐使用以下工具:
    • 13 毫米套筒
  8. 撕下 LH 车身侧和车门侧上部铰链位置处的胶带。
  9. 向铰链螺栓上涂抹修补漆。
    Informational PurposesAn informational icon, calling your attention
    涂抹前,请务必先晃一晃修补漆,
    Informational PurposesAn informational icon, calling your attention
    如果需要,将第一涂层风干 20 分钟,然后再涂抹第二涂层。
  10. 升起 LH 前车窗。
  11. 关闭 LH 前车门。
