闩锁 - 掀背尾门(拆卸和更换)

校正代码 11355002 0.18 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格闩锁 - 掀背尾门(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将掀背车门闩锁固定到掀背车门的螺栓
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒
重新使用

拆卸

  1. 拆下掀背车门下部饰板。请参阅饰板 - 掀背尾门 - 下(拆卸和更换)

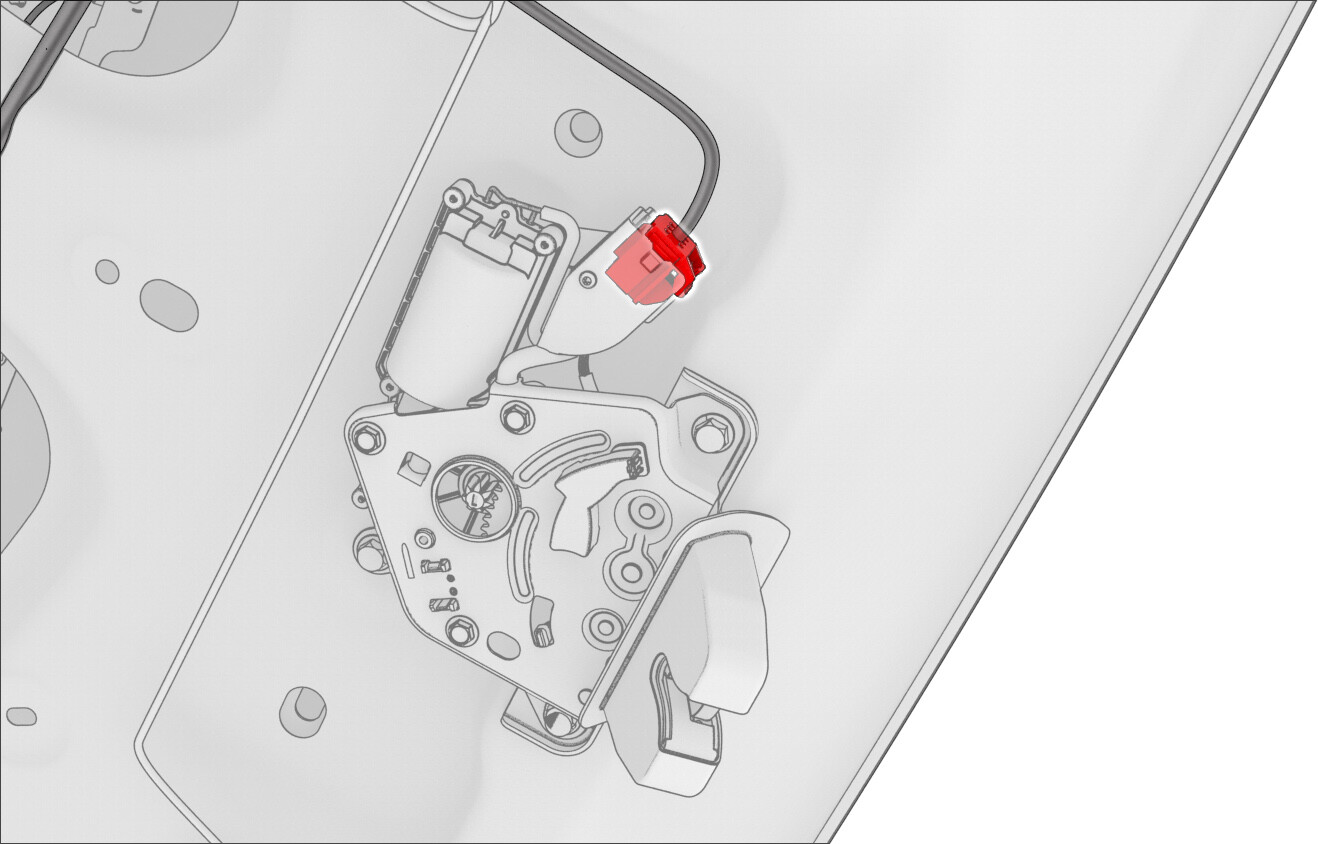

  2. 断开电气连接器与闩锁的连接。

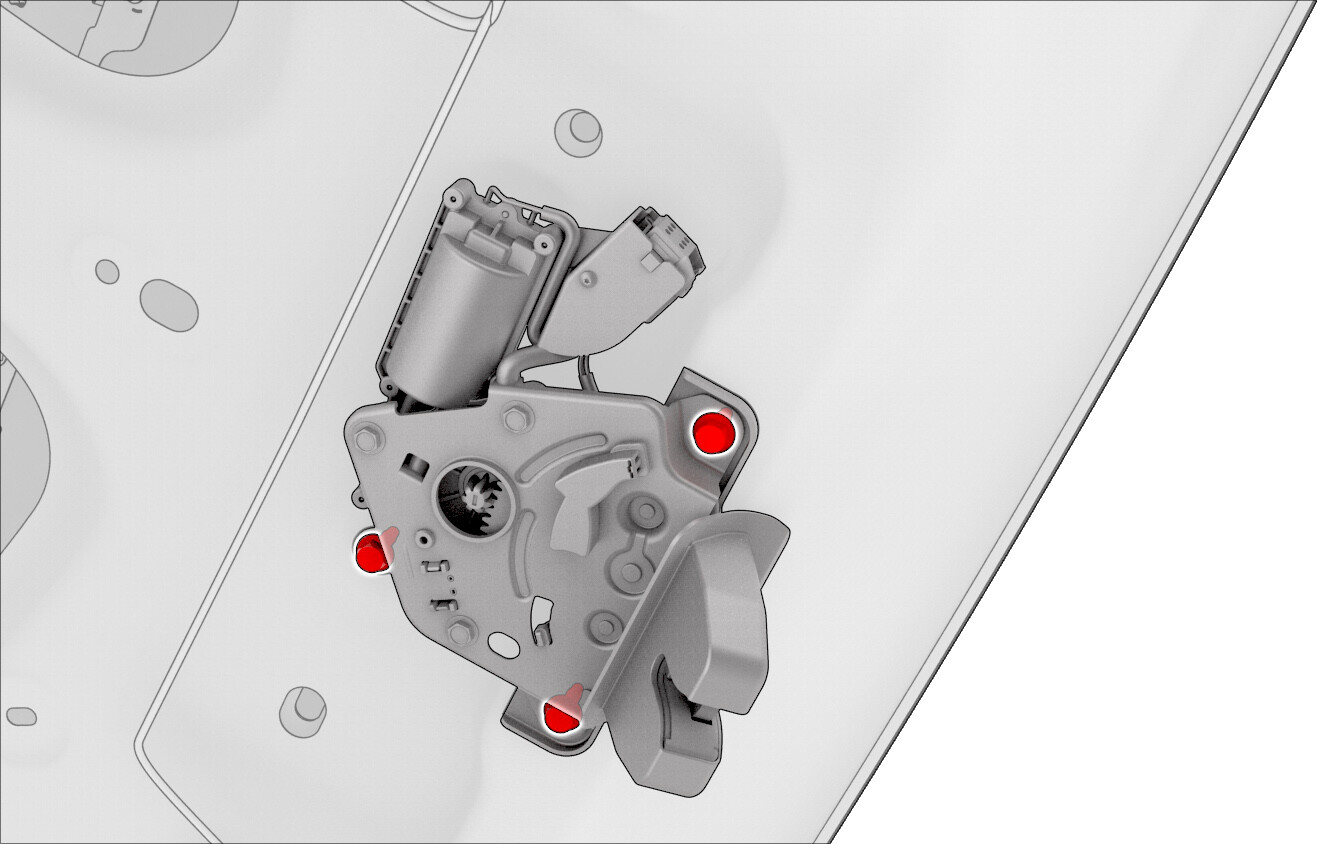

  3. 松开将闩锁固定到掀背车门盖的螺栓,然后从车上拆下闩锁。
    Informational PurposesAn informational icon, calling your attention
    闩锁的背面带有锁片。向上滑动闩锁,使锁片与掀背车门分离。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:

安装

  1. 安装将闩锁固定到掀背车门盖的螺栓。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    闩锁的背面带有锁片。安装闩锁,将锁片穿进掀背车门上的定位孔。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
  2. 将电气连接器连接到闩锁。
  3. 安装掀背车门下部饰板。请参阅饰板 - 掀背尾门 - 下(拆卸和更换)
  4. 安装掀背车门上部饰板。请参阅饰板 - 上 - 掀背尾门(拆卸和更换)
  5. 关上掀背车门。
