转向节 - 悬架 - 后(检查)

校正代码 31030110 0.24 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至ServiceManualFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2025-05-15: 修订了程序。
  • 1064697-00-B - 制动盘偏转检测套件

程序

  1. 拆下后轮毂。请参阅轮毂总成(拆卸和安装)

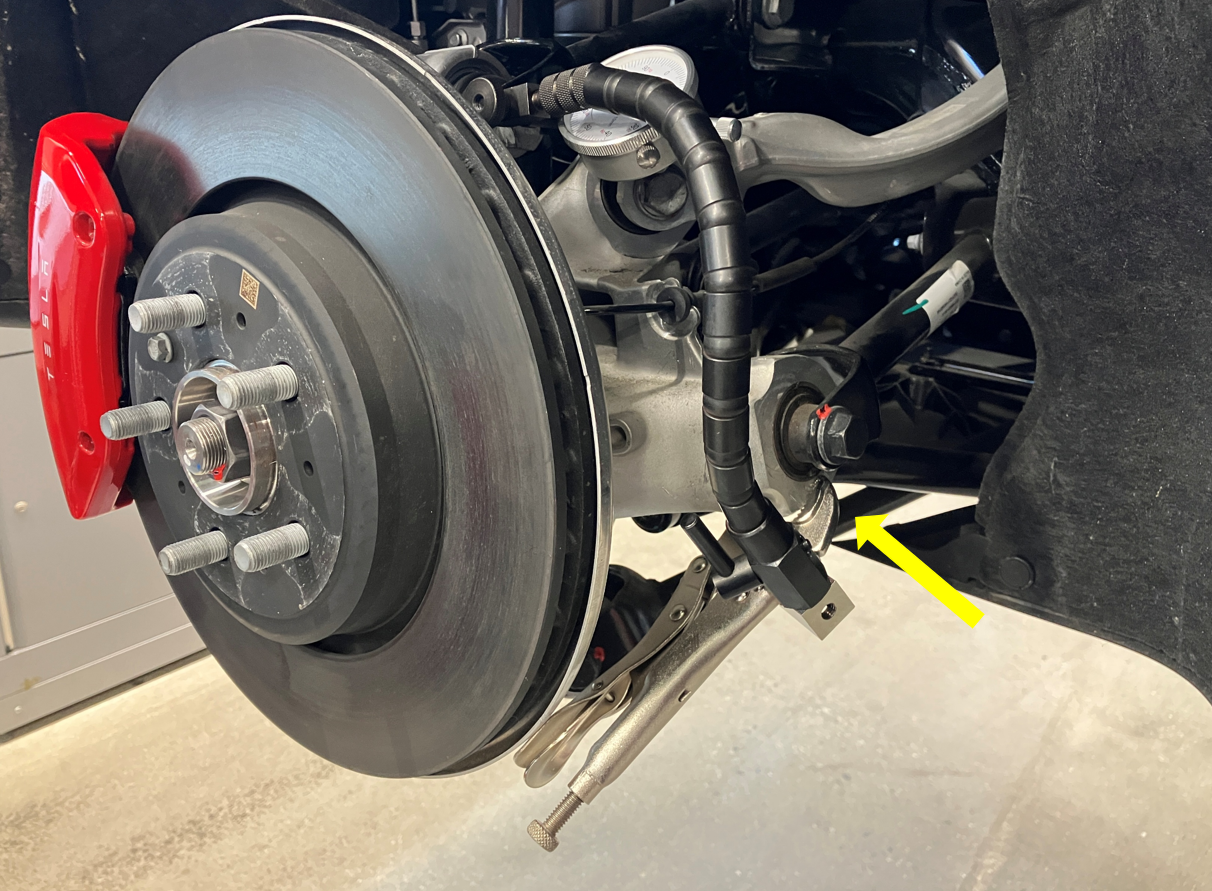

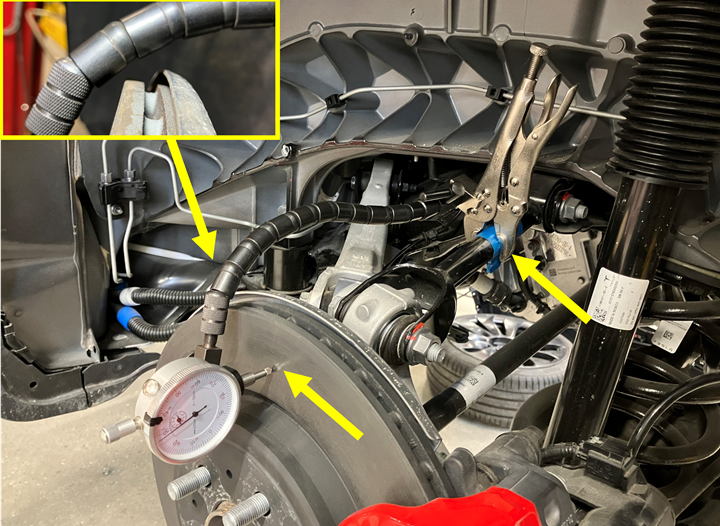

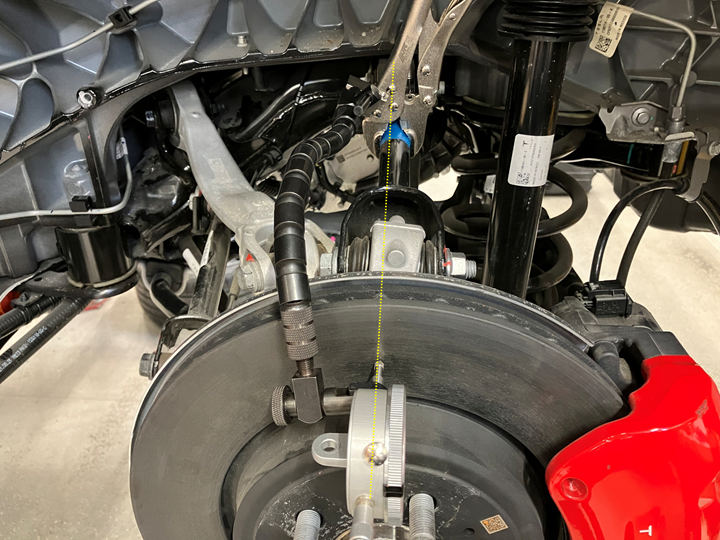

  2. 将制动盘偏转工具固定到后转向节上,然后向上朝尾连杆方向移动挠性杆。

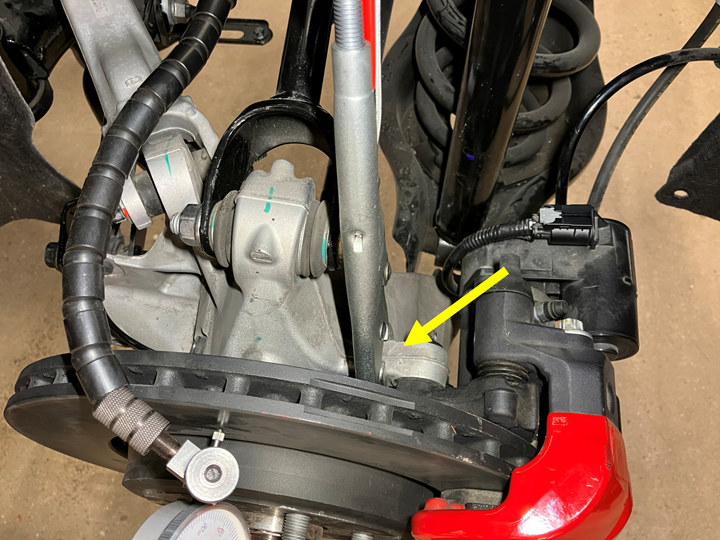

  3. 移动挠性杆,使制动盘偏转工具的指示杆接触到将尾连杆连接到转向节的上球头螺栓,然后将测量值归零。
    Informational PurposesAn informational icon, calling your attention
    确保正确按下指示杆,使工具可双向移动且不会触底。

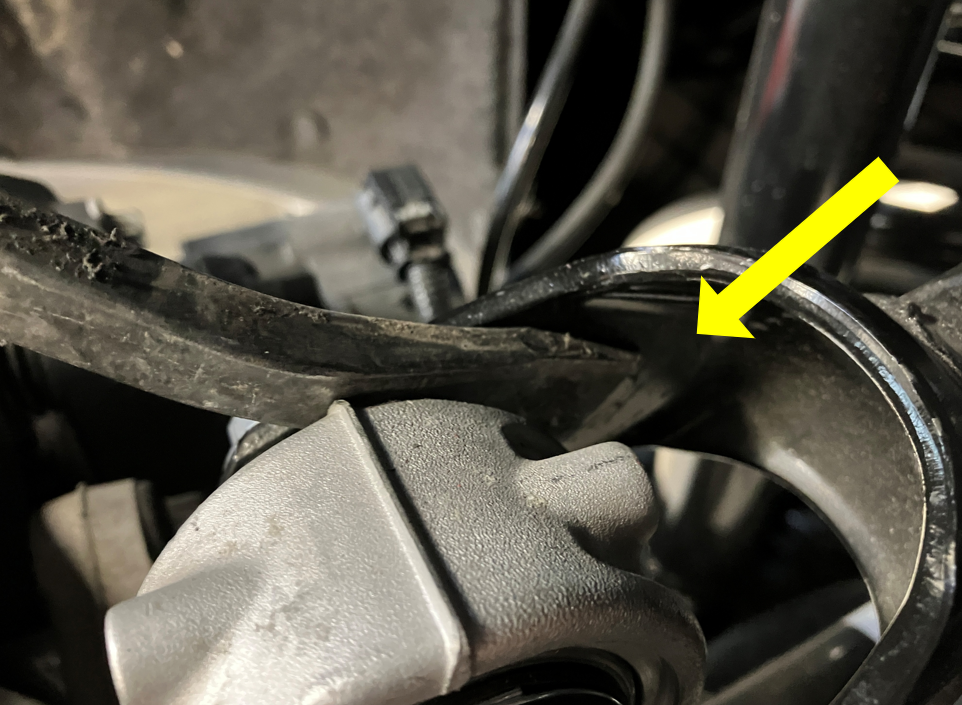

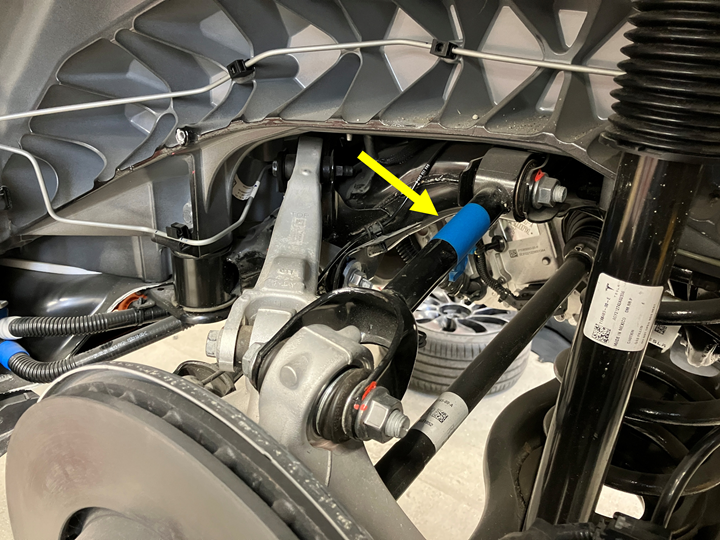

  4. 在尾连杆和转向节之间插入一个中等尺寸的撬杆。
    Informational PurposesAn informational icon, calling your attention

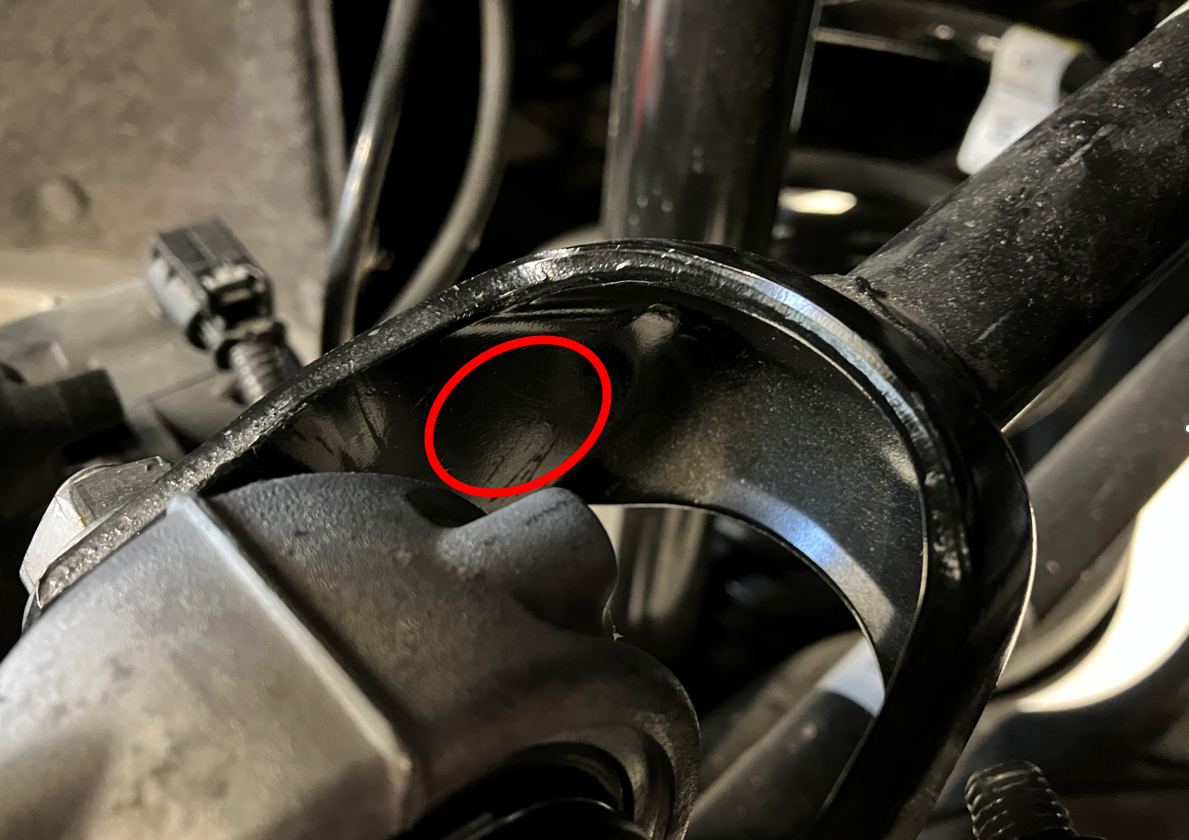

    确保撬棍对标示区产生了推力,能够防止尾连杆转动。

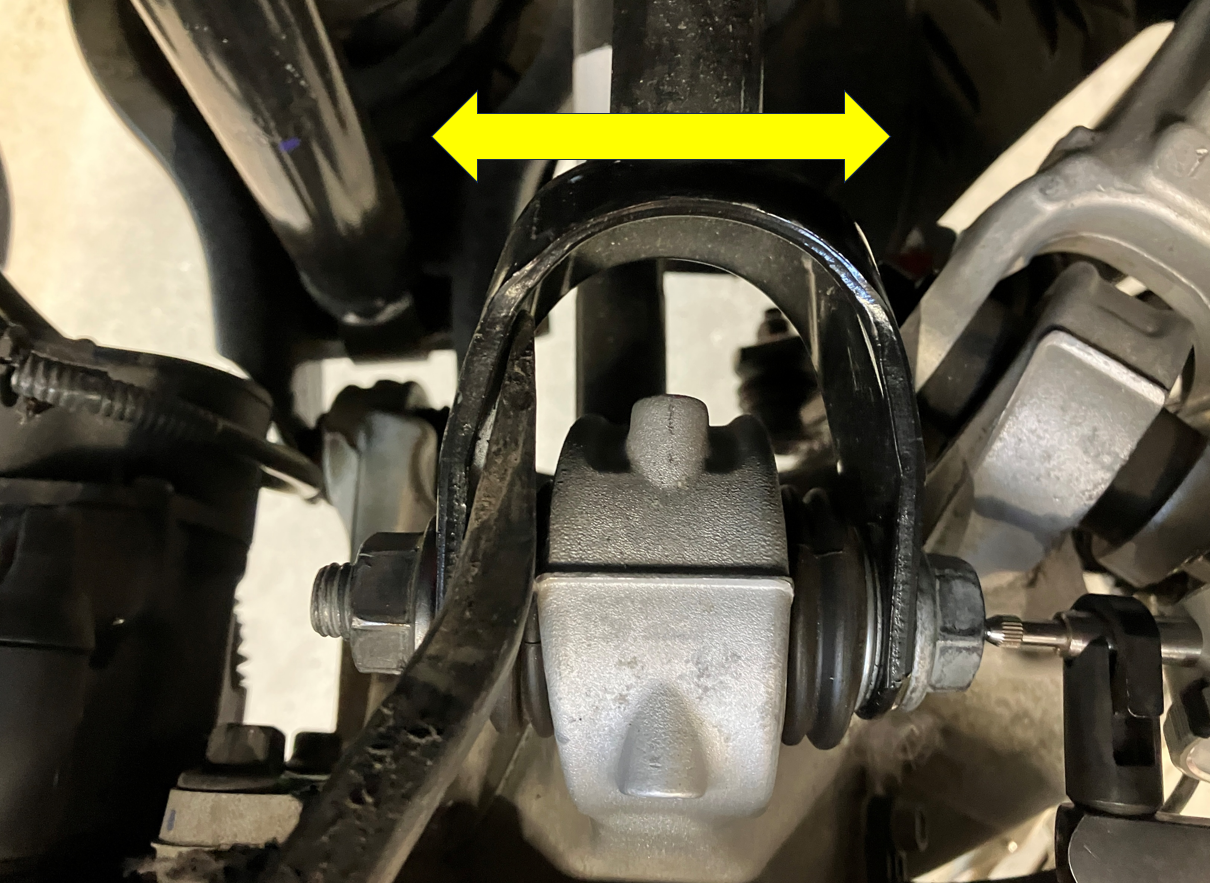

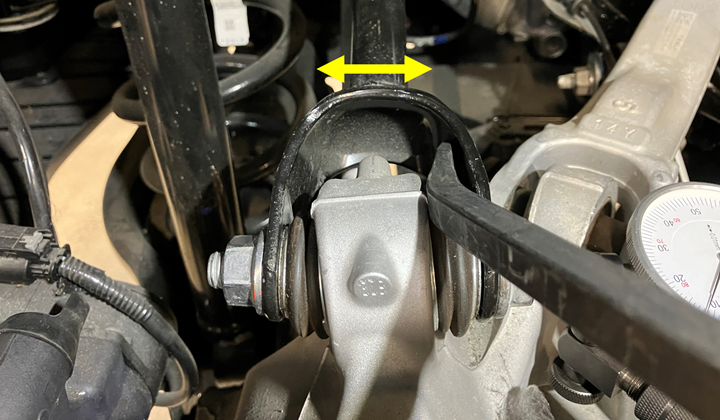

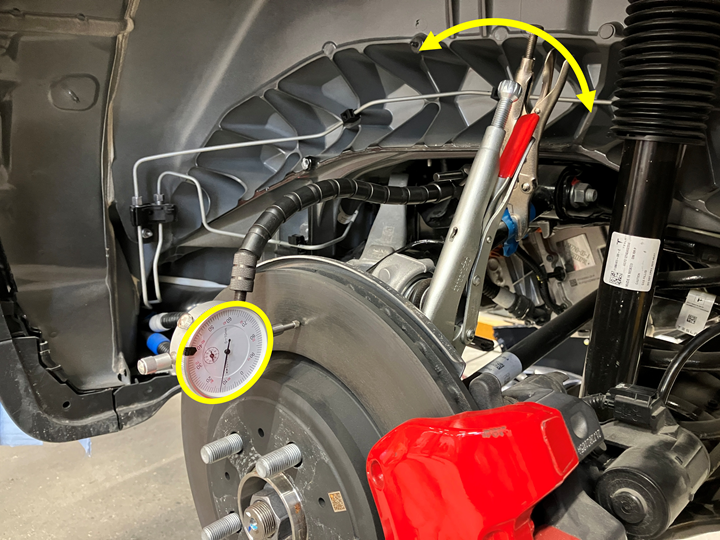

  5. 将撬杆从左至右移动,迫使后转向节移动,然后记下转向节总成移动时指示杆上的数值。
    Informational PurposesAn informational icon, calling your attention
    最大允许游隙为 1.00 毫米。如果游隙大于 1.00 毫米,请更换后转向节上球头。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤,以避免部件损坏和/或人身伤害。
  6. 将制动盘偏转工具从后转向节上拆下。
  7. 安装后车轮。请参阅轮毂总成(拆卸和安装)
