线束 - 第二排座椅 - LH(拆卸和更换)

校正代码 17100072 0.18 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开全部车门并完全降下全部车窗。
  2. 拆下第二排下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  3. 向下折叠第二排 LH 座椅。
  4. 拆下第二排 LH 座椅背板。请参阅背板 - 第二排座椅 - LH(拆卸和更换)
  5. 拆下第二排 LH 座椅靠背肩部开关。请参阅肩部开关 - 座椅靠背 - 第二排 - LH(拆卸和更换)
  6. 从第二排 LH 座椅内饰支座上松开肩部开关线束。

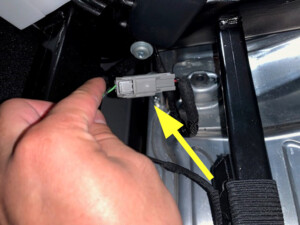

  7. 断开第二排 RH 座椅加热器电气连接器。
  8. 松开第二排 RH 座椅加热器连接器夹。

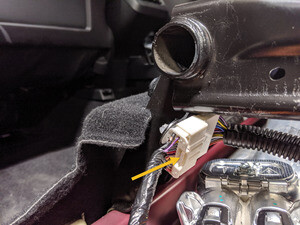

  9. 断开第二排 LH 座椅框架上的逻辑电气连接器。
  10. 松开将第二排中间座椅靠背线束固定到 LH 座椅框架的夹子,然后断开电气连接器。
  11. 从第二排 LH 座椅框架上松开固定第二排中间锁扣电气连接器的夹子。

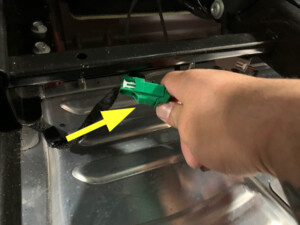

  12. 从 LH 座椅框架线束上断开第二排中间锁扣电气连接器。
  13. 从第二排 LH 座椅框架上松开固定第二排 LH 锁扣电气连接器的夹子。
  14. 从 LH 座椅框架线束上断开第二排 LH 锁扣电气连接器。

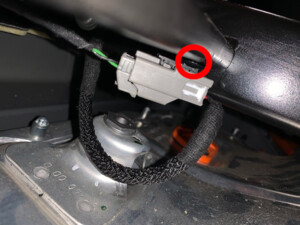

  15. 断开第二排 LH 座椅靠背倾角调节线束。

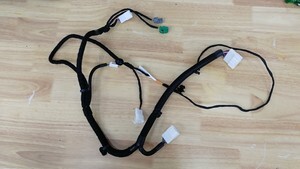

  16. 松开将第二排 LH 座椅线束固定到座椅总成的夹子 (x5),然后从总成上拆下线束。

安装

  1. 将第二排 LH 座椅线束安装到座椅总成上。
  2. 安装第二排 LH 座椅内饰支座上的肩部开关线束。
  3. 连接第二排 LH 座椅靠背倾角调节线束。
  4. 将第二排中间锁扣电气连接器连接到 LH 座椅框架线束。
  5. 安装将第二排中间锁扣电气连接器固定到第二排 LH 座椅框架的夹子。
  6. 将第二排 LH 锁扣电气连接器连接到 LH 座椅框架线束。
  7. 安装将第二排 LH 锁扣电气连接器固定到第二排 LH 座椅框架的夹子。
  8. 安装将第二排中间座椅靠背线束固定到 LH 座椅框架的夹子,然后连接电气连接器。
  9. 安装第二排 RH 座椅加热器连接器夹。
  10. 连接第二排 RH 座椅加热器电气连接器。
  11. 安装第二排 LH 座椅背板。请参阅背板 - 第二排座椅 - LH(拆卸和更换)
  12. 安装第二排 LH 座椅靠背肩部开关。请参阅肩部开关 - 座椅靠背 - 第二排 - LH(拆卸和更换)
  13. 在第二排 LH 座椅框架上连接逻辑电气连接器。
  14. 向上折叠第二排 LH 座椅。
  15. 安装第二排下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  16. 升起所有车窗,关闭所有车门。
