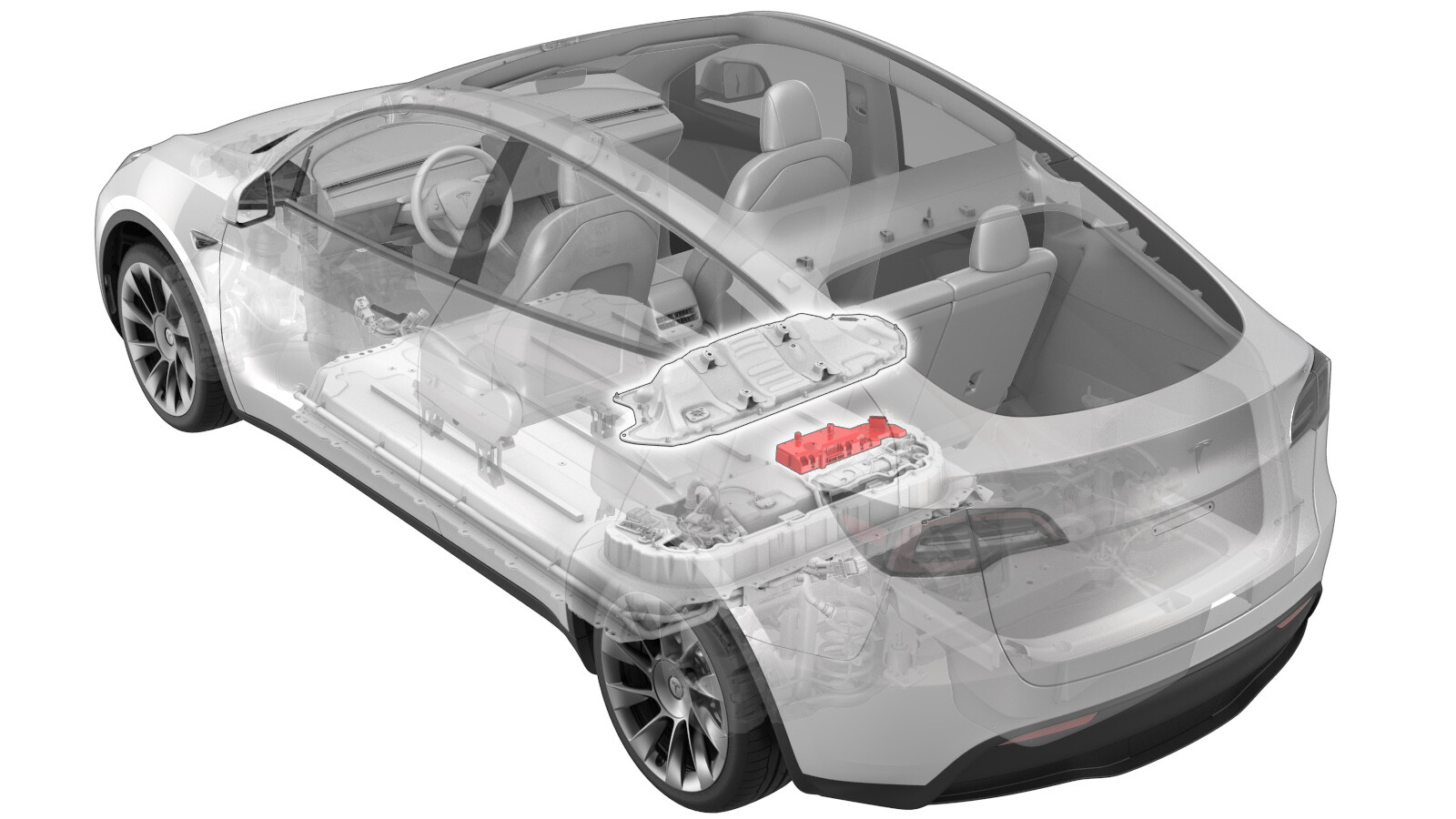

控制器 - 高压(非结构化电池组) (拆卸和更换)

校正代码 16301602 1.20 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告

只有接受过高压安全意识培训并完成全部所需认证课程(如适用)的维修技工才允许执行此程序。处理高压线缆、母排或接头时,务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)高压绝缘手套。有关其他安全信息,请参阅技术注意事项 TN-15-92-003高压安全意识注意事项

扭矩规格

表 1. 扭矩规格控制器 - 高压(非结构化电池组) (拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将高压控制器固定到高压电池仓盖板的螺栓
5 Nm (3.7 lbs-ft) +30 deg
  • 外梅花套筒 E10
  • 4 英寸加长件
  • 棘轮/扭矩扳手
更换
将高压控制器托盘固定到高压电池仓的螺钉
2 Nm (1.5 lbs-ft)
  • 绝缘工具:
    • 梅花 T25 套筒
    • 10 英寸加长件
    • 磁性拾取工具
    • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀(仅适用于安装程序)
    • 棘轮/扭矩扳手
重复使用 如果仅拆下高压控制器,则无需拆下这些紧固件
将高压控制器托盘固定到高压控制器的螺栓
2 Nm (1.5 lbs-ft)
  • 绝缘工具:
    • 外梅花套筒 E6
    • 2 英寸加长件
    • 棘轮/扭矩扳手
重复使用

拆卸

  1. 如果已在其他部件更换程序中拆下高压控制器,且稍后需重新安装原控制器,请转至步骤3。否则,请执行下一步。
  2. 备份高压控制器数据。请参阅控制器 - 高压(备份和恢复)
  3. 拆卸第二排左侧座椅靠背。请参阅座椅靠背 - 第二排 - LH(拆卸和更换)
  4. 拆卸第二排右侧座椅靠背。请参阅座椅靠背 - 第二排 - RH(拆卸和更换)
  5. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  6. 执行车辆隔离程序。请参阅 车辆高压禁用程序
  7. 拆卸高压电池仓盖板。请参阅盖板 - 高压电池仓(拆卸和更换)
  8. 拆下烟火电池隔离开关。请参阅烟火电池断接开关(拆卸和更换)

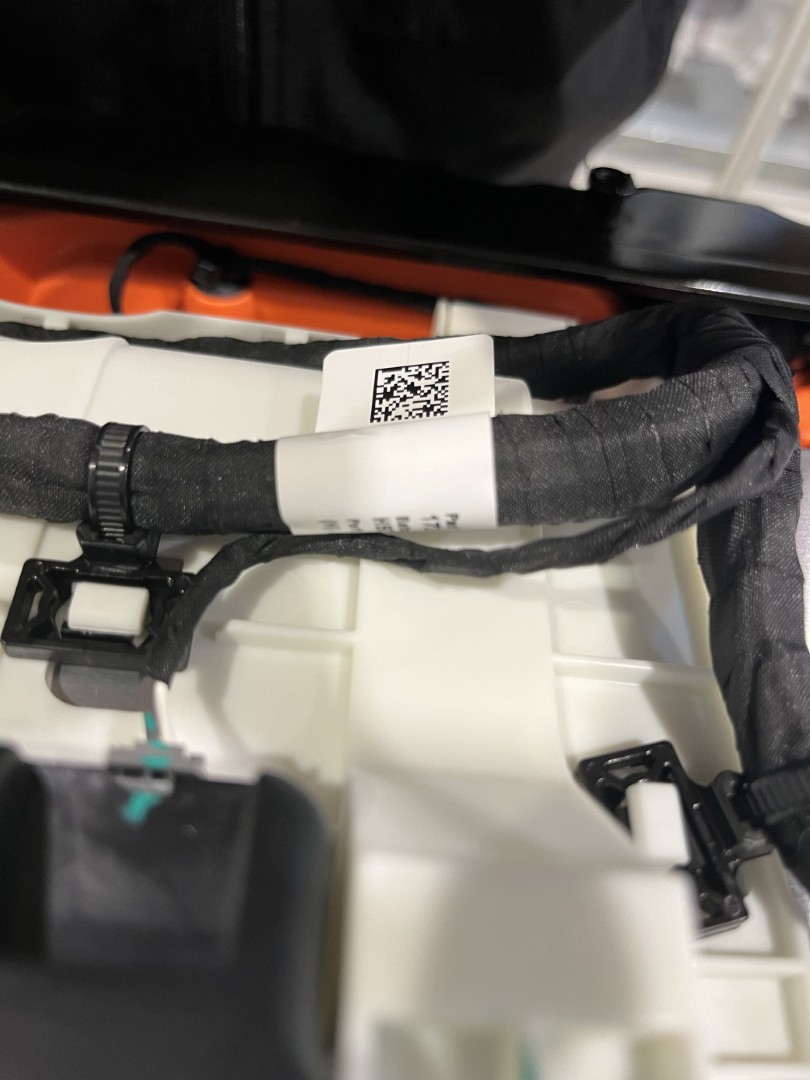

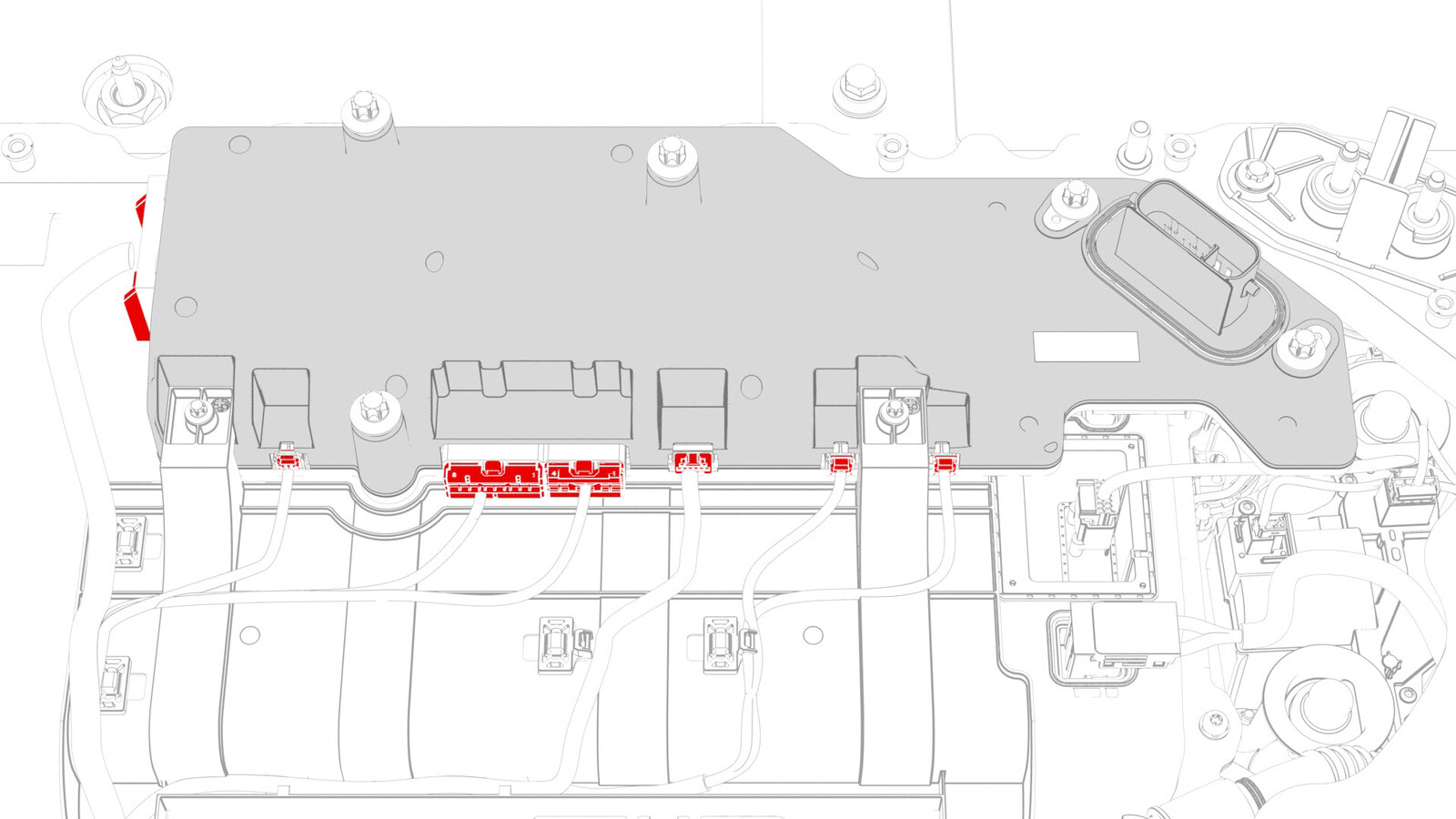

  9. 将高压电池仓线束从高压控制器连接器上断开。
  10. 拆卸将高压控制器固定到高压控制器托盘的螺栓(2 个),然后将高压控制器从车辆上拆下。
    提示: 推荐使用以下工具:
    • 绝缘工具:
      • 外梅花套筒 E6
      • 2 英寸加长件
      • 棘轮/扭矩扳手

安装

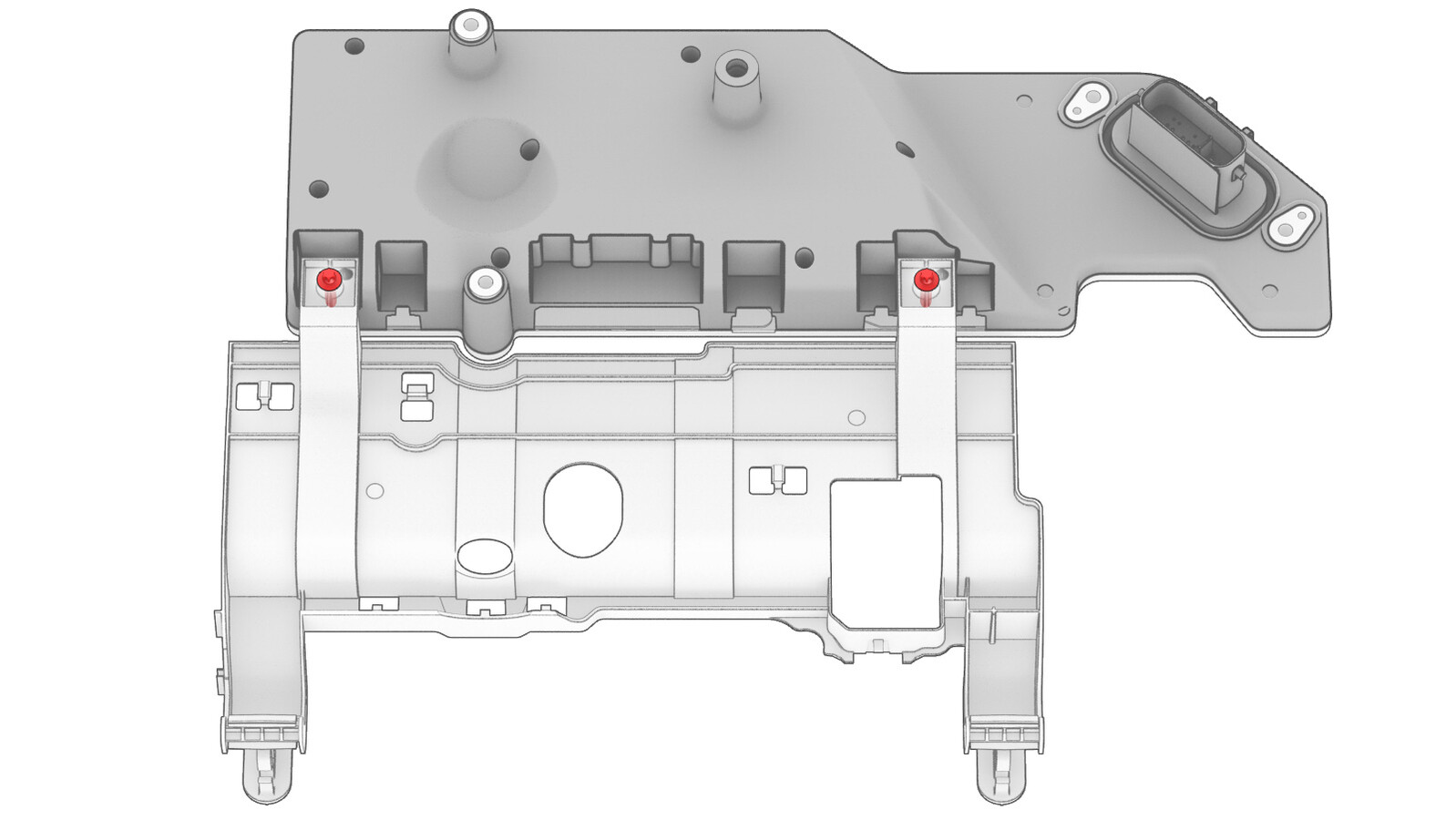

  1. 将高压控制器托盘放置在高压控制器上,然后安装将托盘固定到控制器的螺栓。
    2 Nm (1.5 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    安装前,检查高压控制器的版本是否正确,并确保该版本与旧高压控制器兼容。
    提示: 推荐使用以下工具:
    • 绝缘工具:
      • 外梅花套筒 E6
      • 2 英寸加长件
      • 棘轮/扭矩扳手
  2. 将高压电池仓线束连接到高压控制器连接器。
  3. 安装烟火电池断接开关。请参阅烟火电池断接开关(拆卸和更换)
    Informational PurposesAn informational icon, calling your attention
    请勿在此时安装高压电池仓盖板。
  4. 如果高压控制器已被拆下,且后续作为另一部件更换程序的一部分进行安装,请返回该程序。
  5. 使用异丙醇 (IPA) 湿巾清理高压电池仓盖板垫片表面,以及高压电池的接合面。
  6. 使用异丙醇 (IPA) 湿巾清理高压控制器安装螺栓孔以及螺栓孔处高压电池仓盖板内侧和外侧残留物。

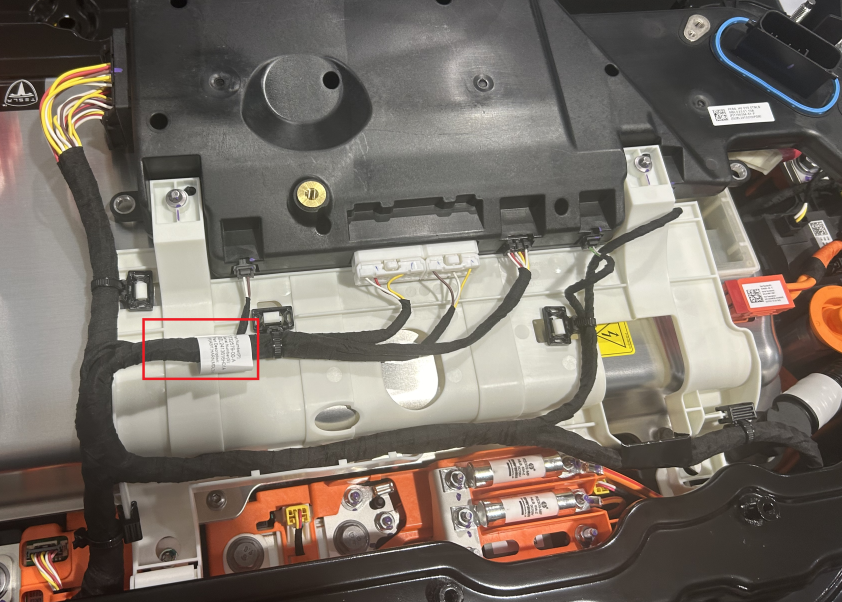

  7. 如果铝胶带改装补片损坏,则将其拆下,使用异丙醇 (IPA) 湿巾清洁相关区域,贴上另一块铝胶带补片,用硅胶辊湿润补片以使粘合剂凝固。

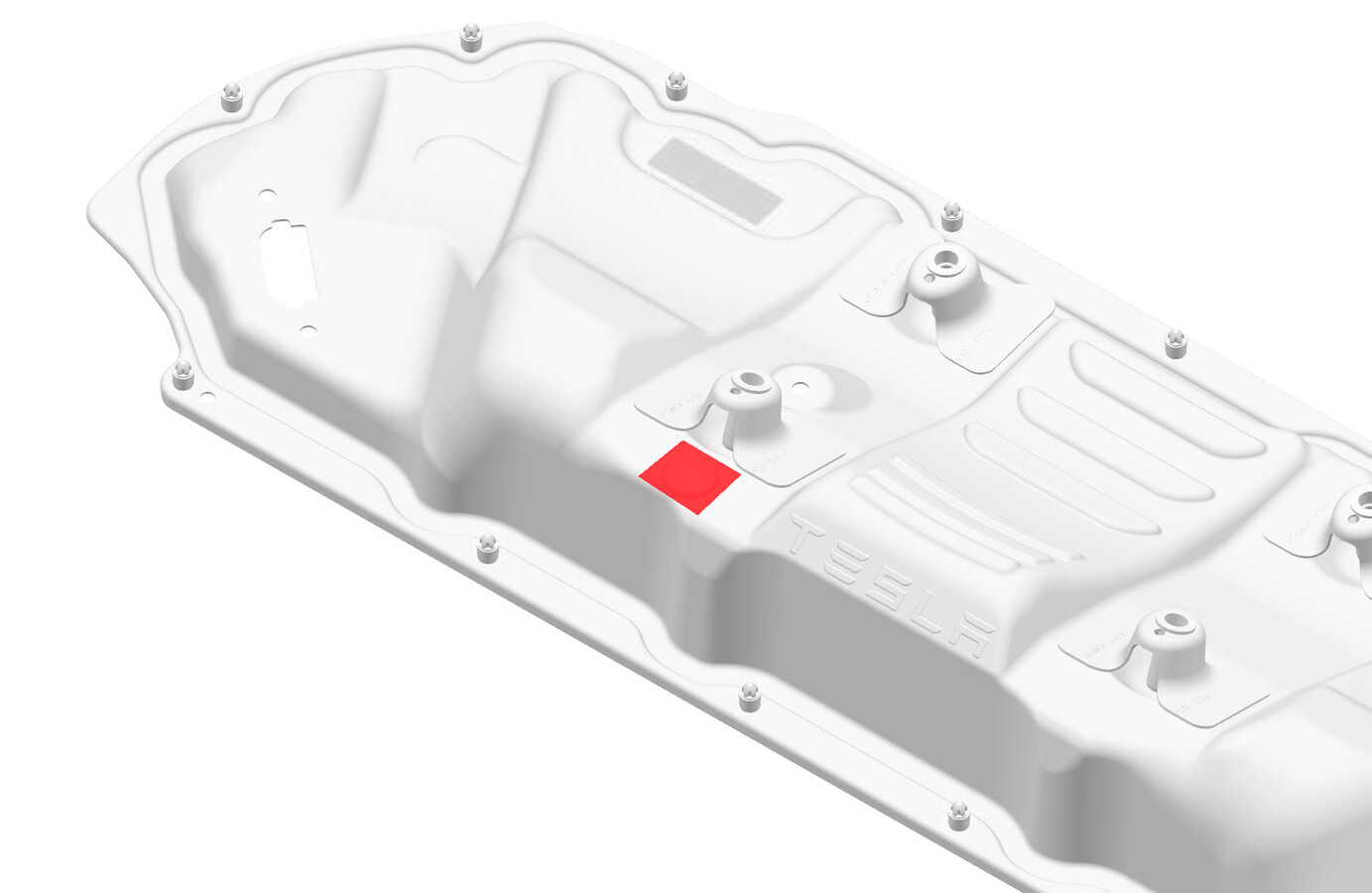

    图 1. 4 螺栓至 3 螺栓补片 30 毫米 x 30 毫米
  8. 将高压电池仓盖板放置在高压电池仓上,然后安装高压控制器连接器两侧的两个螺栓。
    5 Nm (3.7 lbs-ft) +30 deg

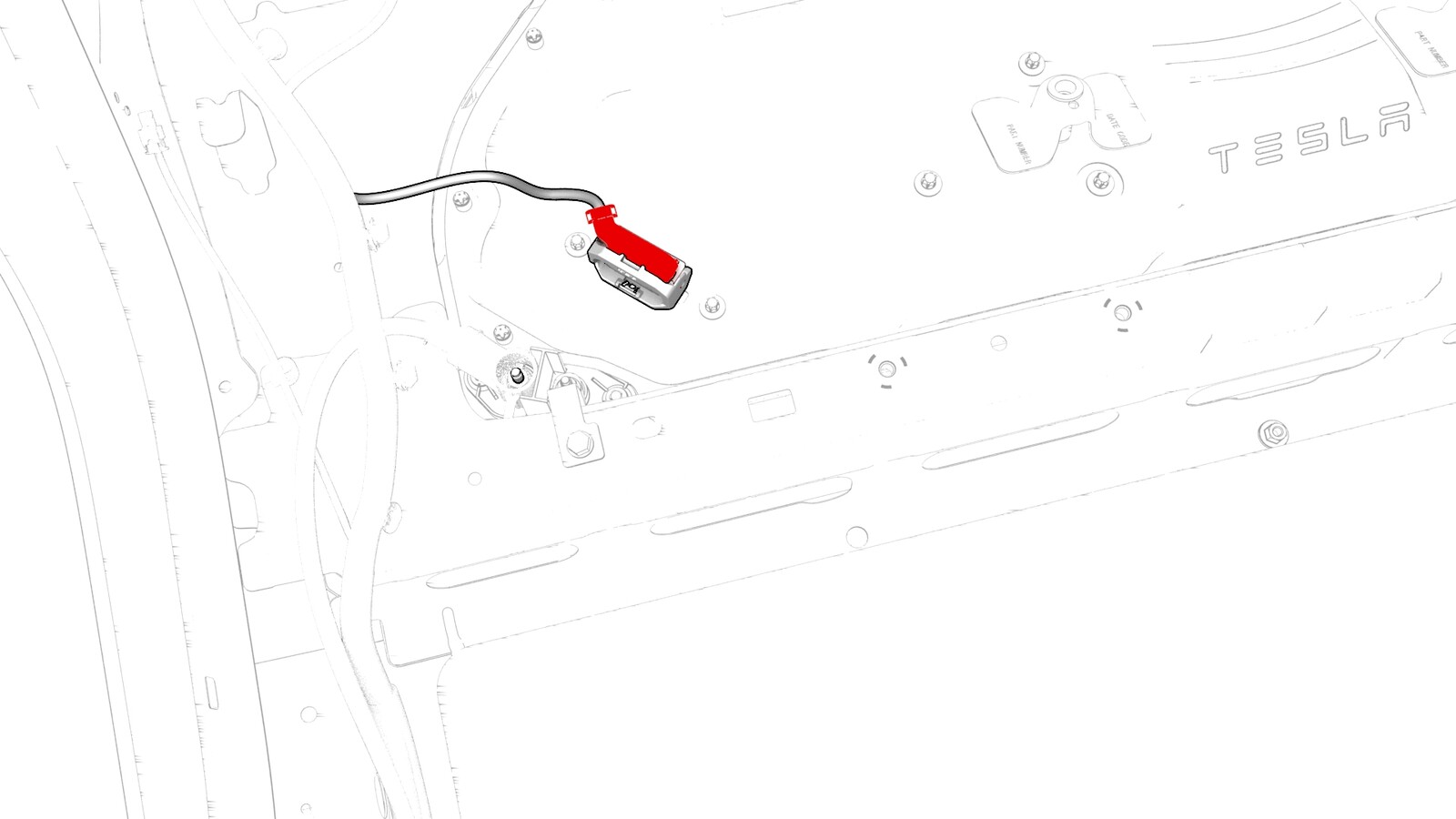

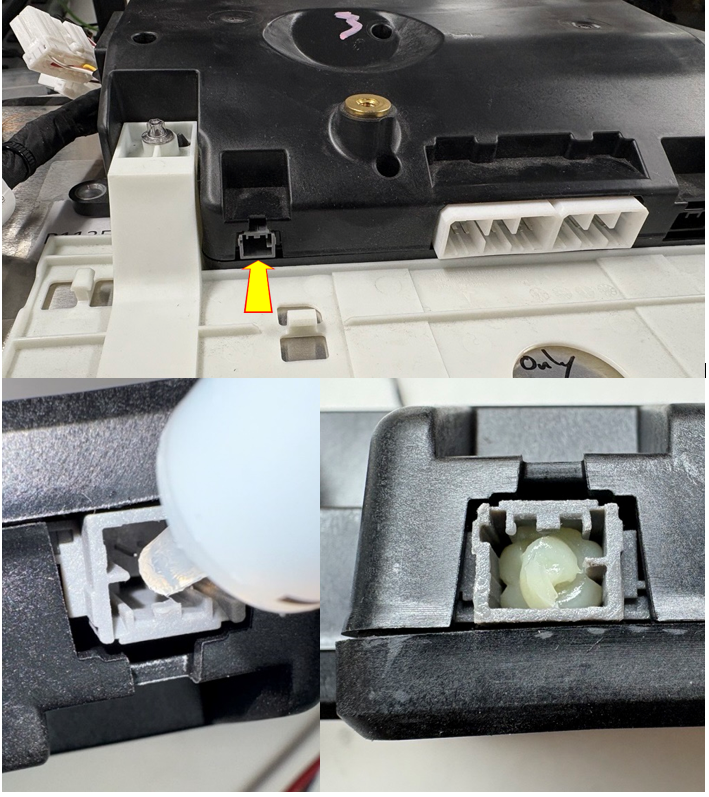

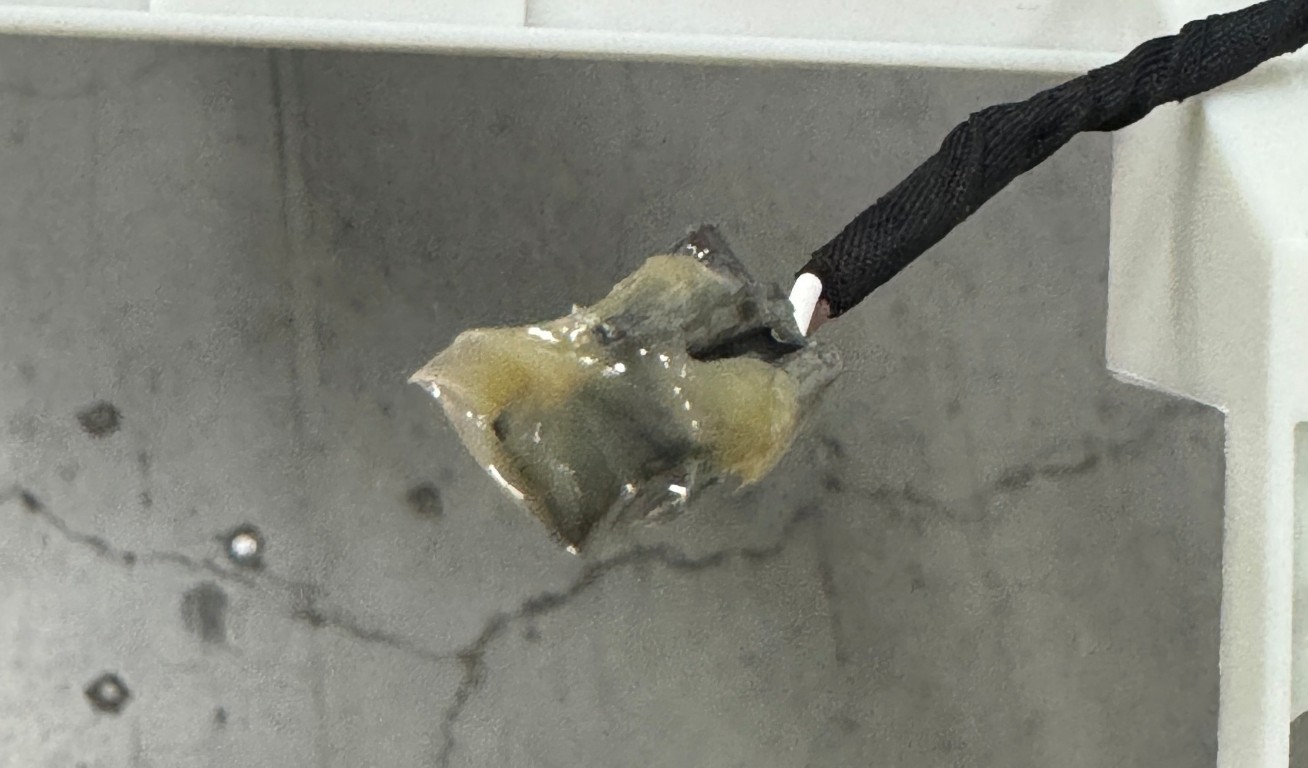

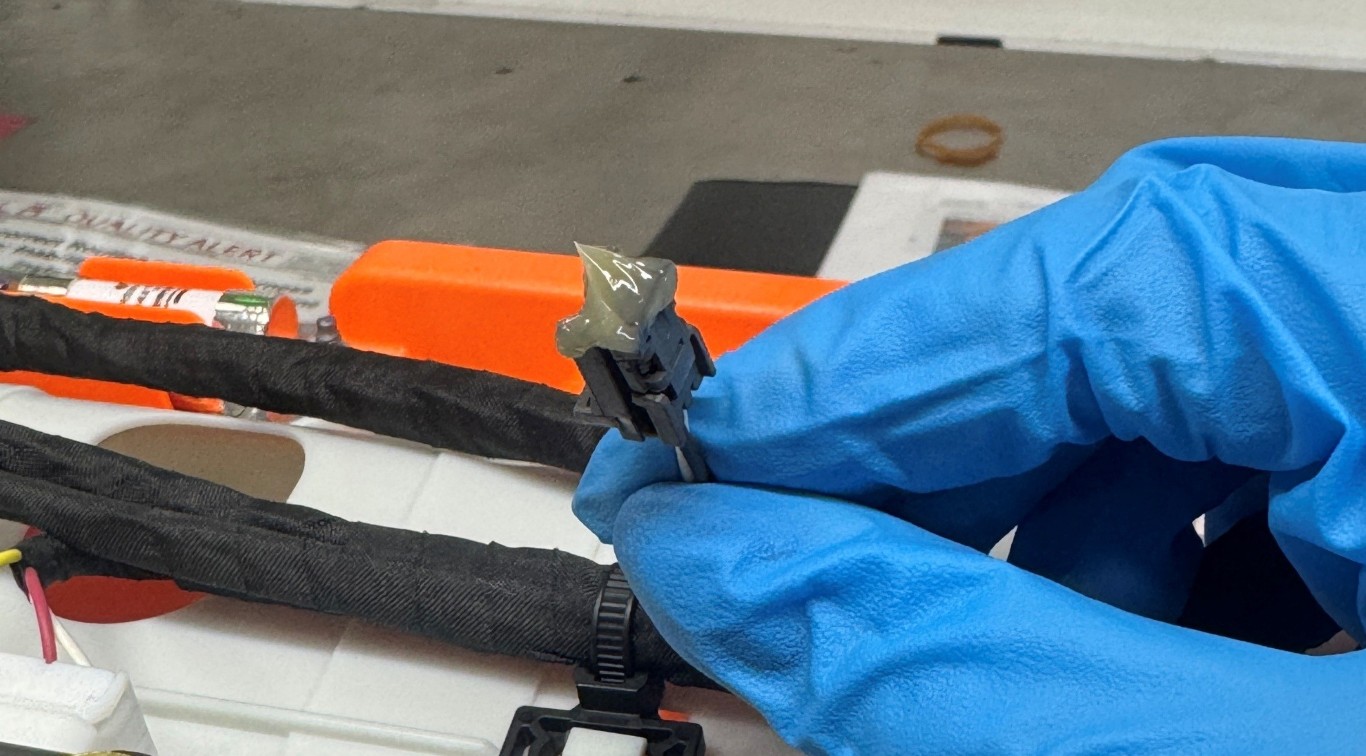

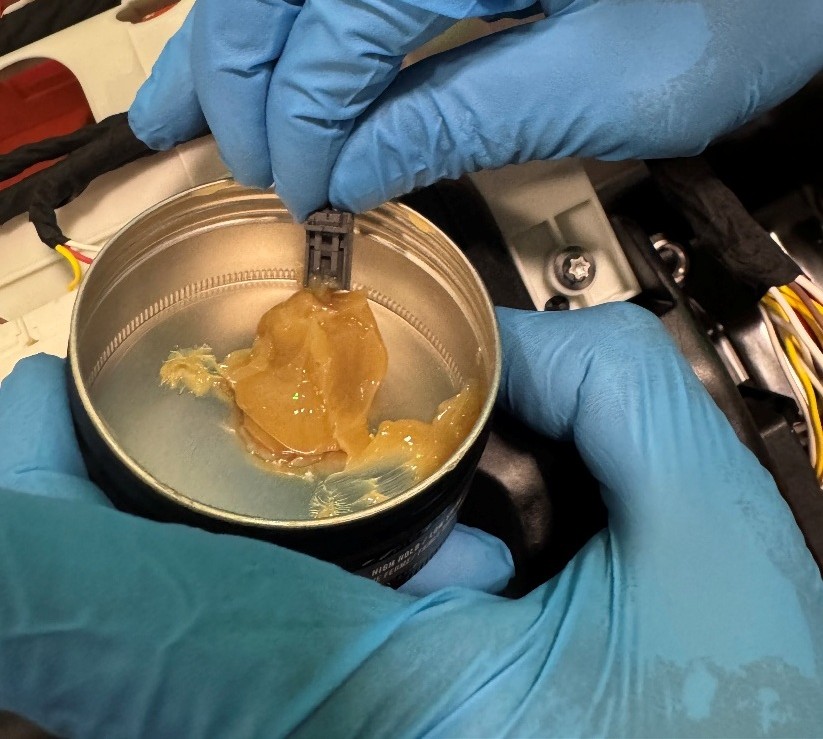

  9. 将电气线束连接到高压控制器连接器。

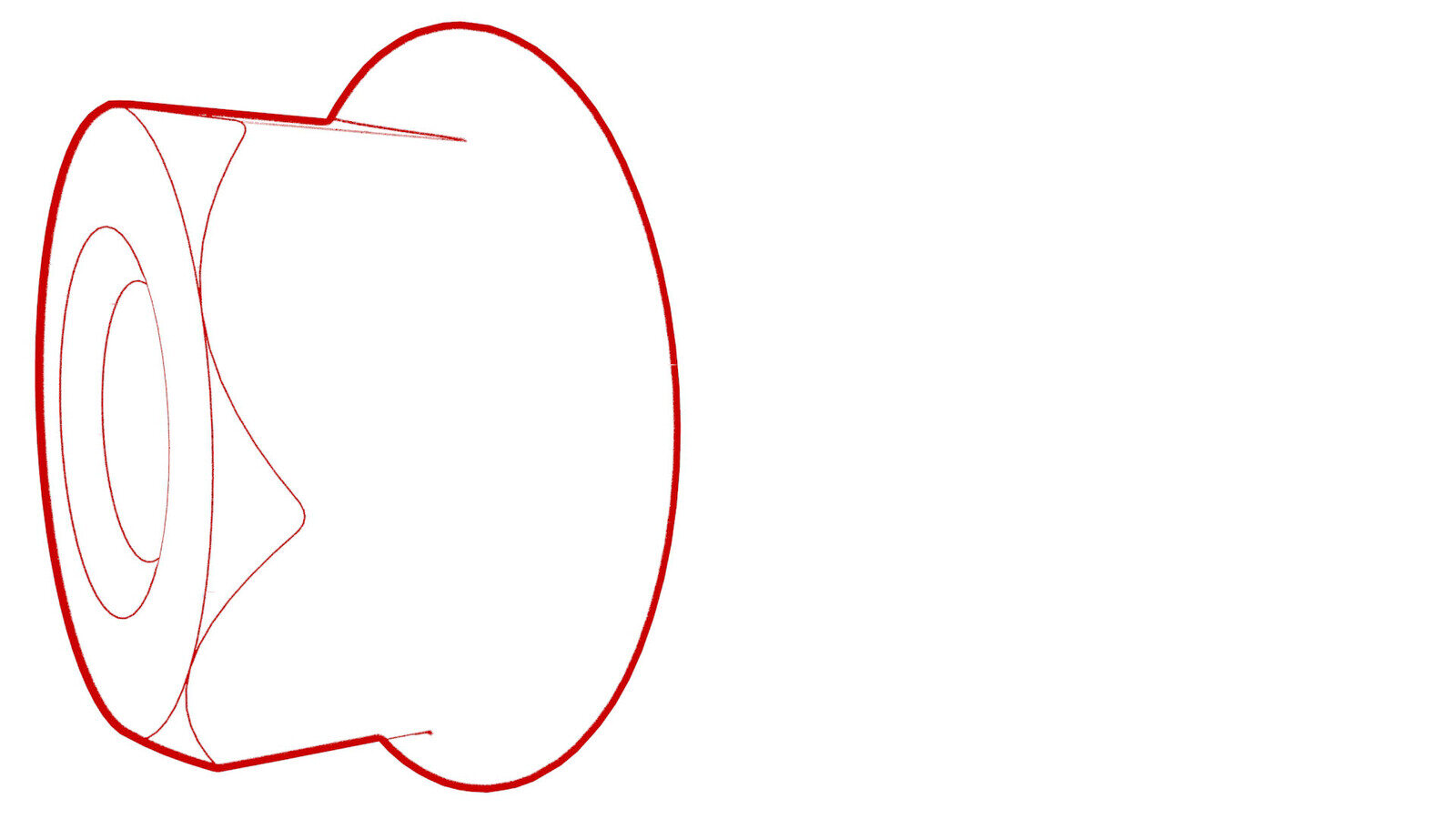

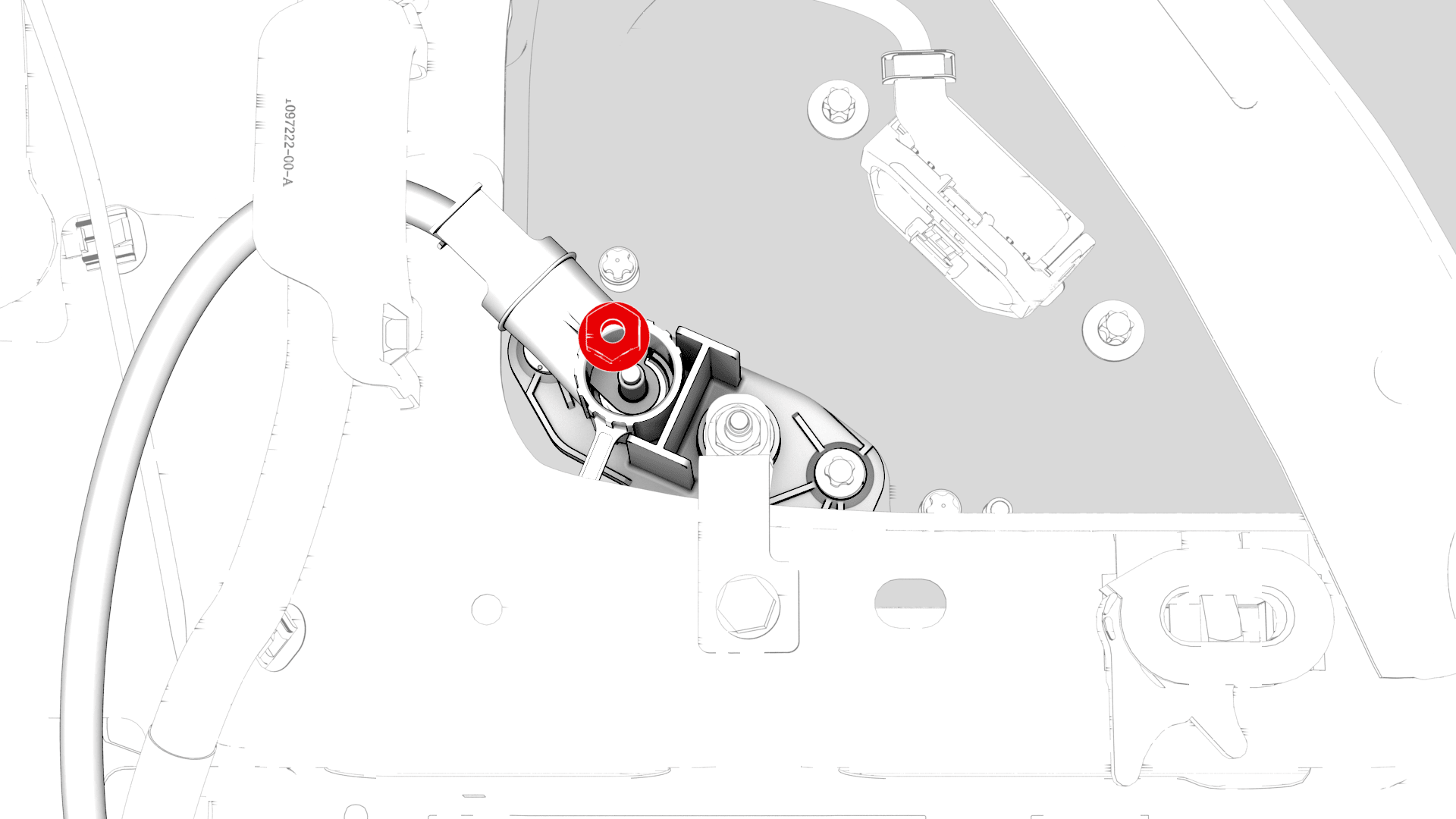

  10. 将 12V 正极输出电缆连接到直流-直流直通件,安装新螺母以连接电缆,并在紧固后,使用绿色油性记号笔对螺母进行标记。
    15 Nm (11.1 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保橡胶套未陷入电缆接线头底部,或被夹在电缆接线头和螺母之间。
    Informational PurposesAn informational icon, calling your attention
    紧固后,使用油性记号笔标记紧固件。
    提示: 推荐使用以下工具:
    • 13 毫米深 12 角套筒
    • 3 英寸加长件
    • 棘轮/扭矩扳手
  11. 如已拆卸,请更换直流-直流直通件处 12V 正极输出电缆盖板,然后下压以固定盖板。
  12. 连接 12V/低压电源。请参阅12V/低压电源(断开和连接)
  13. 将 12V 充电器连接到 12V 电池或低压维护器上。请参阅低压维护设备(连接和断开)
  14. 执行高压控制器数据恢复。请参阅控制器 - 高压(备份和恢复)
  15. 断开 12V 充电器与 12V 电池或低压维护器的连接。请参阅低压维护设备(连接和断开)
  16. 将高压电池仓盖板安装到高压电池上,然后手动拧紧螺栓。
  17. 按图示顺序紧固高压电池仓盖板螺栓,紧固后,使用绿色油性记号笔标记每个螺栓。
    8 Nm (5.9 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    使用非磁性 E10 外五角套筒。磁性套筒无法完全夹紧,可能会损坏螺栓头。
    提示: 推荐使用以下工具:
    • 外梅花 5 角套筒 E10
    • 4 英寸加长件
    • 棘轮/扭矩扳手

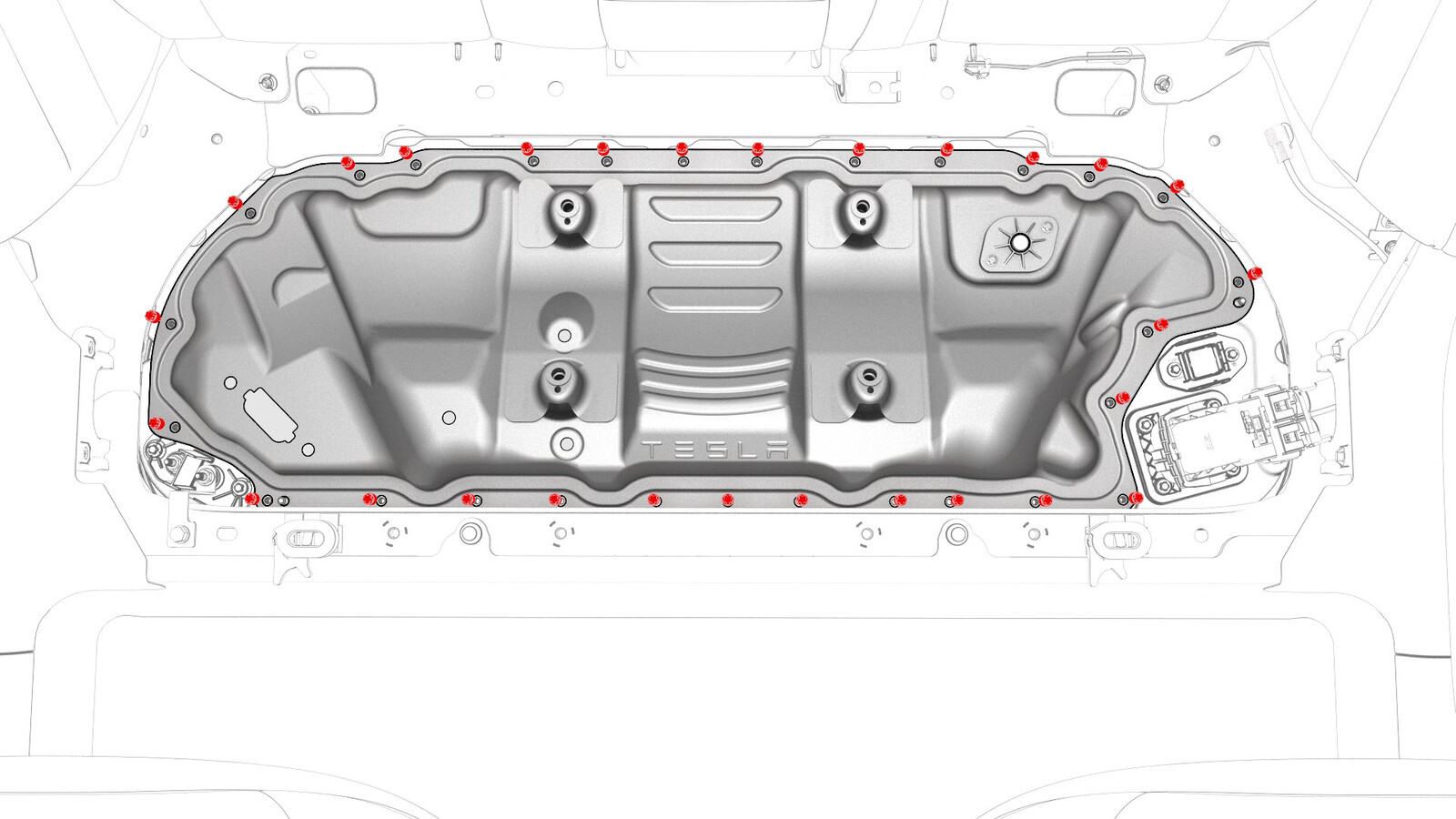

    图 2. 18 个高压电池仓盖板螺栓紧固顺序
  18. 手动拧紧从内部将高压控制器固定到高压电池仓盖板的新螺栓。

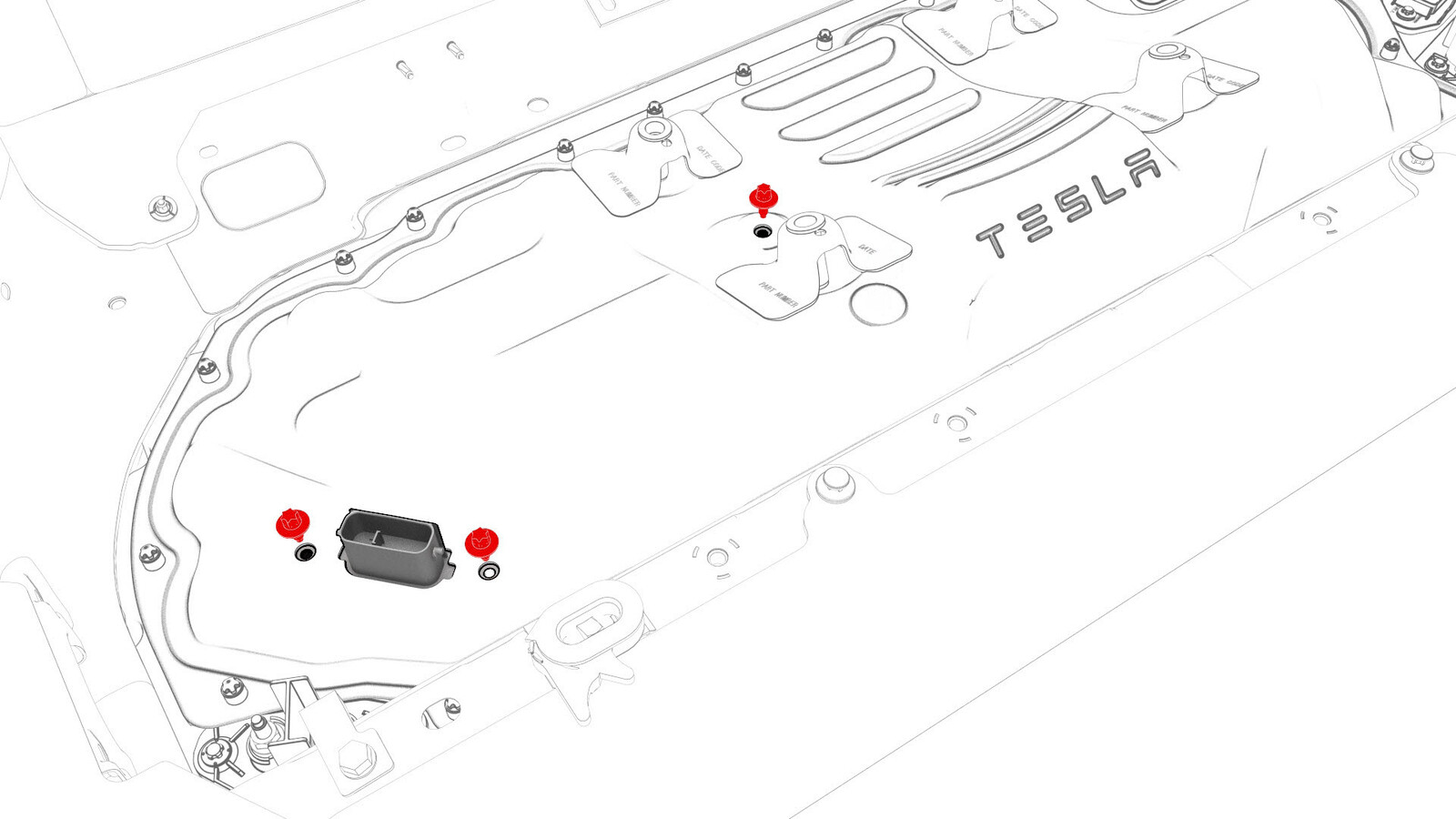

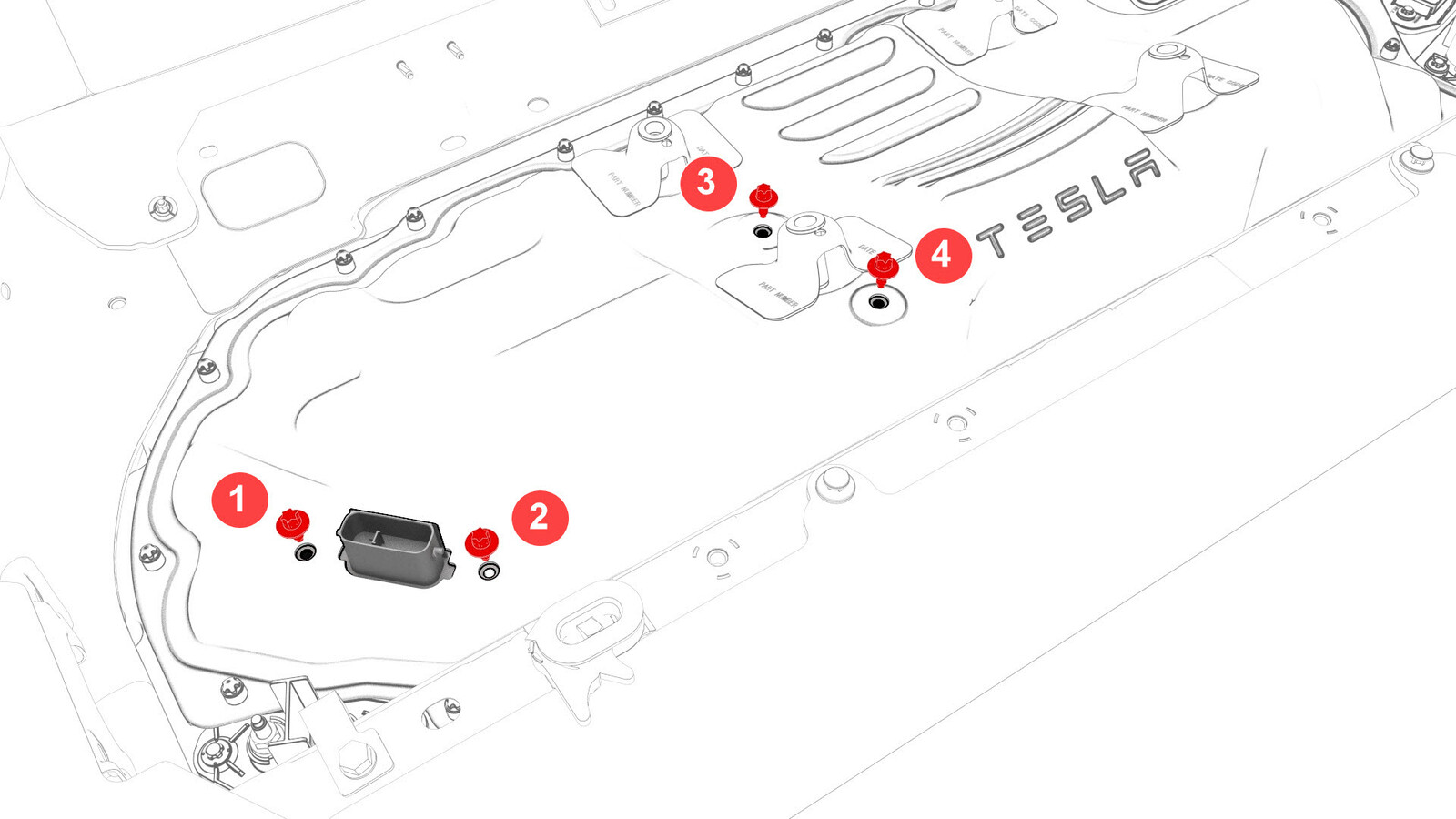

    图 3. 4 个螺栓固定的高压控制器高压电池仓盖板

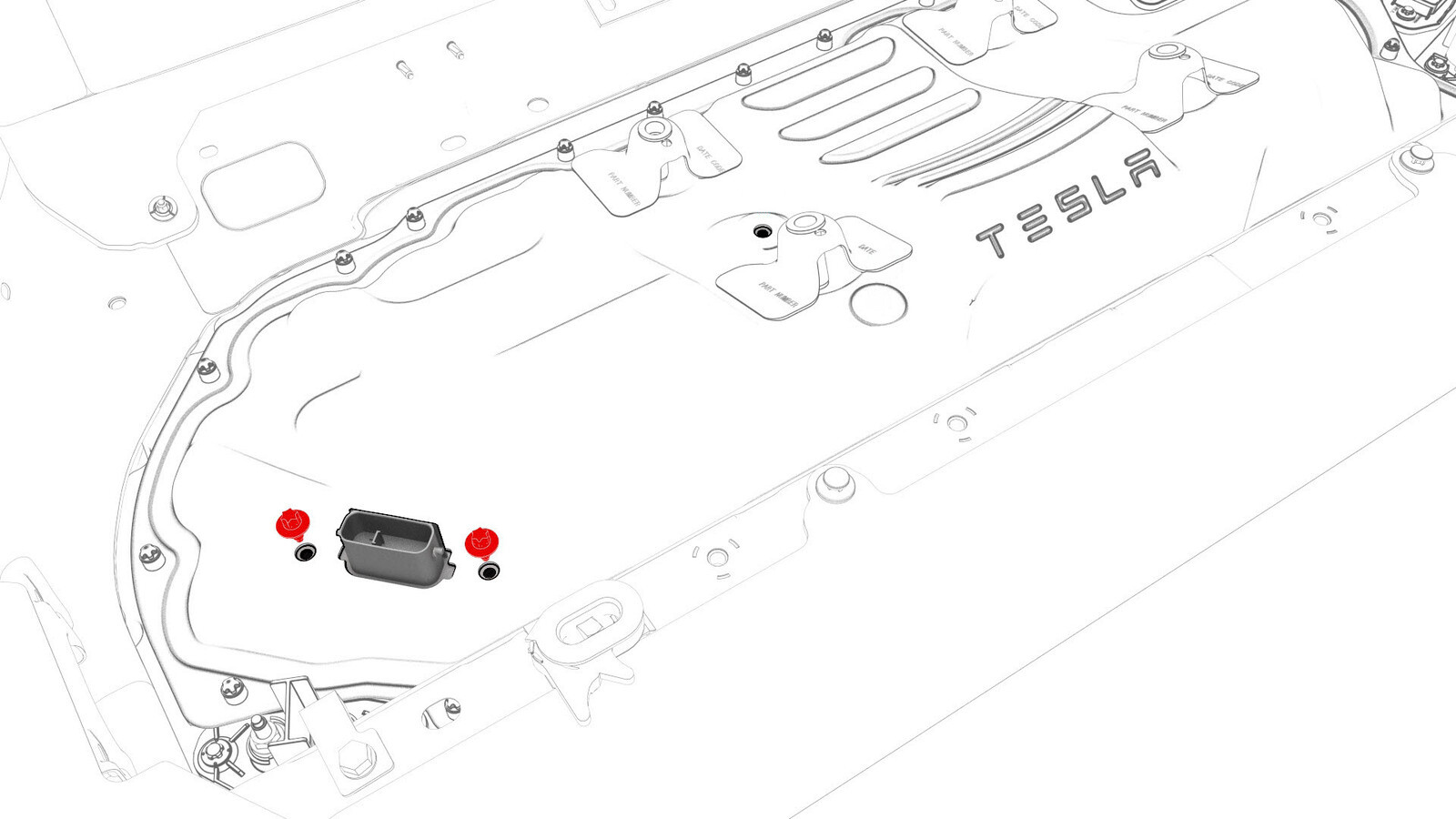

    图 4. 3 个螺栓固定的高压控制器高压电池仓盖板
  19. 按照图示顺序将高压控制器紧固到高压电池仓盖板螺栓上,紧固后,使用绿色油性记号笔标记每个螺栓。
    5 Nm (3.7 lbs-ft) +30 deg
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    螺栓 1 和 2 的紧固力矩不够会导致高压互锁回路断开。
    提示: 推荐使用以下工具:
    • 外梅花套筒 E10
    • 4 英寸加长件
    • 棘轮/扭矩扳手
    • 带角度测量的扭矩扳手
    图 5. 4 个螺栓固定的高压控制器高压电池仓盖板

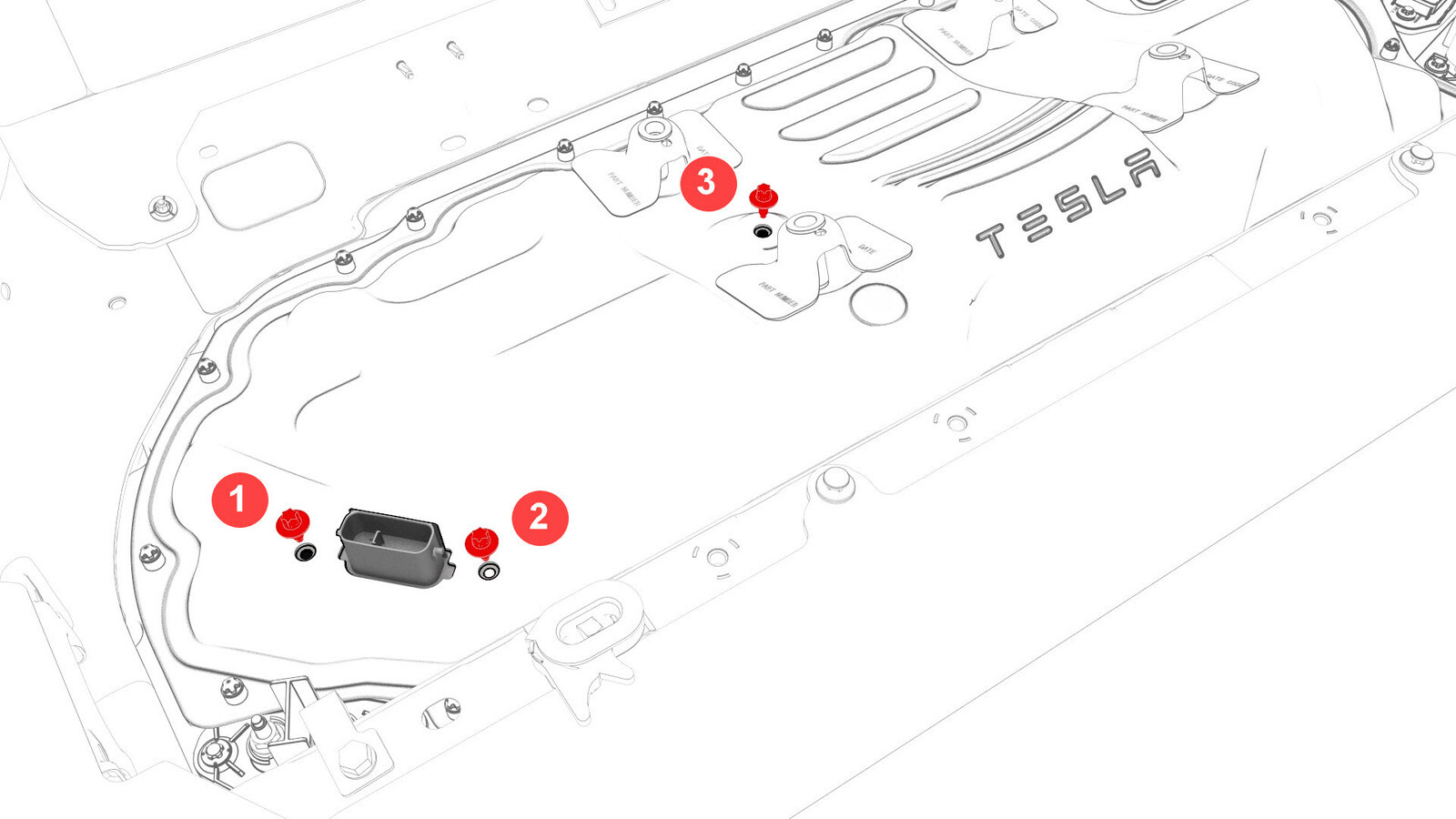

    图 6. 3 个螺栓固定的高压控制器高压电池仓盖板
  20. 需要立即执行高压电池仓漏气测试的情况包括:在高压电池仓盖板垫圈上或高压电池接合面上发现损坏、更换了铝胶带改装补片或另一个程序指示需要执行该操作。请参阅高压电池仓漏气测试
  21. 安装第二排右侧座椅靠背。请参阅座椅靠背 - 第二排 - RH(拆卸和更换)
  22. 安装第二排左侧座椅靠背。请参阅座椅靠背 - 第二排 - LH(拆卸和更换)
