高压线束 - 高压电池至前驱动单元(结构化电池组)(拆卸和更换)

校正代码 44502112 1.50 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
尽管此程序已经过验证,但仍是一个草案。可能没有警告和注意事项。请遵守安全要求,处理或靠近高压系统和部件时,请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com

拆卸

  1. 打开左前车门,降下左前车窗。
  2. 拆卸左门槛板支架。请参阅支架 - 门槛板 - LH(结构化电池组)(拆卸和更换)
  3. 揭下覆盖左门槛检修口的丁基粘贴片(2 个)。
    图 1. 图示为 LH 前侧;LH 后侧类似
  4. 将举升机垫适配器 (x2) 安装到 LH 门槛中。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    仅使用 Model Y 举升机垫适配器 (1614078-00-A)。
    图 2. 图示为 LH 前侧;LH 后侧类似
  5. 重复第2步至第4步,完成车辆右侧相关操作。
  6. 举升并支撑车辆。

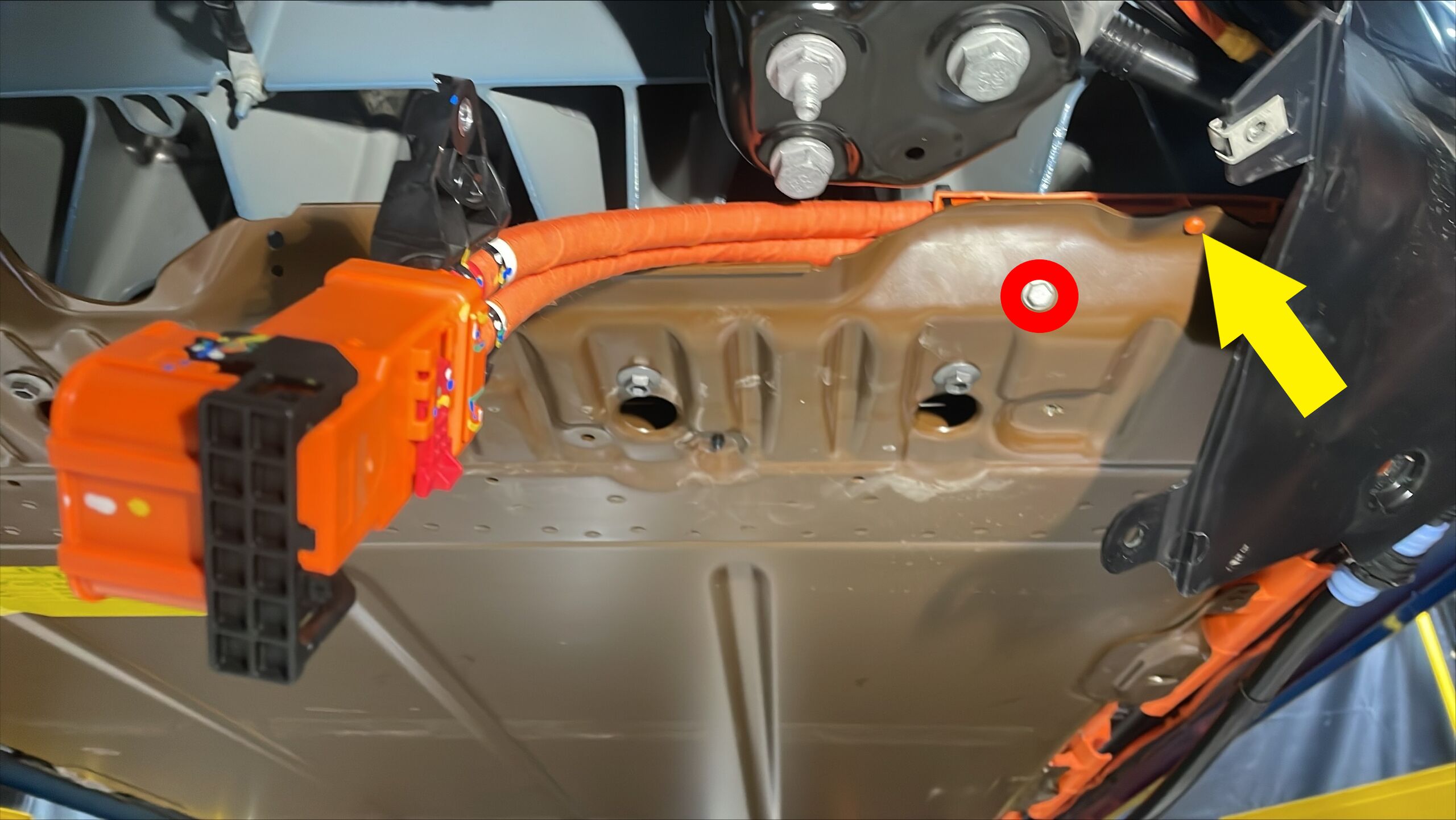

    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    举升车辆前,确认千斤顶的位置。仅放置在车门槛板前后的举升点上。
  7. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  8. 拆卸前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  9. 拆卸将高效分子空气 (HEPA) 过滤器总成固定到车辆的螺栓(2 个),然后将总成从车辆上拆下。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    向上转动总成的后边缘以清理制动液储液罐,然后向上抬起总成以清理前备箱储物单元。
    提示: 推荐使用以下工具:
    • 10 毫米套筒
  10. 断开低压电源。请参阅12V/低压电源(断开和连接)
  11. 执行车辆高压禁用程序。请参阅车辆高压禁用程序 (结构化电池组)
  12. 拆卸前流线型护板。请参阅面板 - 流线型护板 - 前(结构化电池组)(拆卸和更换)
  13. 拆下将高压电池至前驱动单元高压线束固定到前驱动单元的螺栓。
    6 Nm (4.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒

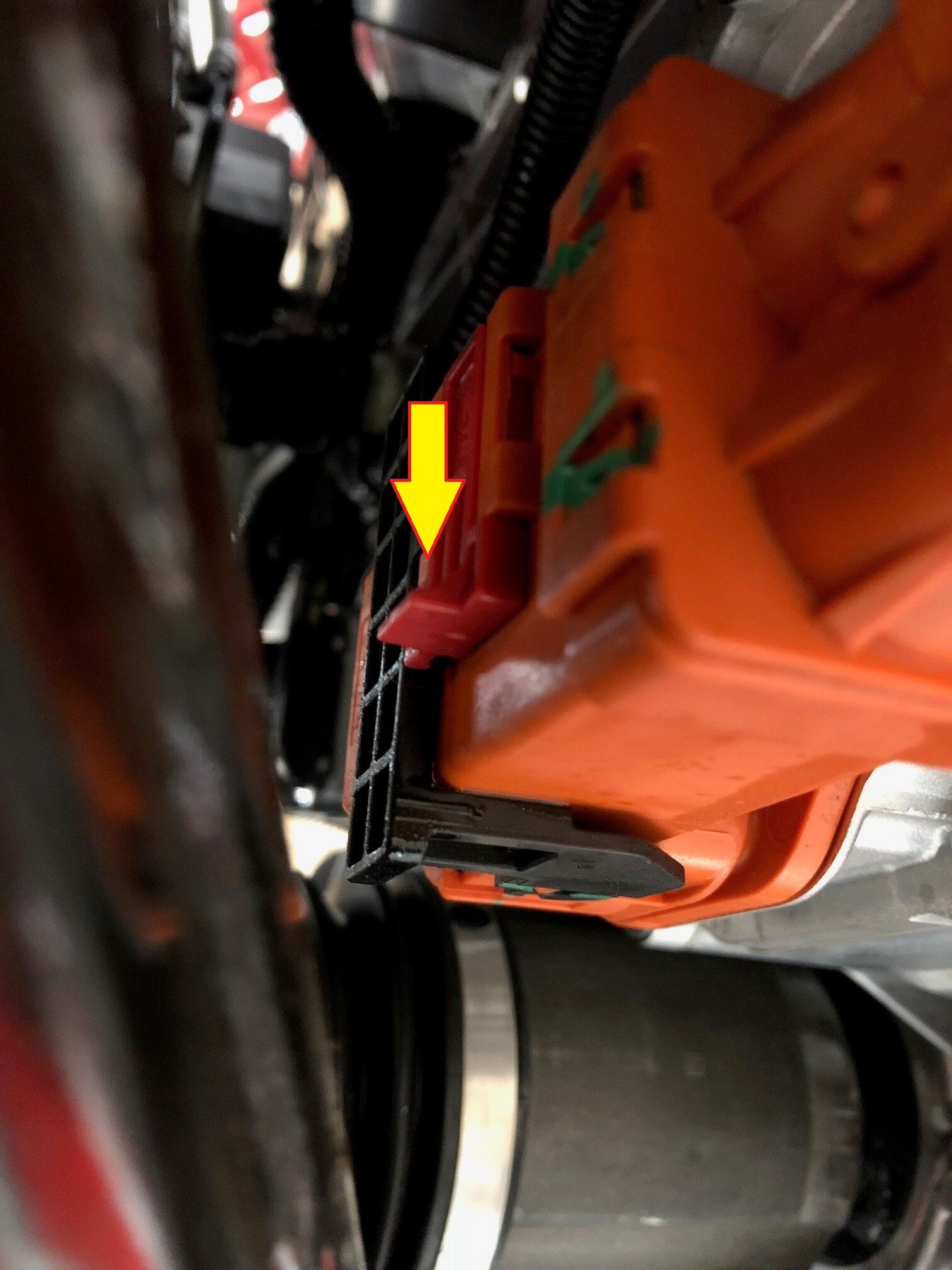

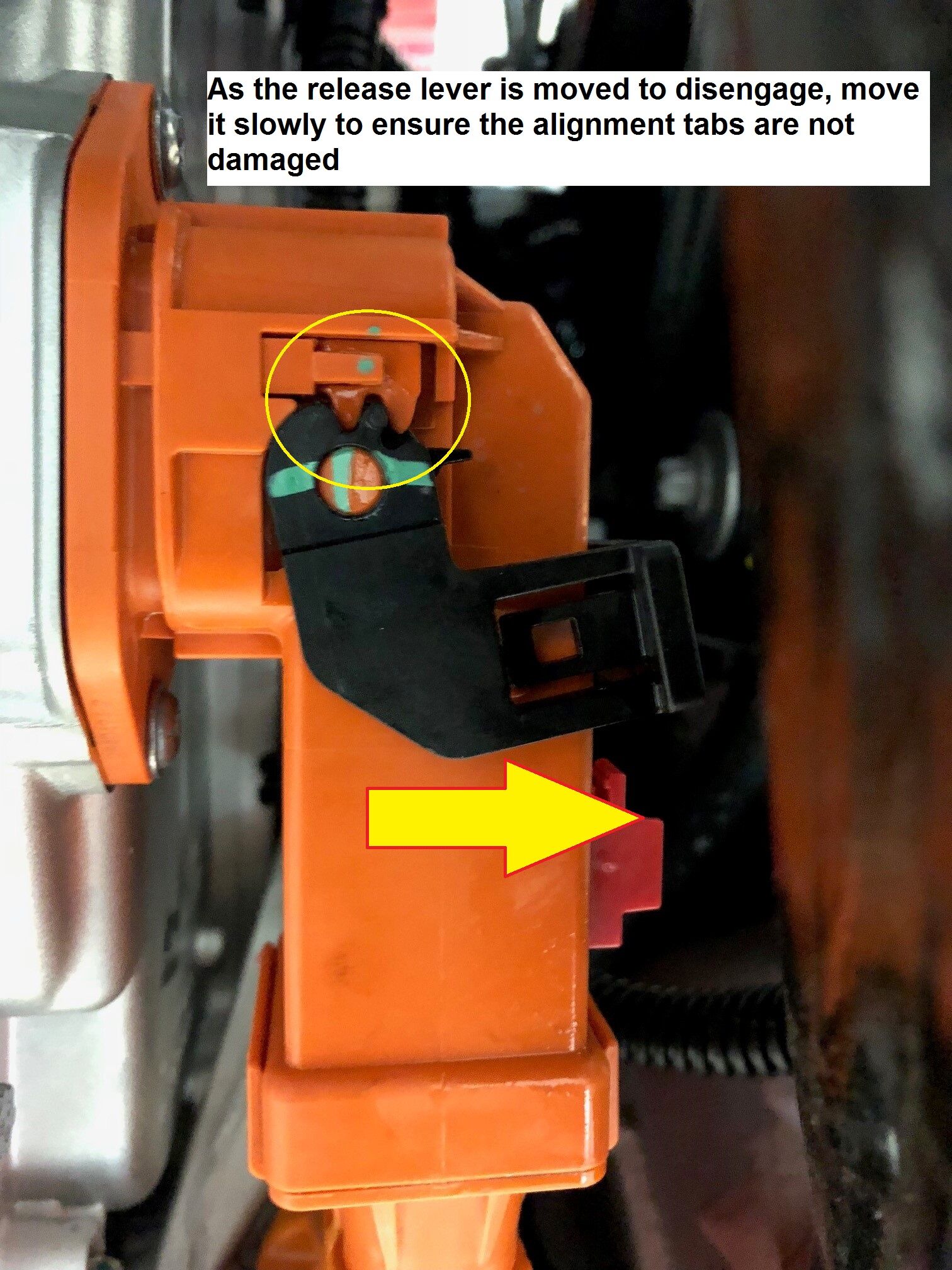

  14. 松开锁片,向上旋转杆以分开连接器,然后断开高压电池至前驱动单元高压线束连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿强行提起释放杆。
    Informational PurposesAn informational icon, calling your attention
    确保前驱动单元接头上的定位标签未损坏。

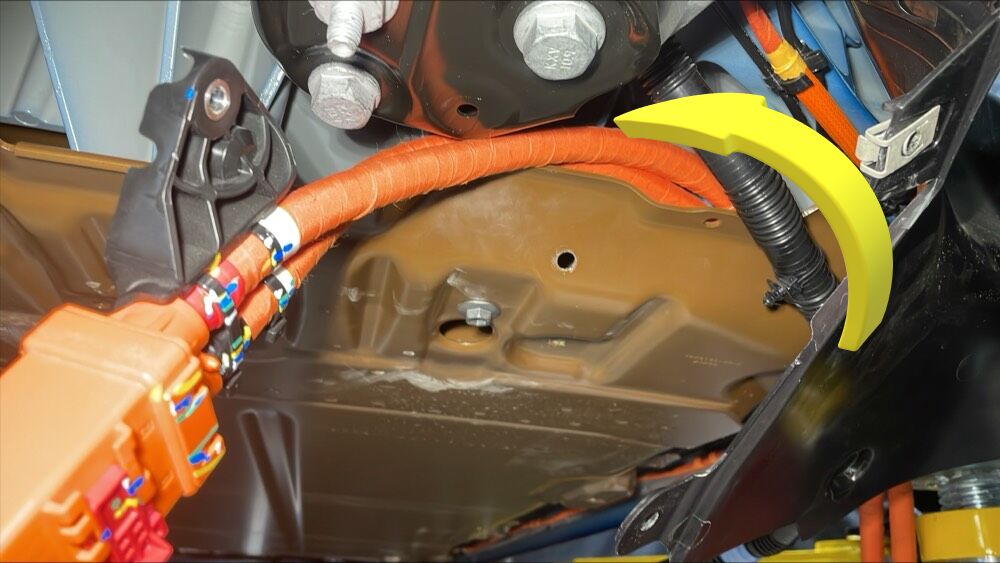

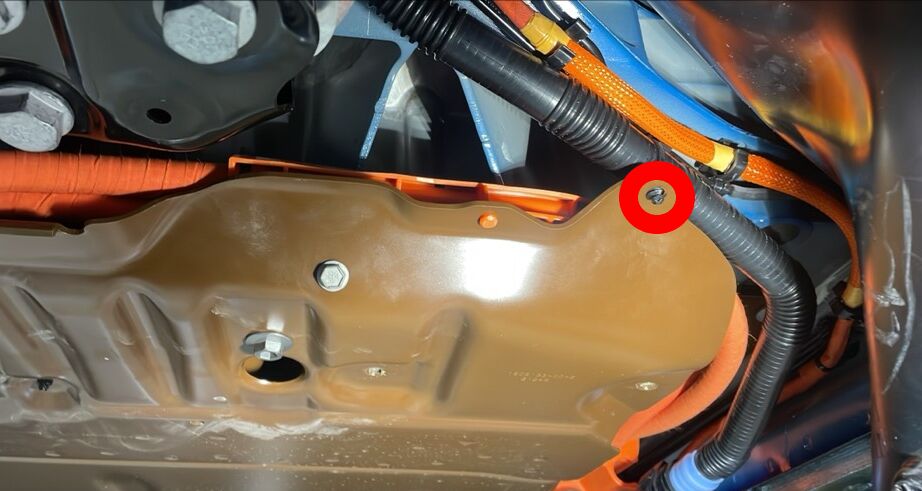

  15. 拆下将高压电池至前驱动单元高压线束固定到高压电池防撞板的螺栓。
    6 Nm (4.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
  16. 松开将动力总成冷却液软管固定到高压电池前部防撞板左侧的卡子。

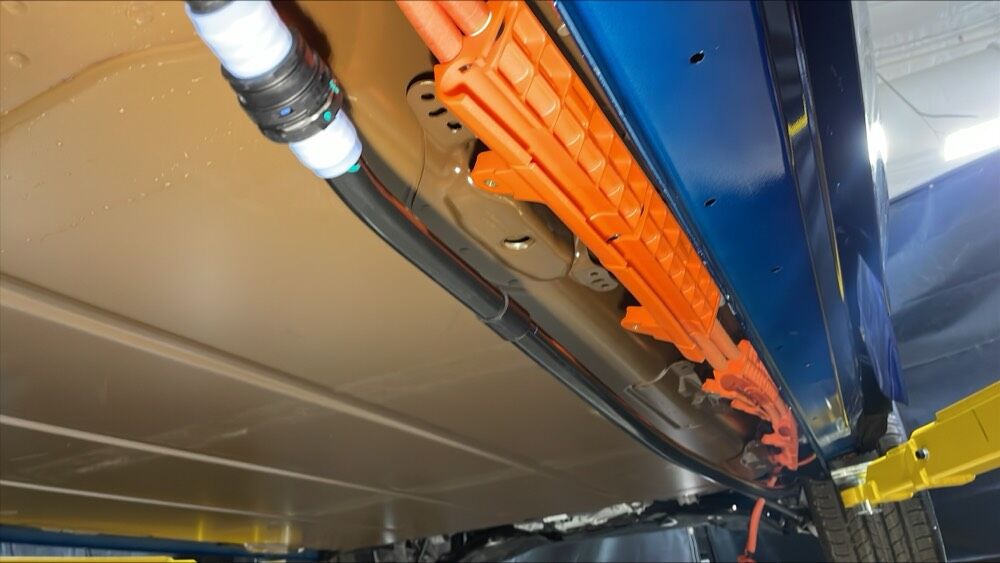

  17. 松开将动力总成供液软管固定到高压电池至前驱动单元高压线束总成的锁片 (x6)。
    提示: 必要时,借助塑料饰板工具完成此操作。

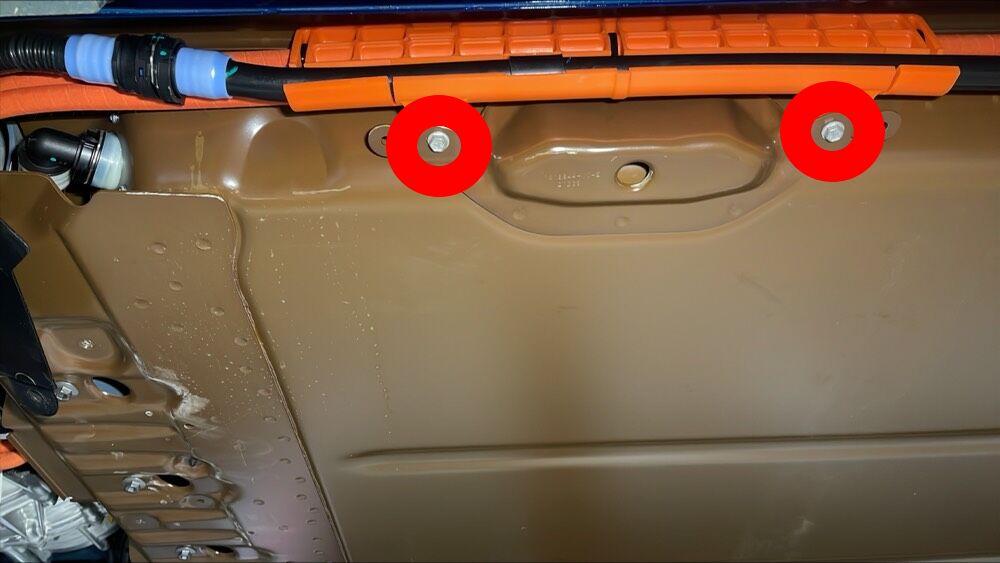

  18. 拆下将高压电池至前驱动单元高压线束支架固定到高压电池 LH 侧的螺栓。
    6 Nm (4.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
  19. 拆下将高压电池至前驱动单元高压线束固定到高压电池后部的螺栓。
    6 Nm (4.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒

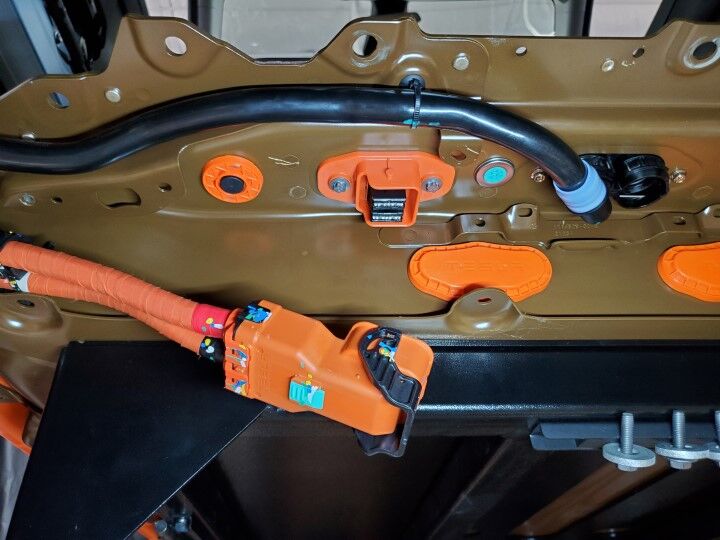

  20. 松开锁片,向上旋转杆以分开连接器,然后从高压电池后部断开前驱动单元高压电缆。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿强行提起释放杆。

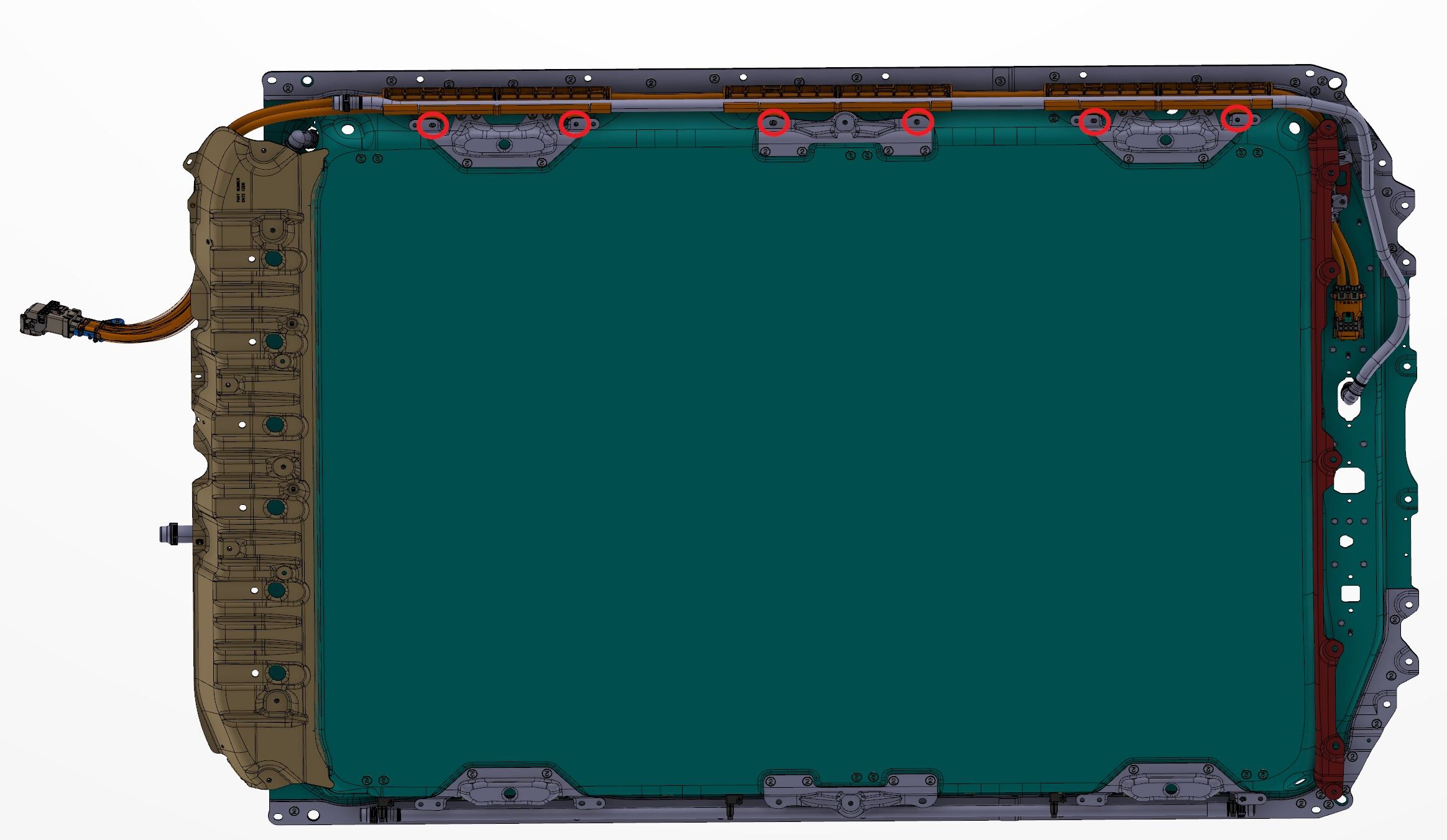

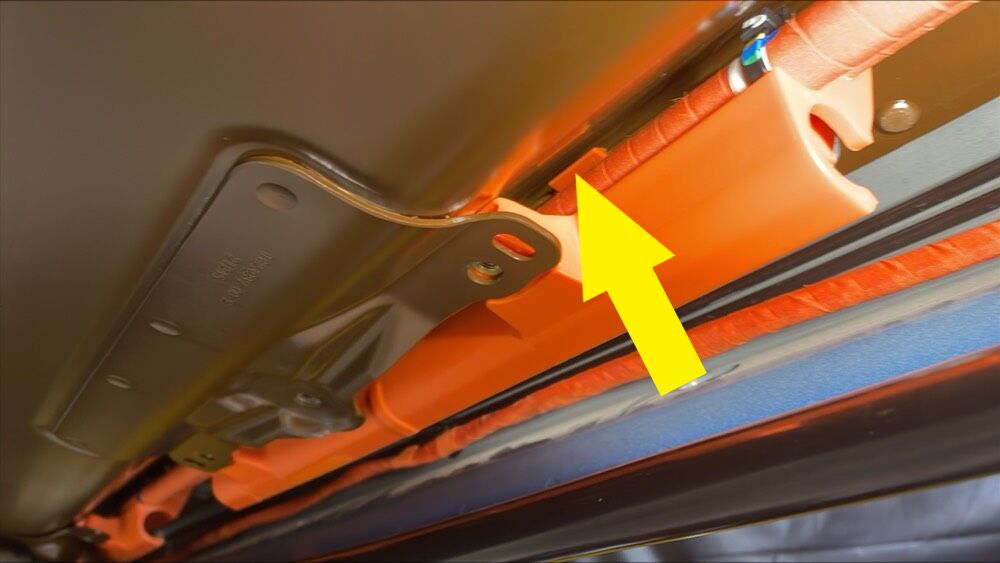

  21. 从高压电池上松开高压电池至前驱动单元高压线束支架夹子 (x6)。
    Informational PurposesAn informational icon, calling your attention
    这些夹子位于高压电池和高压线束之间。

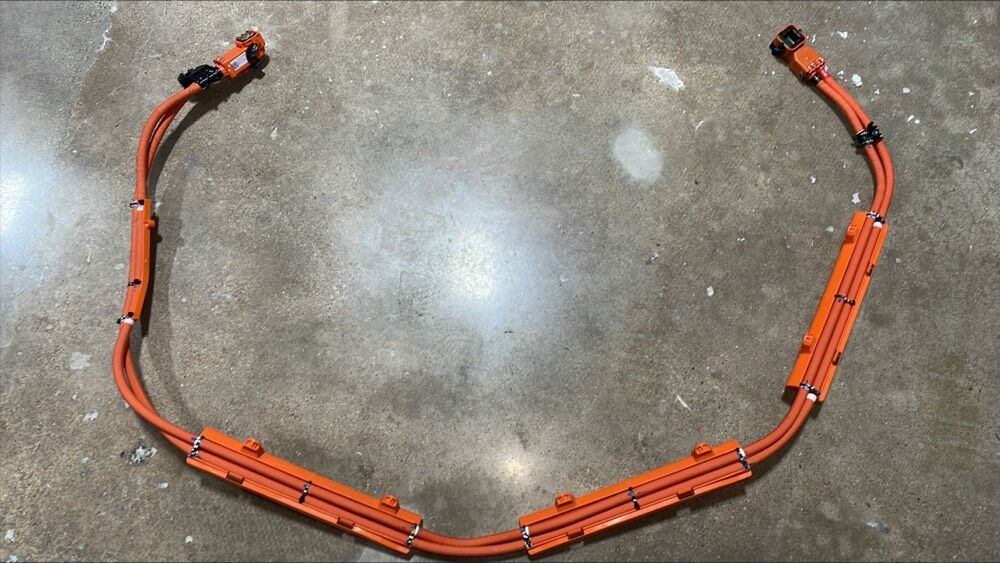

  22. 在协助下,将高压电池至前驱动单元高压线束连接从冷却液软管上移开,使线束前部从车身与前防撞板之间穿出,然后将线束从车辆上拆下。

安装

  1. 在协助下,使高压电池至前驱动单元高压线束前部穿入车身与前防撞板之间,然后将此连接移入冷却液软管之间。
  2. 将高压电池至前驱动单元高压线束支架夹子 (x6) 固定到高压电池。
    Informational PurposesAn informational icon, calling your attention
    此时将听到一声咔嗒声。
    Informational PurposesAn informational icon, calling your attention
    确认夹子完全就位。
  3. 安装将高压电池至前驱动单元高压线束固定到高压电池后部的螺栓。
    6 Nm (4.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒

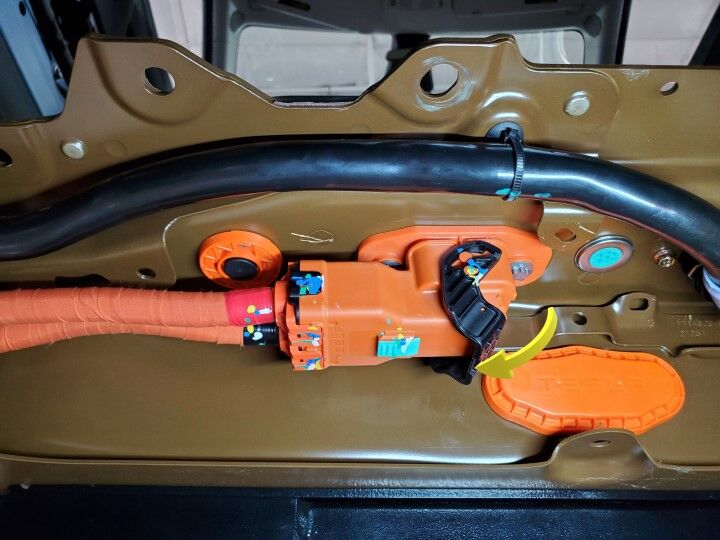

  4. 确认高压电池至前驱动单元高压线束连接器杆处于垂直打开位置。小心地将连接器放置到高压电池后部,让杆接合。完全固定此杆并确认红色锁片已锁定。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿损坏任何针脚。
  5. 安装将高压电池至前驱动单元高压线束支架固定到高压电池 LH 侧的螺栓。
    6 Nm (4.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
  6. 紧固将动力总成供给软管固定到高压电池至前驱动单元高压线束总成的锁片(6 个)。
  7. 安装将高压电池至前驱动单元高压线束固定到高压电池防撞板的螺栓。
    6 Nm (4.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
  8. 紧固将动力总成冷却液软管固定到高压电池前部防撞板左侧的卡子。
  9. 将高压电池至前驱动单元高压线束连接器安装到前驱动单元上。
    Informational PurposesAn informational icon, calling your attention
    确保连接器安装在前驱动单元歧管上较远的位置,以使歧管对齐齿接触到连接器杆。
  10. 安装将高压电池至前驱动单元高压线束固定到前驱动单元的螺栓。
    6 Nm (4.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
  11. 安装前流线型护板。请参阅面板 - 流线型护板 - 前(结构化电池组)(拆卸和更换)
  12. 将后驱动单元高压线缆连接到高压电池。
    Informational PurposesAn informational icon, calling your attention
    确认杆处于垂直打开位置。小心地将连接器放置到位,让杆接合。完全固定杆并确认红色锁片已锁定。
  13. 安装中间流线型护板。请参阅面板 - 流线型护板 - 中间(拆卸和更换)
    Informational PurposesAn informational icon, calling your attention
    向中间流线型护板螺栓上涂抹 Loctite 222。
  14. 完全降下车辆。
  15. 将车辆驶离举升机。
  16. 从 LH 门槛上拆下举升机垫适配器 (x2)。
    图 3. 图示为 LH 前侧;LH 后侧类似
  17. 将丁基粘贴片 (x2) 安装到 LH 门槛检修口上。
    Informational PurposesAn informational icon, calling your attention
    如果需要,可更换为新粘贴片。
    Informational PurposesAn informational icon, calling your attention
    沿着粘贴片下压,以确认其完全固定到车身。
    Informational PurposesAn informational icon, calling your attention
    新丁基粘贴片的大致尺寸应为 2 英寸 x 2 ½ 英寸。
    图 4. 图示为 LH 前侧;LH 后侧类似
  18. 安装左门槛板支架。 请参阅支架 - 门槛板 - LH(结构化电池组)(拆卸和更换)
  19. 重复第16步至第18步,完成车辆右侧相关操作。
  20. 连接 12V/低压电源。请参阅12V/低压电源(断开和连接)
  21. 将HEPA 空调滤清器总成放置到车内,然后安装将总成固定到车辆的螺栓 (x2)。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    将总成前边缘向下转过前备箱储物单元,然后小心地将后边缘移过制动储液罐并放置到位。
    提示: 推荐使用以下工具:
    • 10 毫米套筒
  22. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  23. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  24. 升起左前车窗,关闭左前车门。
