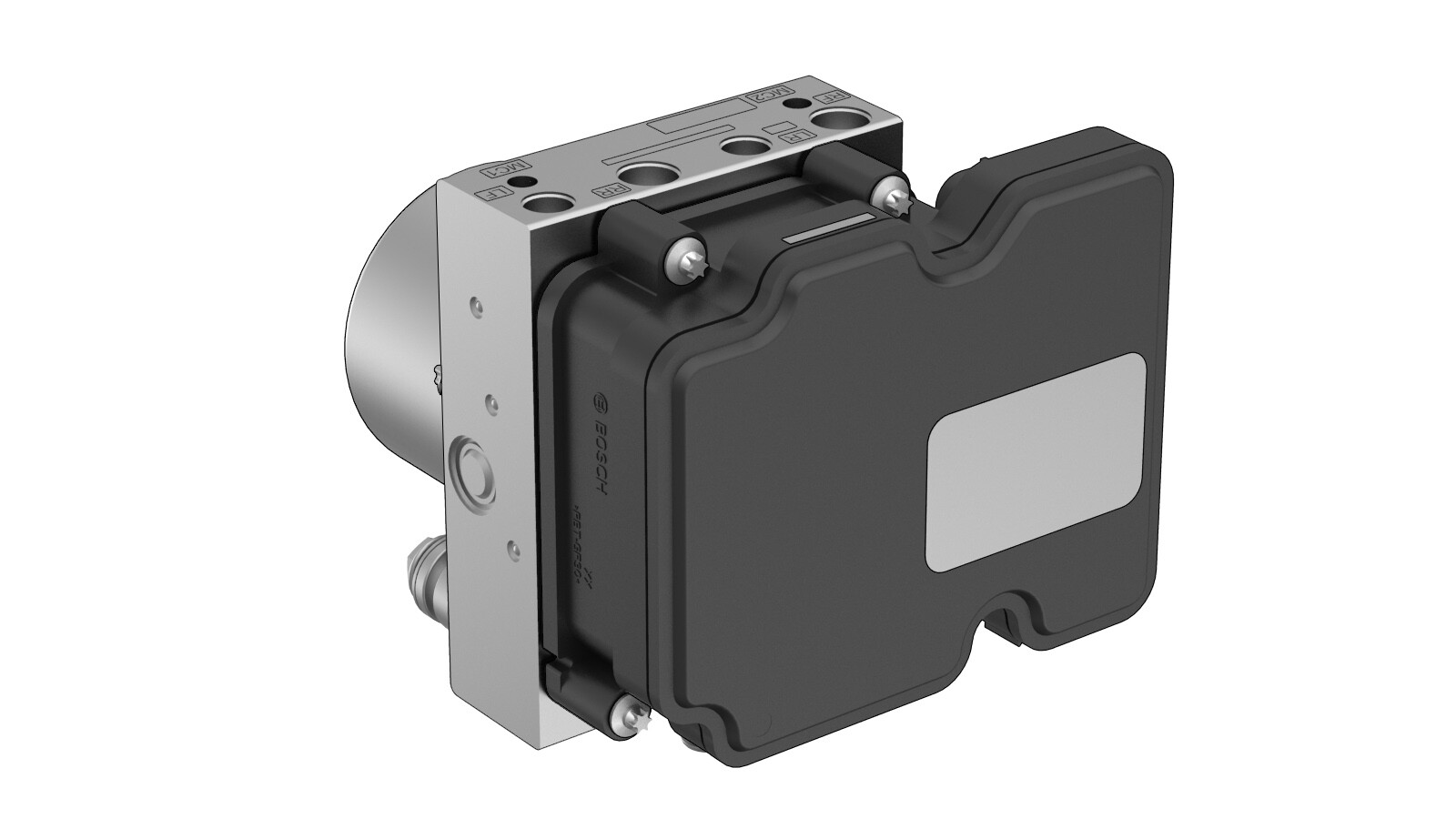

电子控制单元 (ECU) - 防抱死制动系统(非结构化电池组) (拆卸和更换)

校正代码 33100212 0.90 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

  • 2023 年 11 月 22 日:添加了执行软件重装的步骤。
表 1. 扭矩规格电子控制单元 (ECU) - 防抱死制动系统(非结构化电池组) (拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将转向机总成固定到中间轴总成的螺栓
18 Nm (13.3 lbs-ft)
  • 13 毫米套筒
  • 棘轮/扭矩扳手
重复使用
将液压控制单元固定到液压控制单元支架的紧固件
8 Nm (5.9 lbs-ft)
  • 10 毫米深套筒
  • 10 英寸加长件
  • 棘轮/扭矩扳手
更换
将液压控制单元固定到车架纵梁的螺栓
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒
  • 6 英寸锁止加长件
  • 棘轮/扭矩扳手
重复使用
将液压控制单元电子控制单元 (ECU) 固定到液压控制单元的上部螺栓
3 Nm (2.2 lbs-ft)
  • E5 外梅花套筒
  • 2 英寸加长件
  • 回旋头棘轮/回旋头扭矩扳手
更换
将液压控制单元电子控制单元 (ECU) 固定到液压控制单元的下部螺栓
3 Nm (2.2 lbs-ft)
  • E5 外梅花套筒
  • 2 英寸加长件
  • 回旋头棘轮/回旋头扭矩扳手
更换

拆卸

  1. 拆卸前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  2. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  3. 拆卸 12V 辅助电池。请参阅12V/低压电池(拆卸和更换)
  4. 拆卸减震塔支架。请参阅支架 - 减震塔(拆卸和更换)

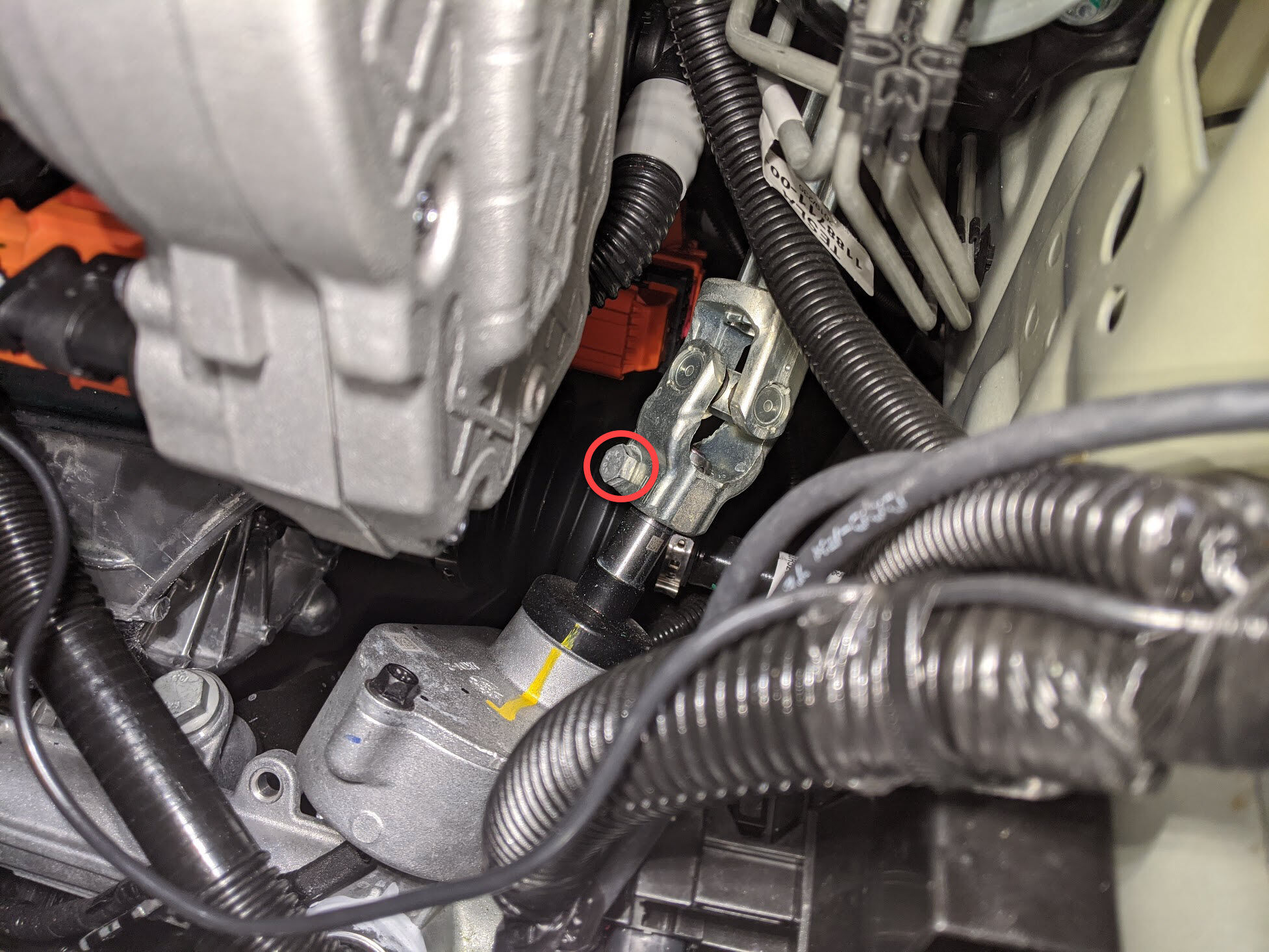

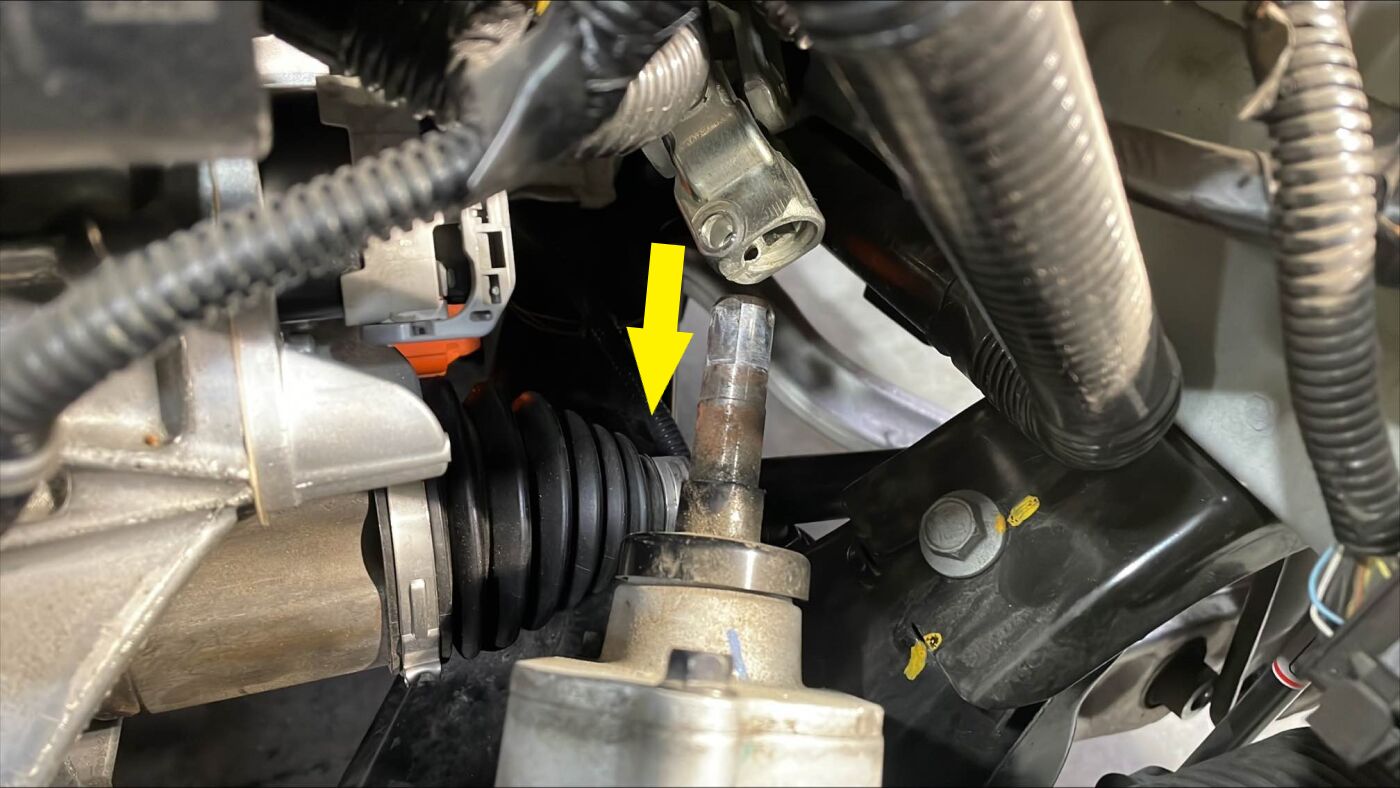

  5. 拆卸将转向机构总成固定到中间轴总成的螺栓。
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 棘轮/扭矩扳手
  6. 将电动转向柱向上滑动,将其从转向机构总成上拆下。

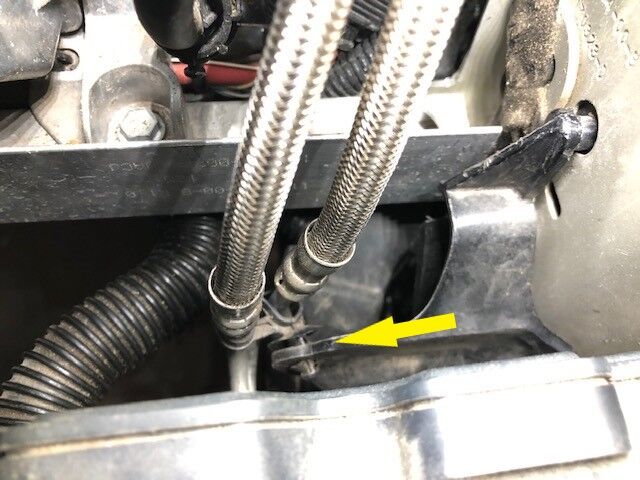

  7. 将主缸制动管路从液压控制单元支架后侧的夹子上松开。
    Informational PurposesAn informational icon, calling your attention
    1 个线束夹

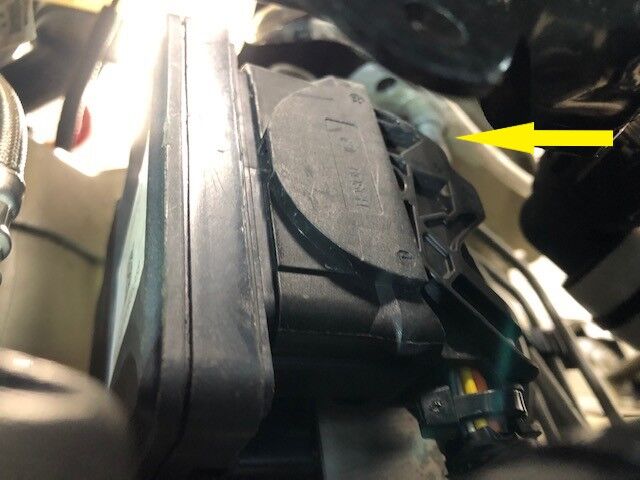

  8. 断开液压控制单元连接器。
    Informational PurposesAn informational icon, calling your attention
    1 个连接器;断开锁片并向上拉动连接器以将其松开
  9. 拆卸将液压控制单元固定到液压控制单元支架的紧固件(2 个)。
    提示: 推荐使用以下工具:
    • 10 毫米深套筒
    • 10 英寸加长件
    • 棘轮/扭矩扳手

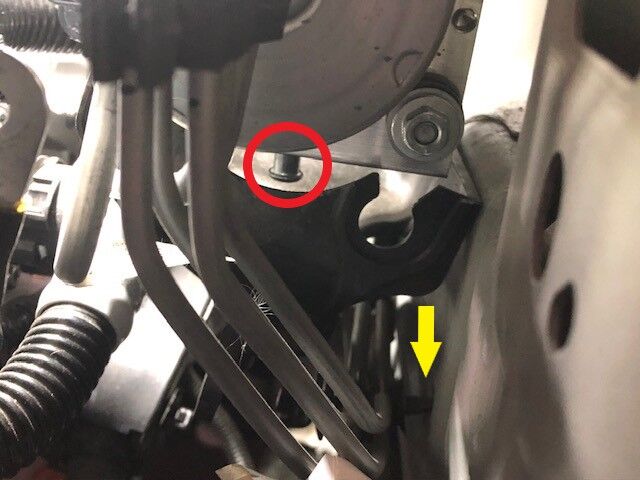

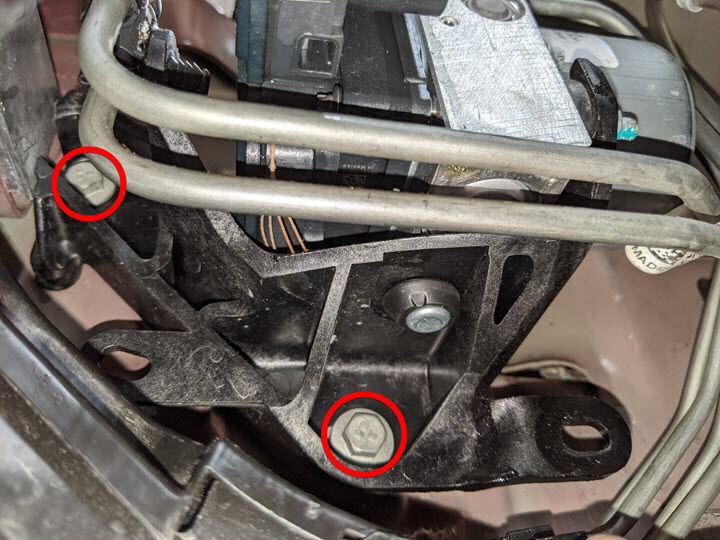

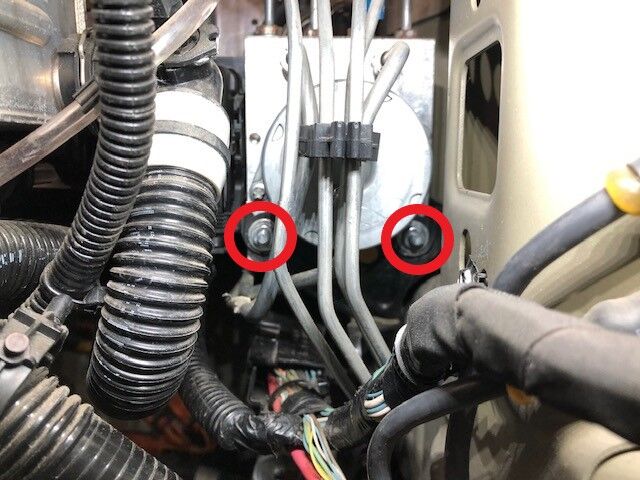

  10. 拆卸将液压控制单元固定到车架纵梁的螺栓(2 个)。
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 6 英寸锁止加长件
    • 棘轮/扭矩扳手

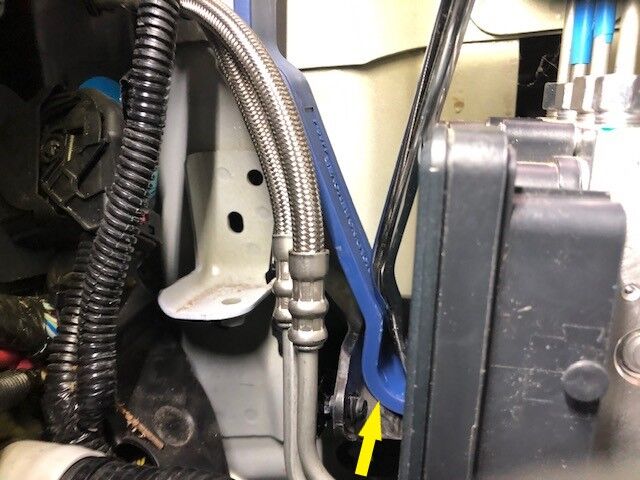

  11. 将液压控制单元支架从液压控制单元上松开。
    Informational PurposesAn informational icon, calling your attention
    将饰板工具在液压控制单元支架和液压控制单元之间滑动,将其作为支点;将 20 英寸的面板夹工具放置在饰板工具和液压控制单元之间,轻轻撬动以松开支架;将支架松开足够长的距离,以便接触液压控制单元电子控制单元 (ECU) 螺栓。

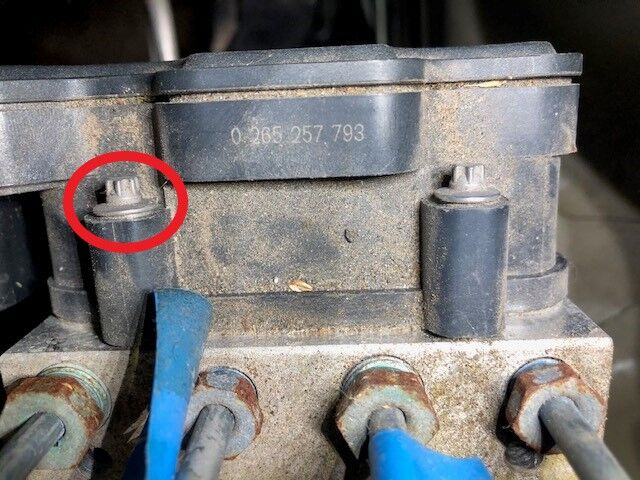

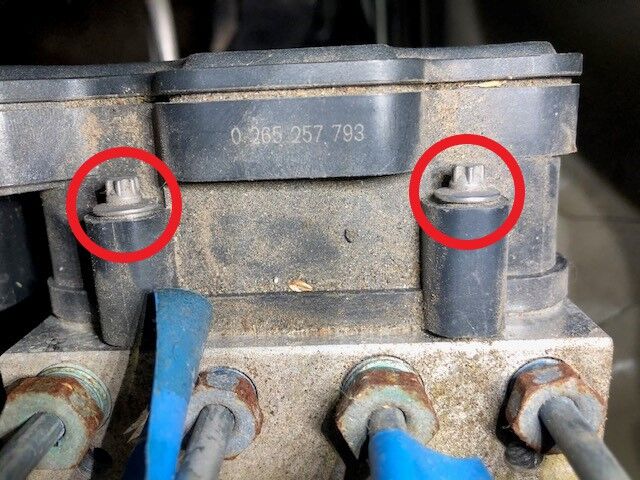

  12. 拆卸将液压控制单元电子控制单元 (ECU) 固定到液压控制单元的上部螺栓(2 个)。
    提示: 推荐使用以下工具:
    • E5 外梅花套筒
    • 2 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手

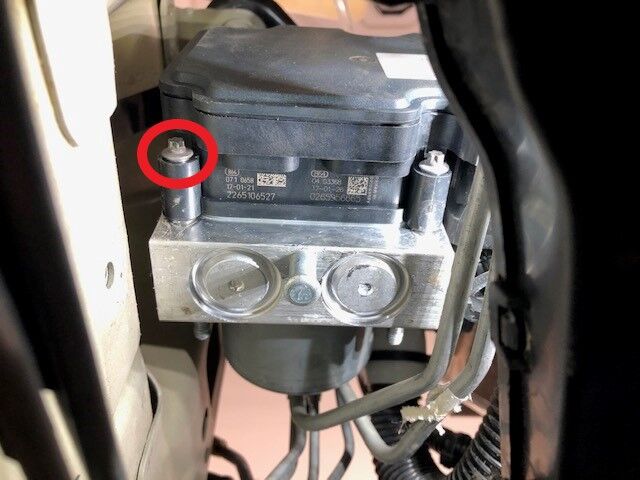

  13. 拆卸将液压控制单元电子控制单元 (ECU) 固定到液压控制单元的下部螺栓(2 个)。
    提示: 推荐使用以下工具:
    • E5 外梅花套筒
    • 2 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手

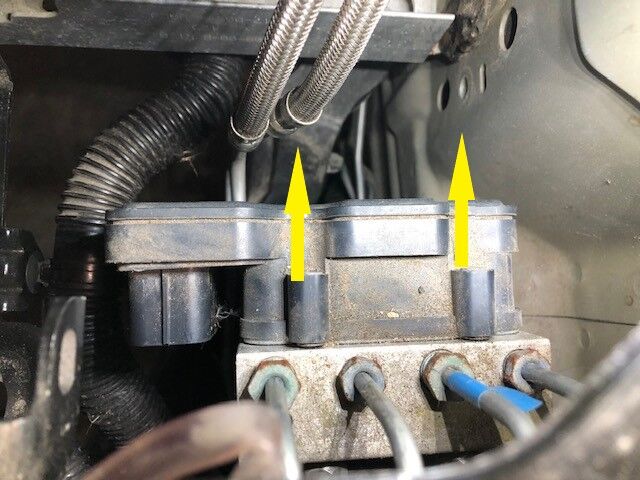

  14. 将液压控制单元电子控制单元 (ECU) 从液压控制单元上拆下。
    Informational PurposesAn informational icon, calling your attention
    将电子控制单元 (ECU) 轻轻朝向车辆后部松开。请勿使用任何工具将电子控制单元 (ECU) 从液压控制单元上撬离。

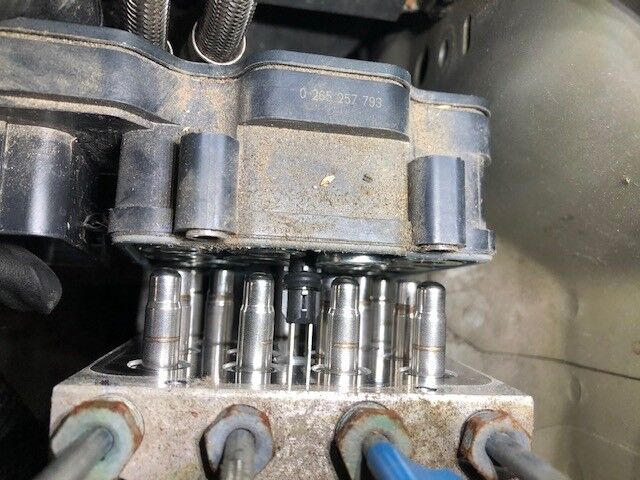

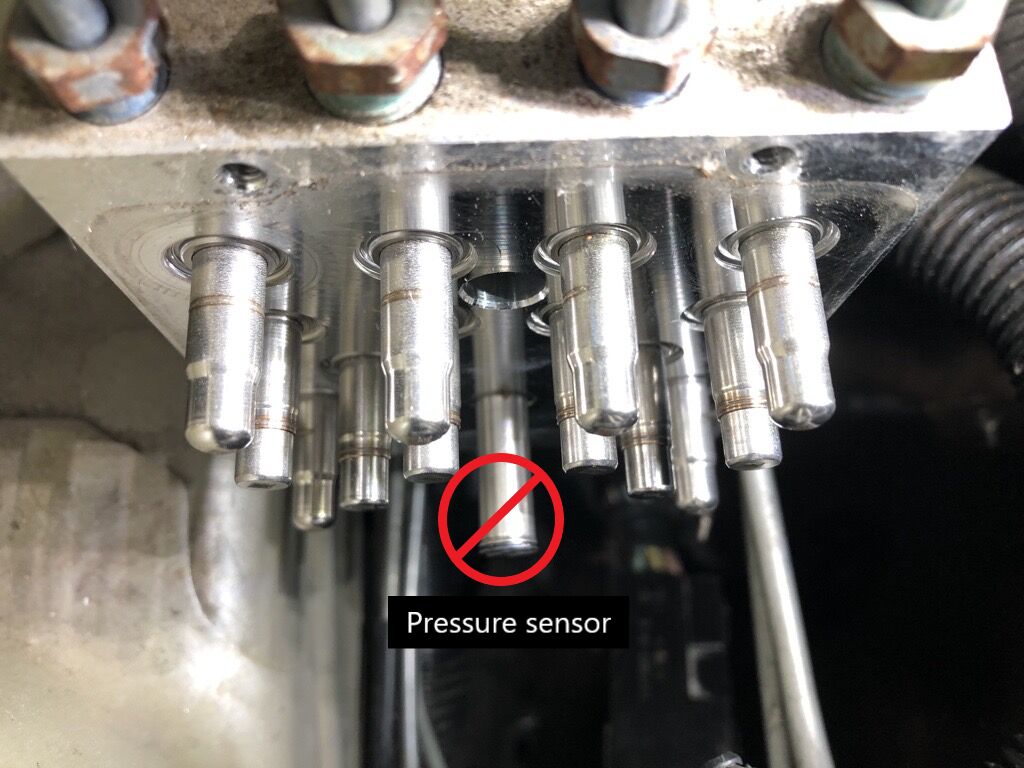

  15. 清洁液压控制单元表面。
    Informational PurposesAn informational icon, calling your attention

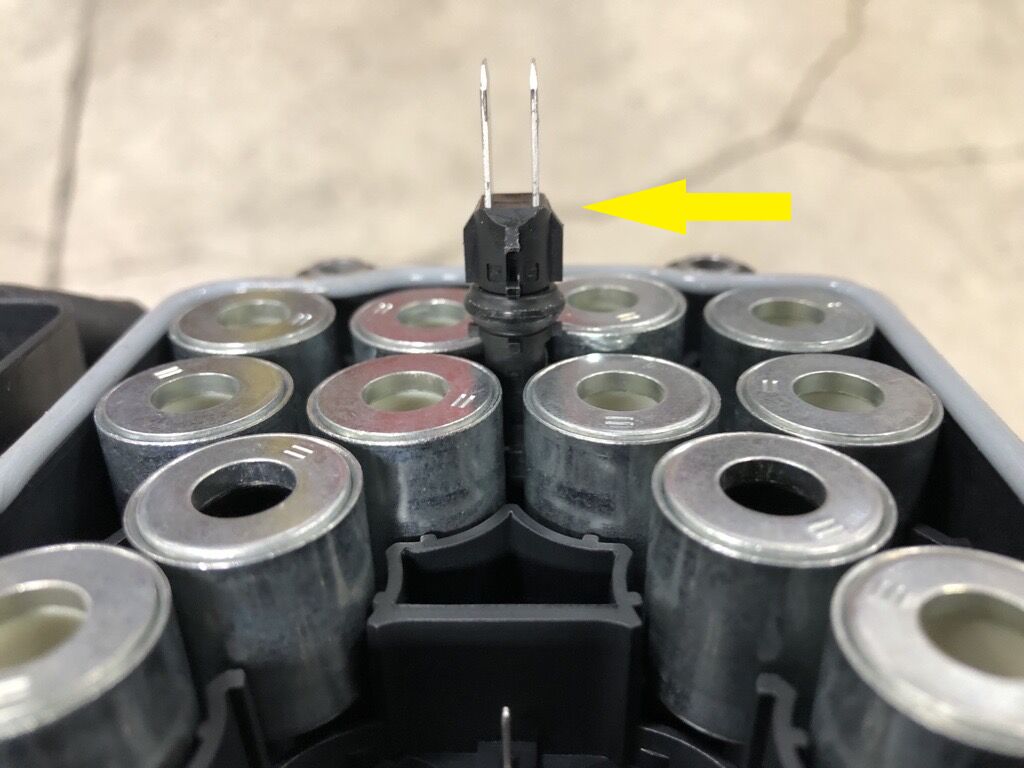

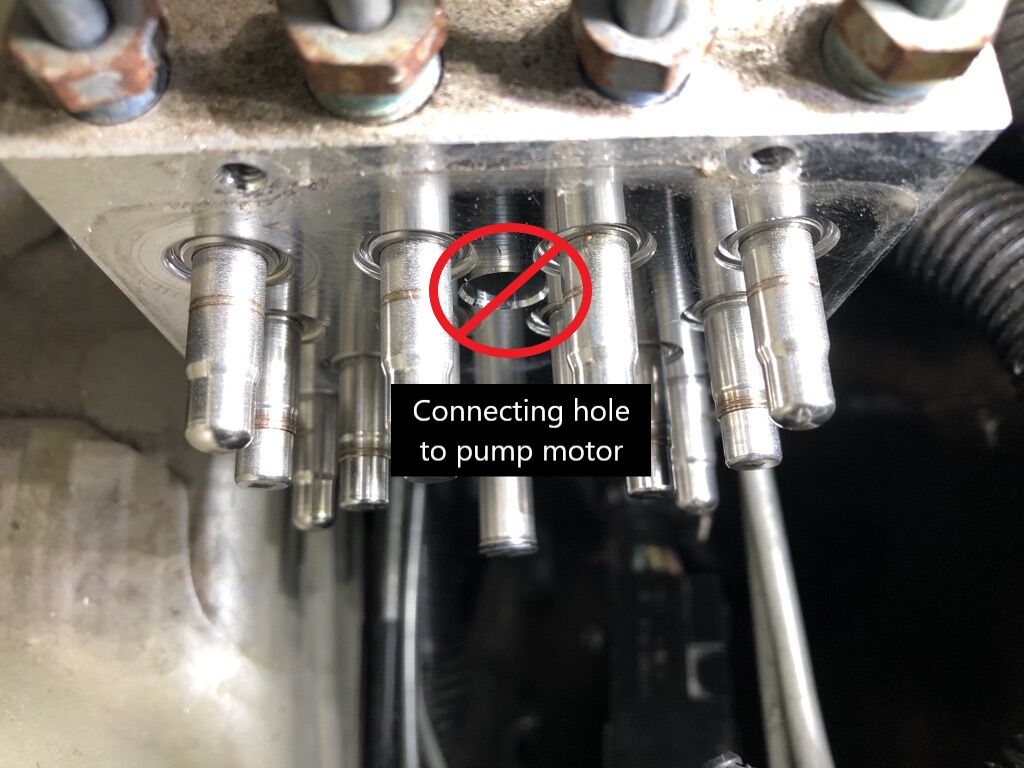

    使用无绒布擦除液压控制单元上的碎屑;请勿使用任何化学物品;注意请勿使任何碎屑掉入机油泵电机连接孔内;请勿用手指接触压力传感器。

安装

  1. 将液压控制单元电子控制单元 (ECU) 安装到液压控制单元。
    Informational PurposesAn informational icon, calling your attention
    将电子控制单元 (ECU) 上的机油泵电机与液压控制单元上的连接孔对齐。

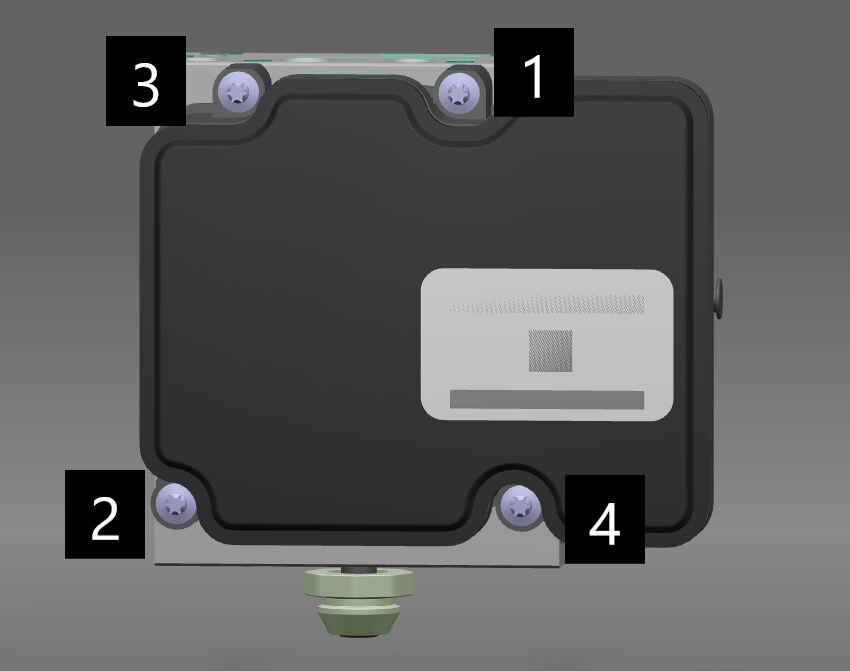

  2. 安装将液压控制单元电子控制单元 (ECU) 固定到液压控制单元的螺栓(4 个),然后按照如下顺序手动拧紧各螺栓:右上部 (1)、左下部 (2)、左上部 (3)、右下部 (4)。
    3 Nm (2.2 lbs-ft)
    提示: 推荐使用以下工具:
    • E5 外梅花套筒
    • 2 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  3. 将液压控制单元支架安装到液压控制单元。
    Informational PurposesAn informational icon, calling your attention
    安装支架时请撑起液压控制单元;注意请勿弯折或损坏制动管路。
  4. 安装将液压控制单元固定到车架纵梁的螺栓(2 个)。
    10 Nm (7.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 6 英寸锁止加长件
    • 棘轮/扭矩扳手
  5. 安装将液压控制单元固定到液压控制单元支架的紧固件(2 个)。
    8 Nm (5.9 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米深套筒
    • 10 英寸加长件
    • 棘轮/扭矩扳手
  6. 将主缸制动管路放置在液压控制单元支架后端的夹子上。
    Informational PurposesAn informational icon, calling your attention
    1 个线束夹
  7. 连接液压控制单元连接器。
    Informational PurposesAn informational icon, calling your attention
    1 个连接器;轻轻向下推动连接器;接合锁片
  8. 向下滑动中间轴总成,将其安装到转向机构总成上。
    Informational PurposesAn informational icon, calling your attention
    确保中间轴对齐并且完全就位;如有需要,建议寻求他人协助,将轴与转向机构对齐。
  9. 安装将转向机构总成固定到中间轴总成的螺栓。
    18 Nm (13.3 lbs-ft)
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 棘轮/扭矩扳手
  10. 安装减震塔支架。请参阅支架 - 减震塔(拆卸和更换)
  11. 安装 12V 辅助电池。请参阅12V/低压电池(拆卸和更换)
  12. 连接 12V 电源。请参阅12V/低压电源(断开和连接)
  13. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  14. 执行软件重装。请参阅 软件重新安装 - 触摸屏
