支座和套管组件 - 后驱动单元 (4DU) ((拆卸和更换))

校正代码 40012822 3.66 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至 ServiceManualFeedback@tesla.com。 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2025-06-11: 发布了新的程序
  • 驱动单元衬套组件

拆卸

  1. 拆下后驱动单元 (4DU)。请参阅 驱动单元 - 后 (4DU)(拆卸和安装)
  2. 将驱动单元套管工具安装到后套管上。
    Informational PurposesAn informational icon, calling your attention
    装配特殊工具时,使用如图所示的 "N"、"A"、"F" 和 "L" 罩帽。
    Informational PurposesAn informational icon, calling your attention
    始终在轴承一侧推动并握住另一侧。

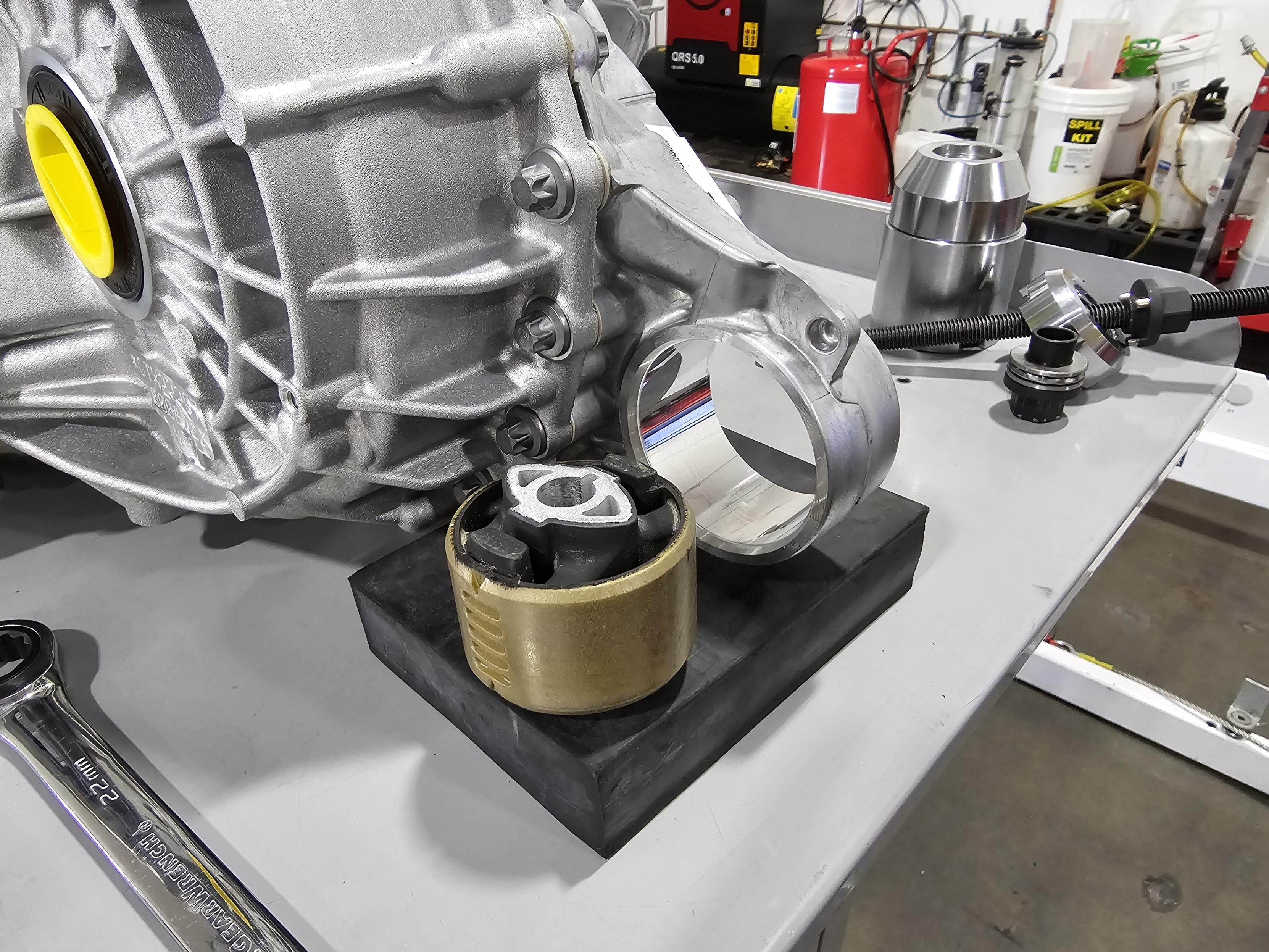

  3. 将变速箱衬套从驱动单元铸件中压出。
  4. 分离套管工具,然后从驱动单元上拆下。
  5. 在 RH 套管上安装套管拆卸工具。
    Informational PurposesAn informational icon, calling your attention
    装配特殊工具时,使用如图所示的 "N"、"A" 和 "G" 罩帽。
    Informational PurposesAn informational icon, calling your attention
    始终在轴承一侧推动并握住另一侧。

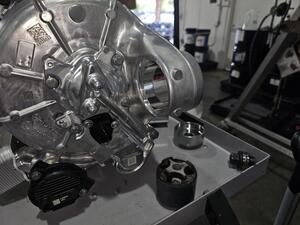

  6. 将右侧衬套从驱动单元铸件中压出。
  7. 分离套管工具,然后从驱动单元上拆下。

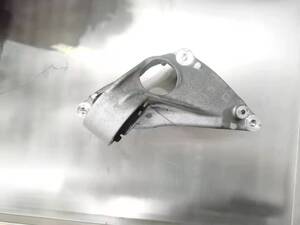

  8. 拆下并弃用将左侧支座固定到后驱动单元的螺栓,然后将支座从后驱动单元上拆下。

安装

  1. 安装新的螺栓,将左侧支座固定到后驱动单元(紧固至 35 Nm,再旋转 55 度)。
    Informational PurposesAn informational icon, calling your attention
    螺栓零件号:1111864-00-B
  2. 安装衬套工具,以压入新的右侧衬套。
    Informational PurposesAn informational icon, calling your attention
    装配特殊工具时,使用如图所示的 "E" 和 "G" 罩帽。
    Informational PurposesAn informational icon, calling your attention
    始终在轴承一侧推动并握住另一侧。确保键槽朝上,并且衬套的接线片位于 "G" 罩帽开口的中心处。
  3. 将另一螺母固定在适当位置的同时,用扳手转动轴承侧套管安装工具螺母。
    Informational PurposesAn informational icon, calling your attention
    安装前,在衬套外部涂上喷雾润滑剂。
  4. 分离套管工具,然后从驱动单元上拆下。
  5. 安装衬套工具,以压入新的左侧衬套。
    Informational PurposesAn informational icon, calling your attention
    装配特殊工具时,使用如图所示的 "N"、"A"、"F" 和 "L" 罩帽。
  6. 旋转止推垫圈上的螺母以在驱动单元上套上新的套管。
  7. 分离套管工具,然后从驱动单元上拆下。
  8. 安装后驱动单元 (4DU)。请参阅 驱动单元 - 后 (4DU)(拆卸和安装)
  9. 请参阅“定位要求”表,以确定是否需要 EPAS 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行,请将定位检查/调整校正代码作为一项单独的工项添加到服务工单。请参阅 定位要求 - 悬架
