罩 - 座椅靠背 - 第二排 - RH(七座)(拆卸和更换)

校正代码 13081022 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 8 月 15 日:添加了北美车辆“必须更换不带童锁 ISOFIX 标签的座椅罩”的说明。

拆卸

  1. 拆下第二排右侧背板。请参阅背板 - 第二排座椅 - RH(拆卸和更换)
  2. 拆下第二排右侧座椅肩部开关。请参阅肩部开关 - 座椅靠背 - 第二排 - LH(拆卸和更换)
  3. 拆下第二排右侧座椅脚踢盖板。请参阅盖板 - 脚踢 - 第二排座椅 - RH(七座)(拆卸和更换)
  4. 拆下将座椅线束固定到座椅框架底部的夹子(2 个)和弹性线束固定器,然后断开第二排座椅连接器。
  5. 拆下第二排右侧头枕。请参阅头枕 - 第二排 - 外侧 - LH(拆卸和更换)
  6. 拆下第二排右侧头枕导调节导件和导向锁。请参阅:

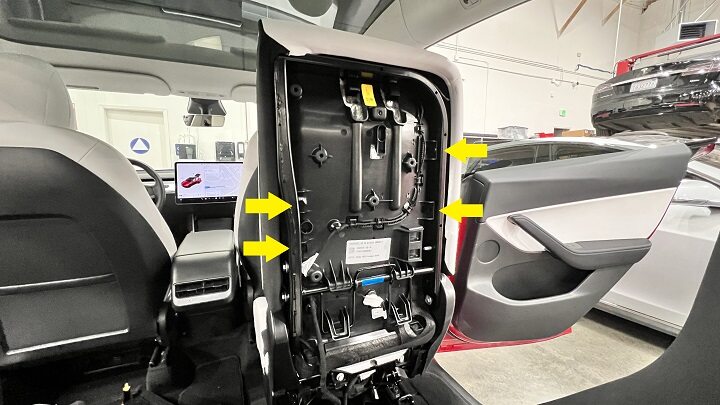

  7. 松开将第二排右侧座椅靠背总成固定到车辆的卡子(4 个),然后向上提起座椅靠背以将其从车辆上取下。

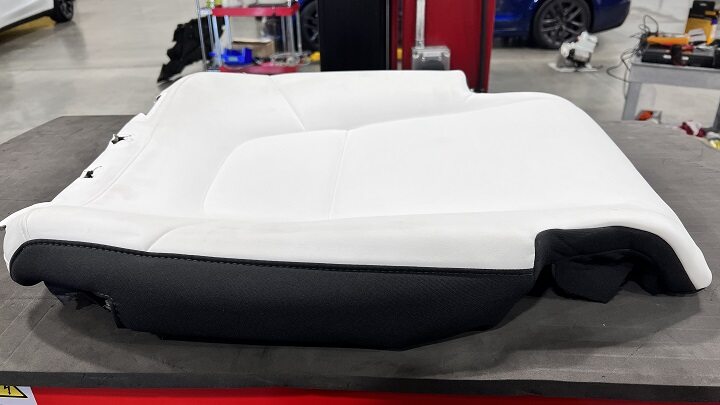

  8. 将第二排右侧座椅靠背总成放置在合适的作业平面上。
  9. 断开座椅加热连接器。

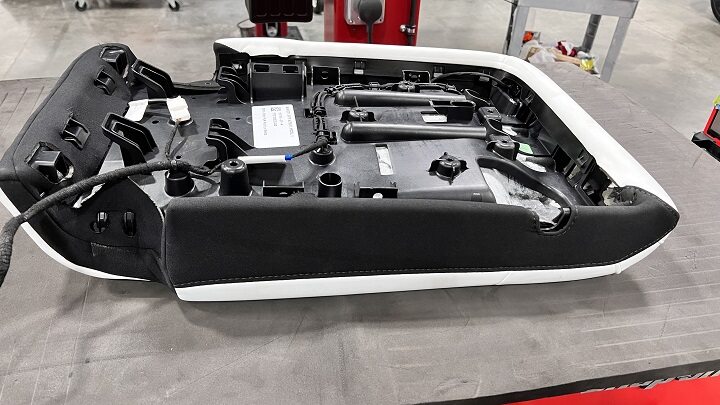

  10. 松开将第二排右侧座椅靠背罩固定到座椅靠背总成的锁片(16 个)。
  11. 将靠背外壳从第二排右侧座椅靠背罩上拆下。
    Informational PurposesAn informational icon, calling your attention

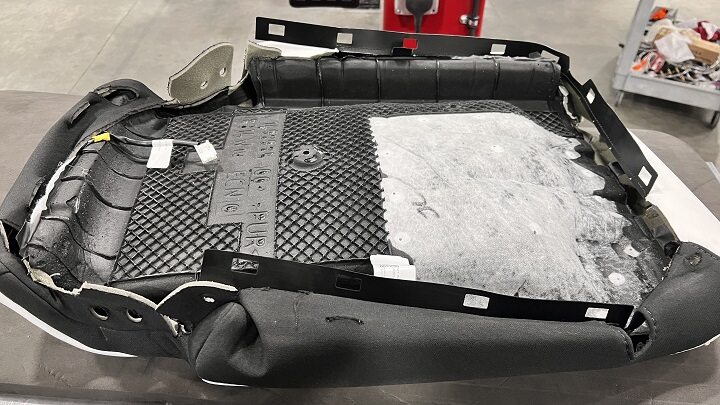

    一些地区早期生产的车型可能配备了将材料固定到外壳的卡钉。

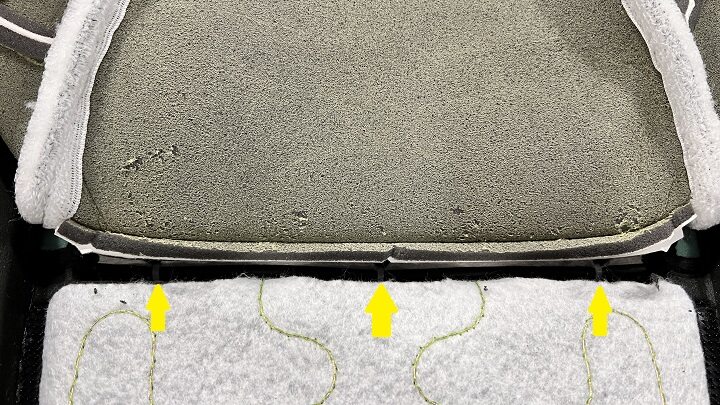

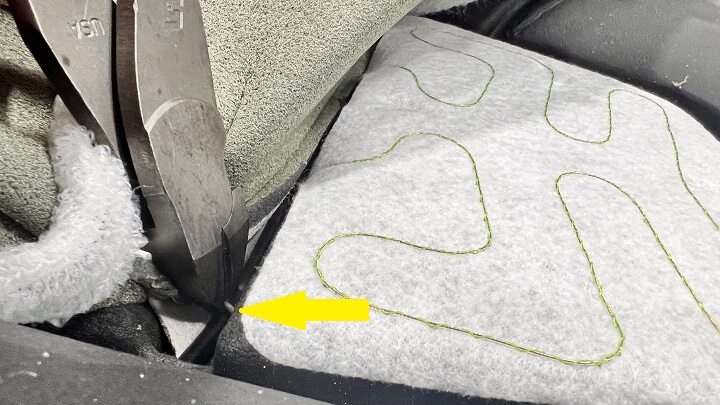

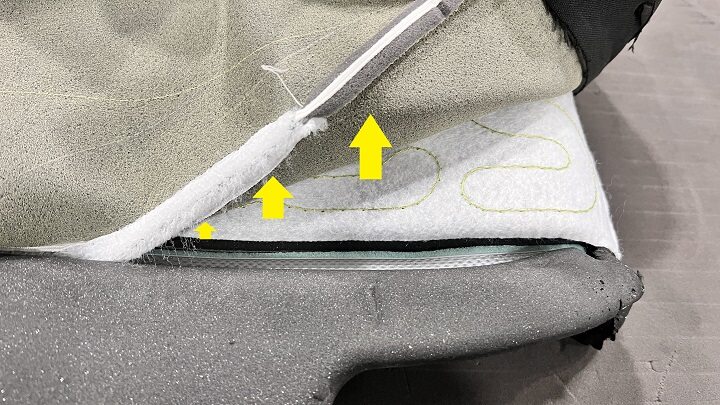

  12. 松开四周的钩子和环形配件,割开并丢弃拱环(3 个),然后将第二排右侧座椅靠背罩从泡沫上拆下。
    Informational PurposesAn informational icon, calling your attention
    清除总成内的残余碎屑。
    Informational PurposesAn informational icon, calling your attention
    仅适用于北美车辆:必须更换不带童锁 ISOFIX 标签的座椅罩。

安装

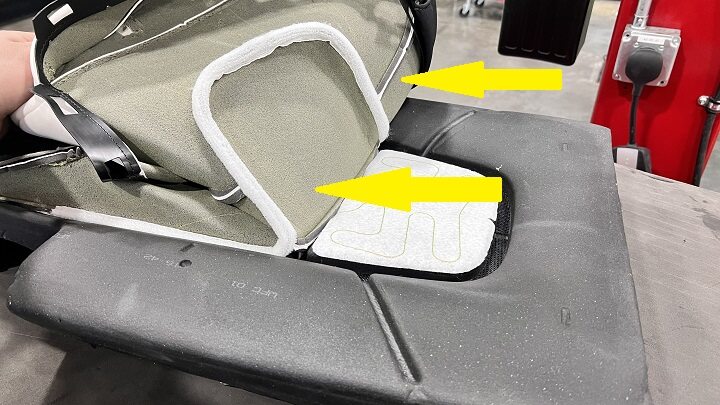

  1. 将第二排右侧座椅靠背罩放置在泡沫上,然后安装拱环(3 个)并紧固四周钩子和环形配件。
    Informational PurposesAn informational icon, calling your attention

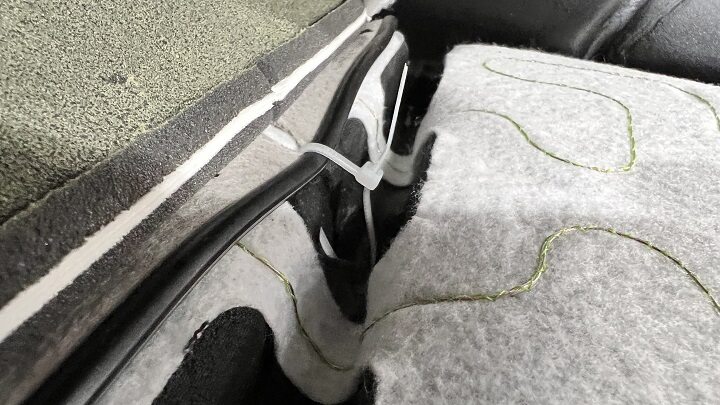

    可以使用小型电缆扎带代替拱环。如果使用的是电缆扎带,将多余部分修整齐平,然后将头部旋转至不可见位置。
  2. 将座椅靠背外壳放置在第二排右侧座椅靠背罩上,然后紧固将靠背罩固定到座椅靠背外壳的锁片(16 个)。
    Informational PurposesAn informational icon, calling your attention
    确保靠背罩均匀分布在靠背前部。
  3. 连接座椅加热连接器。
  4. 将第二排右侧座椅靠背罩放置在车辆上,然后将座椅靠背总成安装到座椅总成上。
  5. 安装第二排右侧头枕导调节导件和导向锁。请参阅:
  6. 安装第二排右侧座椅头枕。请参阅头枕 - 第二排 - 外侧 - LH(拆卸和更换)
  7. 连接第二排座椅线束连接器,然后紧固将座椅线束固定到座椅框架底部的夹子(2 个)和弹性线束固定器。
  8. 安装第二排右侧座椅脚踢盖板。请参阅盖板 - 脚踢 - 第二排座椅 - RH(七座)(拆卸和更换)
  9. 安装第二排右侧座椅肩部开关。请参阅肩部开关 - 座椅靠背 - 第二排 - LH(拆卸和更换)
  10. 安装第二排右侧背板。请参阅背板 - 第二排座椅 - RH(拆卸和更换)
